Memory（内存读写带宽速率）

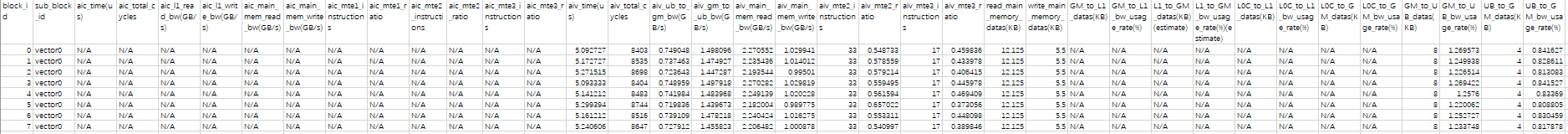

UB/L1/L2/主存储器采集内存读写带宽速率数据Memory.csv。详情介绍请参见下表中的字段说明。
Atlas A2训练系列产品/Atlas 800I A2推理产品
关键字段说明如下。
|
字段名 |
字段解释 |
|---|---|
|
block_id |
Task运行切分数量，对应Task运行时配置的核数。 |
|
sub_block_id |
Task运行使用的每个block名称和序号。 |
|
aic_time(us) |
该Task被分配到每个AI Cube Core计算单元上后，每个AI Cube Core计算单元上的执行时间，单位us。 |
|
aic_total_cycles |
该Task被分配到每个AI Cube Core计算单元上后，每个AI Cube Core计算单元上的执行的cycle总数。 |
|
aiv_time(us) |
该Task被分配到每个AI Vector Core计算单元上后，每个AI Vector Core计算单元上的执行时间，单位us。 |
|
aiv_total_cycles |
该Task被分配到每个AI Vector Core计算单元上后，每个AI Vector Core计算单元上的执行的cycle总数。 |
|
aiv_ub_to_gm_bw(GB/s) |
代表ub向gm写入的带宽速率，单位GB/s。 |
|
aiv_gm_to_ub_bw(GB/s) |
代表gm向ub写入的带宽速率，单位GB/s。 |
|
aic_l1_read_bw(GB/s) |
代表l1读带宽速率，单位GB/s。 |
|
aic_l1_write_bw(GB/s) |
代表l1写带宽速率，单位GB/s。 |
|
ai*_main_mem_read_bw(GB/s) |
代表主存储器读带宽速率，单位GB/s。 |
|
ai*_main_mem_write_bw(GB/s) |
代表主存储器写带宽速率，单位GB/s。 |
|
aic_mte1_instructions |
代表mte1类型指令条数。 |
|
aic_mte1_ratio |
代表mte1类型指令的cycle数在total cycle数中的占用比。 |
|
ai*_mte2_instructions |
代表mte2类型指令条数。 |
|
ai*_mte2_ratio |
代表mte2类型指令的cycle数在total cycle数中的占用比。 |
|
ai*_mte3_instructions |
代表mte3类型指令条数。 |
|
ai*_mte3_ratio |
代表mte3类型指令的cycle数在total cycle数中的占用比。 |
|
read_main_memory_datas(KB) |
读主存储器数据总量。 |
|
write_main_memory_datas(KB) |
写主存储器数据总量。 |
|
GM_to_L1_datas(KB) |
GM到L1的数据搬运量。 |
|
L1_to_GM_datas(KB)(estimate) |
L1到GM的数据搬运量，估算值。 |
|
L0C_to_L1_datas(KB) |
L0C到L1的数据搬运量。 |
|
L0C_to_GM_datas(KB) |
L0C到GM的数据搬运量。 |
|
GM_to_UB_datas(KB) |
GM到UB的数据搬运量。 |
|
UB_to_GM_datas(KB) |
UB到GM的数据搬运量。 |
|
GM_to_L1_bw_usage_rate(%） |
GM到L1通路带宽使用率。 |
|
L1_to_GM_bw_usage_rate(%)(estimate) |
L1到GM通路带宽使用率，估算值。 |
|
L0C_to_L1_bw_usage_rate(%) |
L0C到L1通路带宽使用率。 |
|
L0C_to_GM_bw_usage_rate(%) |
L0C到GM通路带宽使用率。 |
|
GM_to_UB_bw_usage_rate(%) |
GM到UB通路带宽使用率。 |
|
UB_to_GM_bw_usage_rate(%) |
UB到GM通路带宽使用率。 |
Atlas 推理系列产品
关键字段说明如下。
|
字段名 |
字段解释 |
|---|---|
|
aic_time(us) |
该Task被分配到每个AI Core计算单元上后，每个AI Core计算单元上的执行时间，单位us。 |
|
aic_total_cycles |
该Task被分配到每个AI Core计算单元上后，每个AI Core计算单元上的执行的cycle总数。 |
|
aic_ub_to_gm_bw(GB/s) |
代表ub向gm写入的带宽速率，单位GB/s。 |
|
aic_gm_to_ub_bw(GB/s) |
代表gm向ub写入的带宽速率，单位GB/s。 |
|
aic_l1_read_bw(GB/s) |
代表l1读带宽速率，单位GB/s。 |
|
aic_l1_write_bw(GB/s) |
代表l1写带宽速率，单位GB/s。 |
|
aic_main_mem_read_bw(GB/s) |
代表主存储器读带宽速率，单位GB/s。 |
|
aic_main_mem_write_bw(GB/s) |
代表主存储器写带宽速率，单位GB/s。 |
|
aic_mte1_instructions |
代表mte1类型指令条数。 |
|
aic_mte1_ratio |
代表mte1类型指令的cycle数在total cycle数中的占用比。 |
|
aic_mte2_instructions |
代表mte2类型指令条数。 |
|
aic_mte2_ratio |
代表mte2类型指令的cycle数在total cycle数中的占用比。 |
|
aic_mte3_instructions |
代表mte3类型指令条数。 |
|
aic_mte3_ratio |
代表mte3类型指令的cycle数在total cycle数中的占用比。 |
