pcie（PCIe带宽）

PCIe带宽数据timeline信息在msprof_*.json文件的PCIe层级展示，summary信息在pcie_*.csv文件汇总。

Atlas 推理系列产品

Atlas 训练系列产品

Atlas A2 训练系列产品/Atlas 800I A2 推理产品/A200I A2 Box 异构组件

Atlas A3 训练系列产品/Atlas A3 推理系列产品

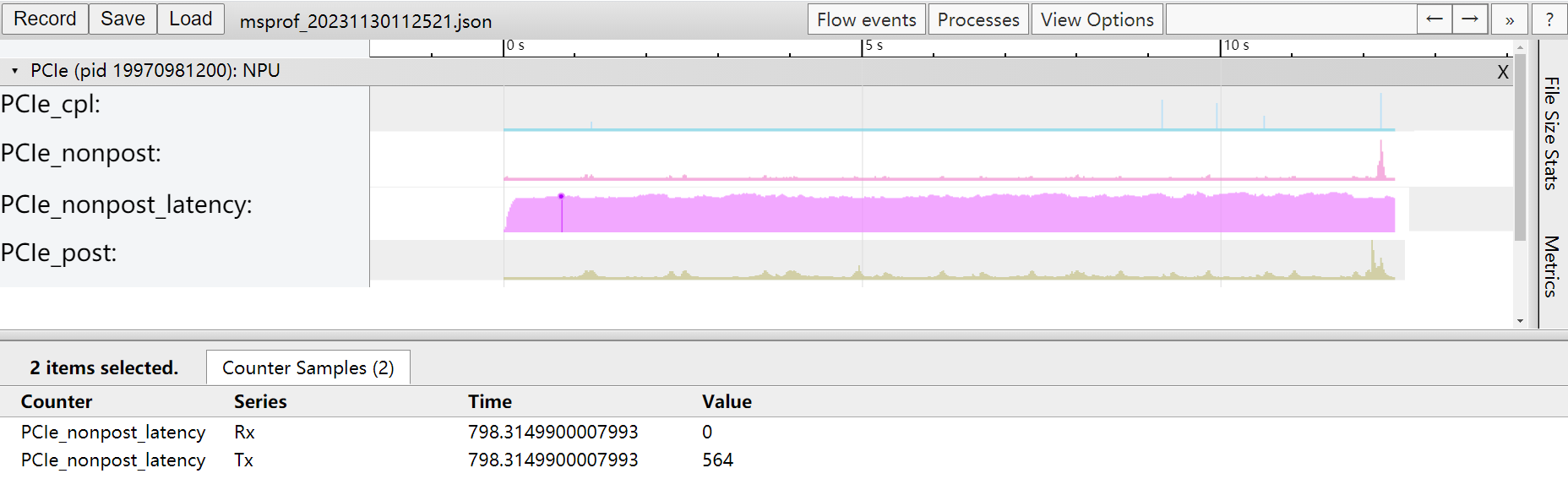

msprof_*.json文件PCIe层级数据如下图所示。

图1 PCIe层

表1 字段说明
字段名	字段含义
PCIe_cpl	接收写请求的完成数据包，单位MB/s。Tx表示发送端，Rx表示接收端。
PCIe_nonpost	PCIe Non-Post数据传输带宽，单位MB/s。Tx表示发送端，Rx表示接收端。
PCIe_nonpost_latency	PCIe Non-Post模式下的传输时延，单位us。Tx表示发送端，Rx表示接收端。PCIe_nonpost_latency无Rx，取固定值0。
PCIe_post	PCIe Post数据传输带宽，单位MB/s。Tx表示发送端，Rx表示接收端。

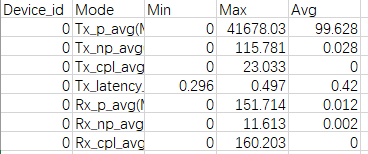

pcie_*.csv文件内容格式示例如下：

图2 pcie_*.csv

表2 字段说明
字段名	字段含义
Device_id	设备ID。
Mode	模式，包含： Tx_p_avg(MB/s)：发送端PCIe Post数据传输带宽，单位MB/s。Tx表示发送端，Rx表示接收端。 Tx_np_avg(MB/s)：发送端PCIe Non-Post数据传输带宽，单位MB/s。 Tx_cpl_avg(MB/s)：发送端接收写请求的完成数据包，单位MB/s。 Tx_latency_avg(us)：发送端PCIe Non-Post模式下的传输时延，单位us。 Rx_p_avg(MB/s)：接收端PCIe Post数据传输带宽，单位MB/s。 Rx_np_avg(MB/s)：接收端PCIe Non-Post数据传输带宽，单位MB/s。 Rx_cpl_avg(MB/s)：接收端接收写请求的完成数据包，单位MB/s。
Min、Max、Avg	最小值、最大值、平均值。
