镜头畸变校正典型场景的调试说明
桶形矫正举例
参数说明 |
参数设置 |
图片演示 |
|---|---|---|
典型配置 畸变中心与图像中心重叠 保持幅型比 保持最大视场角 |
center_x_offset / center_y_offset =0 distortion_ratio =70 aspect = 1 xy_ratio = 100 x_ratio = 100 y_ratio = 100 |

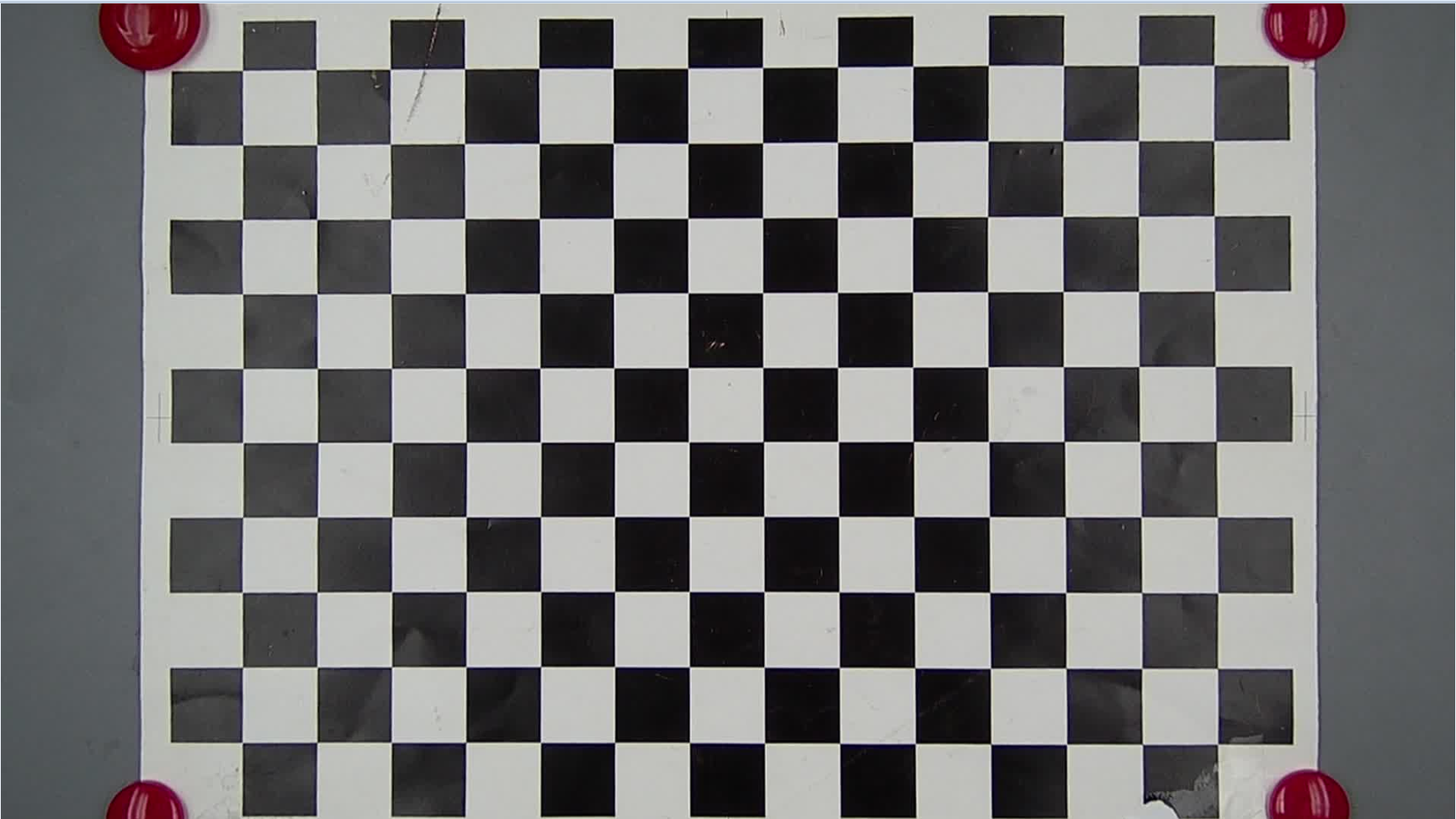

矫正前
|

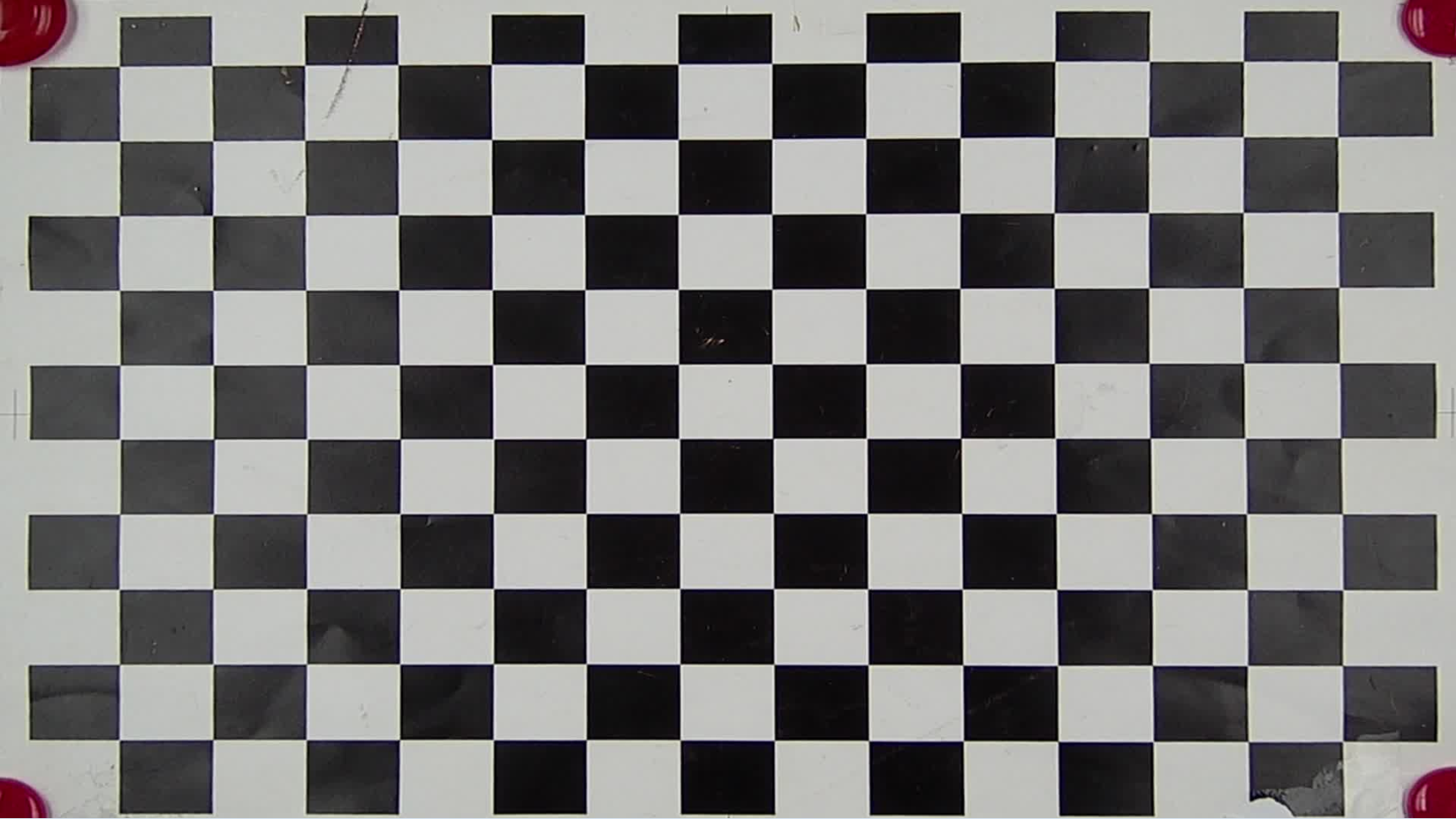

矫正后
|
||
distortion_ratio：矫正强度 值越大，表示矫正强度越小 |
distortion_ratio =110 |

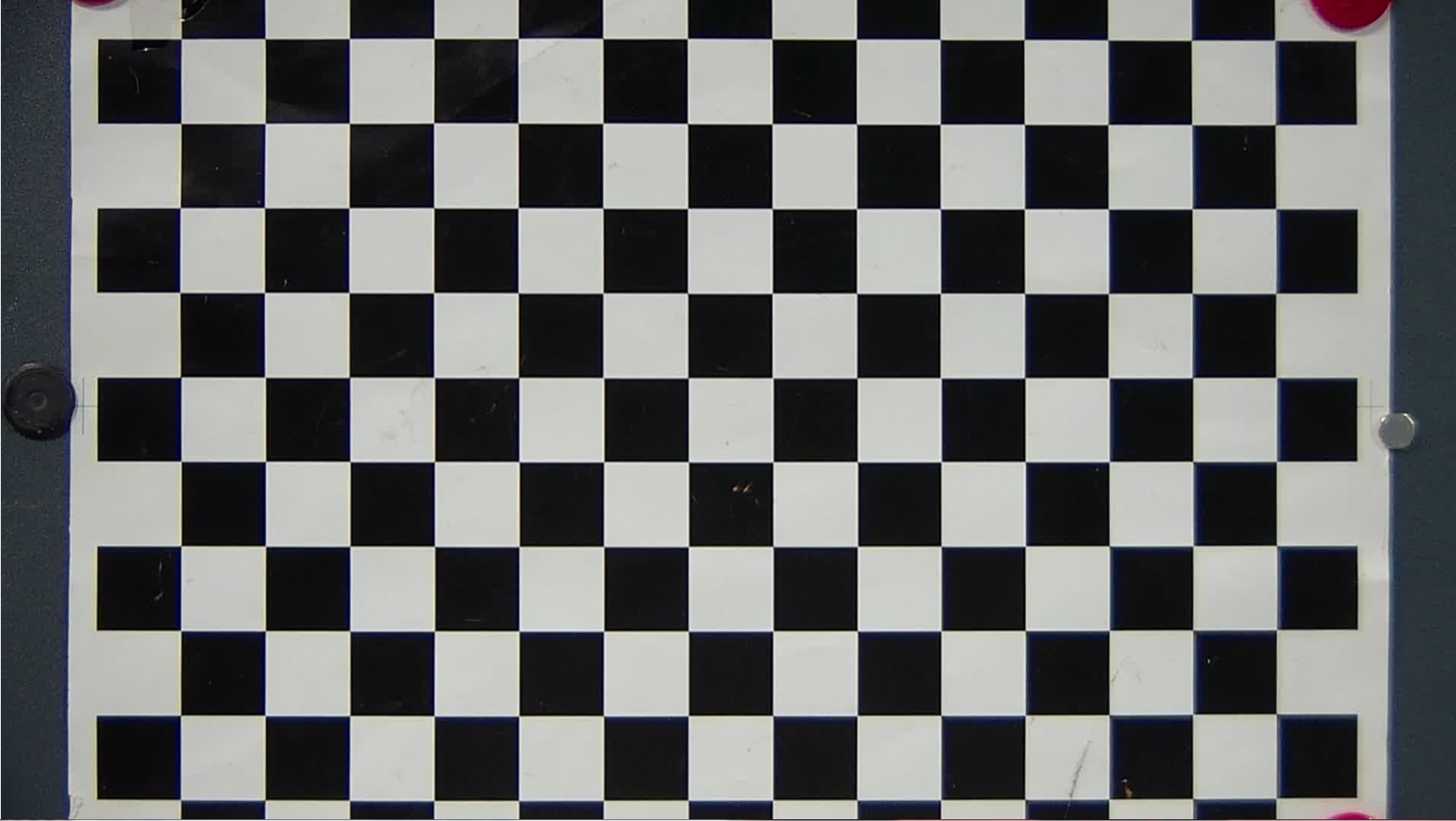

矫正强度配置过高，产生枕型形变
|
aspect：是否保持幅型比 1：保持幅型比 0：不保持幅型比，保留最大视角 |
aspect = 0 distortion_ratio =70 |

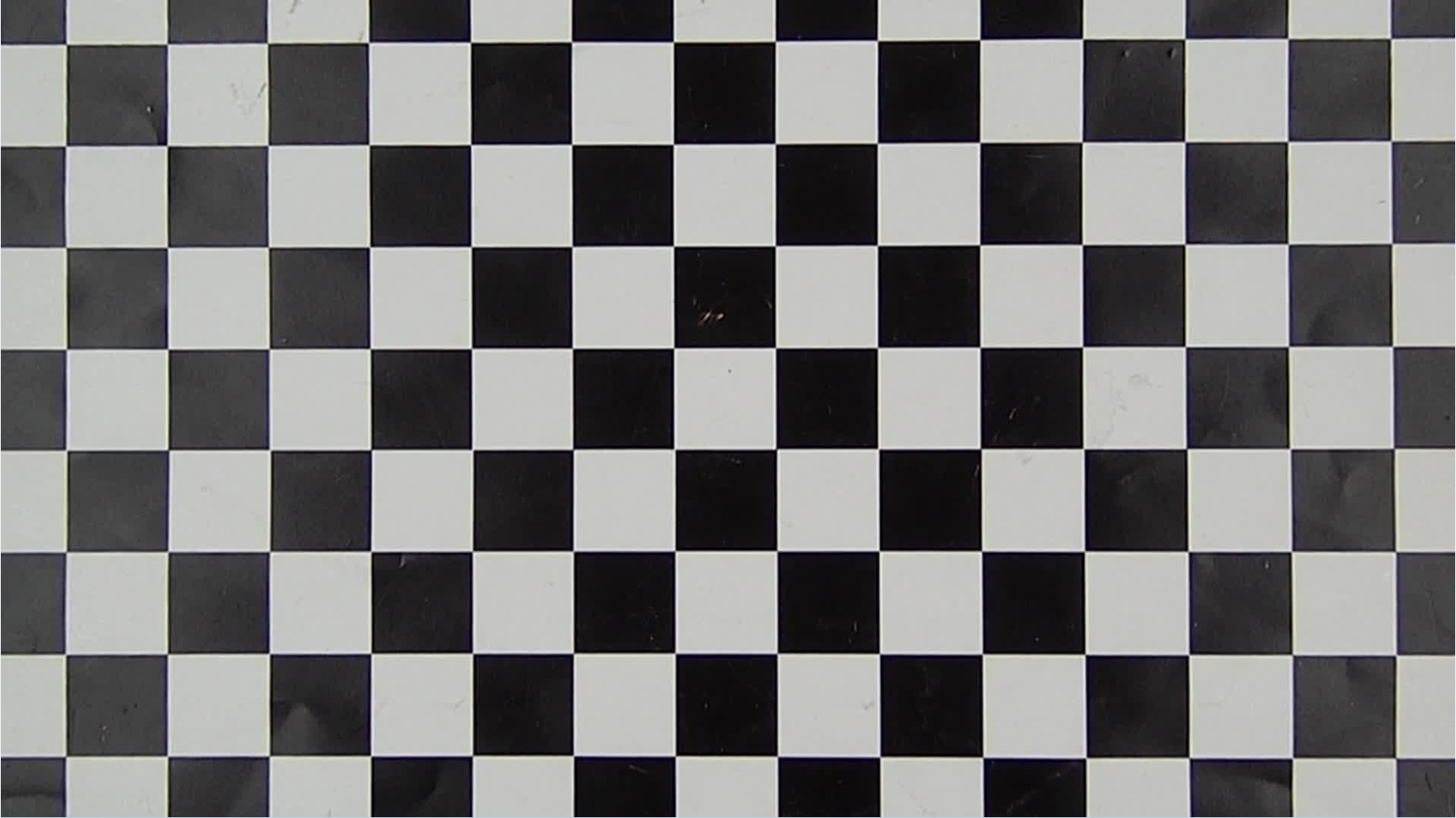

不保持幅型比，最大视场角保留，正方形棋盘格已被压缩成扁瘦型长条
|
aspect =0，x_ratio，y_ratio使能
注：100为保留最大视场角，0为保留最大视场角的2/3 |

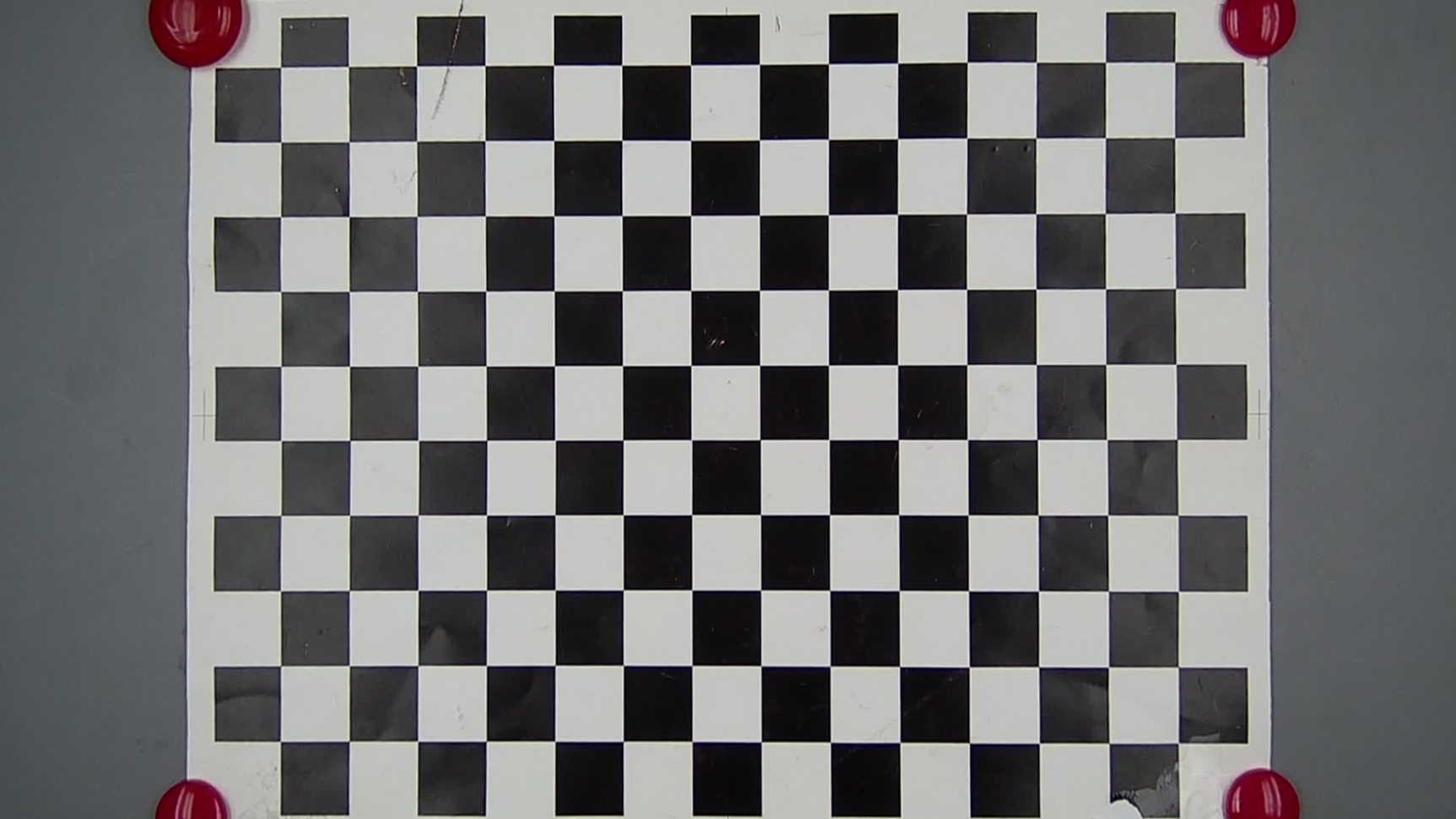

aspect = 0 x_ratio = 20 |
|

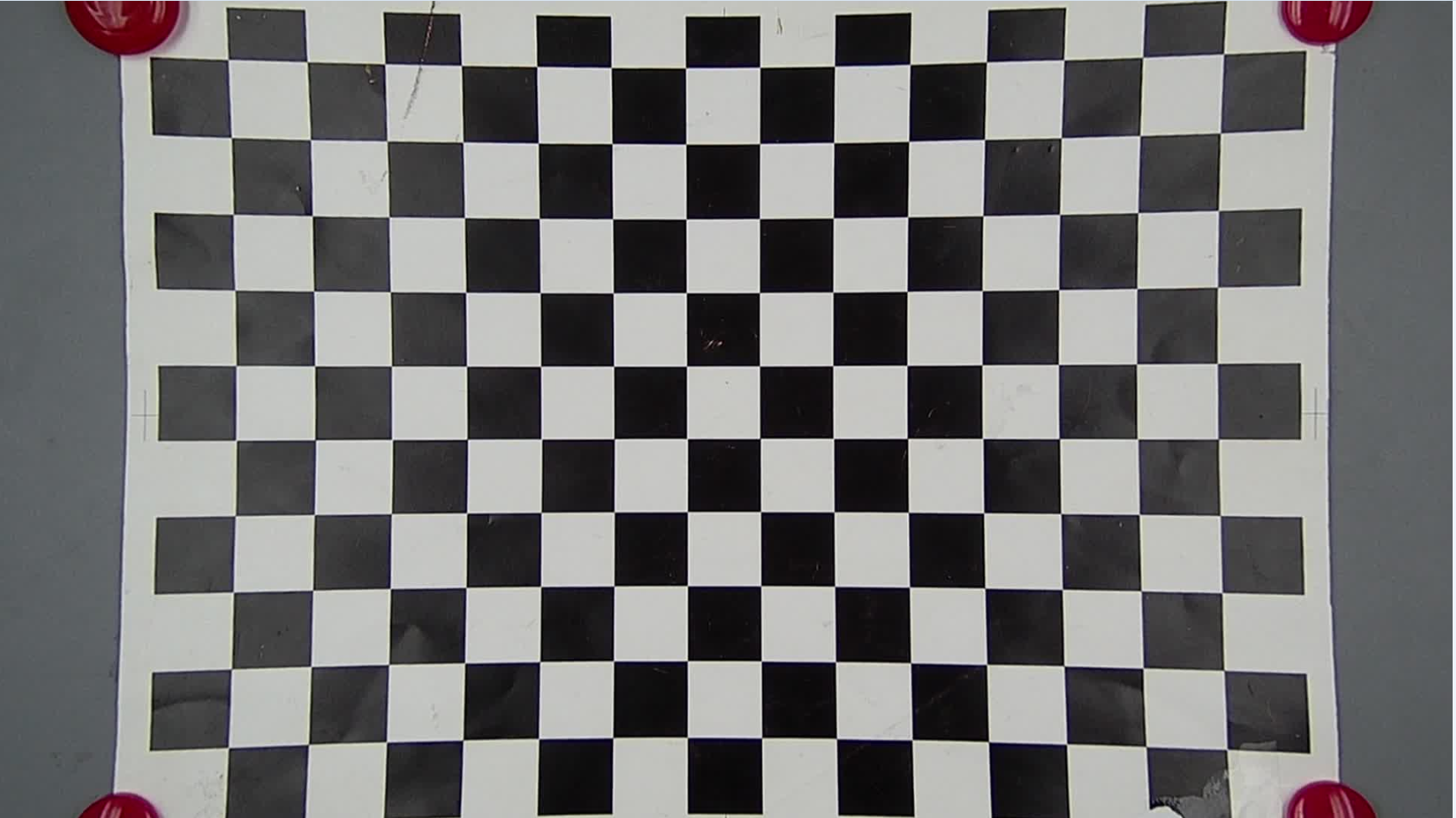

aspect = 1 xy_ratio = 20 |
|
枕型矫正举例
参数说明 |
参数设置 |
图片演示 |
|---|---|---|
典型配置 畸变中心与图像中心重叠 保持幅型比 保持最大视场角 |
center_x_offset / center_y_offset =0 distortion_ratio = -40 aspect = 1 xy_ratio = 100 x_ratio = 100 y_ratio = 100 |
矫正前

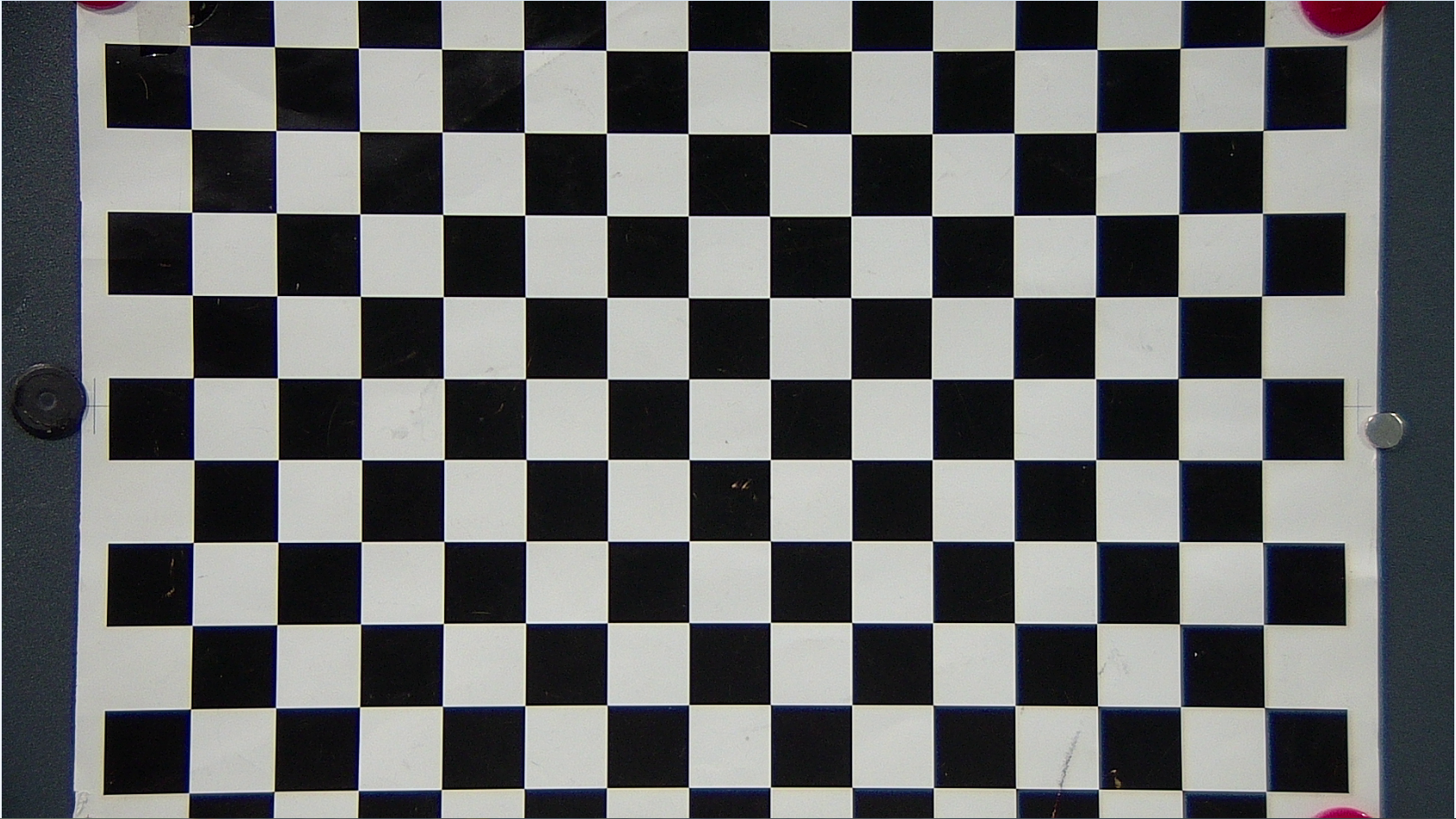

矫正后
|
- aspect, x_ratio, y_ratio, xy_ratio的调试效果参考桶型矫正。
- 由于LDC会对图像进行几何拉伸或压缩，当输入图像存在明显噪声，在桶型矫正过后，可能存在图像四周噪声颗粒变大（四周被拉伸）的现象。
