GDC是什么

几何畸变矫正（Geometric Distortion Correction，以下简称GDC）子系统实现的功能：对一帧图像进行鱼眼校正（包括360全景、180全景和Normal三种校正模式）、LDC（镜头畸变校正）校正功能。GDC相关API和参数说明请参见《CANN AscendCL应用软件开发指南（C&C++）》的"AscendCL API参考>媒体数据处理V2"章节下的接口说明：

hi_mpi_vi_set_chn_ldc_attr
hi_mpi_vi_get_chn_ldc_attr
hi_mpi_vpss_set_grp_fisheye_cfg
hi_mpi_vpss_get_grp_fisheye_cfg
hi_mpi_vpss_set_chn_fisheye
hi_mpi_vpss_get_chn_fisheye

矫正流程如下图所示。

图1 场景一：普通fisheye矫正功能

图2 LDC（Lens Distortion Correction）

鱼眼矫正的安装模式、校正模式

鱼眼支持地装、顶装、壁装三种安装模式。地装即镜头安装在桌面或地面等仰视场景；顶装，即安装在天花板等俯视场景；壁装，即安装在墙面等垂直面上的场景。

鱼眼支持360全景校正、180全景校正、normal校正三种校正模式。

在不同的安装场景下，可选择与之适合的校正模式以达到最佳效果。鱼眼在各校正模式下可以只通过改变PTZ（Pan/Tilt/Zoom）参数选取校正区域，实现电子PTZ功能。选取校正区域的设置方法为ptz模式，各校正模式在典型场景时的PTZ参数含义及校正模型如下表所示。

表1 鱼眼校正典型场景下的参数说明
校正模式	典型场景	典型场景时参数说明

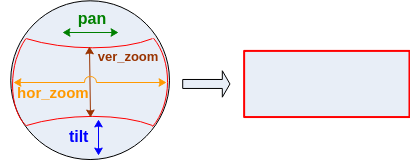

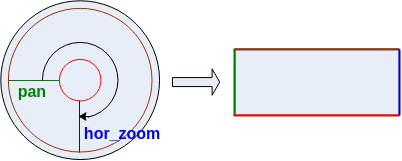

360全景校正	顶装地装	pan：校正区域的起始位置； tilt：校正区域相对原图在半径方向上的移动； hor_zoom：校正区域的范围（幅度）； ver_zoom：调节校正区域的高度。
180全景校正	壁装	pan：视场角左右转动； tilt：视场角上下转动； hor_zoom：水平视场角大小； ver_zoom：垂直视场角大小。

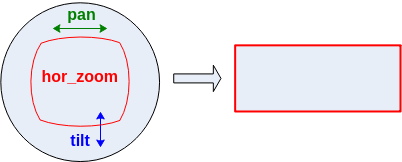

normal校正	壁装顶装地装	pan：视场角左右转动； tilt：视场角上下转动； hor_zoom：水平、垂直视场角大小； ver_zoom：无效参数。

360校正模式下不支持壁装，180校正模式下不支持顶装和地装。
鱼眼参数外半径out_radius用于限定鱼眼原图内容的边界，超出out_radius部分硬件视为无效内容（黑色），out_radius应设置为鱼眼原图的实际半径。内半径in_radius仅在360全景校正模式下有效，与外半径out_radius共同确定校正区域在半径方向上的范围，无论何种校正模式，外半径都应该设置为原图半径值，校正区域应通过PTZ参数来确定。

镜头畸变矫正的模式

镜头畸变矫正支持桶形畸变和枕形畸变两种矫正模式，如下图所示。

图3 桶形畸变矫正模式

图4 枕形畸变矫正模式

表2 LDC_V1参数配置列表
配置参数	配置范围	参数意义
center_x_offset	-511～+511	图像中心点相对于物理中心点的水平偏移
center_y_offset	-511～+511	图像中心点相对于物理中心点的垂直偏移
distortion_ratio	[-300，500]	矫正强度,负数为枕型，正数为桶型
aspect	bool	视野调整过程中是否保持幅型比
xy_ratio	0~100	视野大小参数，aspect=1时有效
x_ratio	0~100	X方向视野大小参数，aspect=0时有效
y_ratio	0~100	Y方向视野大小参数，aspect=0时有效

建议用棋盘格进行矫正标定。

视场角介绍

图5 水平、垂直视场角示意图

图6 水平视场角转动示意图

图7 垂直视场角转动示意图
