llc_bandwidth（三级缓存带宽）
三级缓存带宽数据timeline信息在msprof_*.json文件的LLC Bandwidth层级展示，summary信息在llc_bandwidth_*.csv文件汇总。
支持的型号
msprof_*.json文件的LLC Bandwidth层级数据说明

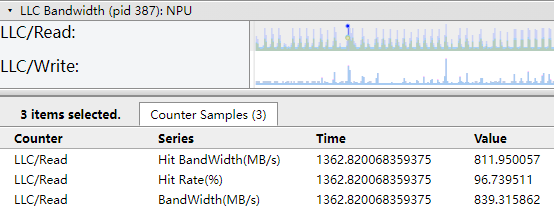

msprof_*.json文件LLC Bandwidth层级数据如下图所示。
图1 LLC Bandwidth层
|
字段名 |
字段含义 |
|---|---|
|
LLC/Read、LLC/Write |
三级缓存读速率、三级缓存写速率。 |
|
Hit_BandWidth(MB/s) |
缓存命中带宽大小，单位MB/s。 |
|
Hit_Rate(%) |
缓存命中率。 |
|
BandWidth(MB/s) |
带宽大小，单位MB/s。 |
llc_bandwidth_*.csv文件说明
llc_bandwidth_*.csv文件内容格式示例如下：
图2 llc_bandwidth_*.csv
|
字段名 |
字段含义 |
|---|---|
|
Device_id |
设备ID。 |
|
Metric |
性能指标。 |
|
Hit_Rate(%) |
缓存命中率。 |
|
Hit_BandWidth(MB/s) |
缓存命中带宽大小，单位MB/s。 |
|
BandWidth(MB/s) |
带宽大小，单位MB/s。 |
|
l3c_rd |
三级缓存读速率。 |
|
l3c_wr |
三级缓存写速率。 |
