VPC图像处理典型功能

本节以抠图、缩放为例说明VPC图像处理时的接口调用流程，同时配合以下典型功能的示例代码辅助理解该接口调用流程。

VPC（Vision Preprocessing Core）负责图像处理功能，支持对图片做抠图、缩放、格式转换等操作。关于VPC功能的详细介绍请参见功能说明，关于VPC功能对输入、输出的约束要求，请参见约束说明。

接口调用流程（以抠图、缩放为例）

开发应用时，如果涉及抠图、缩放等图片处理，则应用程序中必须包含图片处理的代码逻辑，关于图片处理的接口调用流程，请先参见AscendCL接口调用流程了解整体流程，再查看本节中的流程说明。

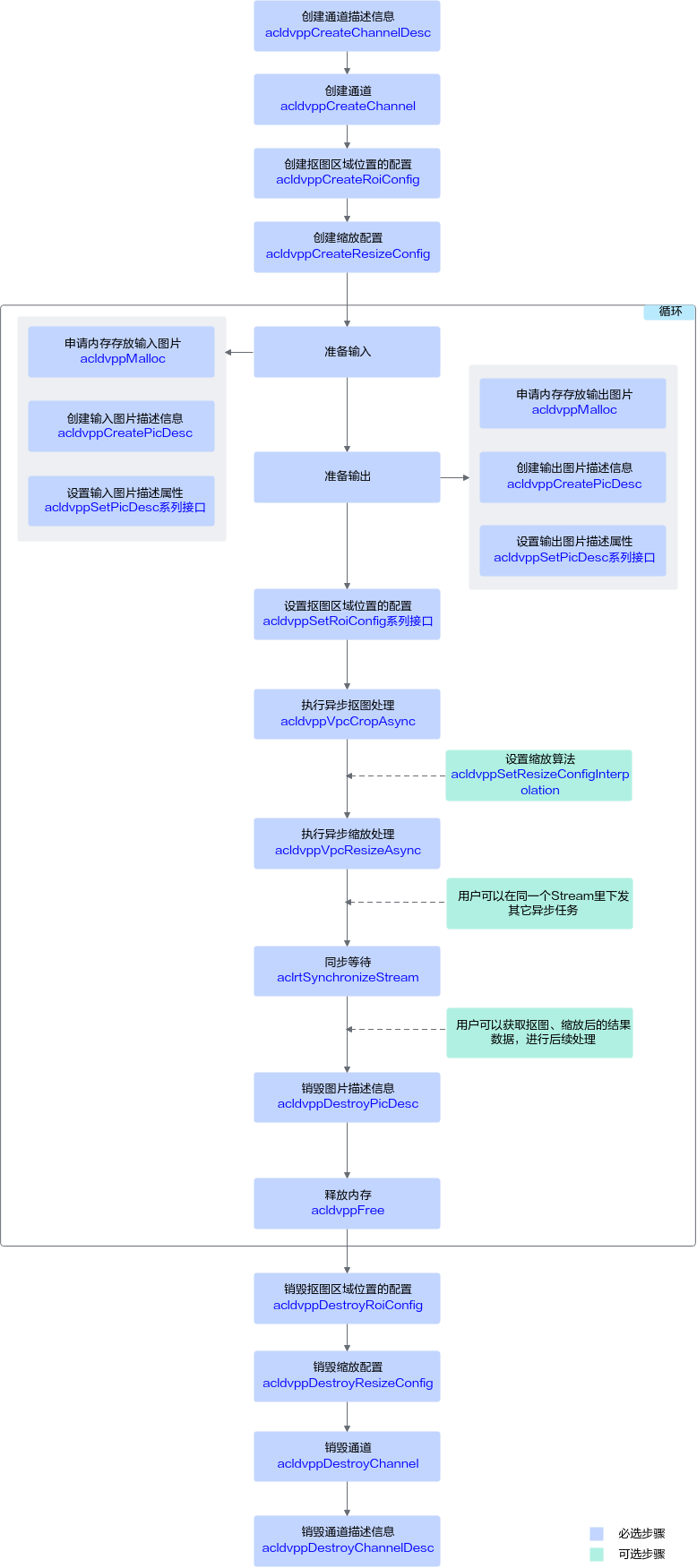

图1 抠图缩放流程

关键接口的说明如下（以抠图、缩放处理为例）：

  1. 调用acldvppCreateChannel接口创建图片数据处理的通道。

    创建图片数据处理的通道前，需先调用acldvppCreateChannelDesc接口创建通道描述信息。

  2. 调用acldvppCreateRoiConfig接口、acldvppCreateResizeConfig接口分别创建抠图区域位置的配置、缩放配置，调用acldvppSetResizeConfigInterpolation接口指定缩放算法。
  3. 实现抠图、缩放功能前，若需要申请Device上的内存存放输入或输出数据，需调用acldvppMalloc申请内存。
  4. 执行抠图、缩放。
    • 关于抠图：
      • 调用acldvppVpcCropAsync异步接口，按指定区域从输入图片中抠图，再将抠的图片存放到输出内存中，作为输出图片。

        输出图片区域与抠图区域cropArea不一致时会对图片再做一次缩放操作。

      • 当前系统还提供了acldvppVpcCropAndPasteAsync异步接口，支持按指定区域从输入图片中抠图，再将抠的图片贴到目标图片的指定位置，作为输出图片。
        • 抠图区域cropArea的宽高与贴图区域pasteArea宽高不一致时会对图片再做一次缩放操作。
        • 如果用户需要将目标图片读入内存用于存放输出图片，将贴图区域叠加在目标图片上，则需要编写代码逻辑：在申请输出内存后，将目标图片读入输出内存。
    • 关于缩放
      • 调用acldvppVpcResizeAsync异步接口，将输入图片缩放到输出图片大小。
      • 缩放后输出图片内存根据YUV420SP格式计算，计算公式：对齐后的宽*对齐后的高*3/2
    • 对于异步接口，还需调用aclrtSynchronizeStream接口阻塞程序运行，直到指定Stream中的所有任务都完成。
  5. 调用acldvppFree接口释放输入、输出内存。
  6. 调用acldvppDestroyRoiConfig接口、acldvppDestroyResizeConfig接口分别销毁抠图区域位置的配置、缩放配置。
  7. 调用acldvppDestroyChannel接口销毁图片数据处理的通道。

    销毁图片数据处理的通道后，再调用acldvppDestroyChannelDesc接口销毁通道描述信息。

图片缩放示例代码

您可以从基于ResNet-50网络实现图片分类（图片解码+缩放+同步推理）中获取完整样例代码。

本节中的示例重点介绍图片缩放的代码逻辑，AscendCL初始化和去初始化请参见AscendCL初始化与去初始化，运行管理资源申请与释放请参见运行管理资源申请与释放。

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
// 1.AscendCL初始化

// 2.运行管理资源申请

// 3. 创建图片缩放配置数据、指定缩放算法
// resizeConfig_是acldvppResizeConfig类型
acldvppResizeConfig *resizeConfig_ = acldvppCreateResizeConfig();
aclError ret = acldvppSetResizeConfigInterpolation(resizeConfig, 0);

// 4. 创建图片数据处理通道时的通道描述信息，dvppChannelDesc_是acldvppChannelDesc类型
dvppChannelDesc_ = acldvppCreateChannelDesc();

// 5. 创建图片数据处理的通道。
ret = acldvppCreateChannel(dvppChannelDesc_);

// 6. 申请输入内存（区分运行状态）
// 调用aclrtGetRunMode接口获取软件栈的运行模式，如果调用aclrtGetRunMode接口获取软件栈的运行模式为ACL_HOST，则需要通过aclrtMemcpy接口将输入图片数据传输到Device，数据传输完成后，需及时释放内存；否则直接申请并使用Device的内存
aclrtRunMode runMode;
ret = aclrtGetRunMode(&runMode);
// inputPicWidth、inputPicHeight分别表示图片的对齐后宽、对齐后高，此处以YUV420SP格式的图片为例
uint32_t resizeInBufferSize = inputPicWidth * inputPicHeight * 3 / 2;
if(runMode == ACL_HOST){
    // 申请Host内存vpcInHostBuffer
    void* vpcInHostBuffer = nullptr;
    vpcInHostBuffer = malloc(resizeInBufferSize);
    // 将输入图片读入内存中，该自定义函数ReadPicFile由用户实现
    ReadPicFile(picName, vpcInHostBuffer, resizeInBufferSize);
    // 申请Device内存resizeInDevBuffer_
    ret = acldvppMalloc(&resizeInDevBuffer_, resizeInBufferSize);
    // 通过aclrtMemcpy接口将输入图片数据传输到Device
    ret = aclrtMemcpy(resizeInDevBuffer_, resizeInBufferSize, vpcInHostBuffer, resizeInBufferSize, ACL_MEMCPY_HOST_TO_DEVICE);
    // 数据传输完成后，及时释放内存
    free(vpcInHostBuffer);
} else {
    // 申请Device输入内存resizeInDevBuffer_
    ret = acldvppMalloc(&resizeInDevBuffer_, resizeInBufferSize);
    // 将输入图片读入内存中，该自定义函数ReadPicFile由用户实现
    ReadPicFile(picName, resizeInDevBuffer_, resizeInBufferSize);
}

// 7. 申请缩放输出内存resizeOutBufferDev_，内存大小resizeOutBufferSize_根据计算公式得出
// outputPicWidth、outputPicHeight分别表示图片的对齐后宽、对齐后高，此处以YUV420SP格式的图片为例
uint32_t resizeOutBufferSize_ = outputPicWidth * outputPicHeight * 3 / 2;
ret = acldvppMalloc(&resizeOutBufferDev_, resizeOutBufferSize_);

// 8. 创建缩放输入图片的描述信息，并设置各属性值
// resizeInputDesc_是acldvppPicDesc类型
resizeInputDesc_ = acldvppCreatePicDesc();
acldvppSetPicDescData(resizeInputDesc_, resizeInDevBuffer_);
acldvppSetPicDescFormat(resizeInputDesc_, PIXEL_FORMAT_YUV_SEMIPLANAR_420);
acldvppSetPicDescWidth(resizeInputDesc_, inputWidth_);
acldvppSetPicDescHeight(resizeInputDesc_, inputHeight_);
acldvppSetPicDescWidthStride(resizeInputDesc_, inputWidthStride);
acldvppSetPicDescHeightStride(resizeInputDesc_, inputHeightStride);
acldvppSetPicDescSize(resizeInputDesc_, resizeInBufferSize);

// 9. 创建缩放输出图片的描述信息，并设置各属性值
// 如果缩放的输出图片作为模型推理的输入，则输出图片的宽高要与模型要求的宽高保持一致
// resizeOutputDesc_是acldvppPicDesc类型
resizeOutputDesc_ = acldvppCreatePicDesc();
acldvppSetPicDescData(resizeOutputDesc_, resizeOutBufferDev_);
acldvppSetPicDescFormat(resizeOutputDesc_, PIXEL_FORMAT_YUV_SEMIPLANAR_420);
acldvppSetPicDescWidth(resizeOutputDesc_, resizeOutputWidth_);
acldvppSetPicDescHeight(resizeOutputDesc_, resizeOutputHeight_);
acldvppSetPicDescWidthStride(resizeOutputDesc_, resizeOutputWidthStride);
acldvppSetPicDescHeightStride(resizeOutputDesc_, resizeOutputHeightStride);
acldvppSetPicDescSize(resizeOutputDesc_, resizeOutBufferSize_);

// 10. 执行异步缩放，再调用aclrtSynchronizeStream接口阻塞程序运行，直到指定Stream中的所有任务都完成
ret = acldvppVpcResizeAsync(dvppChannelDesc_, resizeInputDesc_,
        resizeOutputDesc_, resizeConfig_, stream_);
ret = aclrtSynchronizeStream(stream_);

// 11. 缩放结束后，释放资源，包括缩放输入/输出图片的描述信息、缩放输入/输出内存
acldvppDestroyPicDesc(resizeInputDesc_);
acldvppDestroyPicDesc(resizeOutputDesc_);

if(runMode == ACL_HOST){
    // 该模式下，由于处理结果在Device侧，因此需要调用内存复制接口传输结果数据后，再释放Device侧内存
    // 申请Host内存vpcOutHostBuffer
    void* vpcOutHostBuffer = nullptr;
    vpcOutHostBuffer = malloc(resizeOutBufferSize_);
    // 通过aclrtMemcpy接口将Device的处理结果数据传输到Host
    ret = aclrtMemcpy(vpcOutHostBuffer, resizeOutBufferSize_, resizeOutBufferDev_, resizeOutBufferSize_, ACL_MEMCPY_DEVICE_TO_HOST);
    // 释放掉输入输出的device内存
    (void)acldvppFree(resizeInDevBuffer_);
    (void)acldvppFree(resizeOutBufferDev_);
    // 数据使用完成后，释放内存
    free(vpcOutHostBuffer);
} else {
    // 此时运行在device侧，处理结果也在Device侧，可以根据需要操作处理结果后，释放Device侧内存
    (void)acldvppFree(resizeInDevBuffer_);
    (void)acldvppFree(resizeOutBufferDev_);
}
acldvppDestroyChannel(dvppChannelDesc_);
(void)acldvppDestroyChannelDesc(dvppChannelDesc_);
dvppChannelDesc_ = nullptr;

// 12. 释放运行管理资源

// 13.AscendCL去初始化

// ....

格式转换示例代码

格式转换支持以下两种实现方式：
  • 在实现抠图、缩放等功能时，调用对应的接口（例如acldvppVpcCropAsync接口）时，通过将输入图片和输出图片的格式设置成不同的，达到转换图片格式的目的。
  • 如果仅做图片格式转换，也可以直接调用acldvppVpcConvertColorAsync接口。

    但Atlas 200/300/500 推理产品和Atlas 训练系列产品不支持调用该接口。

本节中的示例重点介绍格式的代码逻辑，AscendCL初始化和去初始化请参见AscendCL初始化与去初始化，运行管理资源申请与释放请参见运行管理资源申请与释放。

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
// 1.AscendCL初始化

// 2.运行管理资源申请

// 3. 创建图片数据处理通道时的通道描述信息，dvppChannelDesc_是acldvppChannelDesc类型
dvppChannelDesc_ = acldvppCreateChannelDesc();

// 4. 创建图片数据处理的通道。
aclError ret = acldvppCreateChannel(dvppChannelDesc_);

// 5. 申请输入内存（区分运行状态）
// 调用aclrtGetRunMode接口获取软件栈的运行模式，如果调用aclrtGetRunMode接口获取软件栈的运行模式为ACL_HOST，则需要通过aclrtMemcpy接口将输入图片数据传输到Device，数据传输完成后，需及时释放内存；否则直接申请并使用Device的内存
aclrtRunMode runMode;
ret = aclrtGetRunMode(&runMode);
// inputPicWidth、inputPicHeight分别表示图片的对齐后宽、对齐后高，此处以YUV420SP格式的图片为例
uint32_t inBufferSize = inputPicWidth * inputPicHeight * 3 / 2;
if(runMode == ACL_HOST){
    // 申请Host内存vpcInHostBuffer
    void* vpcInHostBuffer = nullptr;
    vpcInHostBuffer = malloc(inBufferSize);
    // 将输入图片读入内存中，该自定义函数ReadPicFile由用户实现
    ReadPicFile(picName, vpcInHostBuffer, inBufferSize);
    // 申请Device内存inDevBuffer_
    ret = acldvppMalloc(&inDevBuffer_, inBufferSize);
    // 通过aclrtMemcpy接口将输入图片数据传输到Device
    ret = aclrtMemcpy(inDevBuffer_, inBufferSize, vpcInHostBuffer, inBufferSize, ACL_MEMCPY_HOST_TO_DEVICE);
    // 数据传输完成后，及时释放内存
    free(vpcInHostBuffer);
} else {
    // 申请Device输入内存inDevBuffer_
    ret = acldvppMalloc(&inDevBuffer_, inBufferSize);
    // 将输入图片读入内存中，该自定义函数ReadPicFile由用户实现
    ReadPicFile(picName, inDevBuffer_, inBufferSize);
}

// 6. 申请色域转换输出内存outBufferDev_，内存大小outBufferSize_根据计算公式得出
// outputPicWidth、outputPicHeight分别表示图片的对齐后宽、对齐后高，此处以YUV420SP格式的图片为例
uint32_t outBufferSize_ = outputPicWidth * outputPicHeight * 3 / 2;
ret = acldvppMalloc(&outBufferDev_, outBufferSize_);

// 7. 创建色域转换输入图片的描述信息，并设置各属性值
// inputDesc_是acldvppPicDesc类型
inputDesc_ = acldvppCreatePicDesc();
acldvppSetPicDescData(inputDesc_, inDevBuffer_);
acldvppSetPicDescFormat(inputDesc_, PIXEL_FORMAT_YUV_SEMIPLANAR_420);
acldvppSetPicDescWidth(inputDesc_, inputWidth_);
acldvppSetPicDescHeight(inputDesc_, inputHeight_);
acldvppSetPicDescWidthStride(inputDesc_, inputWidthStride);
acldvppSetPicDescHeightStride(inputDesc_, inputHeightStride);
acldvppSetPicDescSize(inputDesc_, inBufferSize);

// 8. 创建色域转换的输出图片的描述信息，并设置各属性值, 输出的宽和高要求和输入一致
// 如果色域转换的输出图片作为模型推理的输入，则输出图片的宽高要与模型要求的宽高保持一致
// outputDesc_是acldvppPicDesc类型
outputDesc_= acldvppCreatePicDesc();
acldvppSetPicDescData(outputDesc_, outBufferDev_);
acldvppSetPicDescFormat(outputDesc_, PIXEL_FORMAT_YUV_400);
acldvppSetPicDescWidth(outputDesc_, outputWidth_);
acldvppSetPicDescHeight(outputDesc_, outputHeight_);
acldvppSetPicDescWidthStride(outputDesc_, outputWidthStride);
acldvppSetPicDescHeightStride(outputDesc_, outputHeightStride);
acldvppSetPicDescSize(outputDesc_, outBufferSize_);

// 9. 执行异步色域转换，再调用aclrtSynchronizeStream接口阻塞程序运行，直到指定Stream中的所有任务都完成
ret = acldvppVpcConvertColorAsync(dvppChannelDesc_, inputDesc_, outputDesc_, stream_);
ret = aclrtSynchronizeStream(stream_);

// 10. 色域转换结束后，释放资源，包括输入/输出图片的描述信息、输入/输出内存
acldvppDestroyPicDesc(inputDesc_);
acldvppDestroyPicDesc(outputDesc_);

if(runMode == ACL_HOST){
    // 该模式下，由于处理结果在Device侧，因此需要调用内存复制接口传输结果数据后，再释放Device侧内存
    // 申请Host内存vpcOutHostBuffer
    void* vpcOutHostBuffer = nullptr;
    vpcOutHostBuffer = malloc(outBufferSize_);
    // 通过aclrtMemcpy接口将Device的处理结果数据传输到Host
    ret = aclrtMemcpy(vpcOutHostBuffer, outBufferSize_, outBufferDev_, outBufferSize_, ACL_MEMCPY_DEVICE_TO_HOST);
    // 释放掉输入输出的device内存
    (void)acldvppFree(inDevBuffer_);
    (void)acldvppFree(outBufferDev_);
    // 数据使用完成后，释放内存
    free(vpcOutHostBuffer);
} else {
    // 此时运行在device侧，处理结果也在Device侧，可以根据需要操作处理结果后，释放Device侧内存
    (void)acldvppFree(inDevBuffer_);
    (void)acldvppFree(outBufferDev_);
}
acldvppDestroyChannel(dvppChannelDesc_);
(void)acldvppDestroyChannelDesc(dvppChannelDesc_);
dvppChannelDesc_ = nullptr;

// 11. 释放运行管理资源

// 12.AscendCL去初始化

// ....

抠图缩放（一图一框）示例代码

调用acldvppVpcCropResizeAsync异步接口，按指定区域从输入图片中抠图，再将抠的图片存放到输出内存中，作为输出图片，此外，还支持指定缩放算法。当输出图片区域与抠图区域cropArea不一致时会对图片再做一次缩放操作。

您可以从基于ResNet-50网络实现图片分类（图片解码+抠图缩放+图片编码+同步推理）中获取完整样例代码。

本节中的示例重点介绍抠图缩放的代码逻辑，AscendCL初始化和去初始化请参见AscendCL初始化与去初始化，运行管理资源申请与释放请参见运行管理资源申请与释放。

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
// 1.AscendCL初始化

// 2.运行管理资源申请

// 3. 创建缩放配置数据，并指定抠图区域的位置
// resizeConfig_是acldvppResizeConfig类型
resizeConfig_ = acldvppCreateResizeConfig();
aclError ret = acldvppSetResizeConfigInterpolation(resizeConfig_, 0);
// cropArea_是acldvppRoiConfig类型
cropArea_ = acldvppCreateRoiConfig(550, 749, 480, 679);

// 4. 创建图片数据处理通道时的通道描述信息，dvppChannelDesc_是acldvppChannelDesc类型
dvppChannelDesc_ = acldvppCreateChannelDesc();

// 5. 创建图片数据处理的通道。
ret = acldvppCreateChannel(dvppChannelDesc_);

// 6. 申请输入内存（区分运行状态）
// 调用aclrtGetRunMode接口获取软件栈的运行模式，如果调用aclrtGetRunMode接口获取软件栈的运行模式为ACL_HOST，则需要通过aclrtMemcpy接口将输入图片数据传输到Device，数据传输完成后，需及时释放内存；否则直接申请并使用Device的内存
aclrtRunMode runMode;
ret = aclrtGetRunMode(&runMode);
// inputPicWidth、inputPicHeight分别表示图片的对齐后宽、对齐后高，此处以YUV420SP格式的图片为例
uint32_t cropInBufferSize = inputPicWidth * inputPicHeight * 3 / 2;
if(runMode == ACL_HOST){
    // 申请Host内存cropInHostBuffer
    void* cropInHostBuffer = nullptr;
    cropInHostBuffer = malloc(cropInBufferSize);
    // 将输入图片读入内存中，该自定义函数ReadPicFile由用户实现
    ReadPicFile(picName, cropInHostBuffer, cropInBufferSize);
    // 申请Device内存cropInDevBuffer_
    ret = acldvppMalloc(&cropInDevBuffer_, cropInBufferSize);
    // 通过aclrtMemcpy接口图片数据传输到Device
    ret = aclrtMemcpy(cropInDevBuffer_, cropInBufferSize, cropInHostBuffer, cropInBufferSize, ACL_MEMCPY_HOST_TO_DEVICE);
    // 数据传输完成后，及时释放内存
    free(cropInHostBuffer);
} else {
    // 申请Device输入内存cropInDevBuffer_
    ret = acldvppMalloc(&cropInDevBuffer_, cropInBufferSize);
    // 将输入图片读入内存中，该自定义函数ReadPicFile由用户实现
    ReadPicFile(picName, cropInDevBuffer_, cropInBufferSize);
}

// 7. 申请Device输出内存cropOutBufferDev_，内存大小cropOutBufferSize_根据计算公式得出
// outputPicWidth、outputPicHeight分别表示图片的对齐后宽、对齐后高，此处以YUV420SP格式的图片为例
uint32_t cropOutBufferSize_ = outputPicWidth * outputPicHeight * 3 / 2;
ret = acldvppMalloc(&cropOutBufferDev_, cropOutBufferSize_);

// 8. 创建输入图片的描述信息，并设置各属性值，cropInputDesc_是acldvppPicDesc类型
cropInputDesc_ = acldvppCreatePicDesc();
acldvppSetPicDescData(cropInputDesc_, cropInDevBuffer_);
acldvppSetPicDescFormat(cropInputDesc_, PIXEL_FORMAT_YUV_SEMIPLANAR_420);
acldvppSetPicDescWidth(cropInputDesc_, inputWidth_);
acldvppSetPicDescHeight(cropInputDesc_, inputHeight_);
acldvppSetPicDescWidthStride(cropInputDesc_, inputWidthStride);
acldvppSetPicDescHeightStride(cropInputDesc_, inputHeightStride);
acldvppSetPicDescSize(cropInputDesc_, cropInBufferSize);

// 9. 创建输出图片的描述信息，并设置各属性值，cropOutputDesc_是acldvppPicDesc类型
// 如果抠图的输出图片作为模型推理的输入，则输出图片的宽高要与模型要求的宽高保持一致
cropOutputDesc_ = acldvppCreatePicDesc();
acldvppSetPicDescData(cropOutputDesc_, cropOutBufferDev_);
acldvppSetPicDescFormat(cropOutputDesc_, PIXEL_FORMAT_YUV_SEMIPLANAR_420);
acldvppSetPicDescWidth(cropOutputDesc_, OutputWidth_);
acldvppSetPicDescHeight(cropOutputDesc_, OutputHeight_);
acldvppSetPicDescWidthStride(cropOutputDesc_, OutputWidthStride);
acldvppSetPicDescHeightStride(cropOutputDesc_, OutputHeightStride);
acldvppSetPicDescSize(cropOutputDesc_, cropOutBufferSize_);

// 10. 执行异步抠图缩放，再调用aclrtSynchronizeStream接口阻塞程序运行，直到指定Stream中的所有任务都完成
ret = acldvppVpcCropResizeAsync(dvppChannelDesc_, cropInputDesc_,
        cropOutputDesc_, cropArea_, resizeConfig_, stream_);
ret = aclrtSynchronizeStream(stream_);

// 11. 抠图贴图结束后，释放资源，包括输入/输出图片的描述信息、输入/输出内存、通道描述信息、通道等
acldvppDestroyRoiConfig(cropArea_);
acldvppDestroyResizeConfig(resizeConfig_);
acldvppDestroyPicDesc(cropInputDesc_);
acldvppDestroyPicDesc(cropOutputDesc_);
if(runMode == ACL_HOST){
    // 该模式下，由于处理结果在Device侧，因此需要调用内存复制接口传输结果数据后，再释放Device侧内存
    // 申请Host内存cropOutHostBuffer
    void* cropOutHostBuffer = nullptr;
    cropOutHostBuffer = malloc(cropOutBufferSize_);
    // 通过aclrtMemcpy接口将Device的处理结果数据传输到Host
    ret = aclrtMemcpy(cropOutHostBuffer, cropOutBufferSize_, cropOutBufferDev_, cropOutBufferSize_, ACL_MEMCPY_DEVICE_TO_HOST);
    // 释放掉输入输出的device内存
    (void)acldvppFree(cropInDevBuffer_);
    (void)acldvppFree(cropOutBufferDev_);
    // 数据使用完成后，释放内存
    free(cropOutHostBuffer);
} else {
    // 此时运行在device侧，处理结果也在Device侧，可以根据需要操作抠图结果后，释放Device侧内存
    (void)acldvppFree(cropInDevBuffer_);
    (void)acldvppFree(cropOutBufferDev_);
}
acldvppDestroyChannel(dvppChannelDesc_);
(void)acldvppDestroyChannelDesc(dvppChannelDesc_);
dvppChannelDesc_ = nullptr;

// 12. 释放运行管理资源

// 13.AscendCL去初始化

// ....

抠图贴图缩放（一图一框）示例代码

调用acldvppVpcCropResizePasteAsync异步接口，按指定区域从输入图片中抠图，再将抠的图片贴到目标图片的指定位置，作为输出图片，此外，还支持指定缩放算法。当抠图区域cropArea的宽高与贴图区域pasteArea宽高不一致时会对图片再做一次缩放操作。如果用户需要将目标图片读入内存用于存放输出图片，将贴图区域叠加在目标图片上，则需要编写代码逻辑：在申请输出内存后，将目标图片读入输出内存。

您可以从基于ResNet-50网络实现图片分类（图片解码+抠图缩放+图片编码+同步推理）中获取完整样例代码。

本节中的示例重点介绍抠图贴图缩放的代码逻辑，AscendCL初始化和去初始化请参见AscendCL初始化与去初始化，运行管理资源申请与释放请参见运行管理资源申请与释放。

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
// 1.AscendCL初始化

// 2.运行管理资源申请

// 3.  创建缩放配置数据，并指定抠图区域的位置、指定贴图区域的位置
// resizeConfig_是acldvppResizeConfig类型
resizeConfig_ = acldvppCreateResizeConfig();
aclError ret = acldvppSetResizeConfigInterpolation(resizeConfig_, 0);
// cropArea_和pasteArea_是acldvppRoiConfig类型
cropArea_ = acldvppCreateRoiConfig(512, 711, 512, 711);
pasteArea_ = acldvppCreateRoiConfig(16, 215, 16, 215);

// 4. 创建图片数据处理通道时的通道描述信息，dvppChannelDesc_是acldvppChannelDesc类型
dvppChannelDesc_ = acldvppCreateChannelDesc();

// 5. 创建图片数据处理的通道。
ret = acldvppCreateChannel(dvppChannelDesc_);

// 6. 申请输入内存（区分运行状态）
// 调用aclrtGetRunMode接口获取软件栈的运行模式，如果调用aclrtGetRunMode接口获取软件栈的运行模式为ACL_HOST，则需要通过aclrtMemcpy接口将输入图片数据传输到Device，数据传输完成后，需及时释放内存；否则直接申请并使用Device的内存
aclrtRunMode runMode;
ret = aclrtGetRunMode(&runMode);
// inputPicWidth、inputPicHeight分别表示图片的对齐后宽、对齐后高，此处以YUV420SP格式的图片为例
uint32_t vpcInBufferSize = inputPicWidth * inputPicHeight * 3 / 2;
if(runMode == ACL_HOST){
    // 申请Host内存vpcInHostBuffer
    void* vpcInHostBuffer = nullptr;
    vpcInHostBuffer = malloc(vpcInBufferSize);
    // 将输入图片读入内存中，该自定义函数ReadPicFile由用户实现
    ReadPicFile(picName, vpcInHostBuffer, vpcInBufferSize);
    // 申请Device内存vpcInDevBuffer_
    ret = acldvppMalloc(&vpcInDevBuffer_, vpcInBufferSize);
    // 通过aclrtMemcpy接口将输入图片数据传输到Device
    ret = aclrtMemcpy(vpcInDevBuffer_, vpcInBufferSize, vpcInHostBuffer, vpcInBufferSize, ACL_MEMCPY_HOST_TO_DEVICE);
    // 数据传输完成后，及时释放内存
    free(vpcInHostBuffer);
} else {
    // 申请Device输入内存vpcInDevBuffer_
    ret = acldvppMalloc(&vpcInDevBuffer_, vpcInBufferSize);
    // 将输入图片读入内存中，该自定义函数ReadPicFile由用户实现
    ReadPicFile(picName, vpcInDevBuffer_, vpcInBufferSize);
}

// 7. 申请输出内存vpcOutBufferDev_，内存大小vpcOutBufferSize_根据计算公式得出
// outputPicWidth、outputPicHeight分别表示图片的对齐后宽、对齐后高，此处以YUV420SP格式的图片为例
uint32_t vpcOutBufferSize_ = outputPicWidth * outputPicHeight * 3 / 2;
ret = acldvppMalloc(&vpcOutBufferDev_, vpcOutBufferSize_);

// 8. 创建输入图片的描述信息，并设置各属性值
// 此处示例将解码的输出内存作为抠图贴图的输入，vpcInputDesc_是acldvppPicDesc类型
vpcInputDesc_ = acldvppCreatePicDesc();
acldvppSetPicDescData(vpcInputDesc_, decodeOutBufferDev_);
acldvppSetPicDescFormat(vpcInputDesc_, PIXEL_FORMAT_YUV_SEMIPLANAR_420);
acldvppSetPicDescWidth(vpcInputDesc_, inputWidth_);
acldvppSetPicDescHeight(vpcInputDesc_, inputHeight_);
acldvppSetPicDescWidthStride(vpcInputDesc_, jpegOutWidthStride);
acldvppSetPicDescHeightStride(vpcInputDesc_, jpegOutHeightStride);
acldvppSetPicDescSize(vpcInputDesc_, jpegOutBufferSize);

// 9. 创建输出图片的描述信息，并设置各属性值
// 如果抠图贴图的输出图片作为模型推理的输入，则输出图片的宽高要与模型要求的宽高保持一致
// vpcOutputDesc_是acldvppPicDesc类型
vpcOutputDesc_ = acldvppCreatePicDesc();
acldvppSetPicDescData(vpcOutputDesc_, vpcOutBufferDev_);
acldvppSetPicDescFormat(vpcOutputDesc_, PIXEL_FORMAT_YUV_SEMIPLANAR_420);
acldvppSetPicDescWidth(vpcOutputDesc_, dvppOutWidth);
acldvppSetPicDescHeight(vpcOutputDesc_, dvppOutHeight);
acldvppSetPicDescWidthStride(vpcOutputDesc_, dvppOutWidthStride);
acldvppSetPicDescHeightStride(vpcOutputDesc_, dvppOutHeightStride);
acldvppSetPicDescSize(vpcOutputDesc_, vpcOutBufferSize_);

// 10. 执行异步抠图贴图缩放，再调用aclrtSynchronizeStream接口阻塞程序运行，直到指定Stream中的所有任务都完成
ret = acldvppVpcCropResizePasteAsync(dvppChannelDesc_, vpcInputDesc_,
        vpcOutputDesc_, cropArea_, pasteArea_, resizeConfig_, stream_);
ret = aclrtSynchronizeStream(stream_);

// 11. 抠图贴图结束后，释放资源，包括输入/输出图片的描述信息、输入/输出内存、通道描述信息、通道等
acldvppDestroyRoiConfig(cropArea_);
acldvppDestroyRoiConfig(pasteArea_);
acldvppDestroyResizeConfig(resizeConfig_);
acldvppDestroyPicDesc(vpcInputDesc_);
acldvppDestroyPicDesc(vpcOutputDesc_);

if(runMode == ACL_HOST){
    // 该模式下，由于处理结果在Device侧，因此需要调用内存复制接口传输结果数据后，再释放Device侧内存
    // 申请Host内存vpcOutHostBuffer
    void* vpcOutHostBuffer = nullptr;
    vpcOutHostBuffer = malloc(vpcOutBufferSize_);
    // 通过aclrtMemcpy接口将Device的处理结果数据传输到Host
    ret = aclrtMemcpy(vpcOutHostBuffer, vpcOutBufferSize_, vpcOutBufferDev_, vpcOutBufferSize_, ACL_MEMCPY_DEVICE_TO_HOST);
    // 释放掉输入输出的device内存
    (void)acldvppFree(vpcInDevBuffer_);
    (void)acldvppFree(vpcOutBufferDev_);
    // 数据使用完成后，释放内存
    free(vpcOutHostBuffer);
} else {
    // 此时运行在device侧，处理结果也在Device侧，可以根据需要操作处理结果后，释放Device侧内存
    (void)acldvppFree(vpcInDevBuffer_);
    (void)acldvppFree(vpcOutBufferDev_);
}

acldvppDestroyChannel(dvppChannelDesc_);
(void)acldvppDestroyChannelDesc(dvppChannelDesc_);
dvppChannelDesc_ = nullptr;

// 12. 释放运行管理资源

// 13.AscendCL去初始化

// ....

抠图贴图（一图多框）示例代码

调用acldvppVpcBatchCropAndPasteAsync异步接口，按指定区域从输入图片中抠图，再将抠的图片贴到目标图片的指定位置，作为输出图片。当抠图区域cropArea的宽高与贴图区域pasteArea宽高不一致时会对图片再做一次缩放操作。如果用户需要将目标图片读入内存用于存放输出图片，将贴图区域叠加在目标图片上，则需要编写代码逻辑：在申请输出内存后，将目标图片读入输出内存。

本节中的示例重点介绍抠图贴图的代码逻辑，AscendCL初始化和去初始化请参见AscendCL初始化与去初始化，运行管理资源申请与释放请参见运行管理资源申请与释放。

调用接口后，需增加异常处理的分支，并记录报错日志、提示日志，此处不一一列举。以下是关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
// 1.AscendCL初始化

// 2.运行管理资源申请

// 3.指定批量抠图区域的位置、指定批量贴图区域的位置,cropAreas_和pasteAreas_是acldvppRoiConfig类型
acldvppRoiConfig *cropAreas_[2], pasteAreas_[2];
cropAreas_[0] = acldvppCreateRoiConfig(512, 711, 512, 711);
cropAreas_[1] = acldvppCreateRoiConfig(512, 711, 512, 711);
pasteAreas_[0] = acldvppCreateRoiConfig(16, 215, 16, 215);
pasteAreas_[1] = acldvppCreateRoiConfig(16, 215, 16, 215);

// 4. 创建图片数据处理通道时的通道描述信息，dvppChannelDesc_是acldvppChannelDesc类型
dvppChannelDesc_ = acldvppCreateChannelDesc();

// 5. 创建图片数据处理的通道。
aclError ret = acldvppCreateChannel(dvppChannelDesc_);

// 6. 申请输入内存（区分运行状态）
// 调用aclrtGetRunMode接口获取软件栈的运行模式，如果调用aclrtGetRunMode接口获取软件栈的运行模式为ACL_HOST，则需要通过aclrtMemcpy接口将输入图片数据传输到Device，数据传输完成后，需及时释放内存；否则直接申请并使用Device的内存
aclrtRunMode runMode;
ret = aclrtGetRunMode(&runMode);
// inputPicWidth、inputPicHeight分别表示图片的对齐后宽、对齐后高，此处以YUV420SP格式的图片为例
uint32_t vpcInBufferSize = inputPicWidth * inputPicHeight * 3 / 2;
if(runMode == ACL_HOST){
    // 申请Host内存vpcInHostBuffer
    void* vpcInHostBuffer = nullptr;
    vpcInHostBuffer = malloc(vpcInBufferSize);
    // 将输入图片读入内存中，该自定义函数ReadPicFile由用户实现
    ReadPicFile(picName, vpcInHostBuffer, vpcInBufferSize);
    // 申请Device内存vpcInDevBuffer_
    ret = acldvppMalloc(&vpcInDevBuffer_, vpcInBufferSize);
    // 通过aclrtMemcpy接口将Host的图片数据传输到Device
    ret = aclrtMemcpy(vpcInDevBuffer_, vpcInBufferSize, vpcInHostBuffer, vpcInBufferSize, ACL_MEMCPY_HOST_TO_DEVICE);
    // 数据传输完成后，及时释放内存
    free(vpcInHostBuffer);
} else {
    // 申请Device输入内存vpcInDevBuffer_
    ret = acldvppMalloc(&vpcInDevBuffer_, vpcInBufferSize);
    // 将输入图片读入内存中，该自定义函数ReadPicFile由用户实现
    ReadPicFile(picName, vpcInDevBuffer_, vpcInBufferSize);
}

// 7. 申请输出内存vpcOutBufferDev_，内存大小vpcOutBufferSize_根据计算公式得出
// outputPicWidth、outputPicHeight分别表示图片的对齐后宽、对齐后高，此处以YUV420SP格式的图片为例
uint32_t vpcOutBufferSize_ = outputPicWidth * outputPicHeight * 3 / 2;
ret = acldvppMalloc(&vpcOutBufferDev_, vpcOutBufferSize_);

// 8. 创建输入图片的描述信息，并设置各属性值
// 此处示例将解码的输出内存作为抠图贴图的输入，vpcInputDesc_是acldvppPicDesc类型
vpcInputBatchDesc_ = acldvppCreateBatchPicDesc(1);
vpcInputDesc_ = acldvppGetPicDesc(vpcInputBatchDesc_, 0);
acldvppSetPicDescData(vpcInputDesc_, decodeOutBufferDev_);
acldvppSetPicDescFormat(vpcInputDesc_, PIXEL_FORMAT_YUV_SEMIPLANAR_420);
acldvppSetPicDescWidth(vpcInputDesc_, inputWidth_);
acldvppSetPicDescHeight(vpcInputDesc_, inputHeight_);
acldvppSetPicDescWidthStride(vpcInputDesc_, jpegOutWidthStride);
acldvppSetPicDescHeightStride(vpcInputDesc_, jpegOutHeightStride);
acldvppSetPicDescSize(vpcInputDesc_, jpegOutBufferSize);

// 9. 创建批量输出图片的描述信息，并设置各属性值
// 如果抠图贴图的输出图片作为模型推理的输入，则输出图片的宽高要与模型要求的宽高保持一致
// vpcOutputDesc_是acldvppPicDesc类型
vpcOutputBatchDesc_ = acldvppCreateBatchPicDesc(2);
for (uint32_t index=0; index<2; ++index){
     vecOutPtr_.push_back(vpcOutBufferDev_);
     vpcOutputDesc_ = acldvppGetPicDesc(vpcInputBatchDesc_, index);
    acldvppSetPicDescData(vpcOutputDesc_, vpcOutBufferDev_);
    acldvppSetPicDescFormat(vpcOutputDesc_, PIXEL_FORMAT_YUV_SEMIPLANAR_420);
    acldvppSetPicDescWidth(vpcOutputDesc_, dvppOutWidth);
    acldvppSetPicDescHeight(vpcOutputDesc_, dvppOutHeight);
    acldvppSetPicDescWidthStride(vpcOutputDesc_, dvppOutWidthStride);
    acldvppSetPicDescHeightStride(vpcOutputDesc_, dvppOutHeightStride);
    acldvppSetPicDescSize(vpcOutputDesc_, vpcOutBufferSize_);
}

// 10. 创建roiNums,每张图对应需要抠图和贴图的数量

uint32_ttotalNum = 0;
std::unique_ptr<uint32_t[]> roiNums(new (std::nothrow) uint32_t[1]);
roiNums[0]=2;
// 11. 执行异步抠图贴图，再调用aclrtSynchronizeStream接口阻塞程序运行，直到指定Stream中的所有任务都完成
ret = acldvppVpcBatchCropAndPasteAsync(dvppChannelDesc_, vpcInputBatchDesc_, roiNums.get(), 1,
        vpcOutputBatchDesc_, cropAreas_, pasteAreas_, stream_);
ret = aclrtSynchronizeStream(stream_);

// 12. 抠图贴图结束后，释放资源，包括输入/输出图片的描述信息、输入/输出内存、通道描述信息、通道等
acldvppDestroyRoiConfig(cropAreas_[0]);
acldvppDestroyRoiConfig(cropAreas_[1]);
acldvppDestroyRoiConfig(pasteAreas_[0]);
acldvppDestroyRoiConfig(pasteAreas_[1]);
(void)acldvppFree(vpcInDevBuffer_);
for(uint32_t index=0; index<2; ++index){
if(runMode == ACL_HOST){
    // 该模式下，由于处理结果在Device侧，因此需要调用内存复制接口传输结果数据后，再释放Device侧内存
    // 申请Host内存vpcOutHostBuffer
    void* vpcOutHostBuffer = nullptr;
    vpcOutHostBuffer = malloc(vpcOutBufferSize_);
    // 通过aclrtMemcpy接口将Device的处理结果数据传输到Host
    ret = aclrtMemcpy(vpcOutHostBuffer, vpcOutBufferSize_, vpcOutBufferDev_, vpcOutBufferSize_, ACL_MEMCPY_DEVICE_TO_HOST);
    // 释放掉输入输出的device内存
    (void)acldvppFree(vpcOutBufferDev_);
    // 数据使用完成后，释放内存
    free(vpcOutHostBuffer);
} else {
    // 此时运行在device侧，处理结果也在Device侧，可以根据需要操作处理结果后，释放Device侧内存

    (void)acldvppFree(vpcOutBufferDev_);
}
}
acldvppDestroyBatchPicDesc(vpcInputDesc_);
acldvppDestroyBatchPicDesc(vpcOutputDesc_);
acldvppDestroyChannel(dvppChannelDesc_);
(void)acldvppDestroyChannelDesc(dvppChannelDesc_);
dvppChannelDesc_ = nullptr;

// 13. 释放运行管理资源

// 14.AscendCL去初始化

// ....
