函数功能

LayerNormGrad是一个函数，用于计算LayerNorm的反向传播梯度。该接口单独使用会输出x、resForGamma；也可以和LayerNormGradBeta配合使用，输出的resForGamma传递给LayerNormGradBeta， LayerNormGradBeta接口会输出gamma和beta，配合使用时就可以同时得到x、Gamma、beta。

算法公式为:

pd_xl(BSH) = data_dy * data_gamma
pd_var(H) = np.sum(((-0.5) * pd_xl * (data_x - data_mean) * np.power((data_variance + EPSLON), (-1.5))), reduce_axis, keepdims=True)
pd_mean(BS1) = np.sum(((-1.0) * pd_xl * np.power((data_variance + EPSLON), (-0.5))), reduce_axis, keepdims=True) + pd_var * (1.0 / H) * np.sum(((-2.0) * (data_x - data_mean)), reduce_axis, keepdims=True)
pd_x(BSH) = pd_xl * np.power((data_variance + EPSLON), (-0.5)) + pd_var * (2.0 / H) * (data_x - data_mean) + pd_mean * (1.0 / H)
res_for_gamma(BSH) = (data_x - data_mean) * np.power((data_variance + EPSLON), (-0.5))

实现原理

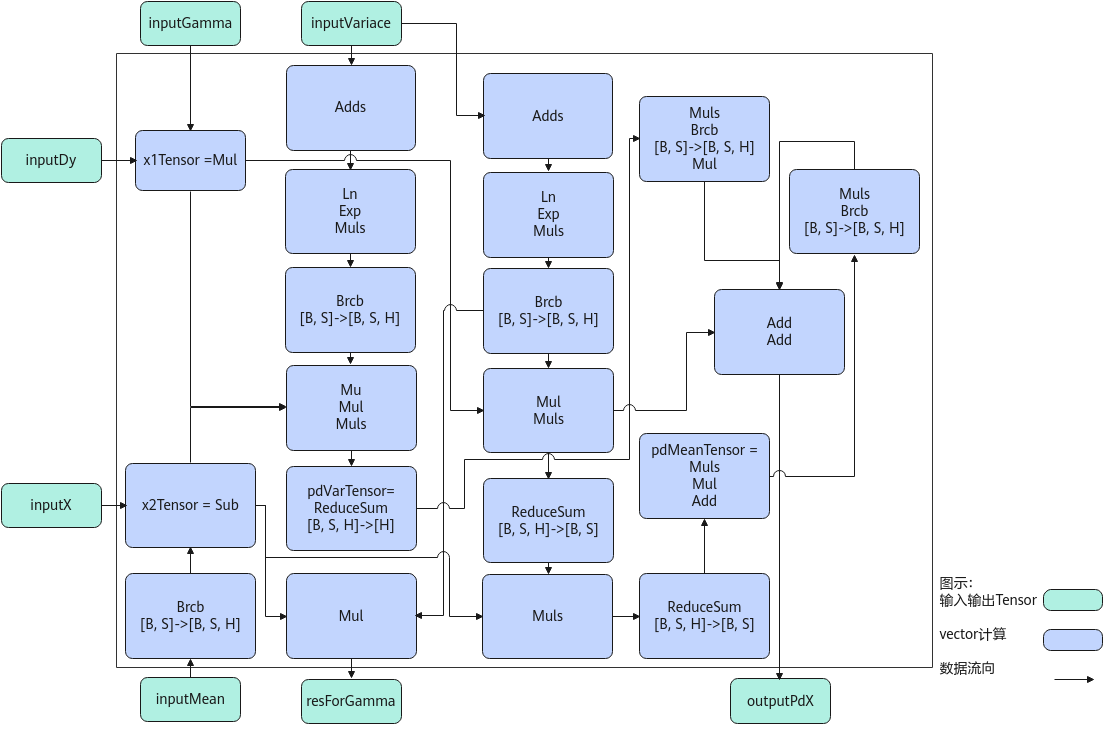

以float类型，ND格式，输入为inputDy[B, S, H], inputX[B, S, H], inputVariance[B, S], inputMean[B, S], inputGamma[H]为例，描述LayerNormGrad高阶API内部算法框图，如下图所示。

图1 LayerNormGrad算法框图
点击放大

计算过程分为如下几步，均在Vector上进行：

ComputePdX1步骤：计算inputDy*inputGamma，结果存储至x1Tensor；
ComputePdX2步骤：inputMean先通过Brcb将shape扩充到[B, S, H]，再计算inputX-inputMean，结果存储至x2Tensor；
ComputePdVar步骤：实现公式np.sum(((-0.5) * x1Tensor * x2Tensor * np.power((inputVariace + EPSLON), (-1.5))))的计算，power方法的实现通过Ln、Exp、Muls三条基础API组合实现，结果存储至pdVarTensor；
ComputePdMean：实现公式np.sum(((-1.0) * x1Tensor * np.power((inputVariace + EPSLON), (-0.5)))) + pd_var * (1.0 / H) * np.sum(((-2.0) * (x2Tensor)))的计算，power方法通过Ln、Exp、Muls三条基础API组合实现，结果存储至pdMeanTensor。同时，利用中间计算结果，根据公式x2Tensor * np.power((inputVariace + EPSLON), (-1.5))，计算出resForGamma的结果；
ComputePdX步骤：实现公式x1Tensor * np.power((inputVariace + EPSLON), (-0.5)) + pd_var*(2.0 / H)*(x2Tensor) + pd_mean*(1.0 / H)的计算，结果存入outputPdX。

函数原型

由于该接口的内部实现中涉及复杂的计算，需要额外的临时空间来存储计算过程中的中间变量。临时空间大小BufferSize的获取方法：通过LayerNormGrad Tiling中提供的GetLayerNormGradMaxMinTmpSize接口获取所需最大和最小临时空间大小，最小空间可以保证功能正确，最大空间用于提升性能。

临时空间支持接口框架申请和开发者通过sharedTmpBuffer入参传入两种方式，因此LayerNormGrad接口的函数原型有两种：

通过sharedTmpBuffer入参传入临时空间


             template <typename T, bool isReuseSource = false>
__aicore__ inline void LayerNormGrad(const LocalTensor<T> &outputPdX, const LocalTensor<T> &resForGamma, const LocalTensor<T> &inputDy, const LocalTensor<T> &inputX, const LocalTensor<T> &inputVariance, const LocalTensor<T> &inputMean, const LocalTensor<T> &inputGamma, LocalTensor<uint8_t> &sharedTmpBuffer, T epsilon, LayerNormGradTiling &tiling)

该方式下开发者需自行申请并管理临时内存空间并管理，并在接口调用完成后，复用该部分内存，内存不会反复申请释放，灵活性较高，内存利用率也较高。

接口框架申请临时空间


             template <typename T, bool isReuseSource = false>
__aicore__ inline void LayerNormGrad(const LocalTensor<T> &outputPdX, const LocalTensor<T> &resForGamma, const LocalTensor<T> &inputDy, const LocalTensor<T> &inputX, const LocalTensor<T> &inputVariance, const LocalTensor<T> &inputMean, const LocalTensor<T> &inputGamma, T epsilon, LayerNormGradTiling &tiling)

该方式下开发者无需申请，但是需要预留临时空间的大小。

参数说明

表1 模板参数说明
参数名	描述
T	操作数的数据类型。
isReuseSource	是否允许修改源操作数，默认值为false。如果开发者允许源操作数被改写，可以使能该参数，使能后能够节省部分内存空间。设置为true，则本接口内部计算时复用inputX的内存空间，节省内存空间；设置为false，则本接口内部计算时不复用inputX的内存空间。对于float数据类型输入支持开启该参数，half数据类型输入不支持开启该参数。 isReuseSource的使用样例请参考更多样例。

表2 接口参数说明
参数名称	输入/输出	含义
outputPdX	输出	目的操作数，类型为LocalTensor，shape为[B, S, H]，LocalTensor数据结构的定义请参考LocalTensor。尾轴长度需要32B对齐。 Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：half/float Atlas推理系列产品AI Core，支持的数据类型为：half/float
resForGamma	输出	目的操作数，类型为LocalTensor，shape为[B, S, H]，LocalTensor数据结构的定义请参考LocalTensor。尾轴长度需要32B对齐。 Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：half/float Atlas推理系列产品AI Core，支持的数据类型为：half/float
inputDy	输入	源操作数，类型为LocalTensor，shape为[B, S, H]，LocalTensor数据结构的定义请参考LocalTensor。inputDy的数据类型需要与目的操作数保持一致，尾轴长度需要32B对齐。 Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：half/float Atlas推理系列产品AI Core，支持的数据类型为：half/float
inputX	输入	源操作数，类型为LocalTensor，shape为[B, S, H]，LocalTensor数据结构的定义请参考LocalTensor。inputX的数据类型需要与目的操作数保持一致，尾轴长度需要32B对齐。 Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：half/float Atlas推理系列产品AI Core，支持的数据类型为：half/float
inputVariance	输入	方差，类型为LocalTensor，shape为[B, S]，LocalTensor数据结构的定义请参考LocalTensor。inputVariance的数据类型需要与目的操作数保持一致，尾轴长度需要32B对齐。需提前调用LayerNorm接口获取方差。 Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：half/float Atlas推理系列产品AI Core，支持的数据类型为：half/float
inputMean	输入	均值，类型为LocalTensor，shape为[B, S]，LocalTensor数据结构的定义请参考LocalTensor。inputMean的数据类型需要与目的操作数保持一致，尾轴长度需要32B对齐。需提前调用LayerNorm接口获取均值。 Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：half/float Atlas推理系列产品AI Core，支持的数据类型为：half/float
inputGamma	输入	源操作数，类型为LocalTensor，shape为[H]，LocalTensor数据结构的定义请参考LocalTensor。inputGamma的数据类型需要与目的操作数保持一致，尾轴长度需要32B对齐。 Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：half/float Atlas推理系列产品AI Core，支持的数据类型为：half/float
sharedTmpBuffer	输入	共享缓冲区，用于存放API内部计算产生的临时数据。该方式开发者可以自行管理sharedTmpBuffer内存空间，并在接口调用完成后，复用该部分内存，内存不会反复申请释放，灵活性较高，内存利用率也较高。类型为LocalTensor，支持的TPosition为VECIN/VECCALC/VECOUT。 Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：half/float Atlas推理系列产品AI Core，支持的数据类型为：half/float
epsilon	输入	防除零的权重系数。
tiling	输入	LayerNormGrad计算所需Tiling信息。

返回值

无

支持的型号

Atlas A2训练系列产品/Atlas 800I A2推理产品

Atlas推理系列产品AI Core

约束说明

操作数地址偏移对齐要求请参见通用约束。
src和dst的Tensor空间可以复用。
仅支持输入shape为ND格式。
输入数据不满足对齐要求时，开发者需要进行补齐，补齐的数据应设置为0，防止出现异常值从而影响网络计算。
不支持对尾轴H轴的切分。

调用示例

本样例中，输入inputX和inputDy的shape为[2, 32, 16]，inputVariance和inputMean的shape为[2, 32]，inputGamma的shape为[16]。输出outputPdX和resForGamma的shape为[2, 32, 16]。数据排布均为ND格式，数据类型均为float，不复用源操作数的内存空间。

完整调用样例请参考layernorm_grad。

#include "kernel_operator.h"

namespace MyCustomKernel {
struct VecTiling {
    LayerNormGradTiling layernormGradTilingData;
    float epsilon = 0;
};

template <bool isReuseSource = false> class KernelLayernormGrad {
public:
    __aicore__ inline KernelLayernormGrad() {}
    __aicore__ inline void Init(GM_ADDR inputXGm, GM_ADDR inputDyGm, GM_ADDR inputVarianceGm, GM_ADDR inputMeanGm,
        GM_ADDR inputGammaGm, GM_ADDR outputPdXGm, GM_ADDR resForGammaGm, VecTiling tilingData)
    {
        this->epsilon = tilingData.epsilon;
        tiling_ = tilingData.layernormGradTilingData;
        this->bLength = tiling_.bLength;
        this->sLength = tiling_.sLength;
        this->hLength = tiling_.hLength;
        bshLength = bLength * sLength * hLength;
        bsLength = bLength * sLength;
        inputXGlobal.SetGlobalBuffer(reinterpret_cast<__gm__ float *>(inputXGm), bshLength);
        inputDyGlobal.SetGlobalBuffer(reinterpret_cast<__gm__ float *>(inputDyGm), bshLength);
        inputVarianceGlobal.SetGlobalBuffer(reinterpret_cast<__gm__ float *>(inputVarianceGm), bsLength);
        inputMeanGlobal.SetGlobalBuffer(reinterpret_cast<__gm__ float *>(inputMeanGm), bsLength);
        inputGammaGlobal.SetGlobalBuffer(reinterpret_cast<__gm__ float *>(inputGammaGm), hLength);
        outputPdXGlobal.SetGlobalBuffer(reinterpret_cast<__gm__ float *>(outputPdXGm), bshLength);
        outputResForGammaGlobal.SetGlobalBuffer(reinterpret_cast<__gm__ float *>(resForGammaGm), bshLength);
        pipe.InitBuffer(inQueueX, 1, sizeof(float) * bshLength);
        pipe.InitBuffer(inQueueDy, 1, sizeof(float) * bshLength);
        pipe.InitBuffer(inQueueVariance, 1, sizeof(float) * bsLength);
        pipe.InitBuffer(inQueueMean, 1, sizeof(float) * bsLength);
        pipe.InitBuffer(inQueueGamma, 1, sizeof(float) * hLength);
        pipe.InitBuffer(outQueuePdX, 1, sizeof(float) * bshLength);
        pipe.InitBuffer(outQueueResForGamma, 1, sizeof(float) * bshLength);
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        Compute();
        CopyOut();
    }
private:
    __aicore__ inline void CopyIn()
    {
        AscendC::LocalTensor<float> inputXLocal = inQueueX.AllocTensor<float>();
        AscendC::LocalTensor<float> inputDyLocal = inQueueDy.AllocTensor<float>();
        AscendC::LocalTensor<float> inputVarianceLocal = inQueueVariance.AllocTensor<float>();
        AscendC::LocalTensor<float> inputMeanLocal = inQueueMean.AllocTensor<float>();
        AscendC::LocalTensor<float> inputGammaLocal = inQueueGamma.AllocTensor<float>();

        AscendC::DataCopy(inputXLocal, inputXGlobal, bshLength);
        AscendC::DataCopy(inputDyLocal, inputDyGlobal, bshLength);
        AscendC::DataCopy(inputVarianceLocal, inputVarianceGlobal, bsLength);
        AscendC::DataCopy(inputMeanLocal, inputMeanGlobal, bsLength);
        AscendC::DataCopy(inputGammaLocal, inputGammaGlobal, hLength);
        inQueueX.EnQue(inputXLocal);
        inQueueDy.EnQue(inputDyLocal);
        inQueueVariance.EnQue(inputVarianceLocal);
        inQueueMean.EnQue(inputMeanLocal);
        inQueueGamma.EnQue(inputGammaLocal);
    }
    __aicore__ inline void Compute()
    {
        AscendC::LocalTensor<float> inputXLocal = inQueueX.DeQue<float>();
        AscendC::LocalTensor<float> inputDyLocal = inQueueDy.DeQue<float>();
        AscendC::LocalTensor<float> inputVarianceLocal = inQueueVariance.DeQue<float>();
        AscendC::LocalTensor<float> inputMeanLocal = inQueueMean.DeQue<float>();
        AscendC::LocalTensor<float> inputGammaLocal = inQueueGamma.DeQue<float>();
        AscendC::LocalTensor<float> outputPdXLocal = outQueuePdX.AllocTensor<float>();
        AscendC::LocalTensor<float> outputResForGammaLocal = outQueueResForGamma.AllocTensor<float>();
        AscendC::LayerNormGrad<float, isReuseSource>(outputPdXLocal, outputResForGammaLocal,
            inputDyLocal, inputXLocal, inputVarianceLocal, inputMeanLocal, inputGammaLocal,
            (float)epsilon, tiling_);
        outQueuePdX.EnQue(outputPdXLocal);
        outQueueResForGamma.EnQue(outputResForGammaLocal);
        inQueueX.FreeTensor(inputXLocal);
        inQueueDy.FreeTensor(inputDyLocal);
        inQueueVariance.FreeTensor(inputVarianceLocal);
        inQueueMean.FreeTensor(inputMeanLocal);
        inQueueGamma.FreeTensor(inputGammaLocal);
    }
    __aicore__ inline void CopyOut()
    {
        AscendC::LocalTensor<float> outputPdXLocal = outQueuePdX.DeQue<float>();
        AscendC::LocalTensor<float> outputResForGammaLocal = outQueueResForGamma.DeQue<float>();
        AscendC::DataCopy(outputPdXGlobal, outputPdXLocal, bshLength);
        AscendC::DataCopy(outputResForGammaGlobal, outputResForGammaLocal, bshLength);
        outQueuePdX.FreeTensor(outputPdXLocal);
        outQueueResForGamma.FreeTensor(outputResForGammaLocal);
    }
private:
    AscendC::GlobalTensor<float> inputXGlobal;
    AscendC::GlobalTensor<float> inputDyGlobal;
    AscendC::GlobalTensor<float> inputVarianceGlobal;
    AscendC::GlobalTensor<float> inputMeanGlobal;
    AscendC::GlobalTensor<float> inputGammaGlobal;
    AscendC::GlobalTensor<float> outputPdXGlobal;
    AscendC::GlobalTensor<float> outputResForGammaGlobal;
    AscendC::TPipe pipe;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueX;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueDy;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueVariance;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueMean;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> inQueueGamma;
    AscendC::TQue<AscendC::QuePosition::VECOUT, 1> outQueuePdX;
    AscendC::TQue<AscendC::QuePosition::VECOUT, 1> outQueueResForGamma;
    uint32_t bLength;
    uint32_t sLength;
    uint32_t hLength;
    float epsilon;
    LayerNormGradTiling tiling_;
    uint32_t bshLength;
    uint32_t bsLength;
};
}

extern "C" __global__ __aicore__ void layernorm_grad_custom(GM_ADDR inputXGm, GM_ADDR inputDyGm, GM_ADDR inputVarianceGm,
    GM_ADDR inputMeanGm, GM_ADDR inputGammaGm, GM_ADDR outputPdXGm, GM_ADDR resForGammaGm,
    GM_ADDR workspace, GM_ADDR tiling)
{
    if ASCEND_IS_AIC {
        return;
    }
    MyCustomKernel::VecTiling tilingData;
    CopyTiling(&tilingData, tiling);
    MyCustomKernel::KernelLayernormGrad<false> op;
    op.Init(inputXGm, inputDyGm, inputVarianceGm, inputMeanGm, inputGammaGm, outputPdXGm, resForGammaGm, tilingData);
    op.Process();
}
