性能数据展示

设置和查看标记

区域标记

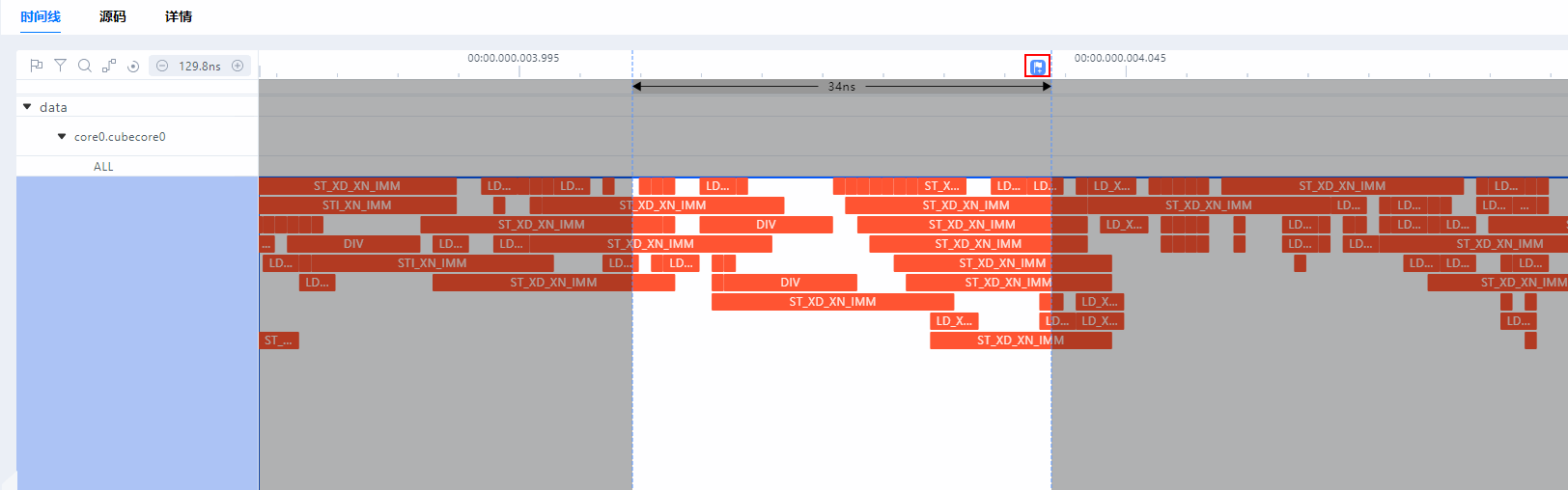

 在时间线（Timeline）界面选中某个区域后，单击将选中区域进行标记并保存，如图1所示。
图1 区域标记

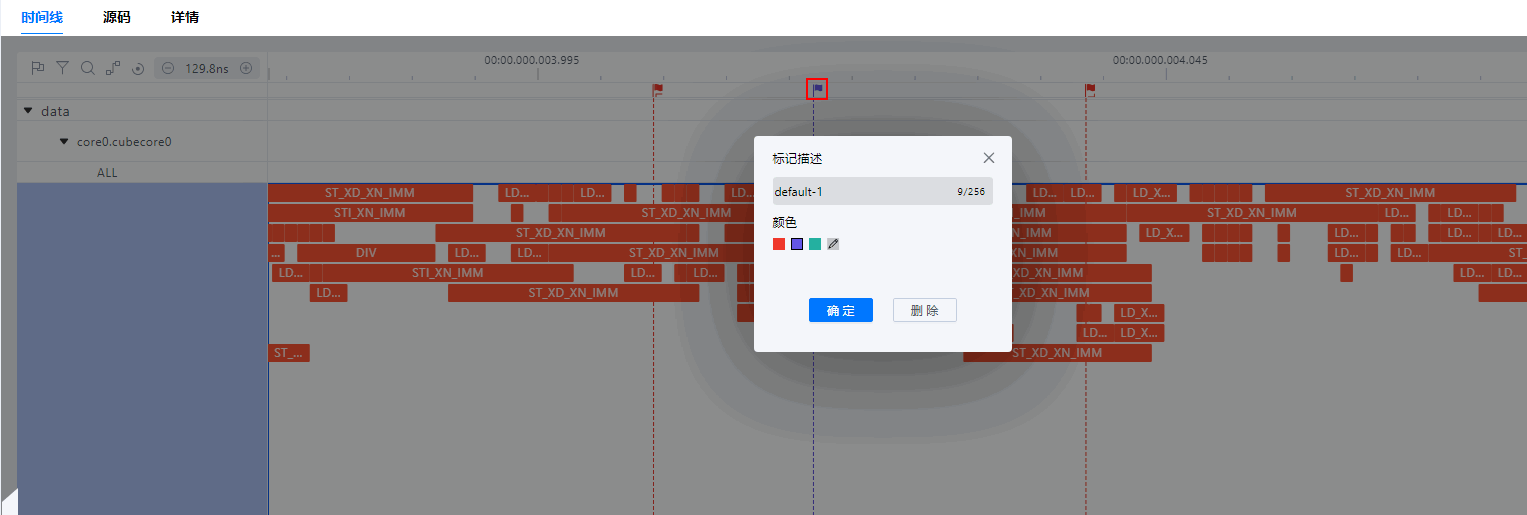

左键双击任一标记，可以设置该标记对的属性，支持修改标记对名称、颜色以及删除该标记对，如图2所示。

图2 修改标记对属性
单点标记
 左键单击最上方空泳道的任意位置，将生成一个单点标记，如图3所示。左键双击标记，可以设置该标记的属性，支持修改标记的名称、颜色以及删除该标记。
图3 单点标记
标记管理

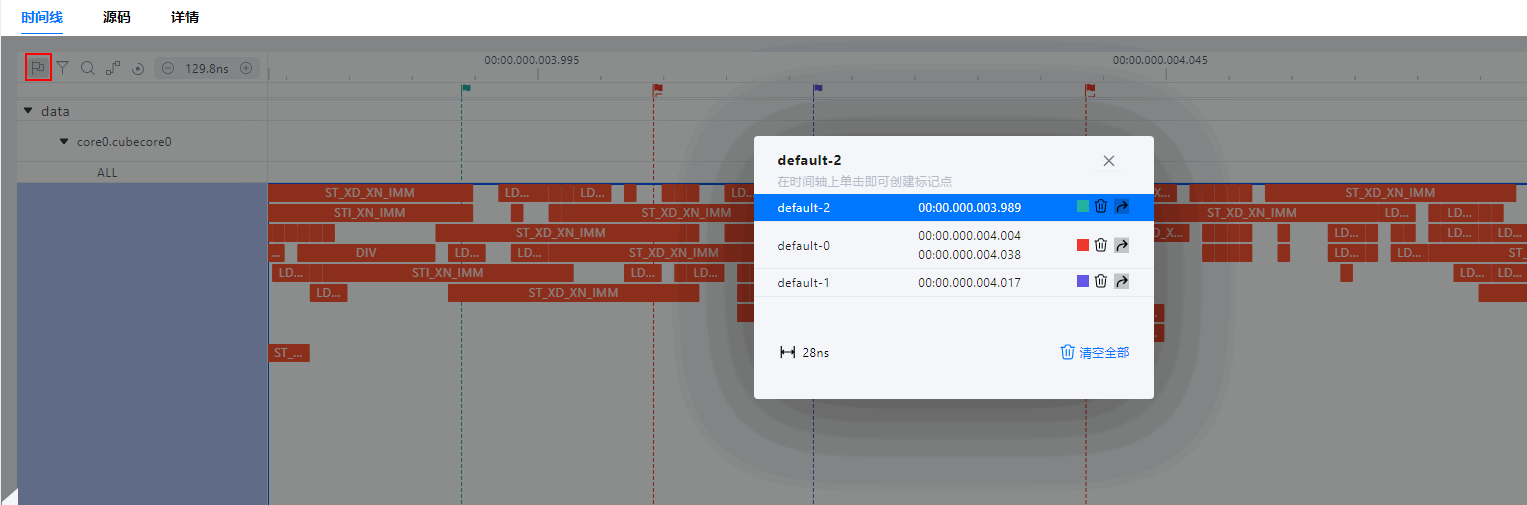

单击左上方工具栏中的，将显示所有标记信息，如图4所示。
图4 查看标记信息
- 单击某个标记对应的图标可删除标记。
- 单击弹框下方的“清空全部”可删除所有标记。
- 单击区域标记，界面下方同时展示该区域的耗时信息列表，如图1所示。
- 如果某一标记不在当前可视化界面，单击该标记对应的图标将直接跳转至标记界面，便于查看。
- 单击某个标记对应的颜色图标可进行颜色设置，便于对标记进行分类管理。

指令间同步连线功能

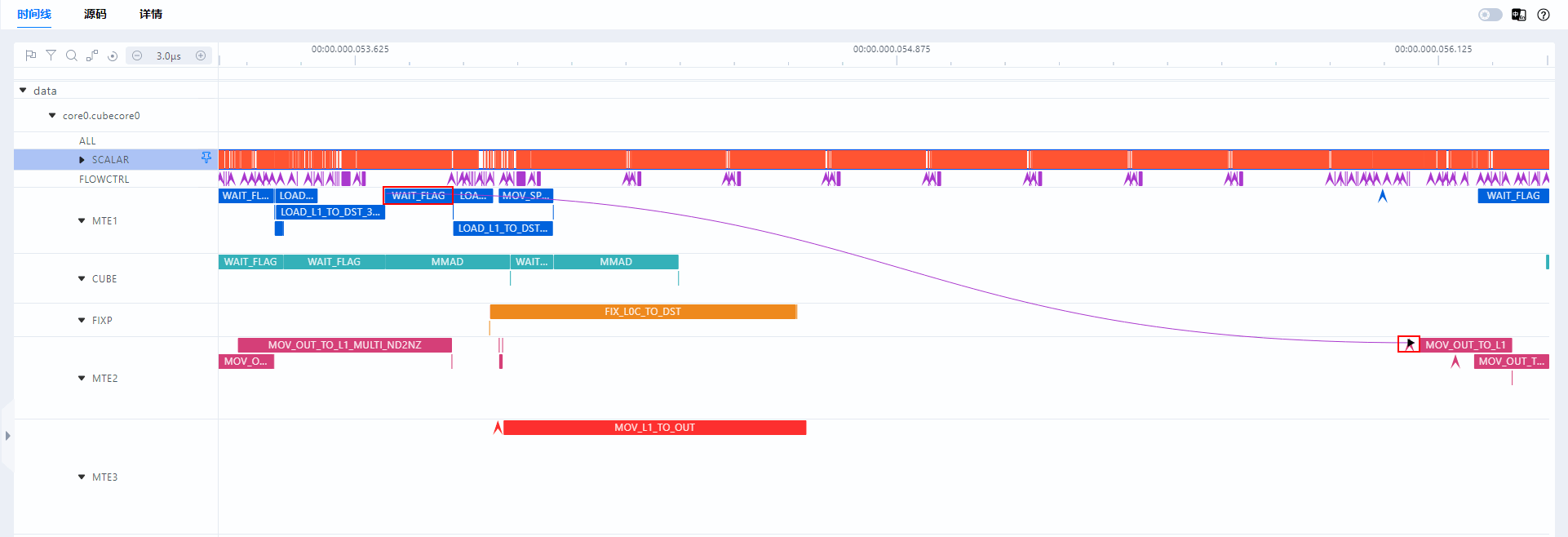

MindStudio Insight支持指令间同步连线关系（SET_FLAG到WAIT_FLAG）展示，单击有连线的指令，显示该指令关联的连线，即使折叠连线起点或者终点的Pipe，连线也不会消失，如图5所示。
图5 指令间连线

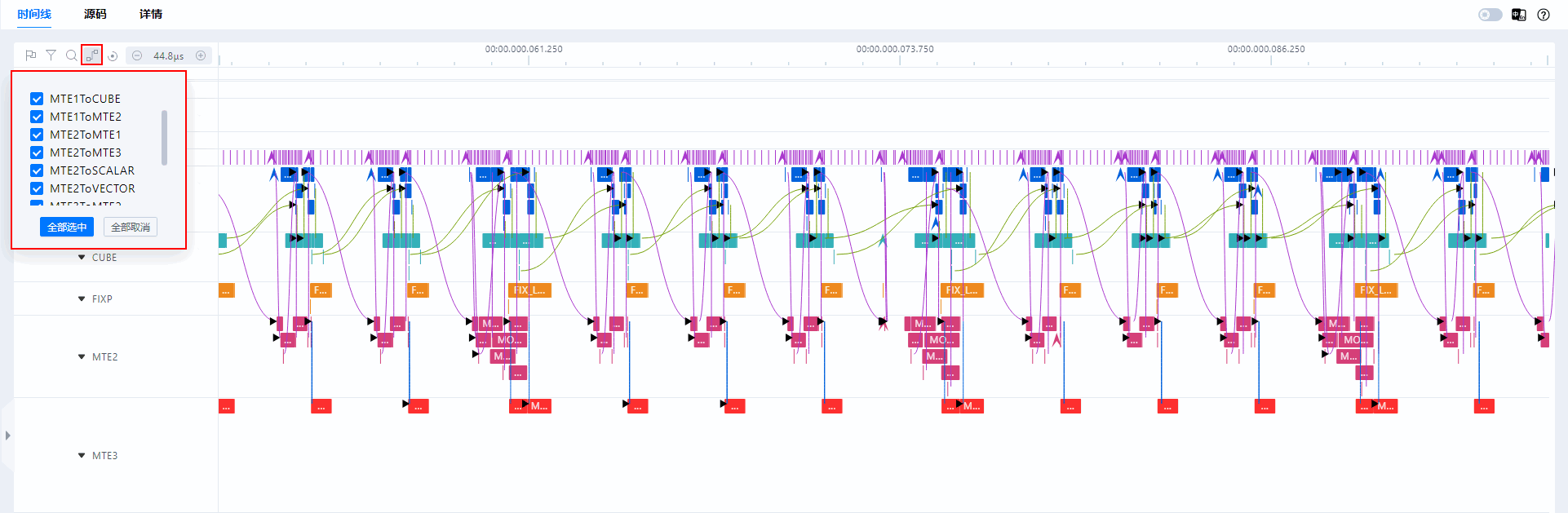

MindStudio Insight支持全量连线的功能，单击界面左上方工具栏中的，在弹框中选择某一（几）个连线类型，则在时间线视图中展示对应Pipe间的所有连线，如图6所示。
图6 全量连线
支持隐藏SET_FLAG和WAIT_FLAG指令。
在算子展示区域，右键呼出菜单，选择“隐藏SET/WAIT事件”，可隐藏SET_FLAG和WAIT_FLAG指令，连线同时消失。当再次右键呼出菜单时，“隐藏SET/WAIT事件”选项消失，出现“显示SET/WAIT事件”，被隐藏的SET_FLAG和WAIT_FLAG指令随之出现，根据连线功能操作，可正常显示指令连线。
