查看算子仿真流水图

msOpGen工具通过解析用户生成的dump文件，并生成算子仿真流水图文件（trace.json）。

在自定义算子包所在路径下，执行如下命令，部署算子包。


            ./build_out/custom_opp_<target_os>_<target_architecture>.run

切换到AclNNInnovation仓的目录${git_clone_path}/samples/operator/ascendc/0_introduction/1_add_frameworklaunch/AclNNInvocation，执行以下命令。
```
./run.sh
```

使能环境变量后，请参考msprof op simulator功能进行仿真，并生成dump数据。

export LD_LIBRARY_PATH=${git_clone_path}/samples/operator/ascendc/0_introduction/1_add_frameworklaunch/CustomOp/build_out/op_host/:$LD_LIBRARY_PATH

生成算子仿真流水图文件。

执行如下命令，参数说明请参见表1。

msopgen sim -c core{id} -d xx/{path of dump data} -subc {sub core id} -out {output path} -reloc {path of .o file or executable file}

表1 参数说明
参数名称	参数描述	是否必选
sim	用于性能仿真相关操作。	是
-c，--core-id	核编号。配置处理器号，如：core0。	是
-d，--dump-dir	dump文件所在路径，可配置为绝对路径或者相对路径。	是
-subc，--subcore_id	子核编号，支持展示单个子核。 dump文件名带有veccore{id}或cubecore{id}时，需配置此参数指定待解析的dump文件。如文件名为core0.veccore0.instr_log.dump，“veccore0”即为subcore id。	二选一说明：仅 Atlas A2 训练系列产品/Atlas 800I A2 推理产品需配置该参数。
-mix，--mixcore-mode	支持展示mix融合算子。	二选一说明：仅 Atlas A2 训练系列产品/Atlas 800I A2 推理产品需配置该参数。

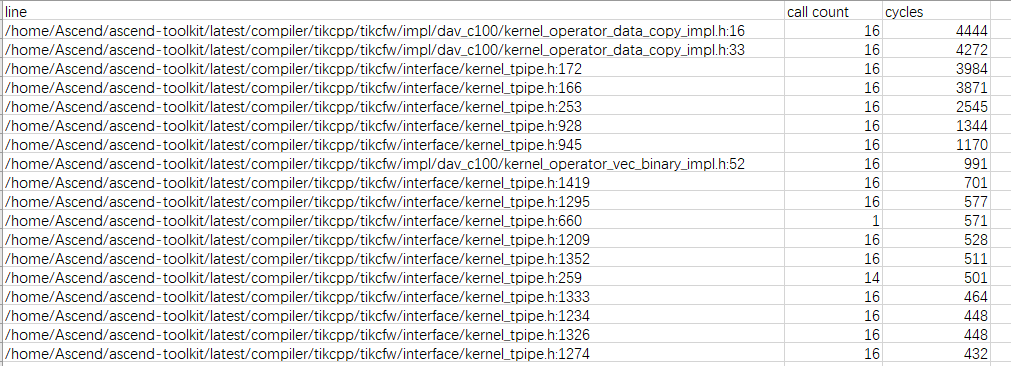

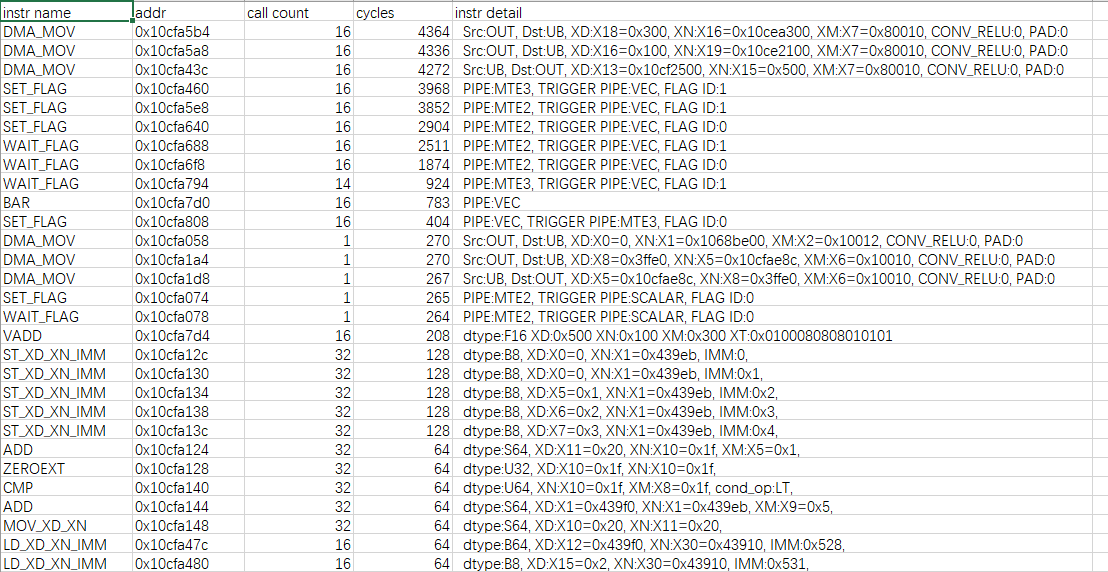

-reloc，--relocatable-file	配置为kernel侧算子编译后生成的.o文件或可执行文件所在路径。进行流水图与代码行的映射，并生成代码行和指令耗时.csv文件。说明：基于算子工程编译生成包含调试信息的.o文件（路径为${git_clone_path}/samples/operator/ascendc/0_introduction/1_add_frameworklaunch/CustomOp/build_out/op_kernel/binary/ascendxxxy/add_custom/AddCustom_*.o），即需要修改CMakePresets.json中CMAKE_BUILD_TYPE为“Debug”，具体可参考编译操作。	否
-out，--output	输出文件的路径，可配置为绝对路径或者相对路径，并且工具执行用户具有可读写权限。	是

执行以下命令。

示例一：

msopgen sim -c core0 -d xx/{model}/ca/add_custom/add_custom_pre_static_add_custom -out ./output_data -subc cubecore0 -reloc xx/.o

-c：指定待解析dump文件的core id，如：core0。
-d：指定性能仿真环境下生成的dump文件所在路径。例如："{model}/ca/add_custom/add_custom_pre_static_add_custom"。
-subc：指定待解析dump文件的subcore id，如文件名为core0.cubecore0.instr_log.dump，“cubecore0”即为subcore id。（仅 Atlas A2 训练系列产品/Atlas 800I A2 推理产品需配置该参数）
-reloc：指定kernel侧算子编译生成的.o文件或可执行文件所在路径。

示例二：

msopgen sim -c core0 -d xx/{model}/ca/add_custom/add_custom_pre_static_add_custom -out ./output_data -mix

-c：指定待解析dump文件的core id，如：core0。
-d：指定性能仿真环境下生成的dump文件所在路径。例如："{model}/ca/add_custom/add_custom_pre_static_add_custom"。
-mix ：配置此参数表示支持展示mix融合算子。

查看算子仿真流水图文件。

可以在Chrome浏览器中输入“chrome://tracing”地址，将输出路径下的dump2trace_core0.json文件拖到空白处打开，通过键盘上的快捷键（W：放大，S：缩小，A：左移，D：右移）进行查看，如下图所示。

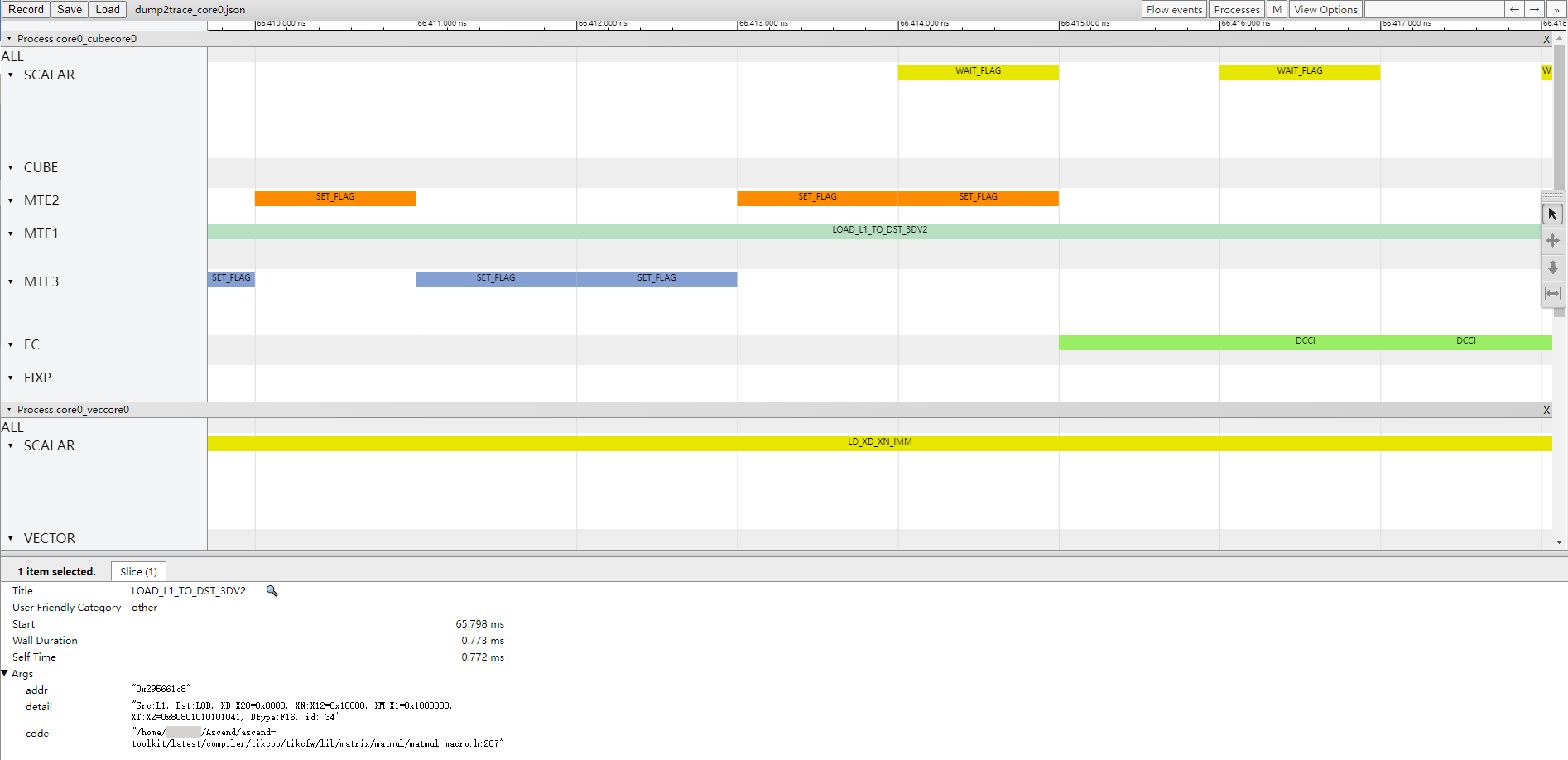

图1 单个子核展示

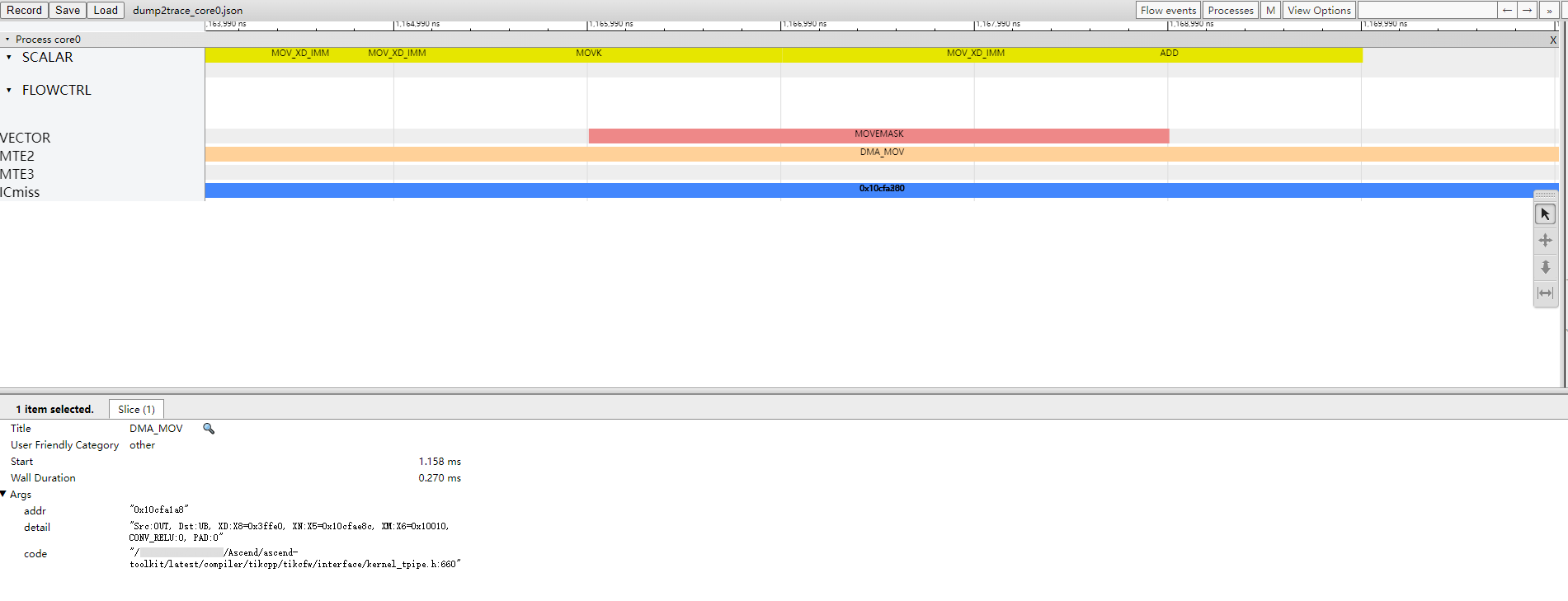

图2 mix融合算子展示

表2 字段说明
字段名	字段含义
VECTOR	向量运算单元。
SCALAR	标量运算单元。
CUBE	矩阵乘运算单元。
MTE1	数据搬运流水，数据搬运方向为：L1 ->{L0A/L0B, UBUF}。
MTE2	数据搬运流水，数据搬运方向为：{DDR/GM, L2} ->{L1, L0A/B, UBUF}。
MTE3	数据搬运流水，数据搬运方向为：UBUF -> {DDR/GM, L2, L1}。
FIXP	数据搬运流水，数据搬运方向为：FIXPIPE L0C -> OUT/L1。（仅 Atlas A2 训练系列产品/Atlas 800I A2 推理产品支持展示）
FLOWCTRL	控制流指令。
ICmiss	未命中icache。
