HCCL数据说明
请参见导出timeline数据获取HCCL数据hccl_{device_id}_{model_id}_{iter_id}.json，其中{device_id}表示设备ID，{model_id}表示模型ID，{iter_id}表示某轮迭代的ID号。
在Chrome浏览器中输入“chrome://tracing”地址，将json文件拖到空白处打开，通过键盘上的快捷键（w：放大 s：缩小 a：左移 d：右移）进行查看。

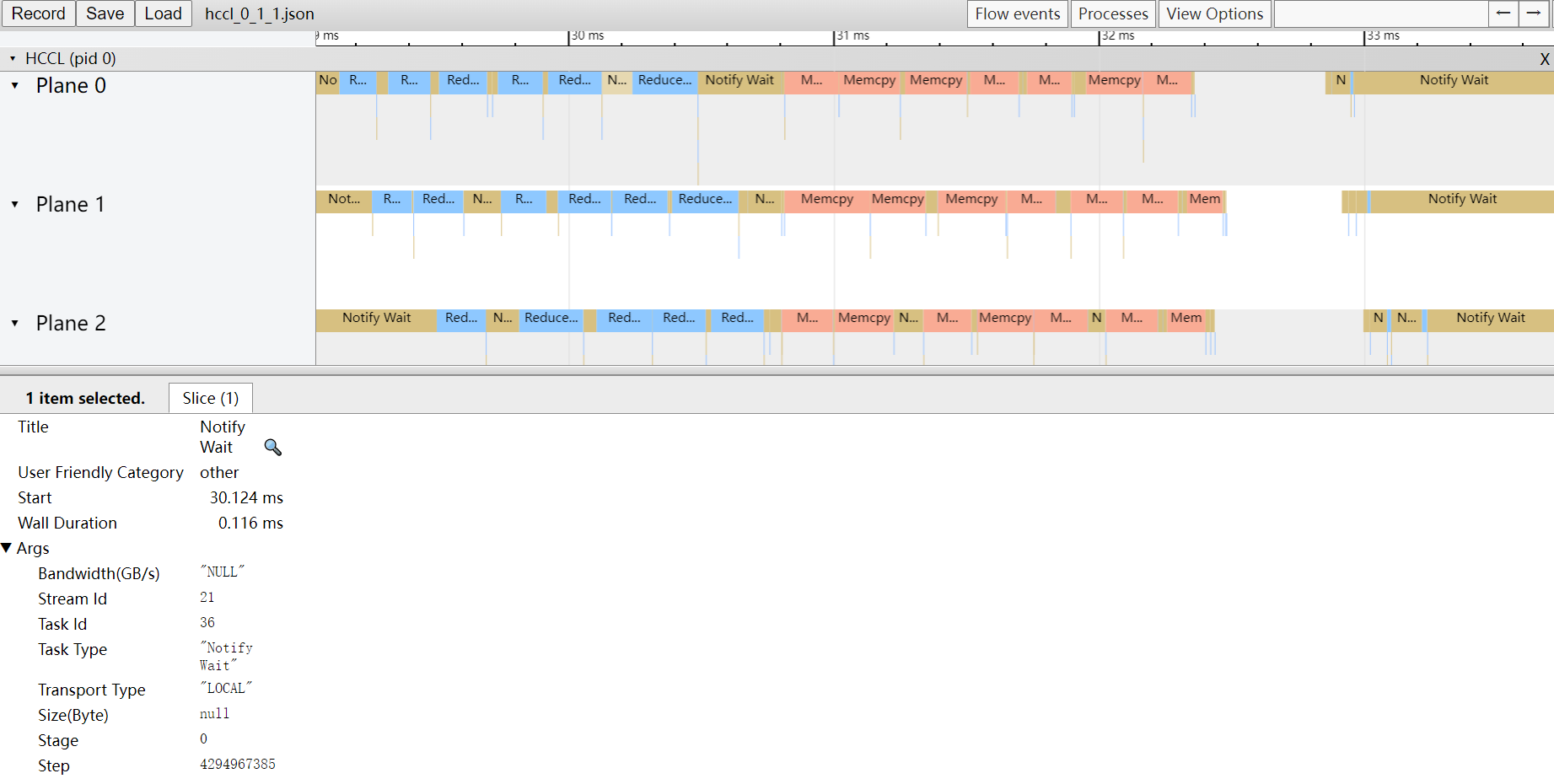

hccl_{device_id}_{model_id}_{iter_id}.json在Chrome浏览器中展示如下。
关键字段说明如下。
|
字段名 |
字段含义 |
|---|---|
|
Start |
显示界面中时间轴上的时刻点，chrome trace自动对齐。单位为ms。 |
|
Wall Duration |
表示当前接口调用耗时。单位为ms。 |
|
Plane ID |
网络平面ID。 |
|
Bandwidth(GB/s) |
带宽大小，单位GB/s。 |
|
Stream Id |
Stream任务的ID号。 |
|
Task Id |
Task任务的ID号。 |
|
Task Type |
Task类型。 |
|
Transport Type |
传输链路类型。 |
|
Size(Byte) |
数据量，单位Byte。 |
父主题： timeline数据说明
