内存通路吞吐率波形图
通过msprof op simulator生成的visualize_data.bin文件可通过MindStudio Insight进行可视化呈现。界面支持查看算子MTE日志通路的内存带宽在时序上的统计分析能力，可协助开发者识别算子各阶段的带宽使用状况，并分析带宽优化的可行性。具体特性支持情况请参见图1。
- 若要使用MindStudio Insight进行查看时，需要单独安装MindStudio Insight软件包，具体下载链接请参见“安装与卸载”。
- 将visualize_data.bin文件导入MindStudio Insight的具体操作请参考导入性能数据。
- MindStudio Insight具体操作和详细字段解释请参考源码（Source） 。
- 内存通路吞吐率波形图功能仅适用于
Atlas A2 训练系列产品/Atlas 800I A2 推理产品/A200I A2 Box 异构组件 和Atlas A3 训练系列产品/Atlas A3 推理系列产品 。 - 此功能默认不开启，--core-id设置对该功能不生效。

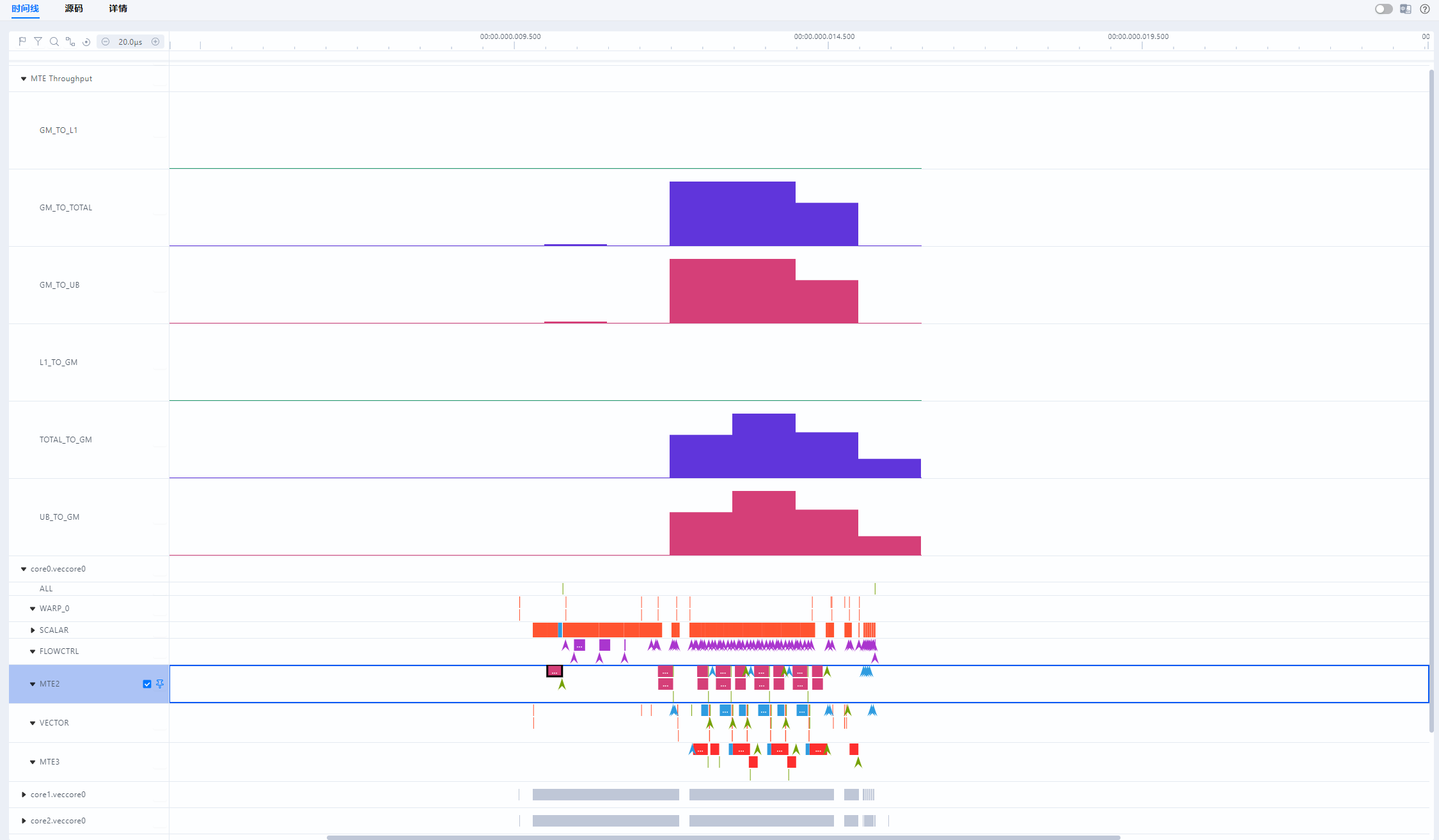

内存通路吞吐率波形图
- 展示各种类型内存通路（当前仅展示GM_TO_L1、GM_TO_TOTAL、GM_TO_UB、L1_TO_GM、TOTAL_TO_GM、UB_TO_GM六个通路）的数据吞吐率（单位为MB/s）。例如，GM_TO_UB表示从GM搬运到UB的吞吐率，GM_TO_TOTAL表示从GM搬运到各内存单元的吞吐率。
- 结合MTE相关指令，观察执行相关命令时的吞吐率，协助用户识别算子性能问题。
- 吞吐率计算所采用的数据是某一个指令多次请求结束时的数据。
- 吞吐率波形图可能出现在某指令的起始时间和结束时间范围内（包含起始时间和结束时间）。例如，持续时间为1~3微秒的指令，吞吐率数据可能分散在1~2微秒、2~3微秒及3~4微秒三个柱状图内。
