ResourceConflictRatio（资源冲突占比）

UB上的bank group、bank conflict和资源冲突在所有指令中的占比数据ResourceConflictRatio.csv，建议减少对于同一个bank的读写冲突或bank group的读读冲突。

bank group是指UB中的一组bank，每个bank group包含多个bank。bank conflict是指在UB中同时访问相同bank的多个线程之间的竞争。

详情介绍请参见下表中的字段说明。

Atlas A2 训练系列产品/Atlas 800I A2 推理产品

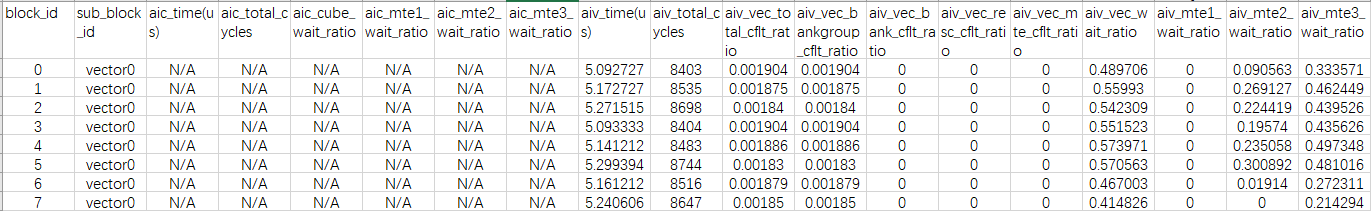

图1 ResourceConflictRatio.csv文件

关键字段说明如下。

表1 字段说明
字段名	字段解释
block_id	Task运行切分数量，对应Task运行时配置的核数。
sub_block_id	Task运行使用的每个block名称和序号。
aic_time(us)	该Task被分配到每个AI Cube Core计算单元上后，每个AI Cube Core计算单元上的执行时间，单位us。
aic_total_cycles	该Task被分配到每个AI Cube Core计算单元上后，每个AI Cube Core计算单元上的执行的cycle总数。
aiv_time(us)	该Task被分配到每个AI Vector Core计算单元上后，每个AI Vector Core计算单元上的执行时间，单位us。
aiv_total_cycles	该Task被分配到每个AI Vector Core计算单元上后，每个AI Vector Core计算单元上的执行的cycle总数。
aic_cube_wait_ratio	代表cube单元被阻塞的cycle数在所有指令执行cycle数中占比。
aiv_vec_total_cflt_ratio	代表所有vector执行的指令被阻塞的cycle数在所有指令执行cycle数中占比。
aiv_vec_bankgroup_cflt_ratio	代表vector执行的指令被bankgroup冲突阻塞的cycle数在所有指令执行cycle数中占比。由于vector指令的block stride的值设置不合理，造成bankgroup冲突。
aiv_vec_bank_cflt_ratio	代表vector执行的指令被bank冲突阻塞的cycle数在所有指令执行cycle数中占比。由于vector指令操作数的读写指针地址不合理，造成bank冲突。
aiv_vec_resc_cflt_ratio	代表vector执行的指令被执行单元资源冲突阻塞的cycle数在所有指令执行cycle数中占比。当算子中涉及多个计算单元，应该尽量保证多个单元并发调度。当某个计算单元正在运行，但算子逻辑仍然往该单元下发指令，就会造成整体的算力没有得到充分应用。
aiv_vec_mte_cflt_ratio	代表vector执行的指令被mte冲突阻塞的cycle数在所有指令执行cycle数中占比。
aiv_vec_wait_ratio	代表vector单元被阻塞的cycle数在所有指令执行cycle数中占比。
ai*_mte1_wait_ratio	代表MTE1被阻塞的cycle数在所有指令执行cycle数中占比。
ai*_mte2_wait_ratio	代表MTE2被阻塞的cycle数在所有指令执行cycle数中占比。
ai*_mte3_wait_ratio	代表MTE3被阻塞的cycle数在所有指令执行cycle数中占比。

Atlas 推理系列产品

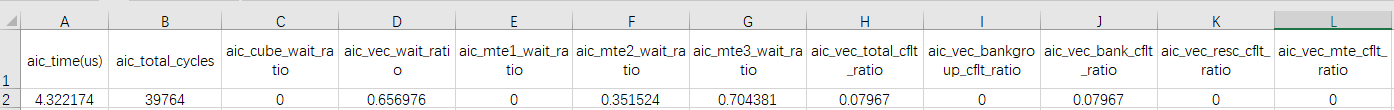

图2 ResourceConflictRatio.csv文件

关键字段说明如下。

表2 字段说明
字段名	字段解释
aic_time(us)	该Task被分配到每个AI Core计算单元上后，每个AI Core计算单元上的执行时间，单位us。
aic_total_cycles	该Task被分配到每个AI Core计算单元上后，每个AI Core计算单元上的执行的cycle总数。
aic_cube_wait_ratio	代表cube单元被阻塞的cycle数在所有指令执行cycle数中占比。
aic_vec_total_cflt_ratio	代表所有vector执行的指令被阻塞的cycle数在所有指令执行cycle数中占比。
aic_vec_bankgroup_cflt_ratio	代表vector执行的指令被bankgroup冲突阻塞的cycle数在所有指令执行cycle数中占比。由于vector指令的block stride的值设置不合理，造成bankgroup冲突。
aic_vec_bank_cflt_ratio	代表vector执行的指令被bank冲突阻塞的cycle数在所有指令执行cycle数中占比。由于vector指令操作数的读写指针地址不合理，造成bank冲突。
aic_vec_resc_cflt_ratio	代表vector执行的指令被执行单元资源冲突阻塞的cycle数在所有指令执行cycle数中占比。当算子中涉及多个计算单元，应该尽量保证多个单元并发调度。当某个计算单元正在运行，但算子逻辑仍然往该单元下发指令，就会造成整体的算力没有得到充分应用。
aic_vec_mte_cflt_ratio	代表vector执行的指令被mte冲突阻塞的cycle数在所有指令执行cycle数中占比。
aic_vec_wait_ratio	代表vector单元被阻塞的cycle数在所有指令执行cycle数中占比。
aic_mte1_wait_ratio	代表MTE1被阻塞的cycle数在所有指令执行cycle数中占比。
aic_mte2_wait_ratio	代表MTE2被阻塞的cycle数在所有指令执行cycle数中占比。
aic_mte3_wait_ratio	代表MTE3被阻塞的cycle数在所有指令执行cycle数中占比。
