PipeUtilization（计算单元和搬运单元耗时占比）
采集计算单元和搬运单元耗时和占比数据PipeUtilization.csv。建议优化数据搬运逻辑，提高带宽利用率。详情介绍请参见下表中的字段说明。

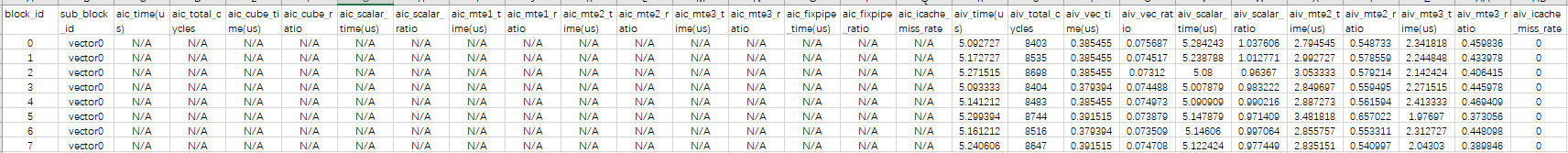

Atlas A2 训练系列产品/Atlas 800I A2 推理产品
|
字段名 |
字段解释 |
|---|---|
|
block_id |
Task运行切分数量，对应Task运行时配置的核数。 |
|
sub_block_id |
Task运行使用的每个block名称和序号。 |
|
aic_time(us) |
该Task被分配到每个AI Cube Core计算单元上后，每个AI Cube Core计算单元上的执行时间，单位us。 |
|
aic_total_cycles |
该Task被分配到每个AI Cube Core计算单元上后，每个AI Cube Core计算单元上的执行的cycle总数。 |
|
aiv_time(us) |
该Task被分配到每个AI Vector Core计算单元上后，每个AI Vector Core计算单元上的执行时间，单位us。 |
|
aiv_total_cycles |
该Task被分配到每个AI Vector Core计算单元上后，每个AI Vector Core计算单元上的执行的cycle总数。 |
|
aiv_vec_time(us) |
代表vec类型指令（向量类运算指令）耗时。 |
|
aiv_vec_ratio |
代表vec类型指令（向量类运算指令）的cycle数在total cycle数中的占用比。 |
|
aic_cube_time(us) |
代表cube类型指令（fp16及s16矩阵类运算指令）耗时。 |
|
aic_cube_ratio |
代表cube类型指令（fp16及s16矩阵类运算指令）的cycle数在total cycle数中的占用比。 |
|
ai*_scalar_time(us) |
代表scalar类型指令（标量类运算指令）耗时。 |
|
ai*_scalar_ratio |
代表scalar类型指令（标量类运算指令）的cycle数在total cycle数中的占用比。 |
|
aic_fixpipe_time(us) |
代表fixpipe类型指令（L0C->GM/L1搬运类指令）耗时。 |
|
aic_fixpipe_ratio |
代表fixpipe类型指令（L0C->GM/L1搬运类指令）的cycle数在total cycle数中的占用比。 |
|
aic_mte1_time(us) |
代表MTE1类型指令（L1->L0A/L0B搬运类指令）耗时，不包括搬运等待时间。 |
|
aic_mte1_ratio |
代表MTE1类型指令（L1->L0A/L0B搬运类指令）的cycle数在total cycle数中的占用比。 |
|
ai*_mte2_time(us) |
代表MTE2类型指令（GM->AICORE搬运类指令）耗时。 |
|
ai*_mte2_ratio |
代表MTE2类型指令（GM->AICORE搬运类指令）的cycle数在total cycle数中的占用比。 |
|
ai*_mte3_time(us) |
代表MTE3类型指令（AICORE->GM搬运类指令）耗时。 |
|
ai*_mte3_ratio |
代表MTE3类型指令（AICORE->GM搬运类指令）的cycle数在total cycle数中的占用比。 |
|
ai*_icache_miss_rate |
代表icache缺失率，即未命中instruction的L1 cache，数值越小越好。 |

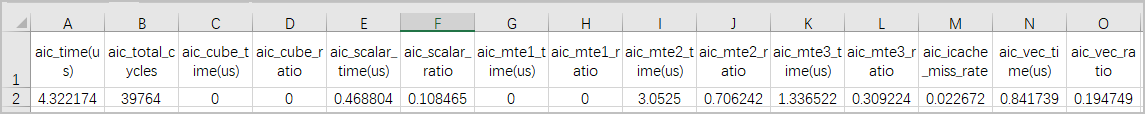

Atlas 推理系列产品
|
字段名 |
字段解释 |
|---|---|
|
aic_time(us) |
该Task被分配到每个AI Core计算单元上后，每个AI Core计算单元上的执行时间，单位us。 |
|
aic_total_cycles |
该Task被分配到每个AI Core计算单元上后，每个AI Core计算单元上的执行的cycle总数。 |
|
aic_cube_time(us) |
代表cube类型指令（fp16及s16矩阵类运算指令）耗时。 |
|
aic_cube_ratio |
代表cube类型指令（fp16及s16矩阵类运算指令）的cycle数在total cycle数中的占用比。 |
|
aic_scalar_time(us) |
代表scalar类型指令（标量类运算指令）耗时。 |
|
aic_scalar_ratio |
代表scalar类型指令（标量类运算指令）的cycle数在total cycle数中的占用比。 |
|
aic_mte1_time(us) |
代表MTE1类型指令（L1->L0A/L0B搬运类指令）耗时，不包括搬运等待时间。 |
|
aic_mte1_ratio |
代表MTE1类型指令（L1->L0A/L0B搬运类指令）的cycle数在total cycle数中的占用比。 |
|
aic_mte2_time(us) |
代表MTE2类型指令（GM->AICORE搬运类指令）耗时。 |
|
aic_mte2_ratio |
代表MTE2类型指令（GM->AICORE搬运类指令）的cycle数在total cycle数中的占用比。 |
|
aic_mte3_time(us) |
代表MTE3类型指令（AICORE->GM搬运类指令）耗时。 |
|
aic_mte3_ratio |
代表MTE3类型指令（AICORE->GM搬运类指令）的cycle数在total cycle数中的占用比。 |
|
aic_icache_miss_rate |
代表icache缺失率，即未命中instruction的L1 cache，数值越小越好。 |
|
aic_vec_time(us) |
代表vec类型指令（向量类运算指令）耗时。 |
|
aic_vec_ratio |
代表vec类型指令（向量类运算指令）的cycle数在total cycle数中的占用比。 |
