内存读写时序图
内存读写时序分析主要针对用户程序Kernel函数的内存读写事件，msTracekit工具可以记录并通过MindStudio Insight工具可视化呈现算子运行过程中对外部存储（Global Memory）和内部存储（Local Memory）的读写事件，以便用户优化算子程序。
MindStudio Insight以图形化的方式展示内存读写时序，使开发者可以直观地看到内存读写事件的时序，以便开发者进行内存瓶颈分析。
- 若要使用MindStudio Insight进行查看时，需要单独安装MindStudio Insight软件包，具体下载链接请参见《MindStudio Insight用户指南》的“安装与卸载”章节。
- MindStudio Insight具体操作请参考《MindStudio Insight用户指南》的“算子调优 > Trace”章节。
- 将memory_records.bin文件导入MindStudio Insight的具体操作请参考《MindStudio Insight用户指南》的“导入性能数据”章节。
- 添加 -g 编译选项会在生成的二进制文件中附带调试信息，建议限制带有调试信息的用户程序的访问权限，确保只有授权人员可以访问该二进制文件子。

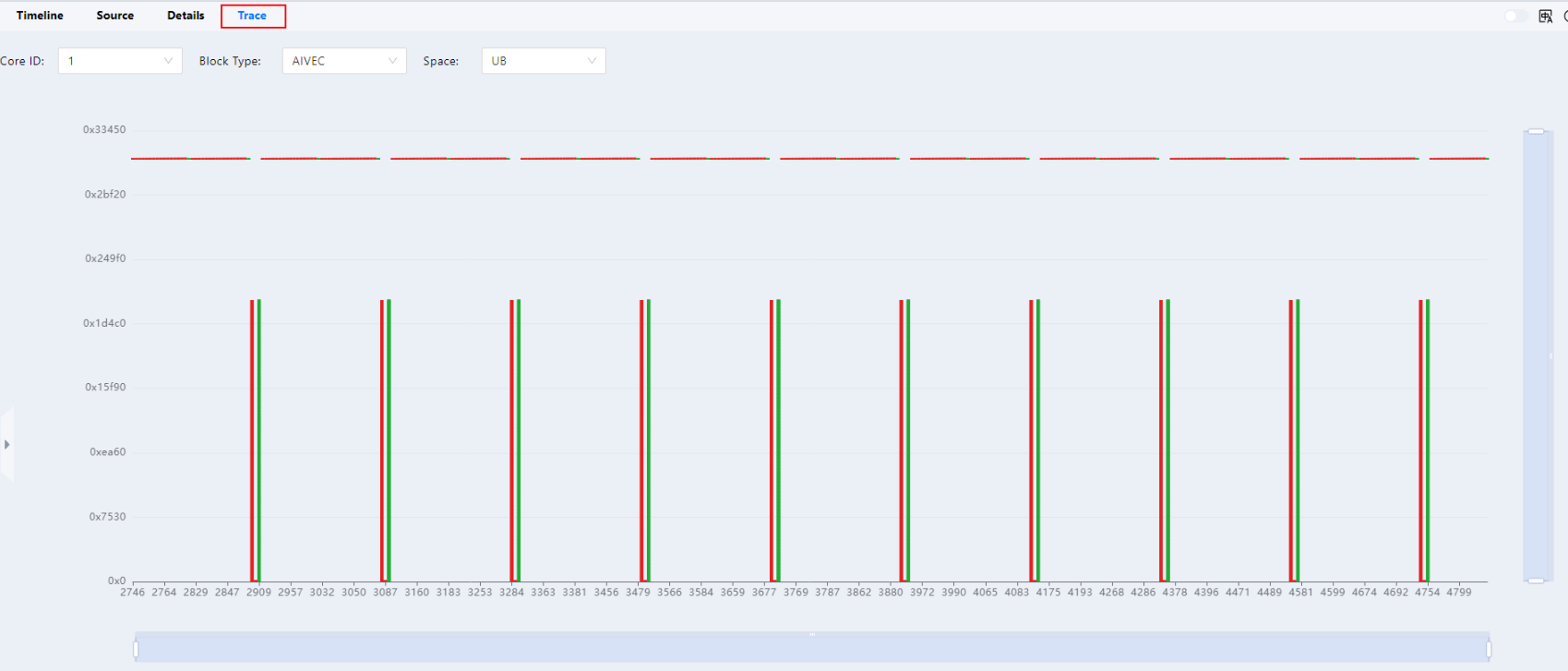

图1 内存读写时序图
横坐标仅展示内存读取的相对顺序，不表示内存读写事件发生的绝对时间。
