M.2 Key E连接器

接口介绍

开发者套件对外提供一个M.2 Key E连接器。

M.2 Key E连接器支持用户配置WIFI/蓝牙模块，支持PCIE+USB接口规格的模块。

接口示例

1. M.2 Key E接口安装WiFi蓝牙模组时，先将模组斜45度插入，如图1所示。
   图1 M.2 Key E接口插入WiFi蓝牙模组

2. 使用M3.0十字螺丝刀拧紧1个M3x4的螺钉，如图2红框标注所示。

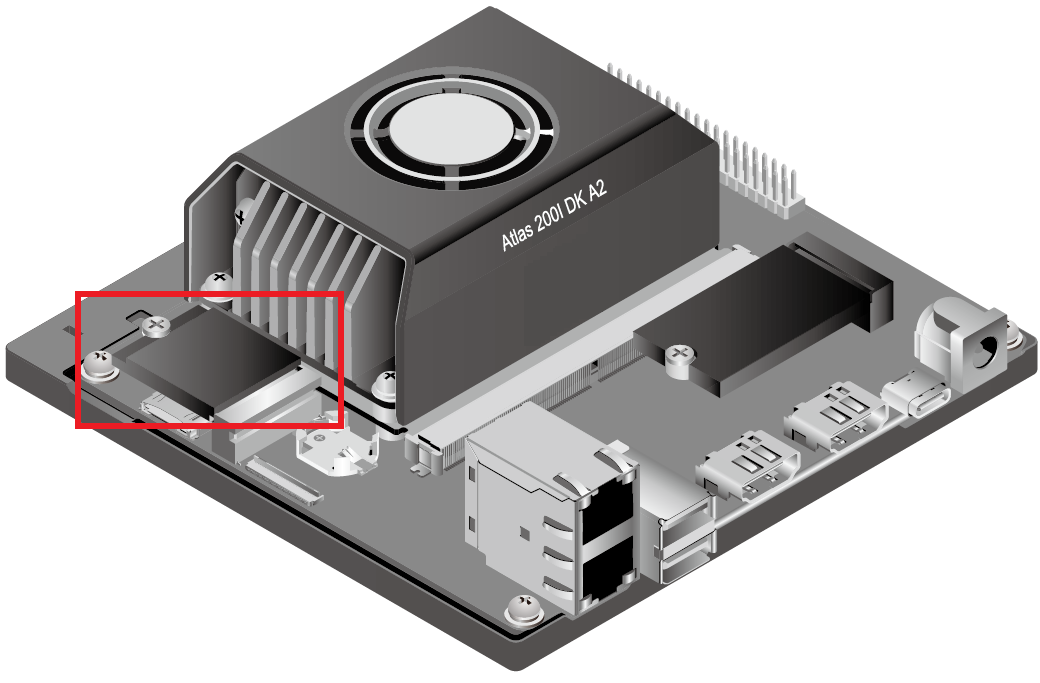

   图2 M.2 Key E WiFi蓝牙模组


调用示例

如果开发者需要连接WIFI，可参考昇腾论坛的WIFI功能使用样例。
