hi_vdec_pic_info

说明

定义视频原始图像帧结构。

定义

typedef struct {
    hi_u32 width;
    hi_u32 height;
    hi_u32 width_stride;
    hi_u32 height_stride;
    hi_pixel_format pixel_format;
    hi_u64 vir_addr;
    hi_u32 buffer_size;
    hi_s16 offset_top;
    hi_s16 offset_bottom;
    hi_s16 offset_left;
    hi_s16 offset_right;
}hi_vdec_pic_info;

成员

成员名称	描述
width	图像宽度，视频解码时使用该参数。 Atlas 200/500 A2推理产品，视频解码场景下，支持对输出图片进行缩放，缩放算法默认为业界通用的Bilinear算法（与OpenCV算法的计算过程类似），当输入码流宽度小于或等于4096时，解码图像经过缩放后的输出宽度范围为[10, 8192]；当输入码流宽度大于4096时，解码图像经过缩放后的输出宽度范围为[128, 8192]。以下场景，VDEC不对输出图片进行缩放：在hi_vdec_pic_info结构体内，将width参数值和height参数值同时设置为0。
height	图像高度，视频解码时使用该参数。 Atlas 200/500 A2推理产品，视频解码场景下，支持对输出图片进行缩放，缩放算法默认为业界通用的Bilinear算法（与OpenCV算法的计算过程类似），当输入码流宽度小于或等于4096时，解码图像经过缩放后的输出高度范围为[6, 8192]；当输入码流宽度大于4096时，解码图像经过缩放后的输出高度范围为[128, 8192]。
width_stride	图像宽度步长，视频解码时，YUV420 semi-planar/YVU420 semi-planar输出时，该值为宽向上16对齐；RGB888/BGR888输出时，该值为宽向上16对齐，再乘3。取值范围：[32, 16384]。
height_stride	图像高度步长，视频解码时，YUV420 semi-planar/YVU420 semi-planar输出时，该值为高向上2对齐；RGB888/BGR888输出时，该值等于高。取值范围：[6, 16384]。
pixel_format	图像像素格式。图像或视频解码时使用该参数。VDEC视频解码输出图片格式参见VDEC功能及约束说明，JPEGD图片解码输出图片格式参见JPEGD功能及约束说明。
vir_addr	解码输出数据在内存中的起始地址。隔行码流场景下，隔行码流每帧发送两场，带两块输出内存；解码时其中一块内存无图像输出，属于正常现象，用户需及时释放内存；隔行码流的解码输出数据都在奇数场对应的输出buffer中。
buffer_size	存放解码图像的缓冲区大小。
offset_top	解码区域相对原图的顶部偏移，JPEG图片解码场景下按指定区域解码时配置，如图1所示，若无需按指定区域解码，需将此值初始化为0。
offset_bottom	解码区域相对原图的底部偏移，JPEG图片解码场景下按指定区域解码时配置，如图1所示，若无需按指定区域解码，需将此值初始化为0。
offset_left	解码区域相对原图的左侧偏移，JPEG图片解码场景下按指定区域解码时配置，如图1所示，若无需按指定区域解码，需将此值初始化为0。
offset_right	解码区域相对原图的右侧偏移，JPEG图片解码场景下按指定区域解码时配置，如图1所示，若无需按指定区域解码，需将此值初始化为0。

注意事项

10bit的数据经过VPC处理（图像处理）之后均会变成8bit。

参考信息

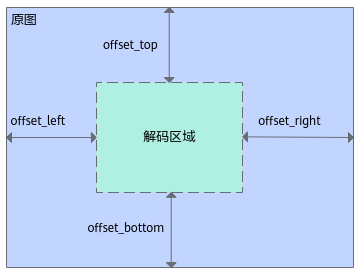

JPEG图片解码场景下，按区域解码的功能示意图如下。

使用区域解码存在以下约束：

对于jpeg图片解码进行区域解码，不支持旋转、软件解码图片；
区域解码的范围不能超出原图大小，并且最小支持32*32，最大支持16384*16384；
使用以下图片格式时，对各偏移值的约束如下：
- HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420或HI_PIXEL_FORMAT_YVU_SEMIPLANAR_420格式：offset_top和offset_left必须为偶数，（height - offset_bottom）和（width - offset_right）必须为偶数。
- HI_PIXEL_FORMAT_YUV_SEMIPLANAR_422或HI_PIXEL_FORMAT_YVU_SEMIPLANAR_422格式：offset_left必须为偶数，（width - offset_right）必须为偶数。
- HI_PIXEL_FORMAT_YUV_SEMIPLANAR_440或HI_PIXEL_FORMAT_YVU_SEMIPLANAR_440：offset_top必须为偶数，（height - offset_bottom）必须为偶数。

图1 按区域解码功能示意图
