HDMI接口

速率

6Gbps

-

拓扑结构

点对点

-

传输线阻抗

差分100ohm、±10%

-

参考面

参考地平面、无跨分割

-

差分对间距

建议4H

H为参考平面介质厚度

PCB布线长度

<2.5inch

FR4（~0.76dB/inch @3GHz）

差分对间skew

数据信号线长以HDMI的时钟信号线长为基准，偏差控制在±25mil以内

-

差分对内等长

2mil

-

信号过孔

换层处添加回流地孔

过孔数量

建议换层次数不超过2次

-

信号过孔阻抗连续性

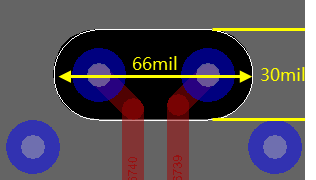

建议进行过孔阻抗单点优化

连接器焊盘阻抗连续性

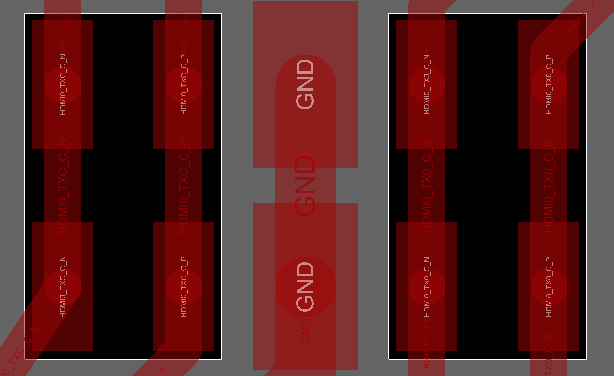

建议对连接器位置做反焊盘优化

ESD防护

靠近接口布局

-

TVS管焊盘阻抗连续性

和层叠，封装，板材相关。参考层挖空，合适反焊盘大小，建议通过仿真决定
