eMMC接口

Atlas 200I A2 加速模块提供一个eMMC (Embedded Multi-Media Card)控制器。

接口特点

支持速率：eMMC支持的模式为HS400（最高带宽400Mbps）向下兼容：HS200/High Speed DDR/High Speed SDR模式。
支持Auto-tuning功能。
支持AMBA（AHB/APB）总线接口。
支持SDMA/ADMA2方式的DMA传输。
支持命令、数据的CRC校验。

表1 接口管脚描述
管脚序号	加速模块信号名	信号方向	信号类型	信号电平	用途/描述
S42	EMMC_CLK	Output	LVCMOS	1.8V	eMMC时钟，须外接10kΩ电阻下拉至GND。
S41	EMMC_CMD	Bidirection	LVCMOS	1.8V	eMMC命令信号，建议在eMMC颗粒侧串接33Ω电阻。
S38	EMMC_DATA0	Bidirection	LVCMOS	1.8V	eMMC数据0，建议在eMMC颗粒侧串接33Ω电阻。
S37	EMMC_DATA1	Bidirection	LVCMOS	1.8V	eMMC数据1，建议在eMMC颗粒侧串接33Ω电阻。
S36	EMMC_DATA2	Bidirection	LVCMOS	1.8V	eMMC数据2，建议在eMMC颗粒侧串接33Ω电阻。
S35	EMMC_DATA3	Bidirection	LVCMOS	1.8V	eMMC数据3，建议在eMMC颗粒侧串接33Ω电阻。
S34	EMMC_DATA4	Bidirection	LVCMOS	1.8V	eMMC数据4，建议在eMMC颗粒侧串接33Ω电阻。
S33	EMMC_DATA5	Bidirection	LVCMOS	1.8V	eMMC数据5，建议在eMMC颗粒侧串接33Ω电阻。
S32	EMMC_DATA6	Bidirection	LVCMOS	1.8V	eMMC数据6，建议在eMMC颗粒侧串接33Ω电阻。
S31	EMMC_DATA7	Bidirection	LVCMOS	1.8V	eMMC数据7，建议在eMMC颗粒侧串接33Ω电阻。
S39	EMMC_DS	Input	LVCMOS	1.8V	eMMC HS400模式读方向时钟，建议在eMMC颗粒侧串接0Ω电阻。
S43	EMMC_POWER_EN	Output	LVCMOS	1.8V	eMMC颗粒电源使能控制信号，高电平有效，需加下拉电阻，默认eMMC颗粒不上电。
S40	/EMMC_RESET	Output	LVCMOS	1.8V	eMMC复位信号，低电平有效。

信号设计要求

Atlas 200I A2 加速模块eMMC接口设计拓扑：

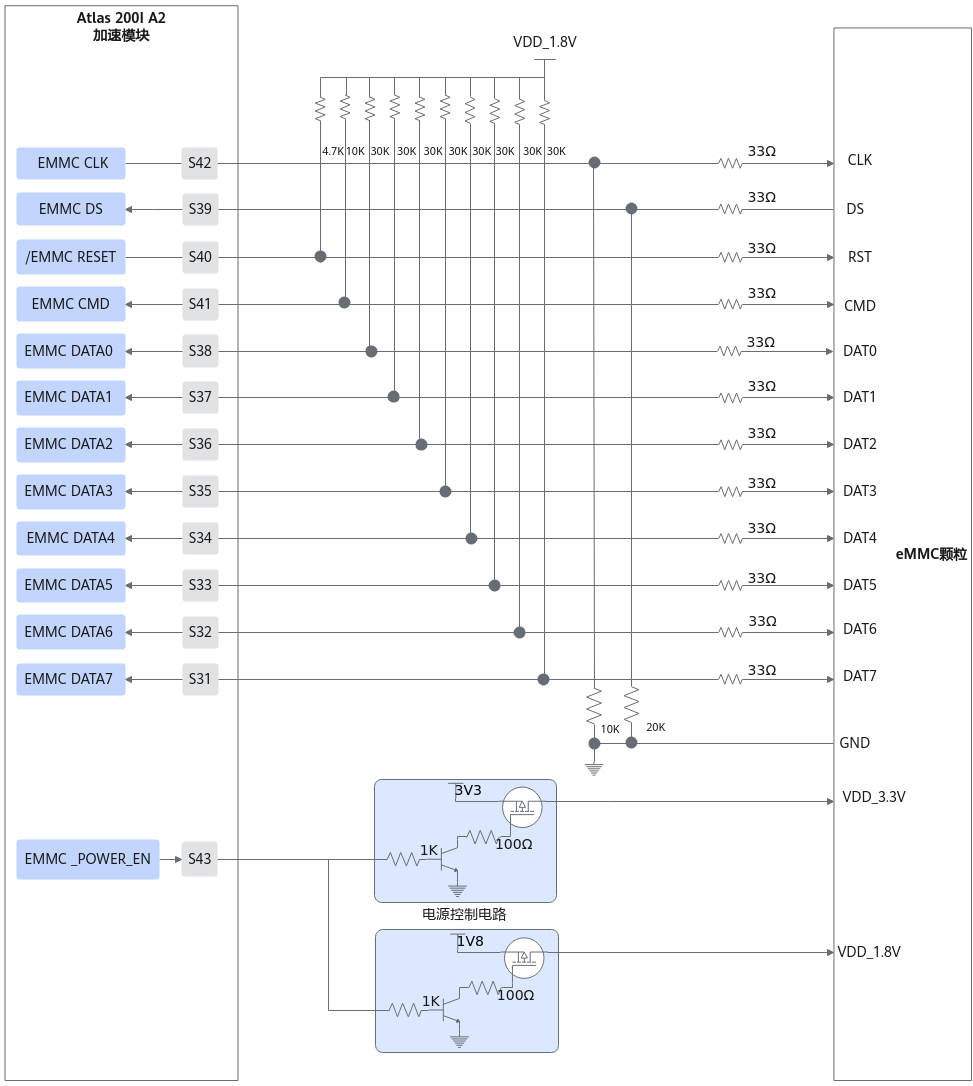

图1 eMMC接口设计参考拓扑图

eMMC工作模式

Bus Speed Mode	Max Clock Frequency[MHz]	Max Bus Speed[MB/s]	Signal Voltage	备注
Backwards Compatibility with legacy MMC card	26	26	1.8V	Backwards Compatibility：1.8V IO电压，1/4/8bit数据位宽，最高26MHz接口时钟。
High Speed SDR	52	52	1.8V	High Speed SDR模式: 1.8V IO电压，1/4/8bit数据位宽，最高52MHz接口时钟。
High Speed DDR	52	104	1.8V	High Speed DDR模式: 1.8V IO电压，只支持8bit数据位宽，最高52MHz接口时钟。
HS200	200	200	1.8V	HS200模式: 1.8V IO电压，4/8bit数据位宽，最高200MHz接口时钟。
HS400	200	400	1.8V	HS400模式: 1.8V IO电压，8bit数据位宽，最高200MHz接口时钟。
