结构设计

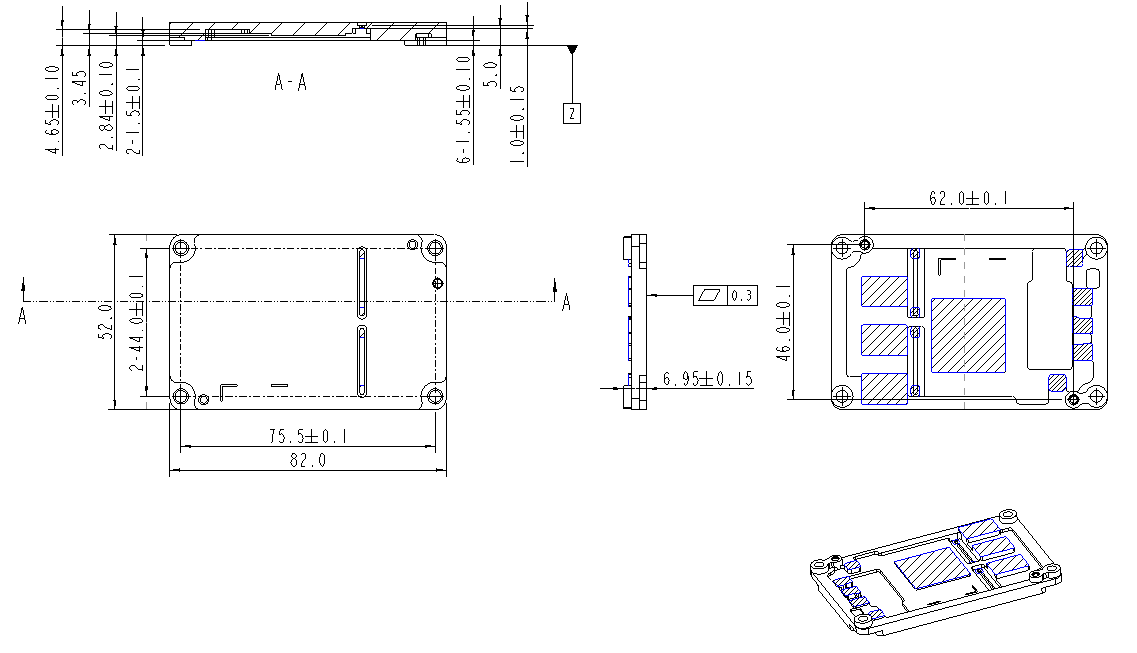

Atlas 200I A2 加速模块导热板结构尺寸如图1所示。

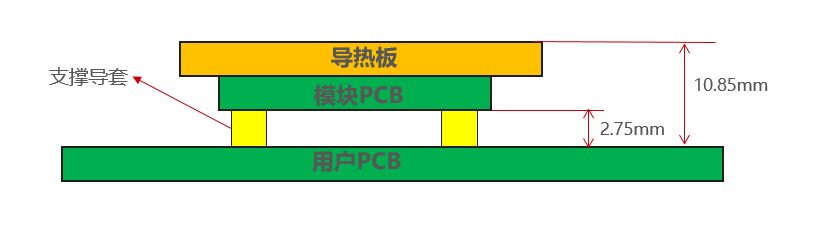

支持配高的连接器，高度如图2所示。

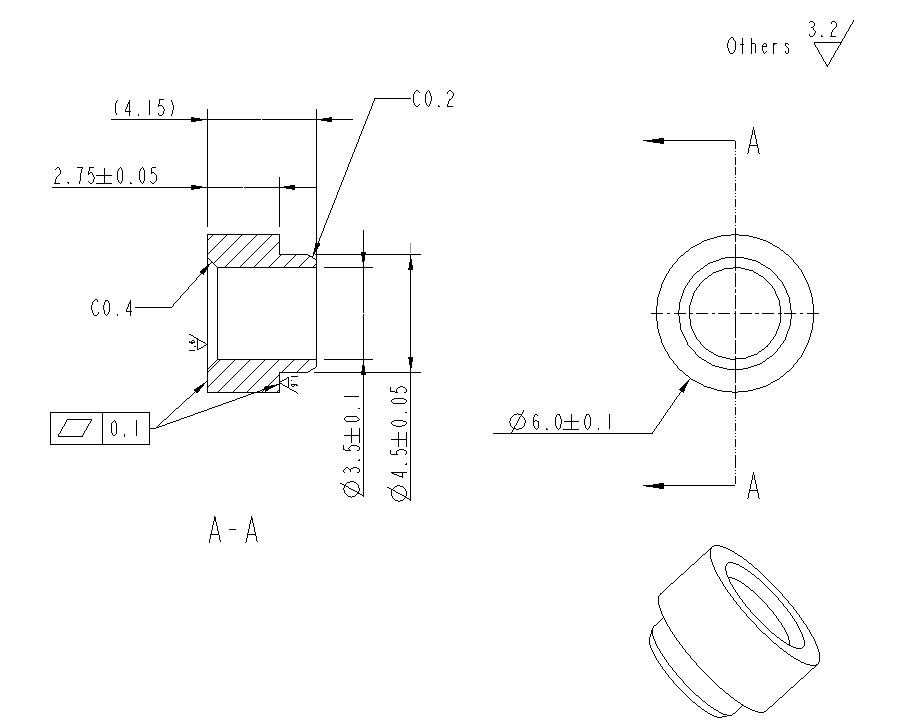

当使用2.7mm配高连接器时，需要2.7mm配高垫，具体尺寸如图3所示。

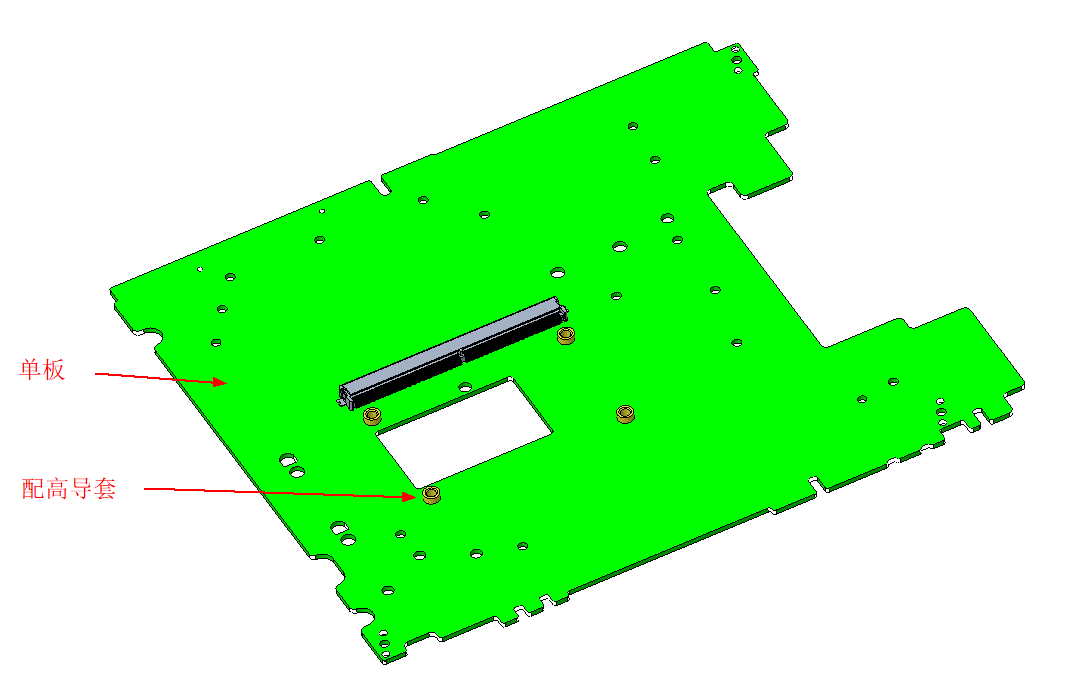

配高垫安装在单板效果图如图4所示。

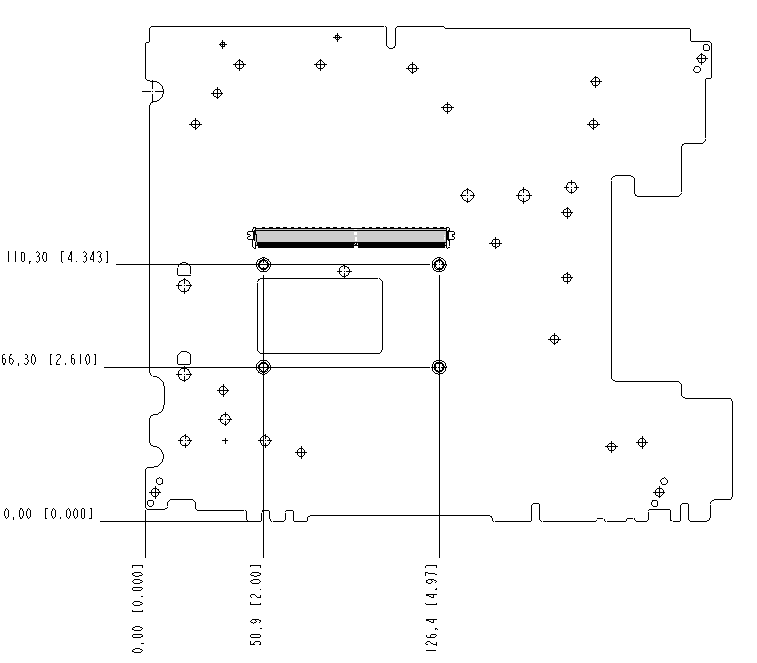

对应PCB上设计定位孔和禁布区尺寸如图5所示。

结构安装信息（孔径、孔位、螺丝安装要求）：

• Atlas 200I A2 加速模块导热板通过2个M2.5x5的盘头螺钉与单板连接固定，紧固力矩1.6kgf。
• Atlas 200I A2 加速模块导热板与金属底盖板固定，通过4个M3.0x16的组合螺钉和单板上的4个导套导向连接，紧固力矩5kgf。
