模型转换和调优入口
前提条件
- 使用MindStudio安装用户，将所转换模型的模型文件以及权重文件上传到Ascend-cann-toolkit开发套件包所在的开发环境。
- 使用Atlas 200/500 A2推理产品进行AOE调优时，避免由于环境配置太低或者内存不足的情况导致AOE调优失败，建议开启NCS服务，在开发环境和运行环境之间建立通信，具体操作请参见《AOE工具使用指南》中的章节。
开启NCS服务后，进行AOE调优时需在“Advanced Options Preview”高级选项配置页签的“Additional Arguments”参数中配置“--ip=xx.xx.xx.xx --port=xxx”与运行环境建立通信，IP和Port为运行环境的IP和端口号。
操作步骤
以下操作以ATC工具为例：

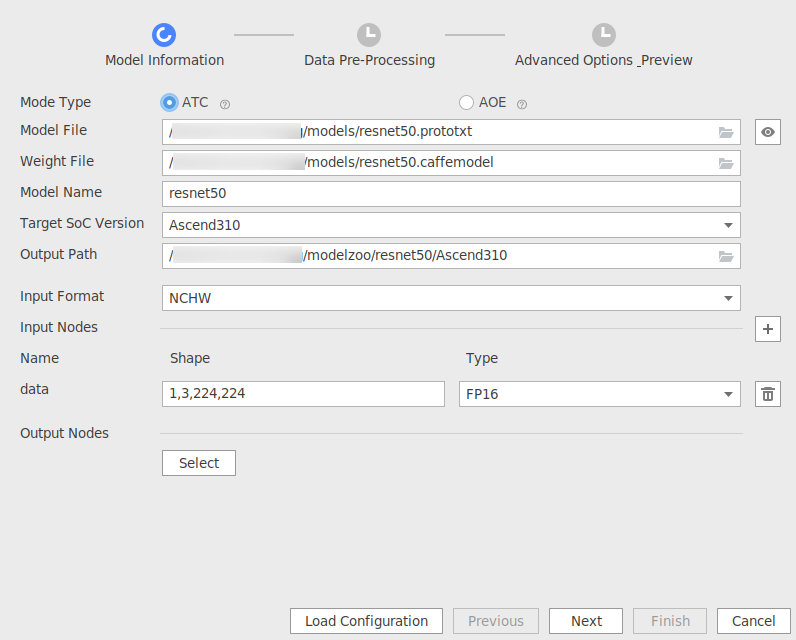

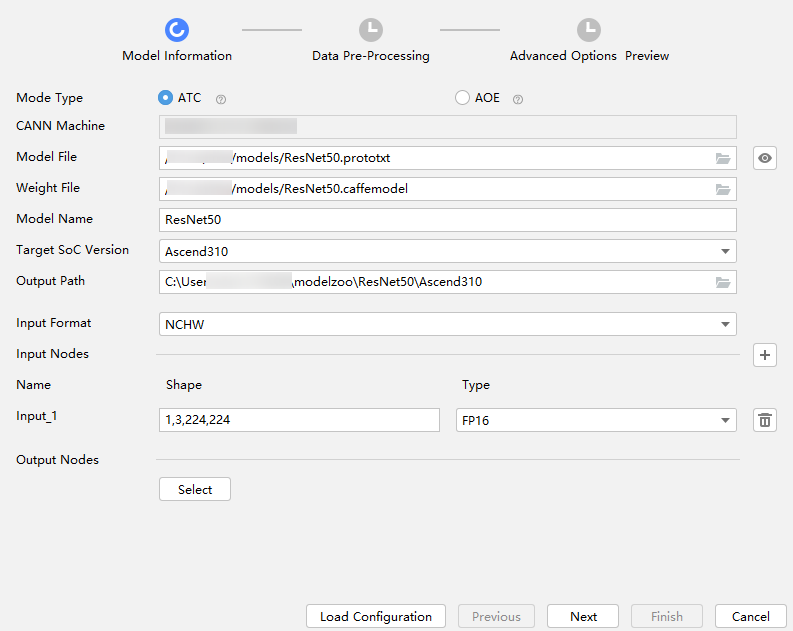

- 打开模型转换和调优页面，在“Model Information”页签中上传模型文件和权重文件，界面参考如图1或图2所示。
参数解释如表1所示。
表1 Model Information界面参数配置 参数
说明
备注
Mode Type
运行模式，默认ATC。
必选。
- ATC：将开源框架的网络模型转换为适配昇腾AI处理器的离线模型，此模式不会对模型进行调优。
- AOE：充分利用有限的硬件资源，对模型进行算子调优或者子网调优，以满足算子和整网的性能要求。
CANN Machine
远程连接CANN所在环境的SSH地址。
必选。
仅Windows系统支持此参数，表现格式为<username>@localhost:端口号。
Model File
模型文件，该模型文件需要取消其他用户写的权限。
必选。
- Linux环境：单击右侧的
或直接输入本地服务器上需要转换的模型文件路径。 - Windows环境：
- 选择“remote path”，在后台服务器路径选择需要转化的模型文件并上传；
- 选择“local path”，单击右侧的
，在Windows本地选择或直接输入需要转化的模型文件路径并上传。
选择好模型文件后，单击右侧的
按钮，可以查看该模型的原始网络结构图，详情请参见•Model File：查看原始模型网络结构图。说明：- 当导入超大模型时，如果提示报错“Failed to get model input shape.”，请在菜单栏选择“Help > Change Memory Settings”，在弹出的Memory Settings窗口中增大内存。
- 配置界面只支持对单个模型进行AOE调优，如需对目录下多个模型进行调优，请在MindStudio界面下方的Terminal窗口执行AOE调优命令。例如：aoe --job_type=1 --model_path=$home/xxx/。
$home/xxx/为待调优模型所在路径，用户根据实际路径自行替换。
Weight File
权重文件。
当原始框架是Caffe时，该参数存在且必选。
Model Name
输出的模型文件名称。
必选。
- 选择模型文件后，该参数会自动填充，用户可以自行修改。
- 如果模型的输出路径已经存在相同名称模型文件，单击“Next”后会提示覆盖原有文件或重命名当前Model Name的信息。
Job Type
调优模式。
Mode Type选择AOE时必选。
取值如下所示，默认为1-Subgraph Auto Tune(SGAT)。
- 1-Subgraph Auto Tune(SGAT)：表示子图调优。
- 2-Operator Auto Tune(OPAT)：表示算子调优。
Target SoC Version
模型转换时指定芯片型号。
Mode Type选择ATC时必选。
请根据板端环境具体芯片形态进行选择。
Output Path
模型文件输出路径。
必选
默认输出路径为$HOME/modelzoo/${Model Name}/${Target SoC Version}/，也可手动输入或单击可单击右侧
进行自定义。Input Format
输入数据格式。
必选。
该参数只支持设置为单个取值。
- 当原始框架是Caffe时，取值为NCHW、ND（表示支持任意维度格式，N<=4），默认为NCHW。
- 当原始框架是ONNX时，取值为NCHW、NCDHW、ND（表示支持任意维度格式，N<=4），默认为NCHW。
- 当原始框架是MindSpore时，取值为NCHW。
- 当原始框架是TensorFlow时，取值为NCHW、NHWC、ND、NCDHW、NDHWC，默认为NHWC。
Input Nodes
模型输入节点信息。
必选。
- 如果选择模型文件并且解析成功，则该参数下方会展示模型输入节点的Shape信息以及Type信息。
- 如果选择模型文件后，无法解析“Input Nodes”，该场景下，需要用户根据模型文件中的相关信息手动输入：单击该参数右侧的
，在弹出界面中输入模型输入节点的Name、Shape信息和输入节点的数据类型Type。 - 如果模型有多个输入，解析成功后，“Input Nodes”参数下方会展示每一个输入节点的Shape信息和Type信息。
说明：
- 若原始框架为MindSpore，Input Nodes不会自动解析对应模型中的输入信息，需要用户自行查看相应的网络模型输入，手动填写。如果不填，后台使用atc命令进行转换时，ATC工具会自动解析网络模型中的相关参数。
- 模型转换工具目前不支持删除模型中默认带动态Shape的节点。
Shape
模型输入的shape信息。
例如图1中的数值分别代表输入数据的N（模型一次处理的图片个数），C（Channel，例如彩色RGB图像的Channel数为3），H（Height），W（Width）。若开启AIPP功能，则此处的H，W取值即为AIPP输出数据的高和宽。
更多输入数据格式设置请参见•Shape：根据输入数据格式分为以下两种设置情...。
Type
指定输入节点的数据类型。
必选。
如果模型有多个输入，只有Type取值不为FP16的节点，才可以配置“Data Pre-Processing”页签；如果Type取值不为FP16的节点无法获取Shape中的H，W信息，也无法配置“Data Pre-Processing”页签。
更多原始框架支持的数据类型以及是否可配置“Data Pre-Processing”页签情况请参见•Type：支持的数据类型。
Output Nodes
指定输出节点信息。
可选。
如果用户想要查看某层算子参数是否合适，则需要将该层算子的参数输出，详细操作请参见•Output Nodes：指定输出节点信息。模型转换后，在相应.om模型文件可以看到该层算子的输出直接作为模型的输出。详细信息请参见模型可视化。
“Output Nodes”参数下方层的算子，默认为全部选中。
Load Configuration
导入上次模型转换的配置文件。
可选。
如果用户之前转换过模型，无论成功与否，在$HOME/modelzoo/${Model Name}/${Target SoC Version}/路径都会生成${Model Name}_config.json配置文件，该文件记录用户模型转换时所选择的配置信息，包括所用模型路径、模型名称、输入输出配置，数据预处理配置等，下次重新转换模型时，通过单击“Load Configuration”选择相应路径下的配置文件，则相应的配置信息会自动填充，用户自行决定是否沿用上次配置还是修改配置后重新进行模型转换。
Model Information界面参数详细说明：
- Model File：查看原始模型网络结构图。
在“Model File”栏选择好模型文件后，单击右侧的
按钮，弹出生成模型网络结构图进度条，之后会弹出该模型的原始网络结构图，在模型网络结构图中可以进行以下操作，具体操作方法请参见可视化界面说明（MindSpore框架的原始网络模型，不支持查看网络结构图。）。- 查看算子信息
- 查看算子输出维度和shape信息

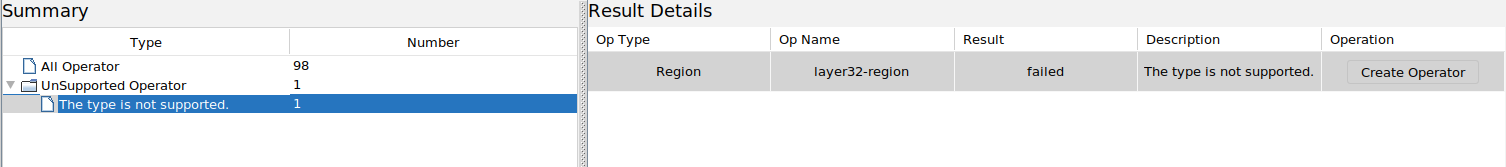

如果用户选择的模型中包括不支持的算子，MindStudio界面“Output”窗口会提示哪些算子不支持并提示shape信息无法获取等信息，在弹出的网络结构图中该算子呈现红色，该场景下无法获取算子的输出维度和shape信息。该场景下的处理方法请参见异常处理。
- 搜索算子
- 搜索算子内部信息
- Shape：根据输入数据格式分为以下两种设置情况。
- 当“Input Format”参数是具有固定形状的输入数据格式，如NCHW、NCDHW等。

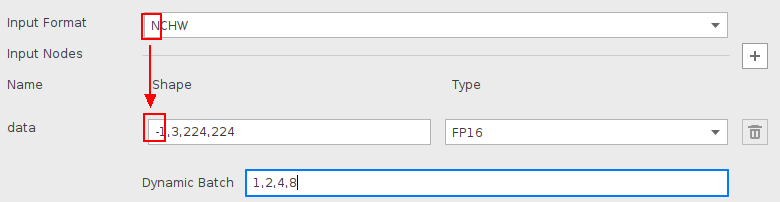

- 设置动态batch：适用于执行推理时，每次处理图片数量不固定的场景。
将解析的shape中的N设置为-1，会在shape下方出现Dynamic Batch Size参数。在其中的编辑框中输入具体的档位数，每一档通过英文逗号分隔。最多支持100档配置，每个档位数值建议限制为：[1~2048]，例如输入1,2,4,8。
如果模型转换时设置了Dynamic Batch Size参数，则使用应用工程进行模型推理时，需要在aclmdlExecute接口之前，增加aclmdlSetDynamicBatchSize接口，用于设置真实的batch档位。关于aclmdlSetDynamicBatchSize接口的具体使用方法，请参见《AscendCL应用软件开发指南（C&C++）》中的章节。

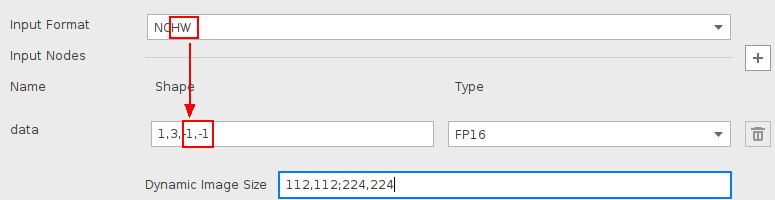

- 设置输入图片的动态分辨率：适用于执行推理时，每次处理图片宽和高不固定的场景。
将解析的shape中的H和W设置为-1，会在shape下方出现Dynamic Image Size参数。在其中的编辑框中输入具体的动态分辨率参数，最少输入两组，每一组参数通过英文分号分隔，组内参数使用英文逗号分隔。最多支持100档配置，例如输入112,112;224,224。
如果模型转换时设置了Dynamic Image Size参数，则使用应用工程进行模型推理时，需要在aclmdlExecute接口之前，增加aclmdlSetDynamicHWSize接口，用于设置真实的分辨率。关于aclmdlSetDynamicHWSize接口的具体使用方法，请参见《AscendCL应用软件开发指南（C&C++）》中的章节。
如果模型转换时设置了动态分辨率，并且要使用“Data Pre-Processing”中的数据预处理功能，该场景下不能设置数据预处理的Crop和Padding功能。
设置动态batch和动态分辨率不能同时使用，一次只能设置其中一个参数。
- 设置动态batch：适用于执行推理时，每次处理图片数量不固定的场景。

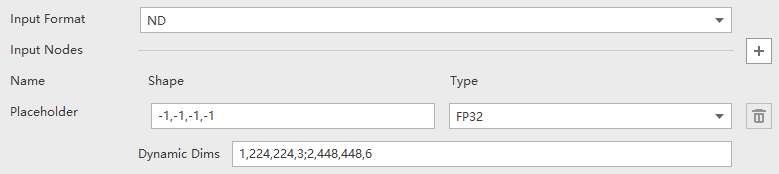

- 当“Input Format”参数为ND，设置ND格式下的动态维度：适用于执行推理时，每次处理任意维度的场景。
根据需要设置-1在Shape中数量及位置，会在Shape下方出现Dynamic Dims参数。在其中的编辑框中输入具体的动态维度参数，最少输入2组，最多100组。组与组之间使用英文分号分隔，组内参数使用英文逗号分隔。组与组之间的内容不能重复，组内的最小维度为1。每组中的参数值与Shape参数中的-1标识的参数依次对应，Shape参数中有几个-1，则每组必须设置几个参数值。例如输入shape信息为“-1,-1,-1,-1”，输入Dynamic Dims参数可以为“1,224,224,3;2,448,448,6”。
- 当“Input Format”参数是具有固定形状的输入数据格式，如NCHW、NCDHW等。
- Type：支持的数据类型。
- 支持的数据类型：
- 若原始框架类型为Caffe、ONNX，支持的数据类型为FP32、FP16、UINT8。
- 若原始框架类型为MindSpore，支持的数据类型为FP32、UINT8。
- 若原始框架类型为TensorFlow，支持的输入数据类型为FP32、FP16、UINT8、Int32、Int64、Bool。
- 根据Type数据类型判断“Data Pre-Processing”页签是否可配置：
- 当原始框架为Caffe、ONNX和MindSpore时，只有Type取值为UINT8，2中“Data Pre-Processing”页签才支持配置，其他类型不支持配置。如果模型有多个输入，只有Type取值为UINT8的节点，才可以配置“Data Pre-Processing”页签；如果Type取值为UINT8的节点无法获取Shape中的H，W信息，也无法配置“Data Pre-Processing”页签。
- 当原始框架为TensorFlow时，只有Type取值不为FP16，2中“Data Pre-Processing”页签才支持配置：
- 如果Type取值为UINT8，则“Data Pre-Processing”页签默认开启，且不可以关闭。
- 如果Type取值为FP32、Int32、Int64、Bool中的一种，则“Data Pre-Processing”页签默认关闭，可手动开启。
- 支持的数据类型：
- Output Nodes：指定输出节点信息。
单击“Select”在弹出的网络拓扑结构中，选中某层节点，右击选择，该层由蓝色标签进行标记，单击“OK”后，在“Output Nodes”参数下面会看到标记层的算子，右击选择取消选中。
- Op Name：标记层的算子名称。
- Data Type：算子输出的数据类型，包括FP32、UINT8、FP16，通过该参数用户可以设置单个算子的输出数据类型。
- 如果不标记某层算子或标记后Output Nodes节点下方不选中某个算子，则模型的输出默认为最后一层的算子信息。
- 如果标记某层算子，并且标记后Output Nodes节点下方选中某个或多个算子，则模型输出为Output Nodes节点下方选中的算子。
- 如果模型转换过程中该算子被融合掉，则该算子不能作为输出节点。
- 如果用户选择的模型中包括不支持的算子，则单击“Select”后，MindStudio界面“Output”窗口会提示哪些算子不支持并提示shape信息无法获取等信息，在弹出的网络结构图中该算子呈现红色，该场景下无法获取算子的输出维度和shape信息。
- 若原始框架为MindSpore，该参数无法编辑，不支持指定输出节点信息。

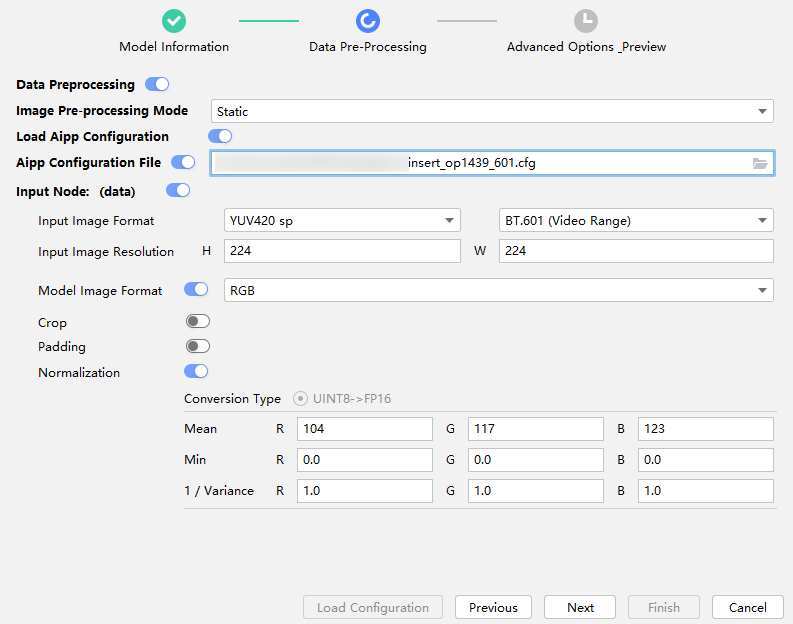

- 单击“Next”，进入“Data Pre-Processing”配置数据预处理页签，界面参考如图3所示。
参数说明如表2所示。
表2 Data Pre-Processing界面参数配置 参数
说明
备注
Image Pre-processing Mode
图片预处理模式， 包括如下两种：
- Static：静态AIPP。
- Dynamic：动态AIPP。
-
Image Pre-processing Mode取值为Static，如下参数需要配置：
Load Aipp Configuration
AIPP配置加载功能。动态AIPP不支持此功能。
此功能默认关闭，开启此功能后，在“Aipp Configuration File”输入框中选择对应的配置文件。
加载配置文件后，所有“Input Node： (data)”和“Input Node： (im_info)”下的参数按照配置文件自动设置。如有需要，打开“Aipp Configuration File”右侧的开关，界面下方将会展示“Input Node： (data)”和“Input Node： (im_info)”中的所有参数，用户可对其进行自定义修改。
Input Node： (data)
节点配置开关，可以控制是否对该节点开启AIPP。
Input Node： (im_info)
模型有两个输入时，该参数才出现，表示对模型的第二个输入开启AIPP。
只有图1中Input Nodes参数对应im_info节点的Type取值为UINT8，并且能获取模型的宽和高，该参数才会自动开启。Input Node： (im_info)中的im_info根据解析的模型不同而变化。
Input Image Format
输入图片格式。
更多图片输入格式详情请参见•Input Image Format：根据图片...。
Input Image Resolution
原始图片大小。
- 如果“Input Image Format”取值为“YUV420 sp”，要求原始图片的宽和高取值是偶数。
- 如果1中“Shape”设置了动态分辨率参数，即原始图片的宽和高不确定，要求其宽和高取值为0。
Model Image Format
模型处理图片格式。该参数同时也是色域转换开关，默认开启。当输入图片格式与模型处理文件格式不一致时需要开启。
输入图片格式不同，模型处理图片格式不同，更多格式说明请参见•Model Image Format：根据图片...。
Crop
抠图开关，若开启，则表示启用抠图功能。默认关闭。
开启该参数后，下方会出现如下两个参数，参数说明以及抠图约束请参见•Crop：抠图开关开启后，参数解释以及抠图约束...。
Padding
Padding使能开关，若开启，则表示启用补边功能。默认关闭。
Padding Area [L][R][B][T]取值范围为[0,32]。AIPP经过Padding后，输出的图片的高和宽要与模型需要的高和宽保持一致。
Normalization
归一化开关。
开启后，其中“Conversion Type”表示计算规则，包括Mean、Min、Variance三个配置项。
Mean
每个通道的均值。
当开启“Normalization”参数时才呈现，该参数的具体显示以及值的详情请参见•Mean：根据“Model Image For...。
Min
每个通道的最小值。
当开启“Normalization”参数时才呈现，该参数的具体显示以及值的详情请参见•Min：根据“Input Image Form...。
1/Variance
每个通道的方差的倒数。
当开启“Normalization”参数时才呈现，该参数的具体显示以及值的详情请参见•1/Variance：根据“Input Ima...。
Image Pre-processing Mode取值为Dynamic，如下参数需要配置：
Input Node： (data)
动态AIPP节点配置开关，可以控制是否对该节点开启动态AIPP。
Input Node： (im_info)
模型有两个输入时，该参数才出现，表示对模型的第二个输入开启动态AIPP。
只有图1中Input Nodes参数对应im_info节点的Type取值为UINT8，并且能获取模型的宽和高，该参数才会自动开启。Input Node： (im_info)中的im_info根据解析的模型不同而变化。
Max Image Size (Byte)
输入图像最大的size，动态AIPP必须配置（如果为动态batch场景，N为最大档位数的取值）。
根据输入图像格式确定该参数的取值，详情请参见•Max Image Size (Byte)：根...。
Data Pre-Processing界面参数详细说明：
- Input Image Format：根据图片输入格式，分为以下几种情况。
- 若取值为YUV420 sp、YVU420 sp、YUV422 sp、YVU422 sp，则右侧会出现输入数据类型选项：
BT.601(Video Range)、BT.601(Full Range)、BT.709(Video Range)、BT.709(Full Range)
不同的类型，对应不同的色域转换配置（色域转换，用于将输入的数据格式，转换为模型需要的格式，具体色域转换系数会在模型转换完成后生成在insert_op.cfg配置文件中）其中：
- BT.601是标准清晰度视频的格式，定义于SDTV标准中。
- BT.709是标准化高清晰度视频的格式，定义于HDTV标准中。
两种标准又分为NARROW(Video Range)和WIDE(Full Range)，其中：
NARROW取值范围为：
；WIDE取值范围为：
，关于如何判断输入数据的标准，请参见《ATC工具使用指南》中的章节“FAQ > 使用AIPP色域转换模型时如何判断视频流的格式标准”章节。 - 若取值为YUV400，不支持色域转换。
- 若取值为RGB package、BGR package、ARGB package、RGBA package、ABGR package、BGRA package，则不会出现右侧的输入数据类型选项，根据输出（Model Image Format）参数的取值不同，模型转换完成后，数据预处理配置文件insert_op.cfg中如下参数的取值不同：
- 若取值为BGR package，输出为RGB；或取值为RGB package，输出为BGR：
#色域转换前，R通道与B通道交换开关/U通道与V通道交换开关 rbuv_swap_switch : true
- 若取值为BGR package，输出为BGR；或取值为RGB package，输出为RGB：
#色域转换前，R通道与B通道交换开关/U通道与V通道交换开关 rbuv_swap_switch : false
- 若取值为ARGB package，输出为RGBA；或取值为ABGR package，输出为BGRA：
#色域转换前，R通道与B通道交换开关/U通道与V通道交换开关 rbuv_swap_switch : false #色域转换前，RGBA->ARGB, YUVA->AYUV交换开关 ax_swap_switch : true
- 若取值为ARGB package，输出为BGRA；或取值为ABGR package，输出为RGBA：
rbuv_swap_switch : true ax_swap_switch : true
- 若取值为RGBA package，输出为RGBA；或取值为BGRA package，输出为BGRA：
rbuv_swap_switch : false ax_swap_switch : false
- 若取值为RGBA package，输出为BGRA；或取值为BGRA package，输出为RGBA：
rbuv_swap_switch : true ax_swap_switch : false
- 若取值为BGR package，输出为RGB；或取值为RGB package，输出为BGR：
- 若取值为YUV420 sp、YVU420 sp、YUV422 sp、YVU422 sp，则右侧会出现输入数据类型选项：
- Model Image Format：根据图片格式输入不同，模型处理图片格式不同，分为以下几种情况。
- 若“Input Image Format”取值为YUV420 sp、YVU420 sp、YUV422 sp、YVU422 sp、BGR package，则“Model Image Format”取值为RGB、BGR。
- 若“Input Image Format”取值为RGB package，则“Model Image Format”取值为RGB、BGR、GRAY。
- 若“Input Image Format”取值为YUV400，则“Model Image Format”取值只能为GRAY。
- 若“Input Image Format”取值为ARGB package、RGBA package、ABGR package、BGRA package，则“Model Image Format”取值为RGBA、BGRA。
- 若2中“Aipp Configuration File”选择的AIPP配置文件是读不出RGB数据的异常文件，则“Model Image Format”默认取值为GRAY。
- Crop：抠图开关开启后，参数解释以及抠图约束如下所示。
- 开启该参数后，下方会出现如下两个参数：
- Cropping Start：抠图开始位置。Cropping Start [H][W]的取值范围要小于Input Image Resolution [H][W]（原始图片的高和宽）。
- Cropping Area：抠图大小，默认抠图大小的宽和高来自图1“Input Nodes”参数中Shape参数取值的宽和高，修改的宽和高取值不能超过原始图片Input Image Resolution对应参数的取值。
- 抠图约束如下：
- 若“Input Image Format”取值为YUV420 sp、YVU420 sp，则Cropping Start [H][W]都必须为偶数。
- 若“Input Image Format”取值为YUV422 sp、YVU422 sp，则Cropping Start [W]必须为偶数。
- 若“Input Image Format”取值为其他值，对Cropping Start [H][W]没有约束。
- 若开启抠图功能，则Input Image Resolution >= Cropping Area + Cropping Start。
若开启抠图功能，并且没有开启Padding，该场景下Cropping Area [H][W]才能取值为0或不配置，此时抠图大小Cropping Area [H][W]取值来自图1Input Nodes中shape取值的高和宽（模型文件input shape中的高和宽）。
- 开启该参数后，下方会出现如下两个参数：
- Mean：根据“Model Image Format”参数的取值，该参数的具体显示和值如下所示。
- 若“Model Image Format”为RGB时，则该参数显示为Mean: [R][G][B]，每个通道的默认值为104、117、123，可根据需要手动修改默认值。
- 若“Model Image Format”为BGR时，则该参数显示为Mean: [B][G][R]，每个通道的默认值为104、117、123，可根据需要手动修改默认值。
- 若“Model Image Format”为GRAY时，则该参数显示的默认值为104，可根据需要手动修改默认值。
- 若“Model Image Format”为RGBA时，则该参数显示为Mean: [R][G][B][A]，每个通道的默认值为104、117、123、0，可根据需要手动修改默认值。
- 若“Model Image Format”为BGRA时，则该参数显示为Mean: [B][G][R][A]，每个通道的默认值为104、117、123、0，可根据需要手动修改默认值。
- Min：根据“Input Image Format”参数的取值，该参数的具体显示和值如下所示。
- 若“Input Image Format”为YUV420 sp、YVU420 sp、YUV422 sp、YVU422 sp、YUV400、RGB package、BGR package，则该参数显示为Min: [R][G][B]，每个通道的默认值都为0。
- 若“Input Image Format”为ARGB package、RGBA package、ABGR package、BGRA package，则该参数显示为Min: [R][G][B][A]，每个通道的默认值都为0。
- 1/Variance：根据“Input Image Format”参数的取值，该参数的具体显示和值如下所示。
- 若“Input Image Format”为YUV420 sp、YVU420 sp、YUV422 sp、YVU422 sp、YUV400、RGB package、BGR package，则该参数显示为1/Variance: [R][G][B]，每个通道的默认值都为1.0。
- 若“Input Image Format”为ARGB package、RGBA package、ABGR package、BGRA package，则该参数显示为1/Variance: [R][G][B][A]，每个通道的默认值都为1.0。
- Max Image Size (Byte)：根据图像输入格式的不同，该参数的取值也不同，该参数的具体取值如下所示。
- 若输入图像格式为YUV400_U8，则Max Image Size>=N * Input Image Resolution [W] * Input Image Resolution [H] * 1。
- 若输入图像格式为YUV420SP_U8，则Max Image Size>=N * Input Image Resolution [W] * Input Image Resolution [H] * 1.5。
- 若输入图像格式为XRGB8888_U8，则Max Image Size>=N * Input Image Resolution [W] * Input Image Resolution [H] * 4。
- 若输入图像格式为RGB888_U8，则Max Image Size>=N * Input Image Resolution [W] * Input Image Resolution [H] * 3。
模型转换是否开启AIPP功能，执行推理业务时，对输入图片数据的要求：
模型转换时开启AIPP，在进行推理业务时，输入图片数据要求为NHWC排布，该场景下最终与AIPP连接的输入节点的格式被强制改成NHWC，该场景下可能与1中“Model Information”页签中“Input Format”参数指定的数据格式不一致。

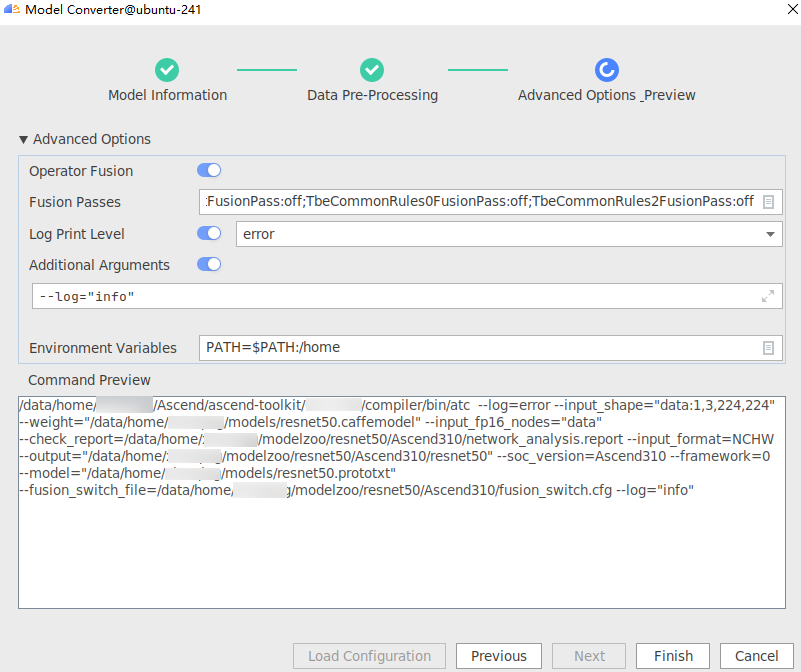

- 单击“Next”，进入“Advanced Options Preview”高级选项配置页签，界面参考如图4所示。
参数说明如表3所示。
表3 Advanced Options Preview界面参数配置 参数
说明
备注
Operator Fusion
是否关闭融合功能。- 打开表示关闭融合功能。打开该项将显示“Fusion Passes”。
- 关闭表示开启融合功能。参数默认关闭，即默认打开融合功能。
如果使用昇腾模型压缩工具量化后的模型通过模型转换得到.om离线模型，然后进行精度比对，则需要打开该开关。打开后，模型转换完毕，在生成om模型的同级目录下，会生成fusion_switch.cfg配置文件，该文件记录哪些功能被关闭。
说明：关闭融合功能时，仅关闭配置文件中指定的融合规则，当前可以关闭的融合规则请参见《图融合和UB融合规则参考》，但是由于系统机制，其他融合规则无法关闭。
Fusion Passes
需要关闭的融合规则。
打开“Operator Fusion”功能，会显示该项。默认关闭的融合规则以及如何添加需要关闭的融合规则详情请参见•Fusion Passes：默认关闭的融合规则...。
Log Print Level
日志级别配置开关，可以控制是否打印模型转换过程中对应级别的日志信息。
- 打开表示可以设置日志级别并打印对应级别的日志信息；
- 关闭表示不打印日志信息。参数默认关闭。
日志级别：
- error：输出error/event级别的运行信息。
- warning：输出warning/error/event级别的运行信息。
- info：输出info/warning/error/event级别的运行信息。
- debug：输出debug/info/warning/error/event级别的运行信息。
Additional Arguments
扩展转换参数。
- 模型转换界面不支持配置，但是ATC或者AOE工具支持的参数，均可通过此选项进行扩展。最多支持输入2048个字符。
- 在下方编辑框中输入ATC或者AOE工具可用的参数，用户根据实际情况进行填写，多个参数使用空格分隔。详细参数请参见《ATC工具使用指南》的“参数说明”章节或者《AOE工具使用指南》的“AOE参数说明”章节，例如：--log=info。
- 如果界面已经有模型转换支持的参数，例如该页签中的设置模型转换过程中日志的级别参数“Log Print Level”，对应ATC工具中的“--log”参数，则在“Additional Arguments”再次配置“--log”参数为其他数值，例如配置为“--log="info"”，则“Log Print Level”参数中指定的模式不生效。
Environment Variables
环境变量。可选参数，请根据实际自行配置。
- 在文本框中添加环境变量。环境变量_1=值1；环境变量_2=值2，多个环境变量用英文分号隔开。
例如：TE_PARALLEL_COMPILER=8;REPEAT_TUNE=False
环境变量解释：
- TE_PARALLEL_COMPILER：AOE场景下，算子编译所需环境变量。
- REPEAT_TUNE：AOE场景下，是否重新发起调优所需环境变量。
- 单击文本框后的
图标，在弹出的对话框中单击
填写。
- 在Name中输入环境变量名称：PATH_1。
- 在Value中输入环境变量值：值1。
环境变量的详细配置请参见《AOE工具使用指南》的章节。
Command Preview
模型转换和调优使用的ATC或者AOE参数预览。不支持修改。
- 在所有页签配置完相关参数后，该区域会给出界面参数转换成ATC或者AOE命令的结果预览，例如“Log Print Level”参数配置为“error”，则“Command Preview”区域展示的atc命令为“--log=error”。
- 如果“Additional Arguments”中再次配置界面已有的参数，例如配置为“--log="info"”，则“Command Preview”区域会追加相应的参数，模型转换和调优时，“Command Preview”区域后面的参数取值会覆盖前面已有的参数。
Advanced Options Preview界面参数详细说明：
- Fusion Passes：默认关闭的融合规则以及如何添加需要关闭的融合规则如下所示。
- 默认关闭的融合规则：
V100RequantFusionPass、V200RequantFusionPass、ConvConcatFusionPass、SplitConvConcatFusionPass、TbeEltwiseQuantFusionPass、TbeConvDequantVaddReluQuantFusionPass、TbeConvDequantVaddReluFusionPass、TbeConvDequantQuantFusionPass、TbeDepthwiseConvDequantFusionPass、TbeFullyconnectionElemwiseDequantFusionPass、TbeConv2DAddMulQuantPass、TbePool2dQuantFusionPass、TbeAippConvReluQuantFusion、TbeCommonRules0FusionPass、TbeCommonRules2FusionPass。
- 添加需要关闭的融合规则：
- 在文本框中输入需要关闭的融合规则。融合规则名称1:off；融合规则名称2:off，多个融合规则之间用英文分号隔开。
- 单击文本框后的
图标，在弹出的对话框中单击
填写。
- 在Name中输入融合规则名称：融合规则名称1。
- 在Value中输入环境变量值：off。
用户需要确保输入的融合规则的正确性。
- 默认关闭的融合规则：
- 单击“Finish”，开始进行模型转换。
在MindStudio界面下方，“Output”窗口会显示模型转换过程中的日志信息，如果提示“Model converted successfully”，则表示模型转换成功。“Output”窗口会显示模型转换所用的命令、所设置的环境变量、模型转换的结果、模型输出路径以及模型转换日志路径等信息。

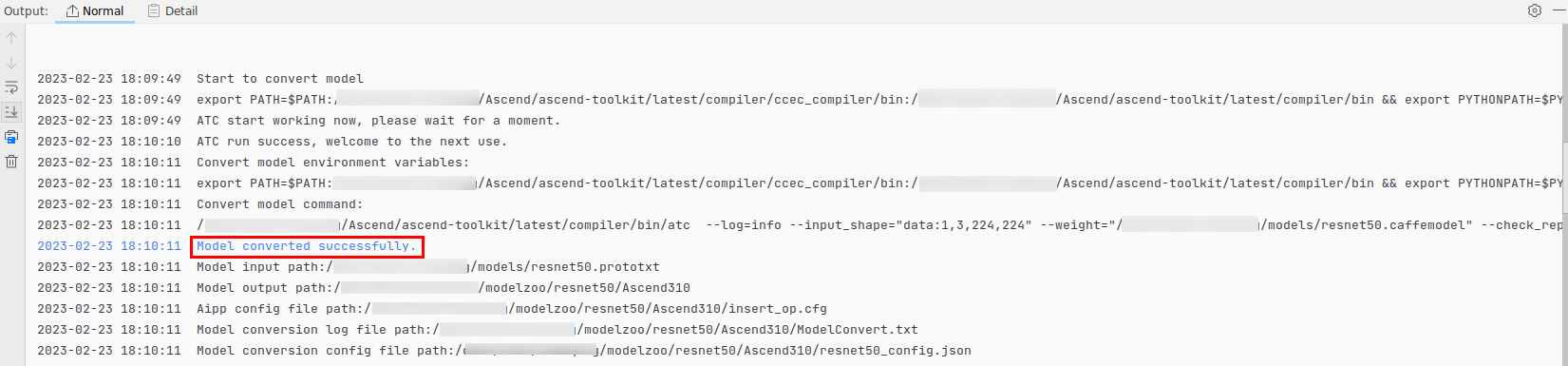

图5 模型转换成功
- 模型转换完毕，在服务器后台路径“$HOME/modelzoo/resnet50/$Soc_Version ”下会生成用于运行环境运行的.om模型文件，以及模型转换所用的配置信息文件${modelname}_config.json和日志文件ModelConvert.txt。
- 如果开启数据预处理功能，在.om同级目录下，还会生成数据预处理的配置信息文件（insert_op.cfg）。
- 如果勾选关闭融合功能，在.om同级目录下，还会生成融合开关配置文件（fusion_switch.cfg），用于记录哪些功能被关闭。
- 如果开启日志级别配置功能，当模型转换完毕后，无论转换成功或者失败，在MindStudio界面右下方都会弹出“ModelConvert Detail”弹窗，如下图所示。
图6 转换成功弹窗
图7 转换失败弹窗
- 单击“show model”可以在MindStudio界面打开转换成功后的模型可视化界面，模型可视化界面的操作方法请参见可视化界面说明。
- 单击“show log”可以在MindStudio界面打开日志文件ModelConvert.txt，显示的日志内容由“Log Print Level”参数选择的级别类型决定。
当Mode Type为ATC时，模型转换的日志文件（ModelConvert.txt）所在路径为：“$HOME/modelzoo/resnet50/$Soc_Version”。回显信息示例如下：
drwxr-x--- 2 4096 Mar 10 16:46 ./ drwx------ 3 4096 Mar 10 16:45 ../ -rw------- 1 127 Mar 10 15:55 fusion_switch.cfg --融合开关配置文件 -rw------- 1 453 Mar 10 16:45 insert_op.cfg --数据预处理配置文件 -rw-r----- 1 453 Mar 10 16:45 ModelConvert.txt --日志文件 -rw------- 1 2095 Mar 10 18:03 resnet50_config.json --模型转换所用的配置信息文件，下次模型转换时，可以通过选择该文件沿用上次模型转换的配置数据 -rw------- 1 51581408 Mar 10 16:46 resnet50.om --上板运行的模型文件
当Mode Type为AOE时，模型调优的日志文件（ModelConvert.txt）所在路径为：“$HOME/modelzoo/resnet50/aoe_type$Job Type”。回显信息示例如下：
dggphicprd32833:~/modelzoo/resnet50/aoe_type1$ ll total 51416 drwxr-x--- 3 4096 Feb 24 16:16 ./ drwxr-x--- 4 4096 Feb 24 16:10 ../ -r-------- 1 475 Feb 24 16:16 aoe_result_sgat_20230224161101211040_pid57522.json --调优结果文件（子图调优是sgat，算子调优是opat） drwxr-x--- 3 4096 Feb 24 16:11 aoe_workspace/ -rw-r----- 1 6732 Feb 24 16:15 fusion_result.json -rw------- 1 454 Feb 24 16:10 fusion_switch.cfg -rw------- 1 577 Feb 24 16:10 insert_op.cfg -rw-r----- 1 849212 Feb 24 16:16 ModelConvert.txt -rw------- 1 3025 Feb 24 16:16 resnet50_config.json -rw------- 1 51752967 Feb 24 16:15 resnet50.om
异常处理
- 问题描述
如果用户选择的模型文件中包括昇腾AI处理器不支持的算子，则模型转换时会弹出图8所示整网支持度评估报告。
其中左侧的“Summary”区域中：
- 解决方法
- 在图8所示整网支持度评估报告界面中，选中右侧“Result Details”区域“Result”为“failed”的算子，则该算子整行被选中。单击最右侧“Operation”下面的解决方法，例如“Creator Operator”，创建自定义算子工程。

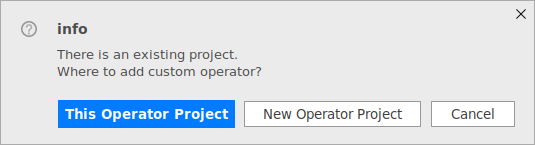

如果当前已经打开了算子工程，则会弹出图9提示框，可以选择在当前算子工程添加算子或新建算子工程；如果当前不存在算子工程，则会直接弹出新建算子工程界面。
关于创建自定义算子工程的详细操作请参见创建算子工程。 - 根据引导完成自定义算子工程的创建。
中的“Operator Type”自定义算子的类型，会根据模型支持度评估界面选中的算子类型自动填充。创建完成后，新建工程的默认存储路径为“$HOME/AscendProjects”。
算子工程目录结构以及主要文件如下：├── .idea ├── build //编译生成的中间文件 ├── cmake //编译相关公共文件存放目录 ├── framework //算子插件实现文件目录 │ ├── tf_plugin //存放tensorflow框架的算子插件文件及编译规则文件 │ │ ├── tensorflow_add_plugin.cpp ...... ......
- 进行自定义算子的开发，详细信息请参见算子开发。
自定义算子开发完成后，重新进行模型转换。
- 在图8所示整网支持度评估报告界面中，选中右侧“Result Details”区域“Result”为“failed”的算子，则该算子整行被选中。单击最右侧“Operation”下面的解决方法，例如“Creator Operator”，创建自定义算子工程。
