模型可视化

前提条件

如果Linux环境为aarch64架构，且系统中的glibc版本小于2.29，则无法使用MindStudio的模型可视化功能，处理方法请参考glibc版本过低导致无法使用模型可视化功能。

操作步骤

1. 依次单击菜单栏“Ascend > Model Visualizer”，或在工具栏选择，在弹出窗口中选择要可视化的模型，例如此处的resnet50模型文件。
   • 在Linux环境上使用模型可视化功能时，如图1所示。

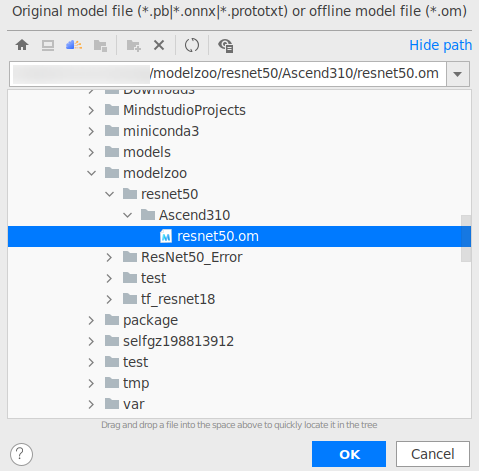

     图1 选择要打开的模型（Linux）

   • 在Windows环境上使用模型可视化功能时，如图2所示。

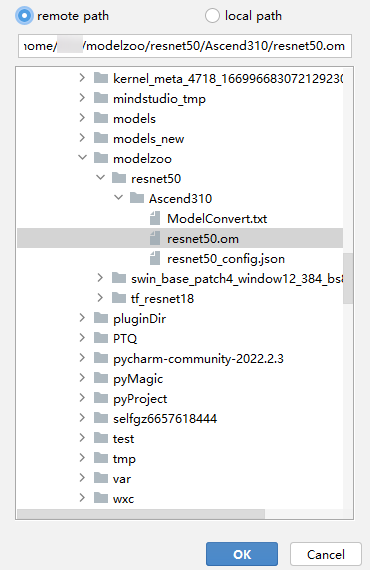

     图2 选择要打开的模型（Windows）



     查看.prototxt模型文件时，需要保证.prototxt模型文件与其相关的.caffemodel权重文件在同一目录下。

2. 鼠标左键双击resnet50.om模型文件或者单击“OK”，打开模型可视化界面如图3 模型可视化界面所示。

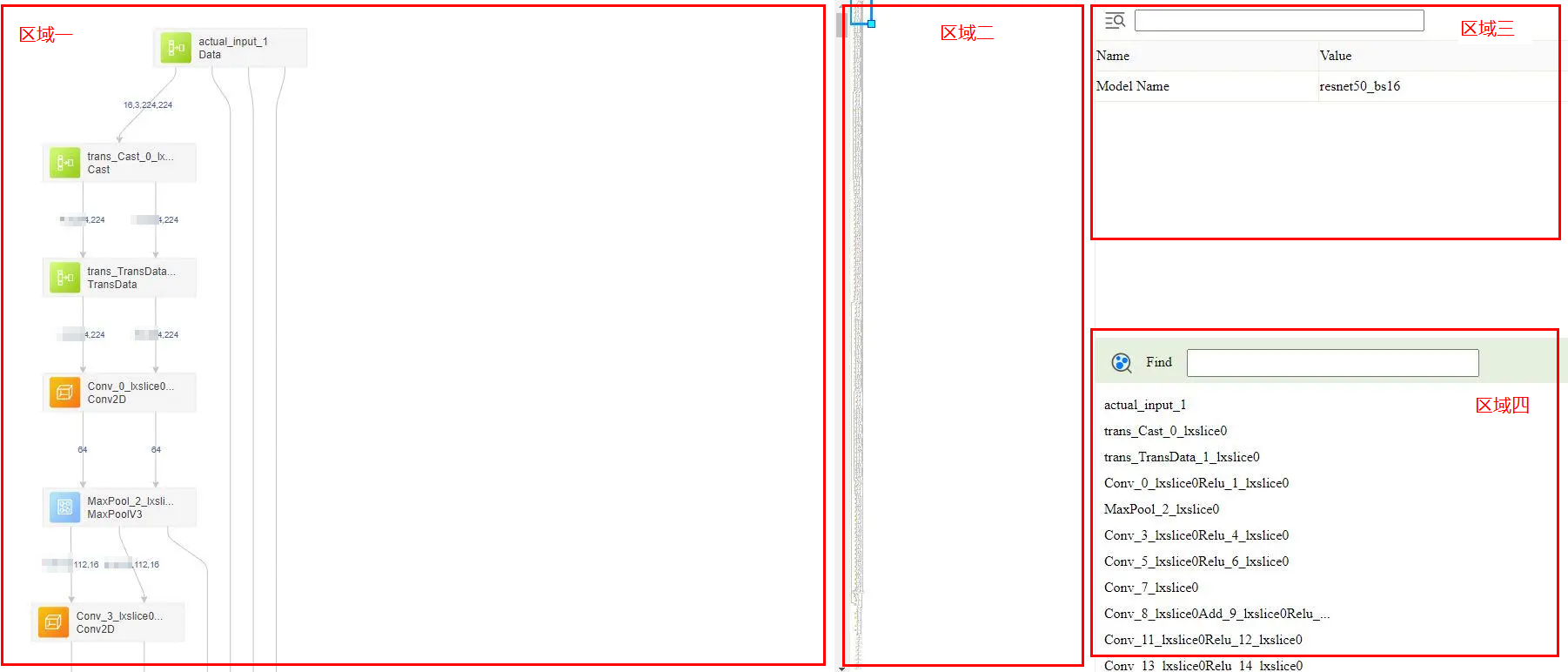

   图3 模型可视化界面


可视化界面说明

• 查看算子信息

  图3区域一中展示了模型文件中所有的算子，单击某层算子，该层算子会出现绿色选中框，区域三会展示该算子的详细信息，包括算子名称、算子输入、输出等信息。

  区域2会展示该网络模型的整体结构，包括区域三中展示的算子在整体网络结构中的位置，即图中的蓝色框选择位置。



  • 上/下滑动鼠标滚轮，可以控制模型可视化区域的上/下移动。
  • 按住Ctrl键+上下滑动鼠标滚轮，可以实现模型可视化区域的放大/缩小。
• 查看算子输出维度和shape信息

  图3区域一中还展示了每一层算子输出的shape信息，如每一层算子连接线中间的shape信息。

• 搜索算子

  图3区域四中的“Find”输入框中输入算子名称，下方搜索区域会列出相关的算子。选择其中一个算子，区域一中的网络拓扑结构中相应算子会显示绿色选中框，区域三会展示该算子的详细信息。如图4所示。

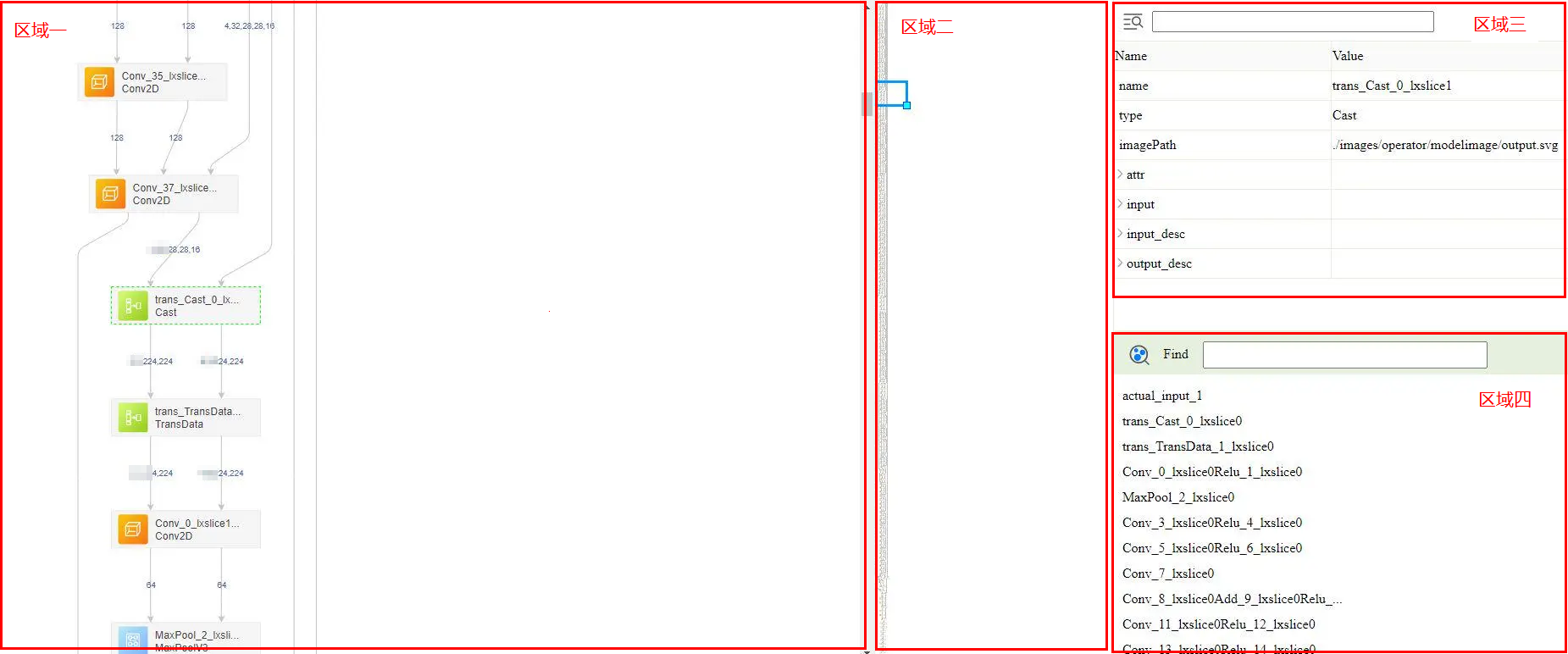

  图4 模型可视化界面的搜索功能

• 搜索算子内部信息

  选区域一中某层算子，在区域三图标后的输入框中输入想要查询的信息，比如算子的输入输出、属性等信息，然后单击图标，如果匹配到相关信息，则区域三中相关信息会高亮显示，否则会在“Output”窗口提示“Value not found”。

• 查看模型输出节点信息

  当模型转换时通过Select节点设置了输出算子，则在.om模型文件可以看到Select算子的输出直接作为模型的输出，可以单击相应的算子，查看其输入信息。

• 查看模型输出节点的数据类型

  如果模型转换时设置了Select节点的输出类型，对应执行转换章节“Model Information”页签中Output Nodes区域下方节点的Data Type类型，模型转换完毕，用户可以单击对应的节点，查看不同输入节点的数据类型。

  如果模型转换时只设置了“Model Information”页签中的“Output Type”参数取值，没有Select节点，则模型转换完毕，单击对应的节点，查看输入数据类型即可。

  dtype为DT_FLOAT，表示数据类型为FP32，dtype为DT_FLOAT16表示数据类型为FP16，dtype为DT_UINT8表示数据类型为UINT8。

其他操作

Linux环境aarch64架构

UbuntuOS：https://mindstudio-sample.obs.cn-north-4.myhuaweicloud.com/glibc/euler-os/glibc-2.29.tar.gz

EulerOS：https://mindstudio-sample.obs.cn-north-4.myhuaweicloud.com/glibc/euler-os/glibc-2.29.tar.gz
