语义分割场景Unet++/Unet

Unet和Unet++两个网络模型在训练和评估时使用方式相似，仅网络结构设置不同，故将两者在同一套代码中实现。

文件夹“unet_mindspore”和“unet_nested_mindspore”中除“on_platform/plat_cfg.yaml”文件有差异外，其余均相同。

Unet++/Unet训练参数及范围

Unet和Unet++模型训练的参数名、类型、取值范围、默认值及说明如表1所示。

表1 Unet++/Unet训练参数信息（unet_mindspore/model_train.py）
参数名	类型	取值范围	默认值	说明
--device_id	int	[0,7]	0	训练NPU的编号。
--device_num	int	当前仅支持单卡，取值为1。	1	训练NPU的数量。
--epoch_size	int	[1, 10000]	200	训练次数。
--batch_size	int	小于或等于数据集中的图片个数。 [1, 512]	16	训练batch数。
--pretrained_ckpt_path	str	-	“”	预训练模型存放路径。 “”代表不加载预训练模型。
--input_width	str	[1, 960]，且是16的倍数	"256"	模型的输入宽度。
--input_height	str	[1, 960]，且是16的倍数	"192"	模型的输入高度。
--init_lr	float	(0, 1)	0.0003	训练学习率。
--train_dataset_path	str	-	None	训练数据集路径。
--train_output_path	str	-	"train_output_path"	训练结果输出路径。
--run_eval	bool	True 或 False	True	训练过程中是否验证。
--model	str	"unet" 或 "unet_nested"	unet	模型名称配置，“unet”表示选择Unet模型，“unet_nested”表示选择Unet++模型。
--split_ratio	float	(0, 1)	0.8	边训边评估中数据集的切分比例。

Unet++/Unet训练命令参考

Unet++/Unet模型训练的启动参考以下命令执行。

UNet支持传入pretrain ckpt和train from scratch两种方式，默认使用train from scratch（不加载预训练模型）。推荐优先使用不加载预训练模型的方式进行训练，如用户需要进行finetune可以将之前训练好的模型路径通过“--pretrained_ckpt_path”参数传入训练脚本。

python3 model_train.py --train_dataset_path={train_dataset_path} --train_output_path=./unetpp_output_dir --epoch_size=50 --batch_size=8 --input_width=256 --input_height=192 --init_lr=0.0005 --device_num=1 --device_id=1 --model=unet_nested --run_eval=True

模型训练过程存在随机性，最终以评估精度为准。训练精度参考如图1所示。

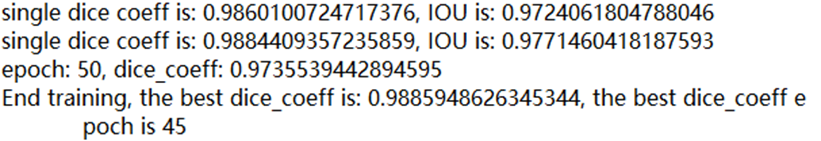

图1 Unet++/Unet训练精度结果

模型训练结束后日志信息参考如图2所示。

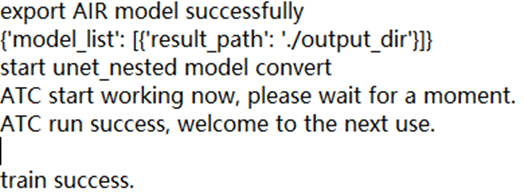

图2 Unet++/Unet训练完成信息

模型训练结束后会在“--train_output_path”参数指定的输出目录中生成.ckpt、.a310.om、.a310p.om和.air格式的模型文件。

Unet++/Unet评估参数及范围

Unet++/Unet模型评估的参数名、类型、取值范围、默认值及说明如表2所示。

表2 Unet++/Unet模型评估参数信息（unet_mindspore/model_eval.py）
参数名	类型	取值范围	默认值	说明
--eval_dataset_path	str	-	None	评估数据集路径。
--eval_ckpt_path	str	-	None	评估ckpt获取路径，需要指定到训练的输出路径。
--device_id	int	[0,7]	0	训练NPU的编号。
--eval_output_path	str	-	"eval_output_path"	评估结果输出路径。
--model	str	"unet" 或 "unet_nested"	"unet"	模型名称配置。 “unet”表示选择Unet模型，“unet_nested”表示选择Unet++模型。

Unet++/Unet评估命令参考

Unet++/Unet模型评估的启动参考以下命令执行。

python3 model_eval.py --eval_dataset_path={eval_dataset_path} --eval_ckpt_path=./output_dir --eval_output_path=./eval_result --device_id=0 --model=unet_nested

采用训练输出的ckpt，来评估模型的精度值，参考如图3所示。

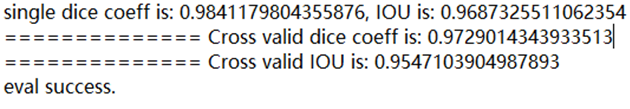

图3 Unet++/Unet评估结果

在评估目录下会生成如图4所示的文件及目录，其中“all_images”文件夹存放评估的每张图片结果、“every_images_statistics.csv”存放每张图片对应的IOU和dice精度结果，“statistics.csv”存放平均IOU和dice精度结果。

图4 Unet++/Unet评估生成目录
