VPC（vision preprocessing core）功能包括：

  • 抠图，从输入图片中抠出需要用的图片区域，支持一图多框和多图多框。

  • 缩放

    • 针对不同分辨率的图像，VPC的处理方式可分为：

      • 非8K缩放，用于处理“widthStride在32~4096（包括4096）范围内，heightStride在6~4096”的输入图片，不同格式的输入图片，widthStride的取值范围不同，详细描述参见约束说明。

      • 8K缩放：

        昇腾310 AI处理器，8K缩放用于处理“widthStride在4096~8192范围内或heightStride在4096~8192范围内（不包括4096）”的输入图片，支持的输入图片格式，请参见约束说明。

        昇腾910 AI处理器，8K缩放用于处理“widthStride在4096~8192范围内或heightStride在4096~8192范围内（不包括4096）”的输入图片，支持的输入图片格式，请参见约束说明。

    • 从是否抠多张图的维度，可分为单图裁剪缩放（支持非压缩格式）、一图多框裁剪缩放（支持非压缩格式）。

    • 其它缩放方式，如：原图缩放。

  • 叠加，从输入图片中抠出来的图，对抠出的图进行缩放后，放在用户输出图片的指定区域，输出图片可以是空白图片（由用户申请的空输出内存产生的），也可以是已有图片（由用户申请输出内存后将已有图片读入输出内存），只有当输出图片是已有图片时，才表示叠加。

  • 拼接，从输入图片中抠多张图片，对抠出的图进行缩放后，放到输出图片的指定区域。

  • 格式转换

    • 支持RGB格式、YUV格式之间的格式转换，目前的输入图片格式、输出图片格式，请参见约束说明。

    • 图像灰度化，从YUV420SP格式的输出图像数据中只取Y分量的数据。

  • 图像灰度化，将彩色图像转化为灰度图像。需注意，输入为灰度图像、输出只能为灰度图像。

    昇腾310 AI处理器，实现图像灰度化的操作是从YUV420SP格式的输出图像数据中只取Y分量的数据。

    昇腾910 AI处理器，实现图像灰度化的操作是从YUV420SP格式的输出图像数据中只取Y分量的数据。

表1 关键概念解释

概念

描述

宽stride（widthStride）

指一行图像步长，表示输入/输出图片对齐后的宽，RGB格式或YUV格式的宽stride计算方式不一样。宽stride最小为32，最大为4096 * 4（宽是4096的argb格式的图像，1个像素占用4个字节，一行像素就占用4096*4，即宽stride）。

宽stride的对齐要求，请参见约束说明。

高stride（heightStride）

指图像在内存中的行数，表示输入/输出图片对齐后的高。

高stride的对齐要求，请参见约束说明。

上/下/左/右偏移

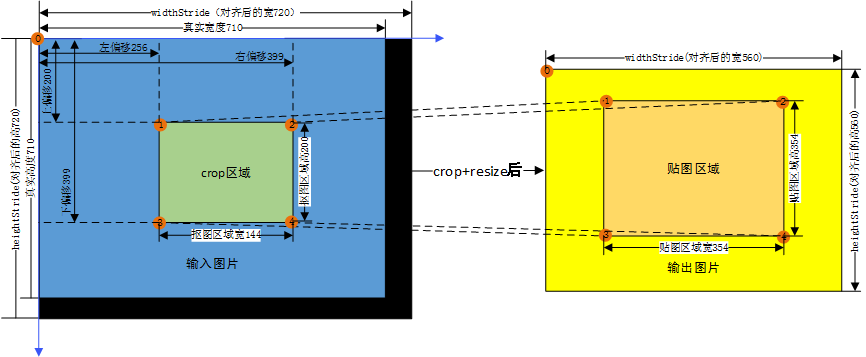

通过配置上偏移、下偏移、左偏移、右偏移可以实现两个功能：指定抠图区域或贴图区域的位置；控制抠图或贴图区域的宽、高，右偏移-左偏移+1=宽，下偏移-上偏移+1=高。

  • 左偏移：输入/输出图片中，抠图/贴图区域1、3两个点相对于0点水平向左偏移的值。

  • 右偏移：输入/输出图片中，抠图/贴图区域2、4两个点相对于0点水平向左偏移的值。

  • 上偏移：输入/输出图片中，抠图/贴图区域1、2两个点相对于0点垂直向上偏移的值。

  • 下偏移：输入/输出图片中，抠图/贴图区域3、4两个点相对于0点垂直向上偏移的值。

抠图区域

指用户指定的需抠出的图片区域。

抠图区域最小分辨率为10*6，最大分辨率为4096*4096。

贴图区域

指在输出图片中用户指定的区域，贴图区域最小分辨率为10*6，最大分辨率为4096*4096。

约束如下：

  • 贴图区奇数、偶数限制为：左偏移和上偏移为偶数、右偏移和下偏移为奇数。

  • 抠图区域不超出输入图片，贴图区域不超出输出图片。

  • 贴图时可直接放置在输出图片的最左侧，即相对输出图片的左偏移为0。

  • 贴图区域相对输出图片的左偏移16对齐。

  • 输出图片的贴图宽度建议16对齐，如果不是16对齐，会多写一段无效数据使其16对齐。

约束说明

  • VPC输入的约束：
    • 输入图片分辨率：
      • 非8K缩放：
        • YUV400/YUV420SP/YUV422SP/yuv444sp：widthStride在32~4096（包括4096）范围内，heightStride在6~4096。
        • YUV422packed：widthStride/2在32~4096（包括4096）范围内，heightStride在6~4096。
        • YUV444packed/RGB888：widthStride/3在32~4096（包括4096）范围内，heightStride在6~4096。
        • XRGB8888：widthStride/4在32~4096（包括4096）范围内，heightStride在6~4096。
      • 8K缩放：

        昇腾310 AI处理器，8K缩放用于处理“widthStride在4096~8192范围内或heightStride在4096~8192范围内（不包括4096）”的输入图片。

        昇腾910 AI处理器，8K缩放用于处理“widthStride在4096~8192范围内或heightStride在4096~8192范围内（不包括4096）”的输入图片。

      输入图片的宽高限制跟输入图片格式有关，在VPC支持的输入图片格式中，对于YUV420SP格式，宽高均需要2对齐；对于YUV422SP或者YUV422Packed格式，宽度需要2对齐，高度无限制；对于YUV440SP格式，宽度无限制，高度需要2对齐；其它格式宽高没有限制。

    • 输入图片格式：
      • 非8K缩放：
        支持acldvppPixelFormat枚举值中的如下枚举项：
        PIXEL_FORMAT_YUV_400 = 0,
PIXEL_FORMAT_YUV_SEMIPLANAR_420 = 1,
PIXEL_FORMAT_YVU_SEMIPLANAR_420 = 2,
PIXEL_FORMAT_YUV_SEMIPLANAR_422 = 3,
PIXEL_FORMAT_YVU_SEMIPLANAR_422 = 4,
PIXEL_FORMAT_YUV_SEMIPLANAR_444 = 5,
PIXEL_FORMAT_YVU_SEMIPLANAR_444 = 6,
PIXEL_FORMAT_YUYV_PACKED_422 = 7,
PIXEL_FORMAT_UYVY_PACKED_422 = 8,
PIXEL_FORMAT_YVYU_PACKED_422 = 9,
PIXEL_FORMAT_VYUY_PACKED_422 = 10,
PIXEL_FORMAT_YUV_PACKED_444 = 11,
PIXEL_FORMAT_RGB_888 = 12,
PIXEL_FORMAT_BGR_888 = 13,
PIXEL_FORMAT_ARGB_8888 = 14,
PIXEL_FORMAT_ABGR_8888 = 15,
PIXEL_FORMAT_RGBA_8888 = 16,
PIXEL_FORMAT_BGRA_8888 = 17,
PIXEL_FORMAT_YUV_SEMIPLANAR_440 = 1000,
PIXEL_FORMAT_YVU_SEMIPLANAR_440,

        在昇腾310 AI处理器上，不支持以上枚举值中的PIXEL_FORMAT_YUV_SEMIPLANAR_440、PIXEL_FORMAT_YVU_SEMIPLANAR_440。

        在昇腾910 AI处理器上，不支持以上枚举值中的PIXEL_FORMAT_YUV_SEMIPLANAR_440、PIXEL_FORMAT_YVU_SEMIPLANAR_440。

      • 8K缩放：
        昇腾310 AI处理器支持acldvppPixelFormat中的如下值：
        PIXEL_FORMAT_YUV_SEMIPLANAR_420 = 1,
PIXEL_FORMAT_YVU_SEMIPLANAR_420 = 2,
        昇腾910 AI处理器支持acldvppPixelFormat中的如下值：
        PIXEL_FORMAT_YUV_SEMIPLANAR_420 = 1,
PIXEL_FORMAT_YVU_SEMIPLANAR_420 = 2,
    • 输入内存：
      • 内存地址起始要求16对齐。其中128对齐性能最高。调用acl.media.dvpp_malloc接口/acl.media.dvpp_free接口申请或释放内存。
      • 内存大小（单位byte）与图片数据的格式相关，计算公式如下：
        • YUV400:

          昇腾310 AI处理器，计算公式：widthStride*heightStride*3/2

          昇腾910 AI处理器，计算公式：widthStride*heightStride*3/2

        • YUV420SP：widthStride*heightStride*3/2
        • YUV422SP：widthStride*heightStride*2
        • YUV444SP：widthStride*heightStride*3
        • YUV422packed：widthStride*heightStride
        • YUV444packed、RGB888：widthStride*heightStride
        • ARGB8888：widthStride*heightStride
    • 输入图片的宽stride、高stride对齐要求：
      • 对于不同图像格式，宽stride的计算公式不同：
        • YUV400、YUV420SP、YUV422SP、YUV444SP：输入图片的宽（width）对齐到16。
        • YUV422packed：输入图片的宽（width）对齐到16后，再乘以2（宽16对齐，每个像素占2个字节）。
        • YUV444packed、RGB888：输入图片的宽（width）对齐到16，再乘以3（宽16对齐，每个像素占3个字节）。
        • ARGB8888：输入图片的宽（width）对齐到16后，再乘以4（宽16对齐，每个像素占4个字节）。
      • 高stride：

        昇腾310 AI处理器，需要2对齐。

        昇腾910 AI处理器，需要2对齐。

  • VPC输出的约束：
    • 输出图片分辨率：

      10*6~4096*4096

      输出图片的宽高限制跟输出图片格式有关，在VPC支持的输出图片格式中，对于YUV420SP格式，宽高均需要2对齐；对于YUV422SP格式，宽度需要2对齐，高度无限制；其它格式宽高没有限制。

    • 输出图片格式：
      昇腾310 AI处理器支持acldvppPixelFormat枚举值中的如下枚举项：
      PIXEL_FORMAT_YUV_SEMIPLANAR_420 = 1,
PIXEL_FORMAT_YVU_SEMIPLANAR_420 = 2,
      昇腾910 AI处理器支持acldvppPixelFormat枚举值中的如下枚举项：
      PIXEL_FORMAT_YUV_SEMIPLANAR_420 = 1,
PIXEL_FORMAT_YVU_SEMIPLANAR_420 = 2,
    • 输出内存：
    • 输出图片的宽stride、高stride对齐要求：
      • 宽stride：16对齐。
      • 高stride：

        昇腾310 AI处理器，需要2对齐。

        昇腾910 AI处理器，需要2对齐。

  • VPC抠图、贴图约束：
    • 抠图区域不超出输入图片，贴图区域不超出输出图片。
    • 最大贴图个数256。
    • 抠图、贴图区域的奇数、偶数限制为：

      昇腾310 AI处理器，贴图区域奇数、偶数限制为：左偏移和上偏移为偶数、右偏移和下偏移为奇数。

      昇腾910 AI处理器，贴图区域奇数、偶数限制为：左偏移和上偏移为偶数、右偏移和下偏移为奇数。

    • 贴图区域相对输出图片的左偏移16对齐。

      贴图时可直接放置在输出图片的最左侧，即相对输出图片的左偏移为0，0也满足16对齐的要求。

    • 贴图区域的宽建议16对齐，如果不是16对齐，会多写一段无效数据使其16对齐。
    • 缩放场景下，贴图/抠图的宽高缩放比例范围：

      昇腾310 AI处理器，贴图/抠图的宽高缩放比例范围：[1/32, 16]。

      昇腾910 AI处理器，贴图/抠图的宽高缩放比例范围：[1/32, 16]。

    • 等比例缩放场景下，对贴图偏移的要求：

      昇腾310 AI处理器，当输出图片格式为YUV420SP格式时，贴图左偏移满足16对齐、上偏移2对齐的要求即可。

      昇腾910 AI处理器，当输出图片格式为YUV420SP格式时，贴图左偏移满足16对齐、上偏移2对齐的要求即可。

  • VPC的输出作为模型推理的输入时：

    昇腾310 AI处理器，由于经过VPC处理的输出图片中的贴图区域的宽*高有16*2对齐的约束，因此输出图片中的贴图区域的宽、高有一些补边的无效数据，所以在VPC贴图前，应首先使用VPC的缩放功能将贴图区域的分辨率缩放成16*2对齐，否则无效数据会影响模型推理的精度。

    昇腾910 AI处理器，由于经过VPC处理的输出图片中的贴图区域的宽*高有16*2对齐的约束，因此输出图片中的贴图区域的宽、高有一些补边的无效数据，所以在VPC贴图前，应首先使用VPC的缩放功能将贴图区域的分辨率缩放成16*2对齐，否则无效数据会影响模型推理的精度。

  • 输入不同分辨率图片的处理约束：

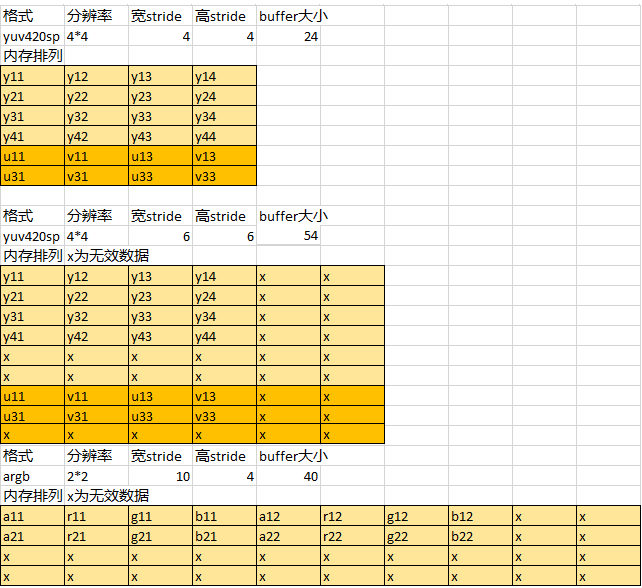

    • 输入图片分辨率已对齐的情况：如1088X720_nv12.yuv，可按内存对齐要求直接拷贝图片数据到device侧内存当中运算。
    • 输入图片分辨率未对齐的情况：如1080X720_nv12.yuv，1080的宽对齐为1088，此时需要根据不同格式图像的分量排布方式，将数据重新排布并拷贝到device内存。
    • RGB、YUV格式图像的各分量排布参考说明请参见参考说明。
      示例代码如下：
      RUN_MODE = {'device': 0, 'host': 1}
""" uv 宽和高排布规则
图片格式详见acldvppPixelFormat ，从0到17
"""
VPC_UV_H = {
    (0,): lambdax: 0,
    (1, 2): lambdax: x // 2
}
VPC_UV_W_COEFFICIENT = {
    (5, 6, 7, 8, 9, 10): lambdax: 2,
    (11, 12, 13): lambdax: 3,
    (14, 15, 16, 17): lambdax: 4
}

def align_size(orig_size, alignment):
    if not alignment:
        return 0
    alignment_h = alignment - 1
    return (orig_size + alignment_h) // alignment * alignment

def check_ret(message, ret):
    if ret != 0:
        raise Exception("{} failed ret = {}".format(message, ret))

def get_align_size(align_dic, pixel_fmt, default_value=0):
    for key in align_dic.keys():
        if pixel_fmt in key:
            return align_dic.get(key)(default_value)
    return default_value

def align_semi_planar_image(pic_desc, in_buf, image_buffer, image_buf_size, mem_type):
    # yuv memory arrangement, y go first
    for i inrange(pic_desc['h']):
        ret = acl.rt.memcpy(in_buf + i * pic_desc['w_stride'], pic_desc['w'],
                            image_buffer + i * pic_desc['w'], pic_desc['w'], mem_type)
        check_ret("acl.rt.memcpy", ret)
    # then uv
    uv_h = get_align_size(VPC_UV_H, pic_desc['format'], default_value=pic_desc['h'])
    uv_w_coefficient = get_align_size(VPC_UV_W_COEFFICIENT, pic_desc['format'], default_value=1)
    src_data = in_buf + pic_desc['w_stride'] * pic_desc['h_stride']
    dst_data = image_buffer + pic_desc['w'] * pic_desc['h']
    for i inrange(uv_h):
        ret = acl.rt.memcpy(src_data + i * pic_desc['w_stride'] * uv_w_coefficient,
                            pic_desc['w'] * uv_w_coefficient,
                            dst_data + i * pic_desc['w'] * uv_w_coefficient,
                            pic_desc['w'] * uv_w_coefficient, mem_type)
        check_ret("acl.rt.memcpy", ret)

def align_packed_image(pic_desc, in_buf, image_buffer, image_buf_size, mem_type):
    coefficient = get_align_size(VPC_UV_W_COEFFICIENT, pic_desc['format'], default_value=1)
    for i inrange(pic_desc['h']):
        ret = acl.rt.memcpy(in_buf + i * pic_desc['w_stride'],
                            pic_desc['w'] * coefficient,
                            image_buffer + i * pic_desc['w'] * coefficient,
                            pic_desc['w'] * coefficient, mem_type)
        check_ret("acl.rt.memcpy", ret)

""" 调用示例：输入分辨率未对齐的YUV图片，按smi-planar和packed的排布方式重新排布
pic_desc = {
    'file_name': file, 'buf_size': align_in_buffer_size, 'format': in_format,
    'w': in_width, 'h': in_height, 'w_stride': align_in_width, 'h_stride': align_in_height
}
"""
def check_is_device():
    run_mode, ret = acl.rt.get_run_mode()
    check_ret("acl.rt.get_run_mode", ret)
    return run_mode == RUN_MODE.get('device')

def get_adjust_pic_buffer(pic_desc):
    pic_dev, ret = acl.media.dvpp_malloc(pic_desc['buf_size'])
    check_ret("acl.media.dvpp_malloc", ret)
    np_file = np.fromfile(pic_desc['file_name'], dtype=np.byte)
    file_size = np_file.size
    image_ptr = acl.util.numpy_to_ptr(np_file)
    if not check_is_device():
        PIXEL_FORMAT_YVU_SEMIPLANAR_444 = 6
        if pic_desc['format'] <= PIXEL_FORMAT_YVU_SEMIPLANAR_444:
            align_semi_planar_image(pic_desc, pic_dev, image_ptr, file_size, 1)
        else:
            align_packed_image(pic_desc, pic_dev, image_ptr, file_size, 1)
    else:  # app is running in device
        if pic_desc['format'] <= PIXEL_FORMAT_YVU_SEMIPLANAR_444:
            align_semi_planar_image(pic_desc, pic_dev, image_ptr, file_size, 3)
        else:
            align_packed_image(pic_desc, pic_dev, image_ptr, file_size, 3)
    return pic_dev

功能示意图

图1 VPC功能示意图（抠图+缩放+叠加）

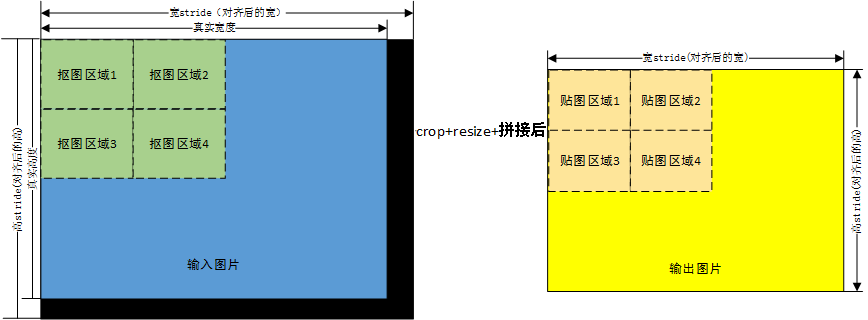

图2 VPC功能示意图（拼接）

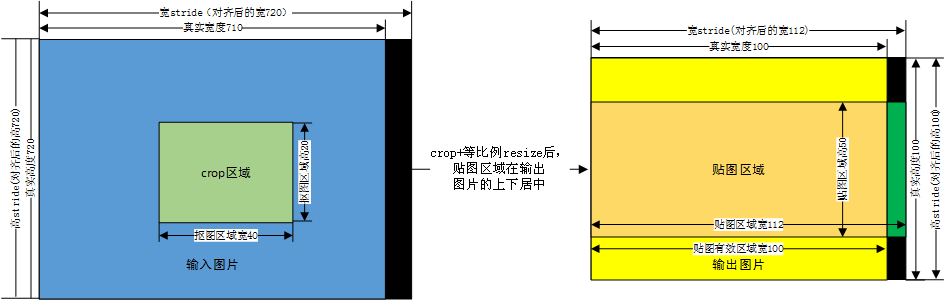

图3 VPC功能示意图（等比例缩放，即缩放前后图片的宽高比例相同）

性能指标说明（昇腾310 AI处理器）

  • 对于非8K缩放，基本场景性能指标参考如下：

    对于1080p的图像，若存在Host->Device的图片数据拷贝，由于拷贝带宽限制，最大总帧率约为1000fps。

    对于4K的图像，若存在Host->Device的图片数据拷贝，由于拷贝带宽限制，最大总帧率约为250fps。

    场景举例

    总帧率
    • 输入图像分辨率：1080p（1920*1080）
    • 输出图像分辨率：1080p（1920*1080）
    • 输入/输出图片格式：YUV420SP
    • n路（n<4，1路对应一个线程）

    n*360fps
    • 输入图像分辨率：1080p（1920*1080）
    • 输出图像分辨率：1080p（1920*1080）
    • 输入/输出图片格式：YUV420SP
    • n路（n≥4，1路对应一个线程）

    1440fps
    • 输入图像分辨率：4K图像（3840*2160）
    • 输出图像分辨率：4K图像（3840*2160）
    • 输入/输出图片格式：YUV420SP
    • n路（n<4，1路对应一个线程）

    n*90fps
    • 输入图像分辨率：4K图像（3840*2160）
    • 输出图像分辨率：4K图像（3840*2160）
    • 输入/输出图片格式：YUV420SP
    • n路（n≥4，1路对应一个线程）

    360fps
  • 对于8K缩放，典型场景性能指标参考如下：

    场景举例

    总帧率
    • 输入图像分辨率：8K图像（7680*4320）
    • 输出图像分辨率：1080p（1920*1080）
    • 输入/输出图片格式：YUV420SP
    • n路（n<4，1路对应一个线程）

    n*25fps
    • 输入图像分辨率：8K图像（7680*4320）
    • 输出图像分辨率：1080p（1920*1080）
    • 输入/输出图片格式：YUV420SP
    • n路（n≥4，1路对应一个线程）

    100fps
    • 输入图像分辨率：8K图像（7680*4320）
    • 输出图像分辨率：4K图像（3840*2160）
    • 输入/输出图片格式：YUV420SP
    • n路（n<4，1路对应一个线程）

    n*25fps
    • 输入图像分辨率：8K图像（7680*4320）
    • 输出图像分辨率：4K图像（3840*2160）
    • 输入/输出图片格式：YUV420SP
    • n路（n≥4，1路对应一个线程）

    100fps

性能指标说明（昇腾910 AI处理器）

  • 对于非8K缩放，基本场景性能指标参考如下：

    场景举例

    总帧率
    • 输入图像分辨率：1080p（1920*1080）
    • 输出图像分辨率：1080p（1920*1080）
    • 输入/输出图片格式：YUV420SP
    • n路（n<16，1路对应一个线程）

    n*360fps
    • 输入图像分辨率：1080p（1920*1080）
    • 输出图像分辨率：1080p（1920*1080）
    • 输入/输出图片格式：YUV420SP
    • n路（n≥16，1路对应一个线程）

    5760fps
    • 输入图像分辨率：4K图像（3840*2160）
    • 输出图像分辨率：4K图像（3840*2160）
    • 输入/输出图片格式：YUV420SP
    • n路（n<16，1路对应一个线程）

    n*90fps
    • 输入图像分辨率：4K图像（3840*2160）
    • 输出图像分辨率：4K图像（3840*2160）
    • 输入/输出图片格式：YUV420SP
    • n路（n≥16，1路对应一个线程）

    1440fps
  • 对于8K缩放，典型场景性能指标参考如下：

    场景举例

    总帧率
    • 输入图像分辨率：8K图像（7680*4320）
    • 输出图像分辨率：1080p（1920*1080）
    • 输入/输出图片格式：YUV420SP
    • n路（n<16，1路对应一个线程）

    n*25fps
    • 输入图像分辨率：8K图像（7680*4320）
    • 输出图像分辨率：1080p（1920*1080）
    • 输入/输出图片格式：YUV420SP
    • n路（n≥16，1路对应一个线程）

    400fps
    • 输入图像分辨率：8K图像（7680*4320）
    • 输出图像分辨率：4K图像（3840*2160）
    • 输入/输出图片格式：YUV420SP
    • n路（n<16，1路对应一个线程）

    n*25fps
    • 输入图像分辨率：8K图像（7680*4320）
    • 输出图像分辨率：4K图像（3840*2160）
    • 输入/输出图片格式：YUV420SP
    • n路（n≥16，1路对应一个线程）

    400fps

参考说明

RGB、YUV格式图像的各分量排布示意图。示例：SP图像以YUV420SP为例，Packed和RGB图像以ARGB图像为例。

父主题： VPC功能
