功能说明

LoadData分为Load2D和Load3D，其功能分别如下：

Load2D：
源操作数/目的操作数的数据类型为uint8_t/int8_t时，分形矩阵大小在A1/A2上为16*32，在B1/B2上为32*16。

源操作数/目的操作数的数据类型为uint16_t/int16_t/half/bfloat16_t时，分形矩阵在A1/B1/A2/B2上的大小为16*16。

源操作数/目的操作数的数据类型为uint32_t/int32_t/float时，分形矩阵大小在A1/A2上为16*8，在B1/B2上为8*16。

支持如下数据通路：

GM->A1; GM->B1; GM->A2; GM->B2;A1->A2; B1->B2。

Load3D：
image to column操作，将多维feature map转为二维矩阵。

支持如下数据通路：

A1->A2; B1->B2。

函数原型

Load2D接口


             template <typename T>
void LoadData(const LocalTensor<T>& dstLocal, const LocalTensor<T>& srcLocal, const LoadData2DParams& loadDataParam)
template <typename T>
void LoadData(const LocalTensor<T>& dstLocal, const GlobalTensor<T>& srcLocal, const LoadData2DParams& loadDataParam)

Load3Dv1接口


             template <typename T, const IsResetLoad3dConfig &defaultConfig = IS_RESER_LOAD3D_DEFAULT_CONFIG>
LoadData(const LocalTensor<T>& dstLocal, const LocalTensor<T>& srcLocal,const LoadData3DParamsV1<T>& loadDataParams)

Load3Dv2接口


             template <typename T, const IsResetLoad3dConfig &defaultConfig = IS_RESER_LOAD3D_DEFAULT_CONFIG>
LoadData(const LocalTensor<T>& dstLocal, const LocalTensor<T>& srcLocal,const LoadData3DParamsV2<T>& loadDataParams)

参数说明

表1 模板参数说明

参数名称

含义

T

源操作数和目的操作数的数据类型。

load2d接口:

Atlas 训练系列产品，支持的数据类型为：uint8_t, int8_t, uint16_t, int16_t, half。

Atlas推理系列产品AI Core，支持的数据类型为：uint8_t, int8_t, uint16_t, int16_t, half。

Atlas A2训练系列产品/Atlas 800I A2推理产品，支持数据类型：uint8_t, int8_t, uint16_t, int16_t, half, bfloat16_t, uint32_t, int32_t, float。

Atlas 200/500 A2推理产品, 支持数据类型：uint8_t, int8_t, uint16_t, int16_t, half, bfloat16_t, uint32_t, int32_t, float。

load3dv1接口:

Atlas 训练系列产品，支持的数据类型为：uint8_t, int8_t, half。

Atlas推理系列产品AI Core，支持的数据类型为：uint8_t, int8_t, half。

load3dv2接口：

Atlas推理系列产品AI Core，支持的数据类型为：uint8_t, int8_t, half。

Atlas A2训练系列产品/Atlas 800I A2推理产品，

TPosition为A1/A2时，支持数据类型：uint8_t, int8_t, half, bfloat16_t, uint32_t, int32_t, float, int4b_t；
TPosition为B1/B2时，支持数据类型：half, bfloat16_t, uint32_t, int32_t, float。

Atlas 200/500 A2推理产品，

TPosition为A1/A2时，支持数据类型：uint8_t, int8, half, bfloat16, uint32_t, int32_t, float, int4b_t;
TPosition为B1/B2时，支持数据类型：half, bfloat16_t, uint32_t, int32_t, float。

defaultConfig

控制是否在Load3Dv1/Load3Dv2接口内部设置相关属性。 IsResetLoad3dConfig类型。IsResetLoad3dConfig结构定义如下：


                struct IsResetLoad3dConfig {
   bool isSetFMatrix = true;
   bool isSetPadding = true;
};

isSetFMatrix配置为true，表示在接口内部设置FeatureMap的属性描述（包括l1H、l1W、padList，参数介绍参考表4 LoadData3DParamsV1结构体内参数说明、表5 LoadData3DParamsV2结构体内参数说明）；设置为false，表示该接口传入的FeatureMap的属性描述不生效，开发者需要通过SetFmatrix进行设置。

isSetPadding配置为true, 表示在接口内部设置Pad属性描述（即padValue参数，参数介绍参考表4 LoadData3DParamsV1结构体内参数说明、表5 LoadData3DParamsV2结构体内参数说明）；设置为false，表示该接口传入的Pad属性不生效，开发者需要通过SetLoadDataPaddingValue进行设置。可参考样例调用示例

该参数的默认值如下：


                constexpr IsResetLoad3dConfig IS_RESER_LOAD3D_DEFAULT_CONFIG = {true, true};

表2 通用参数说明
参数名称	输入/输出	含义
dstLocal	输出	目的操作数，类型为LocalTensor。数据连续排列顺序由目的操作数所在TPosition决定，具体约束如下： A2：小Z大Z格式； B2：小N大Z格式； A1/B1：无格式要求，一般情况下为小Z大N格式。
srcLocal	输入	源操作数，类型为LocalTensor或GlobalTensor。数据类型需要与dstLocal保持一致。
loadDataParams	输入	LoadData参数结构体，类型为： LoadData2DParams，具体参考表3。 LoadData3DParamsV1，具体参考表4。 LoadData3DParamsV2，具体参考表5。

表3 LoadData2DParams结构体内参数说明
参数名称	输入/输出	含义
startIndex	输入	分形矩阵ID，说明搬运起始位置为源操作数中第几个分形（0为源操作数中第1个分形矩阵）。取值范围：startIndex∈[0, 65535] 。单位：512B。默认为0。
repeatTimes	输入	迭代次数，每个迭代可以处理512B数据。取值范围：repeatTimes∈[1, 255]。
srcStride	输入	相邻迭代间，源操作数前一个分形与后一个分形起始地址的间隔，单位：512B。取值范围：src_stride∈[0, 65535]。默认为0。
sid	输入	预留参数，配置为0即可。
dstGap	输入	相邻迭代间，目的操作数前一个分形结束地址与后一个分形起始地址的间隔，单位：512B。取值范围：dstGap∈[0, 65535]。默认为0。注：Atlas 训练系列产品此参数不使能。
ifTranspose	输入	是否启用转置功能，对每个分形矩阵进行转置，默认为false: true：启用 false：不启用注意：只有A1->A2和B1->B2通路才能使能转置，使能转置功能时，源操作数、目的操作数仅支持uint16_t, int16_t, half数据类型。
addrMode	输入	预留参数，配置为0即可。

表4 LoadData3DParamsV1结构体内参数说明
参数名称	输入/输出	含义
padList	输入	padding列表 [padding_left, padding_right, padding_top, padding_bottom]，每个元素取值范围：[0,255]。默认为{0, 0, 0, 0}。
l1H	输入	源操作数 height，取值范围：l1H∈[1, 32767]。
l1W	输入	源操作数 width，取值范围：l1W∈[1, 32767] 。
c1Index	输入	该指令在源tensor C1维度的起点，取值范围：c1Index∈[0, 4095] 。默认为0。
fetchFilterW	输入	该指令在卷积核上w维度的起始位置，取值范围：fetchFilterW∈[0, 254] 。默认为0。
fetchFilterH	输入	该指令在filter上h维度的起始位置，取值范围：fetchFilterH∈[0, 254] 。默认为0。
leftTopW	输入	该指令在源操作数上w维度的起点，取值范围：leftTopW∈[-255, 32767] 。默认为0。如果padding_left = a，leftTopW配置为-a。
leftTopH	输入	该指令在源操作数上h维度的起点，取值范围：leftTopH∈[-255, 32767] 。默认为0。如果padding_top = a，leftTopH配置为-a。
strideW	输入	卷积核在源操作数w维度滑动的步长，取值范围：strideW∈[1, 63] 。
strideH	输入	卷积核在源操作数h维度滑动的步长，取值范围：strideH∈[1, 63] 。
filterW	输入	卷积核width，取值范围：filterW∈[1, 255] 。
filterH	输入	卷积核height，取值范围：filterH∈[1, 255] 。
dilationFilterW	输入	卷积核width膨胀系数，取值范围：dilationFilterW∈[1, 255] 。
dilationFilterH	输入	卷积核height膨胀系数，取值范围：dilationFilterH∈[1, 255] 。
jumpStride	输入	迭代之间，目的操作数首地址步长，取值范围：jumpStride∈[1, 127] 。
repeatMode	输入	迭代模式。模式0：每次迭代，增加卷积核窗口中的点，对应在目的矩阵上往w维度方向增长。模式1：每次迭代，增加滑动窗口左上坐标，对应在目的矩阵上往h维度方向增长。取值范围：repeatMode∈[0, 1] 。默认为0。
repeatTime	输入	迭代次数，每一次源操作数和目的操作数的地址都会改变。取值范围：repeatTime∈[1，255] 。
cSize	输入	配置是否开启cSize = 4(b16) / cSize = 8(b8)优化，取值范围：cSize∈[0, 1] 。默认为0。
padValue	输入	Pad填充值的数值，数据类型需要与srcLocal保持一致。默认为0。若不想使能padding，可将padList设为全0。

表5 LoadData3DParamsV2结构体内参数说明
参数名称	输入/输出	含义
padList	输入	padding 列表 [padding_left, padding_right, padding_top, padding_bottom]，每个元素取值范围：[0,255]。默认为{0, 0, 0, 0}。
l1H	输入	源操作数height，取值范围：l1H∈[1, 32767]。
l1W	输入	源操作数weight，取值范围：l1W∈[1, 32767] 。
channelSize	输入	源操作数的通道数，取值范围：channelSize∈[1, 63] 。针对以下型号，channelSize的取值要求为：对于float16/half/bfloat16，channelSize可取值为4，8，16，N * 16 + 4，N * 16 + 8；对于int8_t/uint8_t，channelSize可取值为4，8，16，32，N * 32 + 4，N * 32 + 8，N * 32 + 16。N为正整数。 Atlas推理系列产品AI Core 针对以下型号，channelSize的取值要求为：对于uint32_t/int32_t/float32，channelSize可取值为4，N * 8，N * 8 + 4；对于float16/half/bfloat16，channelSize可取值为4，8，N * 16，N * 16 + 4，N * 16 + 8；对于int8_t/uint8_t，channelSize可取值为4，8，16， 32 * N，N * 32 + 4，N * 32 + 8，N * 32 + 16；对于int4b_t，ChannelSize可取值为8，16，32，N * 64，N * 64 + 8，N * 64 + 16，N * 64 + 32。N为正整数。 Atlas A2训练系列产品/Atlas 800I A2推理产品 Atlas 200/500 A2推理产品
kExtension	输入	该指令在目的操作数width维度的传输长度，如果不覆盖最右侧的分形，对于half类型，应为16的倍数，对于int8_t/uint8_t应为32的倍数。取值范围: kExtension∈[1, 65535] 。
mExtension	输入	该指令在目的操作数height维度的传输长度，如果不覆盖最下侧的分形，对于half/int8_t/uint8_t，应为16的倍数。取值范围：mExtension∈[1, 65535] 。
kStartPt	输入	该指令在目的操作数width维度的起点，对于half类型，应为16的倍数，对于int8_t/uint8_t应为32的倍数。取值范围[0, 65535] 。默认为0。
mStartPt	输入	该指令在目的操作数height维度的起点，如果不覆盖最下侧的分形，对于half/int8_t/uint8_t，应为16的倍数。取值范围[0, 65535] 。默认为0。
strideW	输入	卷积核在源操作数width维度滑动的步长，取值范围：strideW∈[1, 63] 。
strideH	输入	卷积核在源操作数height 维度滑动的步长，取值范围：strideH∈[1, 63] 。
filterW	输入	卷积核width，取值范围：filterW∈[1, 255] 。
filterH	输入	卷积核height，取值范围：filterH∈[1, 255] 。
dilationFilterW	输入	卷积核width膨胀系数，取值范围：dilationFilterW∈[1, 255] 。
dilationFilterH	输入	卷积核height膨胀系数，取值范围：dilationFilterH∈[1, 255] 。
enTranspose	输入	是否启用转置功能，对整个目标矩阵进行转置，支持数据类型为 bool，仅在目的QuePosition为A2，且源操作数为half类型时有效。默认为false。 true：启用 false：不启用
enSmallK	输入	是否使能small k特性，每个分形矩阵大小为16*4，支持数据类型为 bool，默认为false。当前产品形态，该特性已不再支持。 true：使能 false：不使能
padValue	输入	Pad填充值的数值，数据类型需要与srcLocal保持一致。默认为0。若不想使能padding，可将padList设为全0。

支持的型号

Load2D接口
 Atlas 训练系列产品

Atlas推理系列产品AI Core

Atlas A2训练系列产品/Atlas 800I A2推理产品

Atlas 200/500 A2推理产品
Load3Dv1
Atlas 训练系列产品

Atlas推理系列产品AI Core
Load3Dv2
Atlas推理系列产品AI Core

Atlas A2训练系列产品/Atlas 800I A2推理产品

Atlas 200/500 A2推理产品

注意事项

操作数地址偏移对齐要求请参见通用约束。
LoadData3DParamsV1 cSize特性的开启，需要保证A1/B1中的 feature map 为 4 channel对齐的。
不使用或者不想改变的配置，建议保持默认值，有助于性能提升。

load3d数据格式说明

要求输入的feature map和filter的格式是 NC1HWC0，其中 C0 是最低维度而且 C0 是固定值为 16（对于u8/s8类型为32），C1=C/C0。

为了简化场景，以下场景假设输入的 feature map 的 channel 为4，即 Ci=4。输入 feature maps 在 A1 中的形状为 (Hi,Wi,Ci)，经过 load3dv1 处理后在 A2 的数据形状为(Wo*Ho, Hk*Wk*Ci)。其中 Wo 和 Ho 是卷积后输出的shape，Hk 和 Wk 是 filter 的 shape。

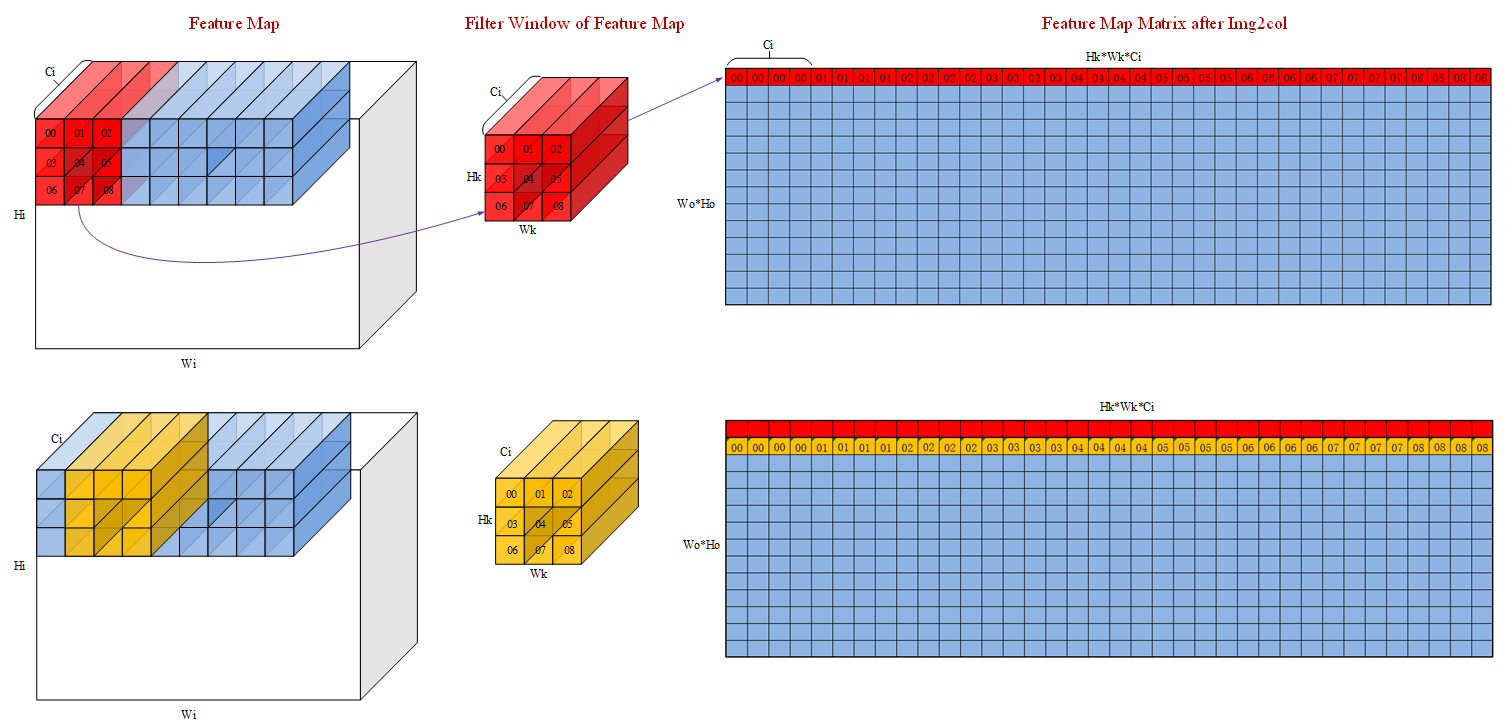

直观的来看，img2col 的过程就是 filter 在 feature map 上扫过，将对应 feature map 的数据展开成输出数据的每一行的过程。filter 首先在W方向上滑动 Wo 步,然后在 H 方向上走一步然后重复以上过程，最终输出 Wo*Ho 行数据。下图中红色和黄色的数据分别代表第一行和第二行。数字表示原始输入数据，filter 和输出数据三者之间的关联关系。可以看到，load3dv1 首先在输入数据的 Ci 维度搬运对应于 00 的 4 个数，然后搬运对应于 01 的四个数，最终这一行的大小为 Hk*Wk*Ci 即 3*3*4=36 个数。

对应的feature map格式如下图：

点击放大

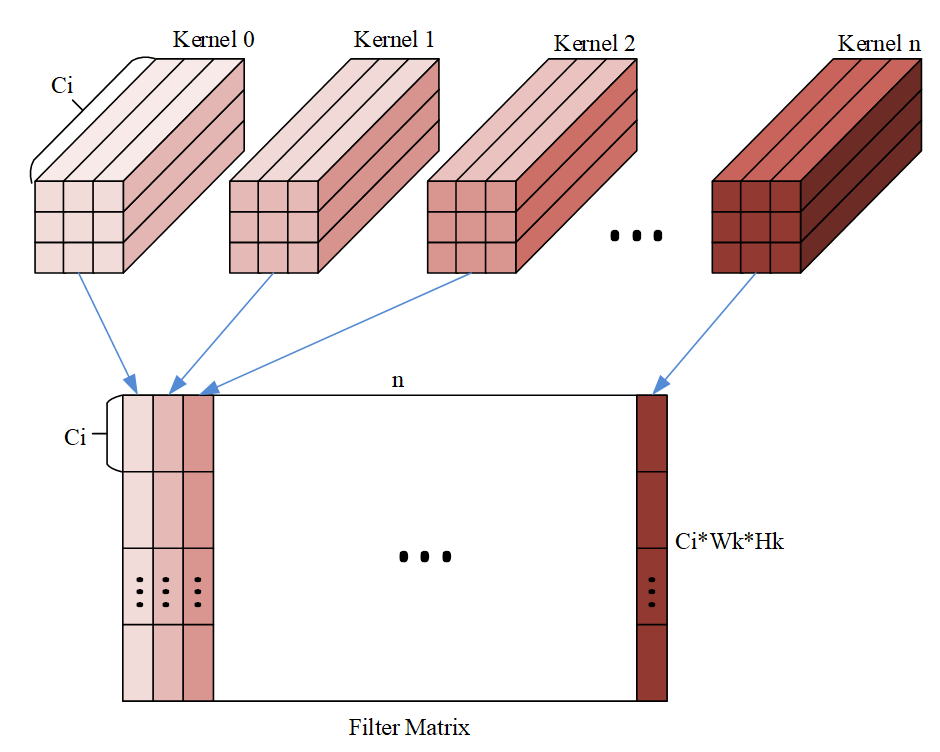

对应的 filter 的格式如下图：

其中 n 为 filter 的个数，可以看出维度排布为 (Hk,Wk,Ci,n)，但是需要注意的是下图的格式还需要根据 mmad 中 B 矩阵的格式转换。

点击放大

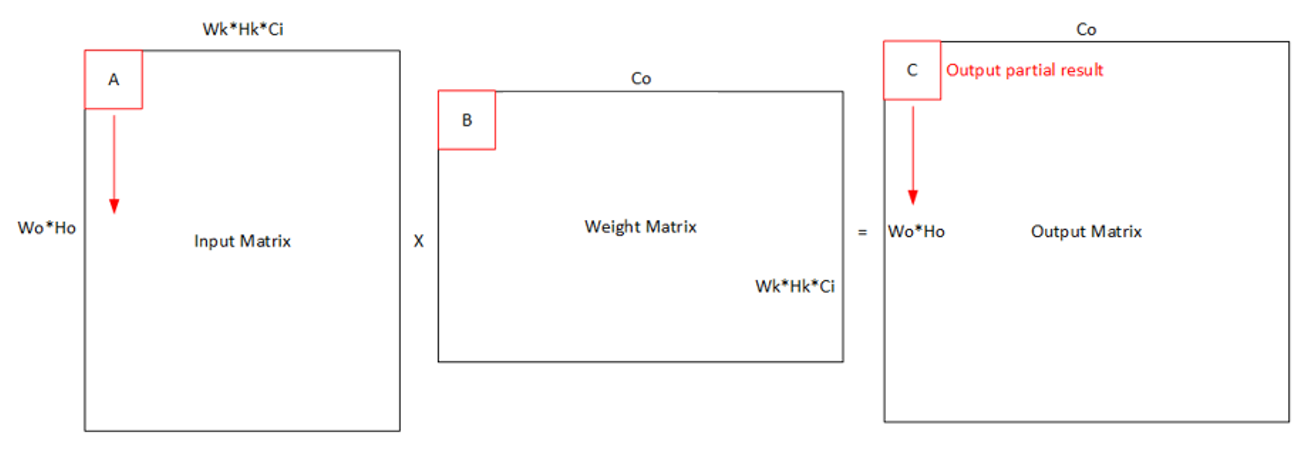

实际操作中，由于存储空间或者计算能力限制，我们通常会将整个卷积计算分块，一次只搬运并计算一小块数据。

点击放大

对于 A2 的 feature map 来说有两种方案，水平分块和垂直分块。分别对应参数中 repeatMode 的 0 和 1。

注：下图中的分型矩阵大小为 4x4，实际应该为 16x16 (对于 u8/s8 类型为 16x32)

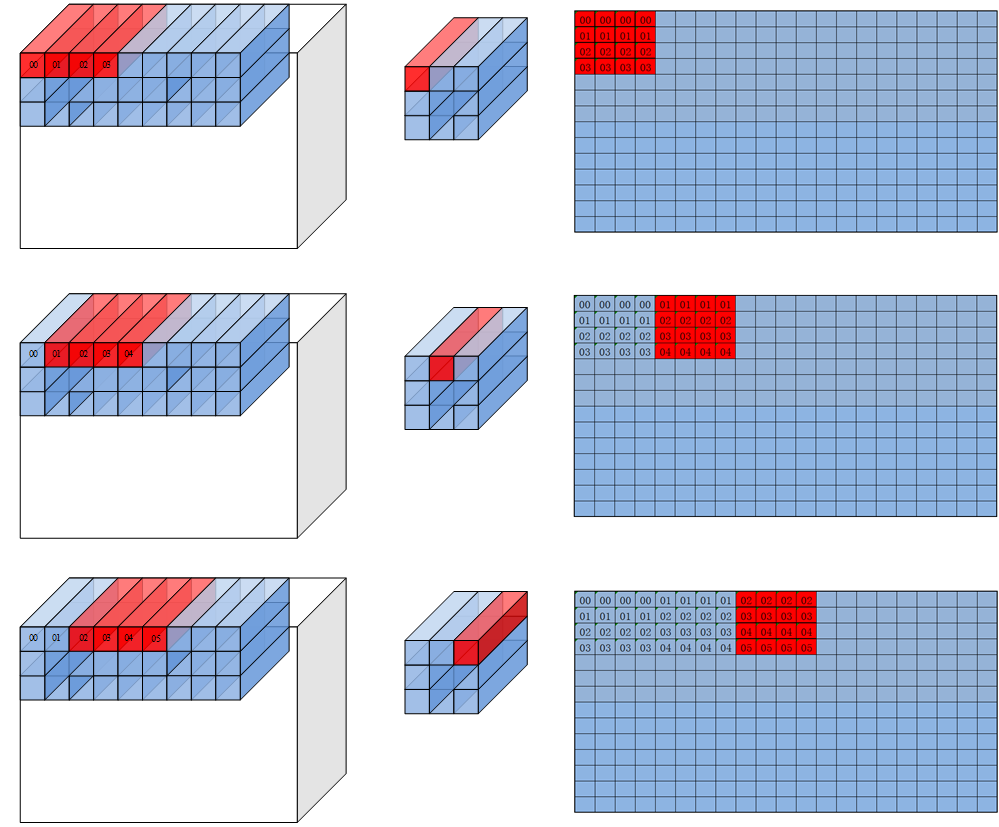

repeatMode =0 时，每次 repeat 会改变在 filter 窗口中读取数据点的位置，然后跳到下一个 C0 的位置。

点击放大

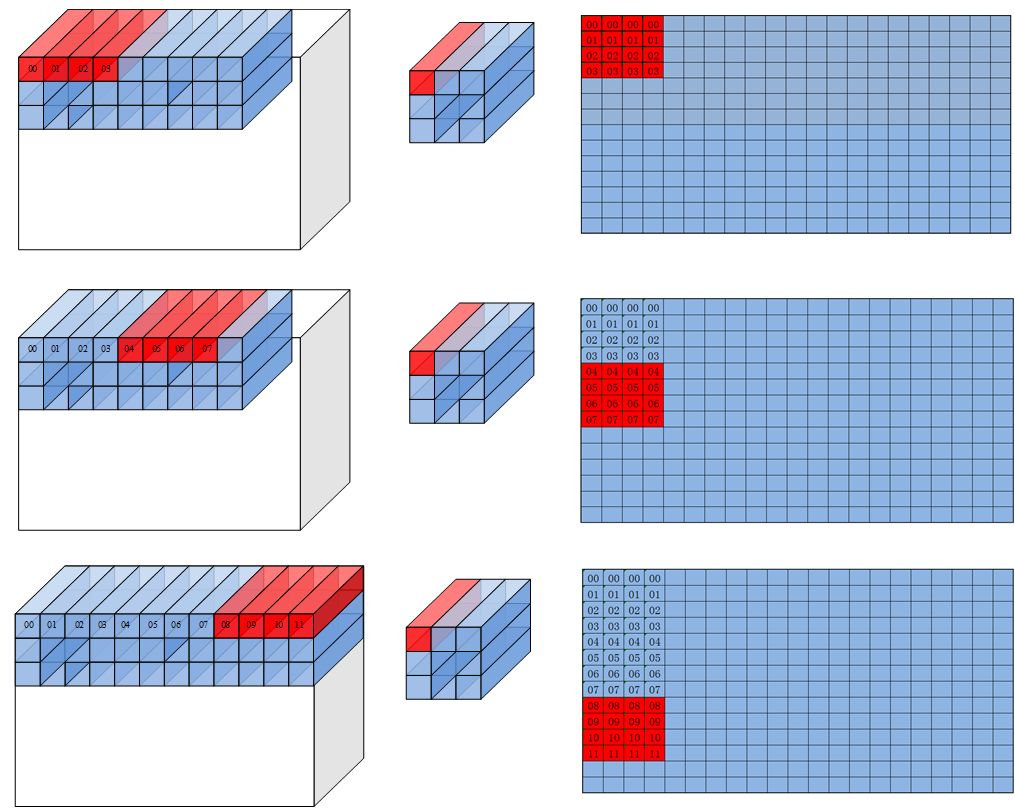

repeatMode =1 的时候 filter 窗口中读取数据的位置保持不变，每个 repeat 在 feature map 中前进 C0 个元素。

点击放大

返回值

无

调用示例

该调用示例支持的运行平台为Atlas推理系列产品AI Core。





           #include "kernel_operator.h"

class KernelLoadData {
public:
    __aicore__ inline KernelLoadData()
    {
        coutBlocks = (Cout + 16 - 1) / 16;
        ho = (H + padTop + padBottom - dilationH * (Kh - 1) - 1) / strideH + 1;
        wo = (W + padLeft + padRight - dilationW * (Kw - 1) - 1) / strideW + 1;
        howo = ho * wo;
        howoRound = ((howo + 16 - 1) / 16) * 16;
        featureMapA1Size = C1 * H * W * C0;      // shape: [C1, H, W, C0]
        weightA1Size = C1 * Kh * Kw * Cout * C0; // shape: [C1, Kh, Kw, Cout, C0]
        featureMapA2Size = howoRound * (C1 * Kh * Kw * C0);
        weightB2Size = (C1 * Kh * Kw * C0) * coutBlocks * 16;
        m = howo;
        k = C1 * Kh * Kw * C0;
        n = Cout;
        dstSize = coutBlocks * howo * 16; // shape: [coutBlocks, howo, 16]
        dstCO1Size = coutBlocks * howoRound * 16;
        fmRepeat = featureMapA2Size / (16 * C0);
        weRepeat = weightB2Size / (16 * C0);
    }
    __aicore__ inline void Init(__gm__ uint8_t* fmGm, __gm__ uint8_t* weGm, __gm__ uint8_t* dstGm)
    {
        fmGlobal.SetGlobalBuffer((__gm__ half*)fmGm);
        weGlobal.SetGlobalBuffer((__gm__ half*)weGm);
        dstGlobal.SetGlobalBuffer((__gm__ half*)dstGm);
        pipe.InitBuffer(inQueueFmA1, 1, featureMapA1Size * sizeof(half));
        pipe.InitBuffer(inQueueFmA2, 1, featureMapA2Size * sizeof(half));
        pipe.InitBuffer(inQueueWeB1, 1, weightA1Size * sizeof(half));
        pipe.InitBuffer(inQueueWeB2, 1, weightB2Size * sizeof(half));
        pipe.InitBuffer(outQueueCO1, 1, dstCO1Size * sizeof(float));
        pipe.InitBuffer(outQueueUB, 1, dstSize * sizeof(half));
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        Split();
        Compute();
        CopyUB();
        CopyOut();
    }

private:
    __aicore__ inline void CopyIn()
    {
        AscendC::LocalTensor<half> featureMapA1 = inQueueFmA1.AllocTensor<half>();
        AscendC::LocalTensor<half> weightB1 = inQueueWeB1.AllocTensor<half>();
        AscendC::DataCopy(featureMapA1, fmGlobal, { 1, static_cast<uint16_t>(featureMapA1Size * sizeof(half) / 32), 0, 0 });
        AscendC::DataCopy(weightB1, weGlobal, { 1, static_cast<uint16_t>(weightA1Size * sizeof(half) / 32), 0, 0 });
        inQueueFmA1.EnQue(featureMapA1);
        inQueueWeB1.EnQue(weightB1);
    }
    __aicore__ inline void Split()
    {
        AscendC::LocalTensor<half> featureMapA1 = inQueueFmA1.DeQue<half>();
        AscendC::LocalTensor<half> weightB1 = inQueueWeB1.DeQue<half>();
        AscendC::LocalTensor<half> featureMapA2 = inQueueFmA2.AllocTensor<half>();
        AscendC::LocalTensor<half> weightB2 = inQueueWeB2.AllocTensor<half>();
        uint8_t padList[4] = {padTop, padBottom, padLeft, padRight};
        AscendC::LoadData(featureMapA2, featureMapA1,
            { padList, H, W, 0, 0, 0, -1, -1, strideW, strideH, Kw, Kh, dilationW, dilationH, 1, 0, fmRepeat, 0, (half)(0)});
        AscendC::LoadData(weightB2, weightB1, { 0, weRepeat, 1, 0, 0, false, 0 });
        inQueueFmA2.EnQue<half>(featureMapA2);
        inQueueWeB2.EnQue<half>(weightB2);
        inQueueFmA1.FreeTensor(featureMapA1);
        inQueueWeB1.FreeTensor(weightB1);
    }
    __aicore__ inline void Compute()
    {
        AscendC::LocalTensor<half> featureMapA2 = inQueueFmA2.DeQue<half>();
        AscendC::LocalTensor<half> weightB2 = inQueueWeB2.DeQue<half>();
        AscendC::LocalTensor<float> dstCO1 = outQueueCO1.AllocTensor<float>();
        AscendC::Mmad(dstCO1, featureMapA2, weightB2, { m, n, k, 0, false, true });
        outQueueCO1.EnQue<float>(dstCO1);
        inQueueFmA2.FreeTensor(featureMapA2);
        inQueueWeB2.FreeTensor(weightB2);
    }
    __aicore__ inline void CopyUB()
    {
        AscendC::LocalTensor<float> dstCO1 = outQueueCO1.DeQue<float>();
        AscendC::LocalTensor<half> dstUB = outQueueUB.AllocTensor<half>();
        AscendC::DataCopyParams dataCopyParams;
        dataCopyParams.blockCount = 1;
        dataCopyParams.blockLen = m * n * sizeof(float) / 1024;
        AscendC::DataCopyEnhancedParams enhancedParams;
        enhancedParams.blockMode = AscendC::BlockMode::BLOCK_MODE_MATRIX;
        AscendC::DataCopy(dstUB, dstCO1, dataCopyParams, enhancedParams);
        outQueueUB.EnQue<half>(dstUB);
        outQueueCO1.FreeTensor(dstCO1);
    }
    __aicore__ inline void CopyOut()
    {
        AscendC::LocalTensor<half> dstUB = outQueueUB.DeQue<half>();
        AscendC::DataCopy(dstGlobal, dstUB, m * n);
        outQueueUB.FreeTensor(dstUB);
    }

private:
    AscendC::TPipe pipe;
    // feature map queue
    AscendC::TQue<AscendC::QuePosition::A1, 1> inQueueFmA1;
    AscendC::TQue<AscendC::QuePosition::A2, 1> inQueueFmA2;
    // weight queue
    AscendC::TQue<AscendC::QuePosition::B1, 1> inQueueWeB1;
    AscendC::TQue<AscendC::QuePosition::B2, 1> inQueueWeB2;
    // dst queue
    AscendC::TQue<AscendC::QuePosition::CO1, 1> outQueueCO1;
    AscendC::TQue<AscendC::QuePosition::CO2, 1> outQueueUB;
    AscendC::GlobalTensor<half> fmGlobal, weGlobal, dstGlobal;
    uint16_t C1 = 2;
    uint16_t H = 4, W = 4;
    uint8_t Kh = 2, Kw = 2;
    uint16_t Cout = 16;
    uint16_t C0 = 16;
    uint8_t dilationH = 2, dilationW = 2;
    uint8_t padTop = 1, padBottom = 1, padLeft = 1, padRight = 1;
    uint8_t strideH = 1, strideW = 1;
    uint16_t coutBlocks, ho, wo, howo, howoRound;
    uint32_t featureMapA1Size, weightA1Size, featureMapA2Size, weightB2Size, dstSize, dstCO1Size;
    uint16_t m, k, n;
    uint8_t fmRepeat, weRepeat;
};

extern "C" __global__ __aicore__ void load_data_simple_kernel(__gm__ uint8_t* fmGm, __gm__ uint8_t* weGm,
    __gm__ uint8_t* dstGm)
{
    KernelLoadData op;
    op.Init(fmGm, weGm, dstGm);
    op.Process();
}
