由于支持x86_64和Arm平台、NPU的标卡和模组等多种场景的混合部署，所以需要给各个工作节点配置标签，便于集群调度组件在各种不同形态的工作节点之间进行调度。

用户可以通过配置标签的方式指定任务运行的节点。标签配置涉及Job（任务）、volcano-scheduler和Node（节点），且三处的标签需要进行匹配（即Job配置的标签能够在volcano-scheduler和Node中找到），他们的作用关系如自定义标签配置所示。

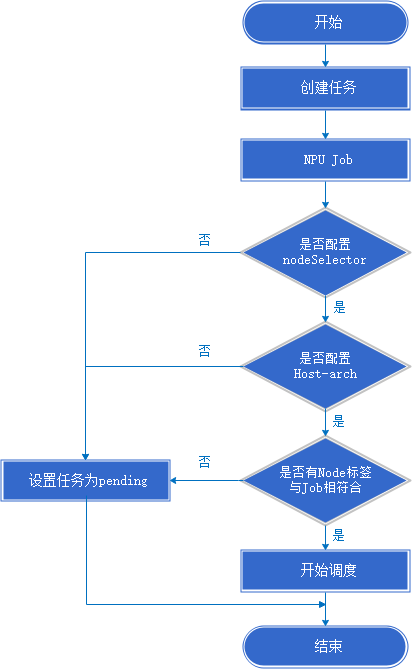

图1 自定义标签流程

NPU类型的Job必须配置host-arch的nodeSelector标签，内容默认为huawei-arm或huawei-x86，修改无效。
若Job配置了标签，则首先需要与volcano-scheduler配置的标签相匹配。若不匹配，则任务设置为pending状态，并给出原因。若匹配则进行下一步。
Job的标签在volcano-scheduler的标签列表中，volcano-scheduler需要选出配置有同样标签的Node。若不满足则Job设置为pending状态，并给出原因。若有则按照其他规则进行调度。

自定义volcano-scheduler标签

在Volcano部署文件“volcano-v*.yaml”中，对如下“configurations”中“name”为“selector”的部分进行配置，需要配置到“arguments”中。

...
data:
  volcano-scheduler.conf: |
    actions: "enqueue, allocate, backfill"
    tiers:
    - plugins:
      - name: volcano-npu_v5.0.RC1_linux-aarch64  # 其中v5.0.RC1为MindX DL的版本号，根据不同版本，该处编码不同。
    - plugins:
      - name: priority
      - name: gang
      - name: conformance
    - plugins:
      - name: drf
      - name: predicates
      - name: proportion
      - name: nodeorder
      - name: binpack
    configurations:
      - name: selector
        arguments: {"host-arch":"huawei-arm|huawei-x86",
        "accelerator":"huawei-Ascend910|nvidia-tesla-v100|nvidia-tesla-p40",
        "accelerator-type":"card|module|half"}
...

配置方式为map格式，目前仅支持英文输入。若一个标签存在多个值的情况，请使用“|”进行合并。
在NPU任务中ascend device plugin取值为“Ascend910”时，在“arguments”中"host-arch":"huawei-arm|huawei-x86"为默认配置，修改无效。若用户需要使用其他标签，请自行添加。
host-arch为huawei-arm|huawei-x86，不配置或修改，都只对NPU任务生效。
accelerator-type：card、module和half为Atlas 训练系列产品使用的标签

自定义任务标签

用户根据需要在训练任务的yaml文件中添加自定义标签，完整的yaml文件请从集群调度组件 MindXDL-deploy仓库中“5.0.RC1”分支的“samples”中下载。其中NPU类型的任务必须包括：host-arch:huawei-arm或host-arch:huawei-x86的nodeSelector标签，其他类型不做限制。

yaml文件的相关配置如下。

...
 spec:
        containers:
        ...
        nodeSelector:
          accelerator: nvidia-tesla-v100
        volumes:
...

自定义节点标签

节点的标签需要在装有K8s的管理节点上操作。

创建节点标签
```
kubectl label nodes {HostName} {label_key}={label_value}
```
参数说明：
- HostName：需要添加的主机名称。
- label_key和label_value需要与Job、volcano-scheduler中的配置相匹配。
例如：
```
kubectl label nodes ubuntu accelerator=nvidia-tesla-p40
```

修改节点标签

kubectl label nodes {HostName} {label_key}={label_value} --overwrite=true

例如：

kubectl label nodes ubuntu accelerator=vidia-tesla-p40 --overwrite=true

删除节点标签

kubectl label nodes {HostName} {label_key} -

例如：

kubectl label nodes ubuntu accelerator -
