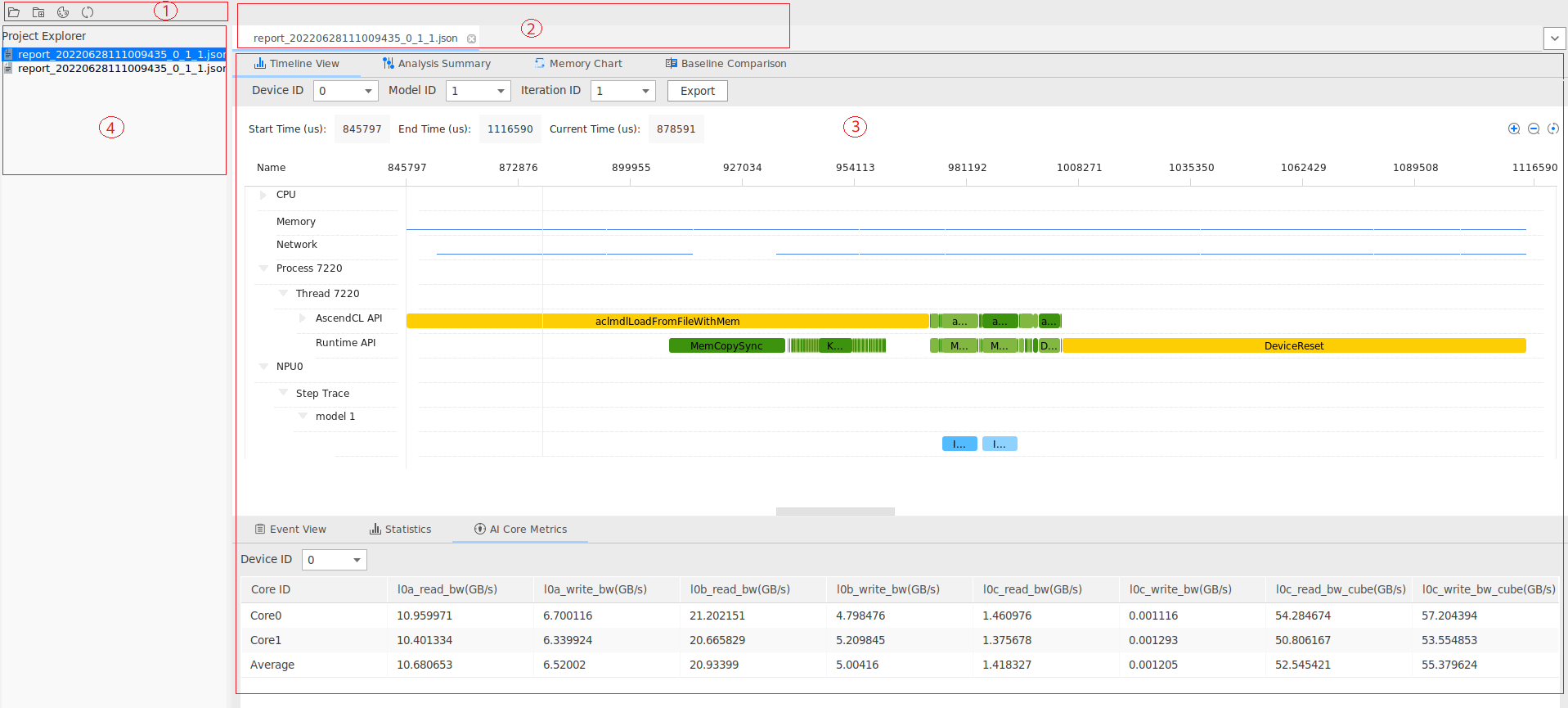

Profiling数据采集执行成功后，自动展示数据结果，如下图所示。
- 光标悬浮在视图上的各个时间线上时，可显示对应接口的运行信息，包括接口的启动时间（Start Time）、停止时间（End Time）、执行持续时间（Duration）和接口名（Name）等。有关更多接口的字段含义请参见《性能分析工具使用指南》中的“Profiling数据说明”章节。
- Profiling采集后生成的.json数据文件命名格式为：report_{时间戳}_{device_id}_{model_id}_{iter_id}.json，其中{device_id}表示设备ID，{model_id}表示模型ID，{iter_id}表示某轮迭代的ID号。

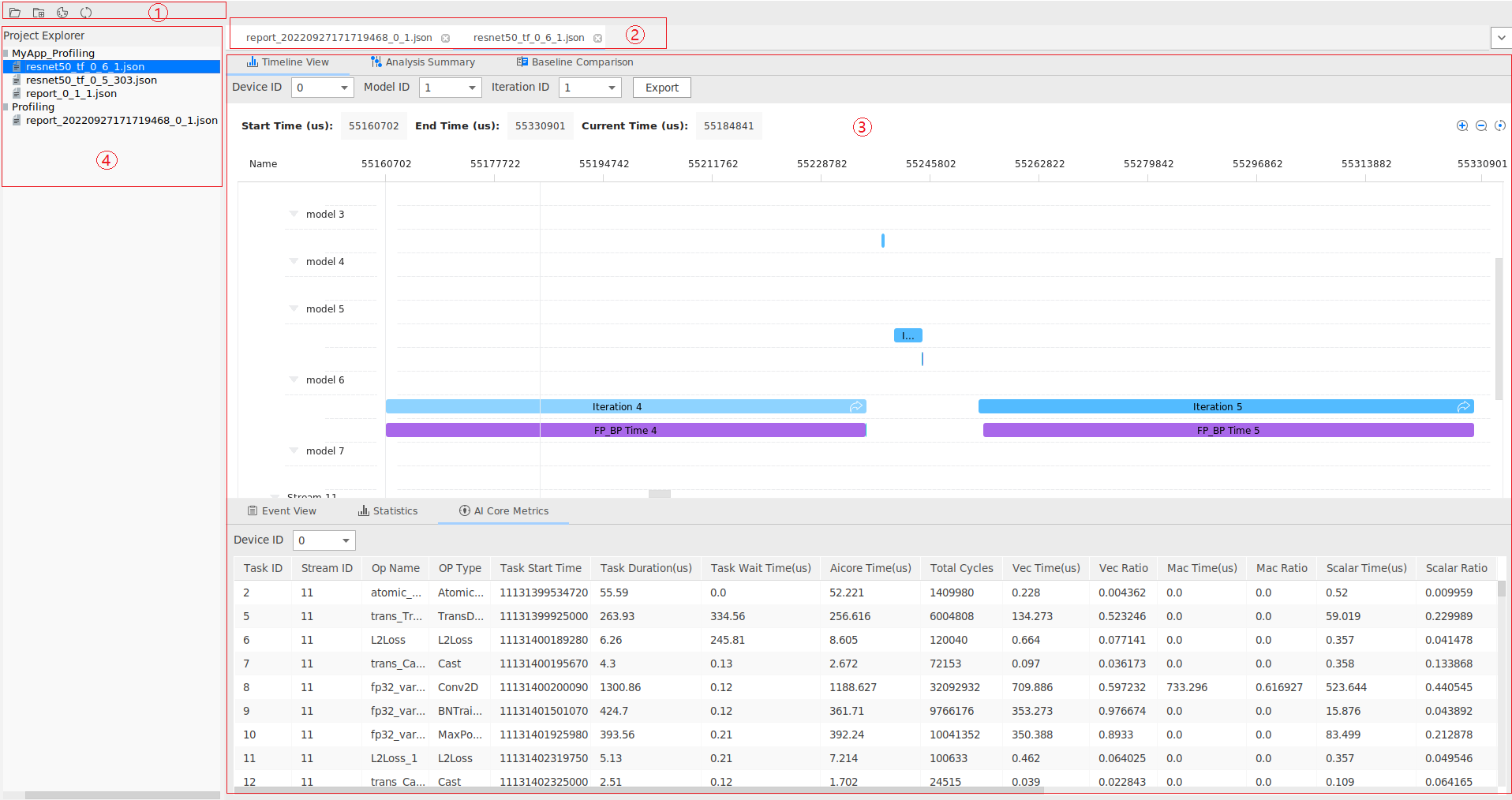

- 训练场景采集迭代轨迹数据、AI Core数据和算子数据等，不配置5，即不进行“Profiling Options”各项数据采集，因此图2界面展示的数据为图1界面展示数据的子集。
- 当Profiling采集后生成的.json数据文件大小超出了Profiling自动展示结果的最大缓存，可能无法自动展示，请手动打开文件。
Profiling视图窗口分为如下四个区域：
区域1：菜单栏。从左到右分别为Open…（打开未展示的Profiling报告）、New Project（创建新Profiling工程）、Timeline Color（打开Timeline颜色配置）、Refresh（刷新导航栏）四项功能。详细介绍请参见Profiling工程管理和Timeline颜色配置。
区域2：展示打开的.json文件页签，单击对应页签则显示对应文件的结果。
区域3：以视图方式展示Profiling采集结果，包括：Timeline View、Analysis Summary、Memory Chart（仅推理）、Baseline Comparison、Cluster Iteration Analysis（集群）、Data Preparation（集群）。
区域4：导航栏。显示用户指定的.json文件。提供历史数据管理功能，包括：Open Report（打开报告）、Save As（另存为）、Delete Report（删除报告）等；支持在空白处右键New Project（创建新Profiling工程）、Open…（打开未展示的Profiling报告）、Refresh（刷新导航栏）。详细介绍请参见Profiling工程管理。
Profiling支持Task-Based和Sample-Based两种不同方式的AI Core采集方式，因此会出现Profiling各页签展示结果不同。
|
视图 |
Task-Based |
Sample-Based |
|---|---|---|
|
AI Core Utilization（Analysis Summary） |
不展示 |
展示 |
|
Timeline View |
展示 |
展示 |
|
CPU |
展示 |
展示 |
|
Memory |
展示 |
展示 |
|
Disk |
展示 |
展示 |
|
Network |
展示 |
展示 |
|
OS Runtime API |
展示 |
展示 |
|
ACL API |
展示 |
展示 |
|
Runtime API |
展示 |
展示 |
|
GE |
展示 |
展示 |
|
MsprofTX |
展示 |
展示 |
|
step trace |
展示 |
展示 |
|
AI core task |
展示 |
不展示 |
|
AI CPU task |
展示 |
展示 |
|
HCCL |
展示 |
展示 |
