Memory Chart视图通过将AI Core Metrics所展示的数据与对应硬件的组织结构图产生联动，使用户更加清晰理解Memory间关系及数据流向。

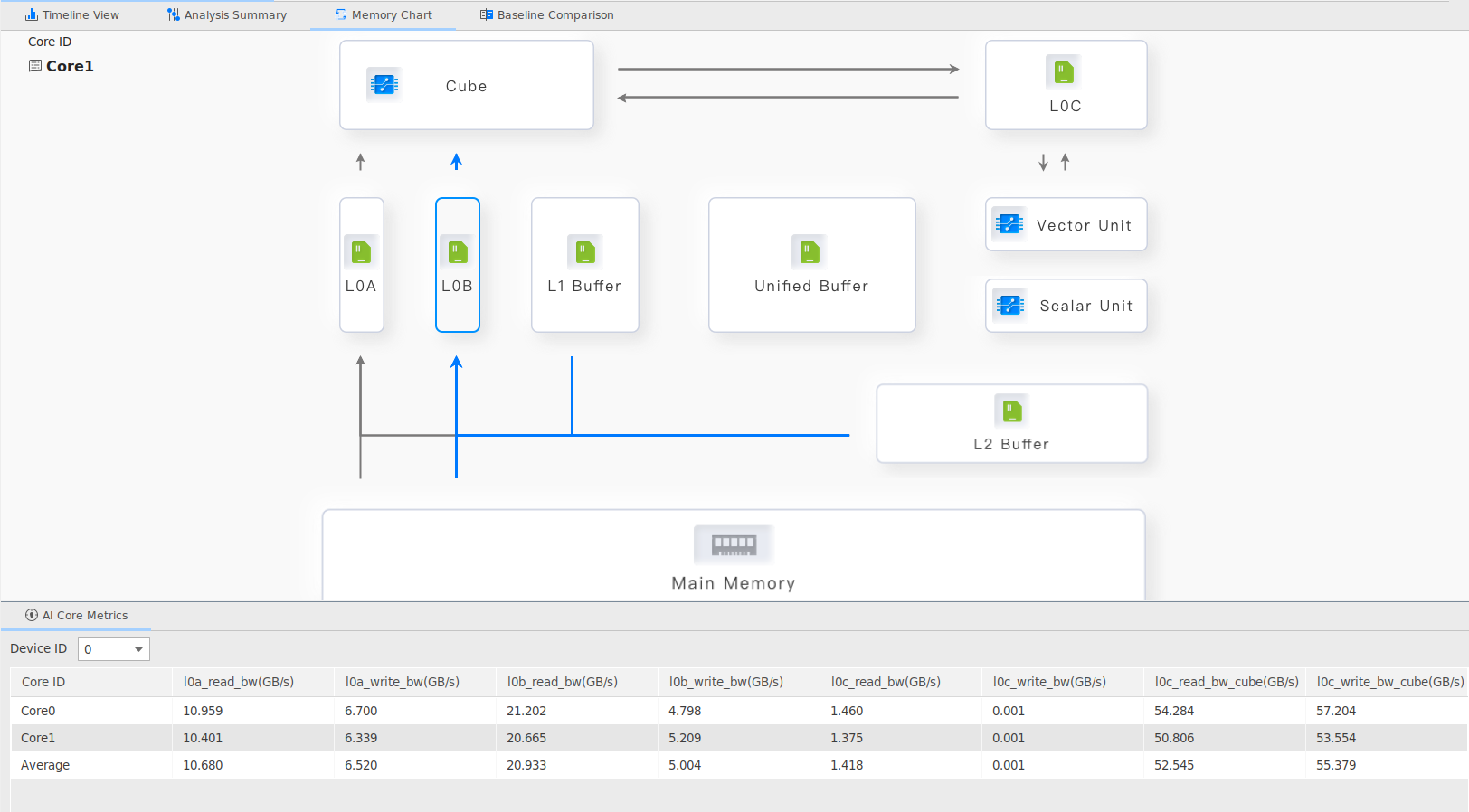

Memory Chart视图只展示计算单元和内存单元的读写速率和数据流向。如图1所示仅展示部分Memory Chart视图内容，完整字段解释请参见表1。
- 当AI Core采集开关为Pipeline Utilization和Arithmetic Utilization时，则无该视图展示。
- 当AI Core采集开关为UB/L1/L2/Main Memory Bandwidth时，单击UB/L1/L2/Main Memory单元则高亮显示对应单元及其数据流向箭头并且光标停靠显示该单元的采集数据。
- 当AI Core采集开关为L0A/L0B/L0C Memory Bandwidth时，单击L0A/L0B/L0C Memory单元则高亮显示对应单元及其数据流向并且光标停靠显示该单元的采集数据。
- 当AI Core采集开关为UB Memory Bandwidth时，单击Unified Buffer单元则高亮显示对应单元及其数据流向并且光标停靠显示该单元的采集数据。
