单算子比对

单算子比对界面说明

单算子比对功能是在比对结果的基础上选择具体算子并根据需要指定参数进行比对的。界面展示为Tensor比对结果界面的6区域、7区域和8区域，如图1。详细介绍请参见表1。

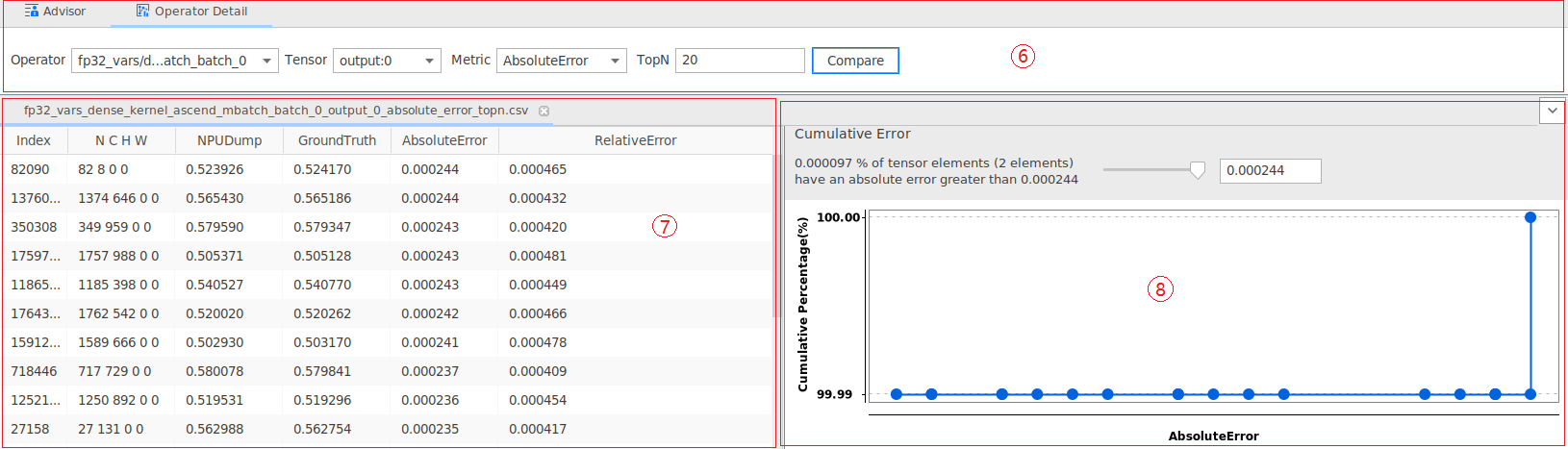

图1 单算子比对

表1 单算子比对结果说明

区域

说明

6

Operator Detail，单算子比对功能。下发单算子比对命令。具体操作请参见比对操作。

7

单算子比对TopN结果。各列字段解释请参见表2。

8

Cumulative Error，对于TopN Tensor元素，绘制的误差累积分布折线图。详细介绍请参见表2。

比对操作

单算子比对操作功能界面展示为图1的6区域，如图2所示。操作步骤如下：

图2 单算子比对操作
  1. 基于已经读取到的Tensor信息，通过Operator下拉框选择要比对的算子和对应Tensor（output/input）。
  2. 通过Metric选择比对算子的Absolute Error（绝对误差）或Relative Error（相对误差）。
  3. 配置输出该指标的TopN个Tensor元素（取值范围为[1,10000]）。
  4. 单击“Compare”按钮进行单算子比对。

    TopN结果显示请参见比对结果。

比对结果

单算子比对结果界面展示为图1的7区域和8区域，如图3所示。详细介绍请参见表2。

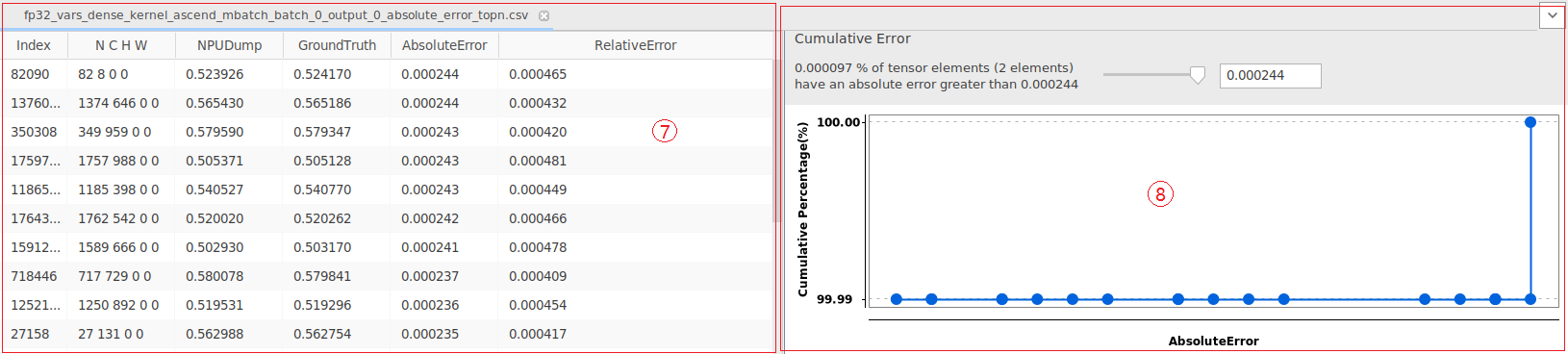

图3 单算子比对结果
表2 比对结果字段说明

字段

说明

7区域

Index

算子比对的条数。

N C H W

数据格式。

NPUDump

NPU Dump侧算子的dump值。

GroundTruth

Ground Truth侧算子的dump值。

Absolute Error

绝对误差，NPU Dump侧算子的dump值减Ground Truth侧算子的dump值取绝对值比对出来的结果。小数点后最多6位。

Relative Error

相对误差，Absolute Error值除以Ground Truth侧算子的dump值比对出来的结果。当Ground Truth侧算子的dump值为0时，该处显示为“-”。小数点后最多6位。

8区域

A % of tensor elements (B elements) have an absolute error greater than C.

当前算子比对的所有tensor元素的绝对误差结果中有A %的tensor也就是B个元素的绝对误差超过了C。其中absolute error根据5区域配置的Metric取值变化可以为relative error；右侧滑块控制C的取值，范围由6区域AbsoluteError或RelativeError的最大最小值决定。

误差累积分布折线图

横坐标为6区域的AbsoluteError或RelativeError，取值范围由AbsoluteError或RelativeError的最大最小值决定；纵坐标为累积百分占比，含义为AbsoluteError或RelativeError到达某个阈值时，小于等于该阈值的所有tensor元素在整体tensor元素中的占比。

注：光标移动到对应Tensor点上时，浮窗显示Tensor信息。信息包括：Index（算子比对的条数）、Absolute Error/Relative Error（绝对/相对误差）、Cumulative Percentage（累积百分占比）。
