实现原理

根据推理任务类型的不同，特性的原理图略有差异。静态vNPU调度需要使用npu-smi工具提前创建好需要的vNPU。

acjob任务

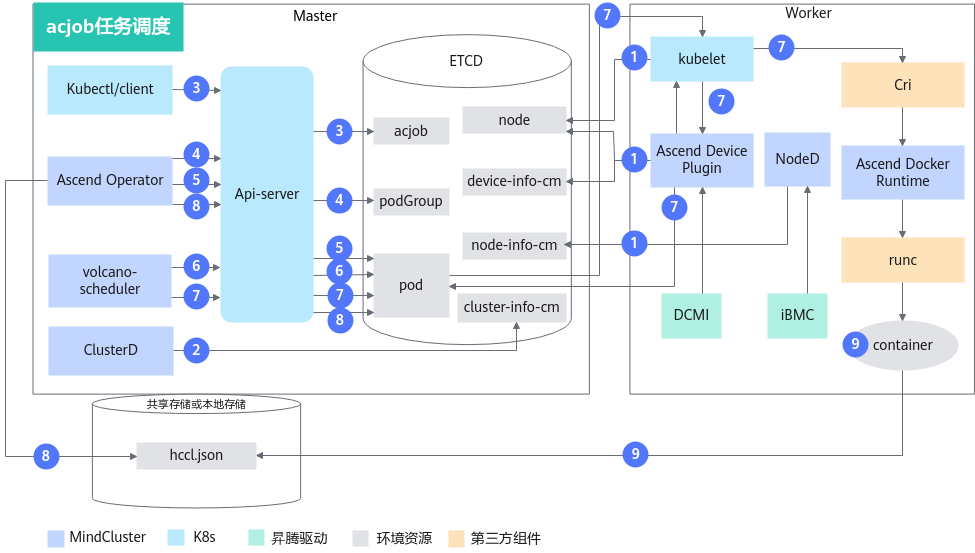

acjob任务原理图如图1所示。

图1 acjob任务调度原理图
各步骤说明如下：
  1. 集群调度组件定期上报节点和芯片信息；kubelet上报节点芯片数量到节点对象（node）中。
    • Ascend Device Plugin定期上报芯片拓扑信息。

      上报整卡信息。将芯片的物理ID上报到device-info-cm中；可调度的芯片总数量（allocatable）、已使用的芯片数量（allocated）和芯片的基础信息（device ip和super_device_ip）上报到node中，用于整卡调度。

    • NodeD定期上报节点健康状态和节点硬件故障信息到node-info-cm中。
  2. ClusterD读取device-info-cm和node-info-cm中信息后，将信息写入cluster-info-cm。
  3. 用户通过kubectl或者其他深度学习平台下发acjob任务。
  4. Ascend Operator为任务创建相应的PodGroup。关于PodGroup的详细说明，可以参考开源Volcano官方文档。
  5. Ascend Operator为任务创建相应的Pod，并在容器中注入集合通信所需环境变量。
  6. volcano-scheduler根据节点和芯片拓扑信息为任务选择合适节点，并在Pod的annotation上写入选择的芯片信息。整卡调度写入整卡信息。
  7. kubelet创建容器时，调用Ascend Device Plugin挂载芯片，Ascend Device Plugin或volcano-scheduler在Pod的annotation上写入芯片信息。Ascend Docker Runtime协助挂载相应资源。
  8. Ascend Operator读取Pod的annotation信息，将相关信息写入hccl.json。
  9. 容器读取环境变量或者hccl.json信息，建立通信渠道，开始执行推理任务。

    Ascend Operator当前仅支持为PyTorch任务生成hccl.json。

vcjob任务

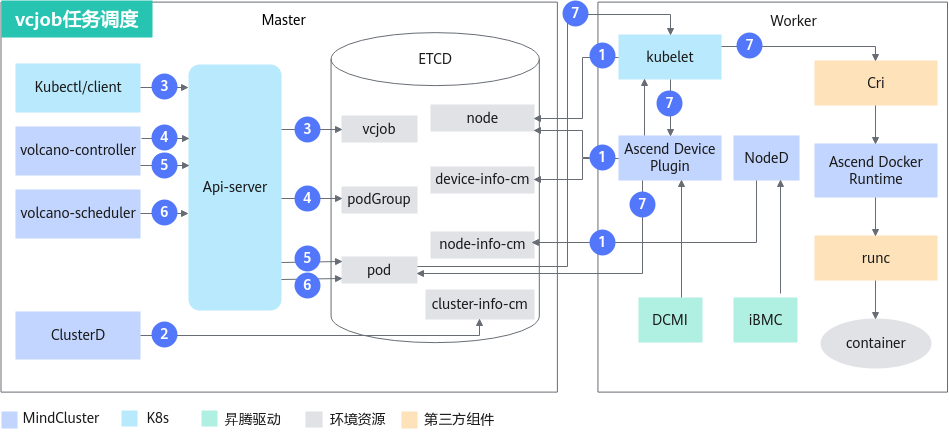

vcjob任务的原理图如图2所示。
图2 vcjob任务调度原理图
各步骤说明如下：
  1. 集群调度组件定期上报节点和芯片信息；kubelet上报节点芯片数量到node（节点对象）中。
    • Ascend Device Plugin定期上报芯片拓扑信息。
      • 上报整卡信息。将芯片的物理ID上报到device-info-cm中；可调度的芯片总数量（allocatable）和已使用的芯片数量（allocated）上报到node中，用于整卡调度。
      • 上报vNPU相关信息到node中，用于静态vNPU调度。
    • NodeD定期上报节点健康状态和节点硬件故障信息到node-info-cm中。
  2. ClusterD读取device-info-cm和node-info-cm中信息后，将信息写入cluster-info-cm。
  3. 用户通过kubectl或者其他深度学习平台下发vcjob任务。
  4. volcano-controller为任务创建相应PodGroup。关于PodGroup的详细说明，可以参考开源Volcano官方文档。
  5. 当集群资源满足任务要求时，volcano-controller创建任务Pod。
  6. volcano-scheduler根据节点和芯片拓扑信息为任务选择合适节点，并在Pod的annotation上写入选择的芯片信息。
  7. kubelet创建容器时，调用Ascend Device Plugin挂载芯片，Ascend Device Plugin在Pod的annotation上写入芯片信息。Ascend Docker Runtime协助挂载相应资源。

deploy任务

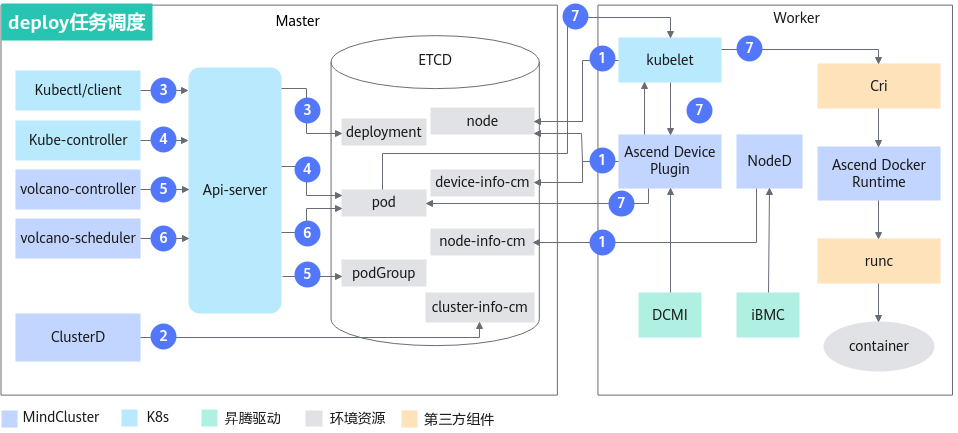

deploy任务原理图如图3所示。
图3 deploy任务调度原理图
各步骤说明如下：
  1. 集群调度组件定期上报节点和芯片信息；kubelet上报节点芯片数量到node（节点对象）中。
    • Ascend Device Plugin定期上报芯片拓扑信息。
      • 上报整卡信息。将芯片的物理ID上报到device-info-cm中；可调度的芯片总数量（allocatable）和已使用的芯片数量（allocated）上报到node中，用于整卡调度。
      • 上报vNPU相关信息到node中，用于静态vNPU调度。
    • NodeD定期上报节点健康状态和节点硬件故障信息到node-info-cm中。
  2. ClusterD读取device-info-cm和node-info-cm中信息后，将信息写入cluster-info-cm。
  3. 用户通过kubectl或者其他深度学习平台下发deploy任务。
  4. kube-controller为任务创建相应Pod。
  5. volcano-controller创建任务PodGroup。关于PodGroup的详细说明，可以参考开源Volcano官方文档。
  6. volcano-scheduler根据节点和芯片拓扑信息为任务选择合适节点，并在Pod的annotation上写入选择的芯片信息。
  7. kubelet创建容器时，调用Ascend Device Plugin挂载芯片，Ascend Device Plugin在Pod的annotation上写入芯片信息。Ascend Docker Runtime协助挂载相应资源。
