函数功能

将已经排好序的最多4条队列，合并排列成1条队列，结果按照score域由大到小排序，排布方式如下：

Atlas A2训练系列产品/Atlas 800I A2推理产品采用方式一

Atlas推理系列产品AI Core采用方式二

排布方式一：
MrgSort处理的数据一般是经过Sort处理后的数据，也就是Sort接口的输出，队列的结构如下所示：

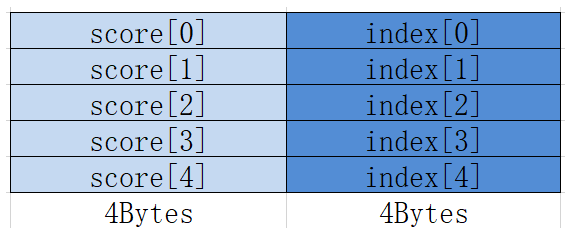

- 数据类型为float，每个结构占据8Bytes。

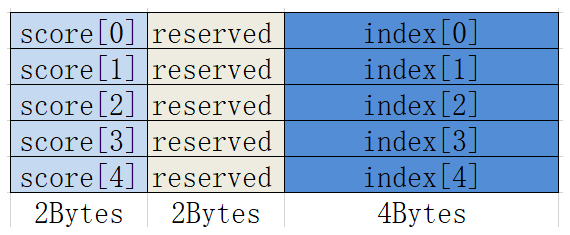

- 数据类型为half，每个结构也占据8Bytes，中间有2Bytes保留。

排布方式二：Region Proposal排布
 输入输出数据均为Region Proposal，具体请参见Sort中的排布方式二。

函数原型


           template <typename T, bool isExhaustedSuspension = false>
__aicore__ inline void MrgSort(const LocalTensor<T> &dstLocal, const MrgSortSrcList<T> &sortList, const uint16_t elementCountList[4], uint32_t sortedNum[4], uint16_t validBit, const int32_t repeatTimes)

参数说明

表1 模板参数说明
接口	功能
T	操作数的数据类型。
isExhaustedSuspension	某条队列耗尽（即该队列已经全部排序到目的操作数）后，是否需要停止合并。类型为bool，参数取值如下： false：直到所有队列耗尽完才停止合并。 true：某条队列耗尽后，停止合并。默认值为false。

表2 接口参数说明
参数名称	输入/输出	含义
dstLocal	输出	目的操作数，存储经过排序后的数据。类型为LocalTensor，支持的TPosition为VECIN/VECCALC/VECOUT。 Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：half/float Atlas推理系列产品AI Core，支持的数据类型为：half/float
sortList	输入	源操作数，支持2-4个队列，并且每个队列都已经排好序，类型为MrgSortSrcList结构体，具体请参考表3。MrgSortSrcList中传入要合并的队列。 template <typename T> struct MrgSortSrcList { LocalTensor<T> src1; LocalTensor<T> src2; LocalTensor<T> src3; // 当要合并的队列个数小于3，可以为空tensor LocalTensor<T> src4; // 当要合并的队列个数小于4，可以为空tensor }; Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：half/float Atlas推理系列产品AI Core，支持的数据类型为：half/float
elementCountList	输入	四个源队列的长度（8Bytes结构的数目），类型为长度为4的uint16_t数据类型的数组，理论上每个元素取值范围[0, 4095]，但不能超出UB的存储空间。
sortedNum	输出	耗尽模式下（即isExhaustedSuspension为true时），停止合并时每个队列已排序的元素个数。
validBit	输入	有效队列个数，取值如下： 0b11：前两条队列有效 0b111：前三条队列有效 0b1111：四条队列全部有效
repeatTimes	输入	迭代次数，每一次源操作数和目的操作数跳过四个队列总长度。取值范围：repeatTimes∈[1,255]。 repeatTimes参数生效是有条件的，需要同时满足以下四个条件： srcLocal包含四条队列并且validBit=15 四个源队列的长度一致四个源队列连续存储 isExhaustedSuspension为false

表3 MrgSortSrcList参数说明
参数名称	输入/输出	含义
src1	输入	源操作数，第一个已经排好序的队列。类型为LocalTensor，支持的TPosition为VECIN/VECCALC/VECOUT。数据类型与目的操作数保持一致。 Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：half/float Atlas推理系列产品AI Core，支持的数据类型为：half/float
src2	输入	源操作数，第二个已经排好序的队列。类型为LocalTensor，支持的TPosition为VECIN/VECCALC/VECOUT。数据类型与目的操作数保持一致。 Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：half/float Atlas推理系列产品AI Core，支持的数据类型为：half/float
src3	输入	源操作数，第三个已经排好序的队列。类型为LocalTensor，支持的TPosition为VECIN/VECCALC/VECOUT。数据类型与目的操作数保持一致。 Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：half/float Atlas推理系列产品AI Core，支持的数据类型为：half/float
src4	输入	源操作数，第四个已经排好序的队列。类型为LocalTensor，支持的TPosition为VECIN/VECCALC/VECOUT。数据类型与目的操作数保持一致。 Atlas A2训练系列产品/Atlas 800I A2推理产品，支持的数据类型为：half/float Atlas推理系列产品AI Core，支持的数据类型为：half/float

返回值

无

支持的型号

Atlas A2训练系列产品/Atlas 800I A2推理产品

Atlas推理系列产品AI Core

约束说明

当存在score[i]与score[j]相同时，如果i>j，则score[j]将首先被选出来，排在前面，即index的顺序与输入顺序一致。
每次迭代内的数据会进行排序，不同迭代间的数据不会进行排序。
操作数地址偏移对齐要求请参见通用约束。

调用示例

处理128个half类型数据。

该样例适用于：

Atlas A2训练系列产品/Atlas 800I A2推理产品

#include "kernel_operator.h"
template <typename T>
class FullSort
{
public:
    __aicore__ inline FullSort() {}
    __aicore__ inline void Init(__gm__ uint8_t *srcValueGm, __gm__ uint8_t *srcIndexGm, __gm__ uint8_t *dstValueGm, __gm__ uint8_t *dstIndexGm)
    {
        concatRepeatTimes = elementCount / 16;
        inBufferSize = elementCount * sizeof(uint32_t);
        outBufferSize = elementCount * sizeof(uint32_t);
        calcBufferSize = elementCount * 8;
        tmpBufferSize = elementCount * 8;
        sortedLocalSize = elementCount * 4;
        sortRepeatTimes = elementCount / 32;
        extractRepeatTimes = elementCount / 32;
        sortTmpLocalSize = elementCount * 4;
        valueGlobal.SetGlobalBuffer((__gm__ T *)srcValueGm);
        indexGlobal.SetGlobalBuffer((__gm__ uint32_t *)srcIndexGm);
        dstValueGlobal.SetGlobalBuffer((__gm__ T *)dstValueGm);
        dstIndexGlobal.SetGlobalBuffer((__gm__ uint32_t *)dstIndexGm);
        pipe.InitBuffer(queIn, 2, inBufferSize);
        pipe.InitBuffer(queOut, 2, outBufferSize);
        pipe.InitBuffer(queCalc, 1, calcBufferSize * sizeof(T));
        pipe.InitBuffer(queTmp, 2, tmpBufferSize * sizeof(T));
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        Compute();
        CopyOut();
    }

private:
    __aicore__ inline void CopyIn()
    {
        AscendC::LocalTensor<T> valueLocal = queIn.AllocTensor<T>();
        AscendC::DataCopy(valueLocal, valueGlobal, elementCount);
        queIn.EnQue(valueLocal);
        AscendC::LocalTensor<uint32_t> indexLocal = queIn.AllocTensor<uint32_t>();
        AscendC::DataCopy(indexLocal, indexGlobal, elementCount);
        queIn.EnQue(indexLocal);
    }
    __aicore__ inline void Compute()
    {
        AscendC::LocalTensor<T> valueLocal = queIn.DeQue<T>();
        AscendC::LocalTensor<uint32_t> indexLocal = queIn.DeQue<uint32_t>();
        AscendC::LocalTensor<T> sortedLocal = queCalc.AllocTensor<T>();
        AscendC::LocalTensor<T> concatTmpLocal = queTmp.AllocTensor<T>();
        AscendC::LocalTensor<T> sortTmpLocal = queTmp.AllocTensor<T>();
        AscendC::LocalTensor<T> dstValueLocal = queOut.AllocTensor<T>();
        AscendC::LocalTensor<uint32_t> dstIndexLocal = queOut.AllocTensor<uint32_t>();
        AscendC::LocalTensor<T> concatLocal;

        AscendC::Concat(concatLocal, valueLocal, concatTmpLocal, concatRepeatTimes);
        AscendC::Sort<T, false>(sortedLocal, concatLocal, indexLocal, sortTmpLocal, sortRepeatTimes);
        uint32_t singleMergeTmpElementCount = elementCount / 4;
        uint32_t baseOffset = AscendC::GetSortOffset<T>(singleMergeTmpElementCount);
        AscendC::MrgSortSrcList sortList = AscendC::MrgSortSrcList(sortedLocal[0], sortedLocal[baseOffset], sortedLocal[2 * baseOffset], sortedLocal[3 * baseOffset]);
        uint16_t singleDataSize = elementCount / 4;
        const uint16_t elementCountList[4] = {singleDataSize, singleDataSize, singleDataSize, singleDataSize};
        uint32_t sortedNum[4];
        AscendC::MrgSort<T, false>(sortTmpLocal, sortList, elementCountList, sortedNum, 0b1111, 1);
        AscendC::Extract(dstValueLocal, dstIndexLocal, sortTmpLocal, extractRepeatTimes);

        queTmp.FreeTensor(concatTmpLocal);
        queTmp.FreeTensor(sortTmpLocal);
        queIn.FreeTensor(valueLocal);
        queIn.FreeTensor(indexLocal);
        queCalc.FreeTensor(sortedLocal);
        queOut.EnQue(dstValueLocal);
        queOut.EnQue(dstIndexLocal);
    }
    __aicore__ inline void CopyOut()
    {
        AscendC::LocalTensor<T> dstValueLocal = queOut.DeQue<T>();
        AscendC::LocalTensor<uint32_t> dstIndexLocal = queOut.DeQue<uint32_t>();
        AscendC::DataCopy(dstValueGlobal, dstValueLocal, elementCount);
        AscendC::DataCopy(dstIndexGlobal, dstIndexLocal, elementCount);
        queOut.FreeTensor(dstValueLocal);
        queOut.FreeTensor(dstIndexLocal);
    }

private:
    AscendC::TPipe pipe;
    AscendC::TQue<AscendC::QuePosition::VECIN, 2> queIn;
    AscendC::TQue<AscendC::QuePosition::VECOUT, 2> queOut;
    AscendC::TQue<AscendC::QuePosition::VECIN, 2> queTmp;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> queCalc;
    AscendC::GlobalTensor<T> valueGlobal;
    AscendC::GlobalTensor<uint32_t> indexGlobal;
    AscendC::GlobalTensor<T> dstValueGlobal;
    AscendC::GlobalTensor<uint32_t> dstIndexGlobal;
    uint32_t elementCount = 128;
    uint32_t concatRepeatTimes;
    uint32_t inBufferSize;
    uint32_t outBufferSize;
    uint32_t calcBufferSize;
    uint32_t tmpBufferSize;
    uint32_t sortedLocalSize;
    uint32_t sortTmpLocalSize;
    uint32_t sortRepeatTimes;
    uint32_t extractRepeatTimes;
};

extern "C" __global__ __aicore__ void sort_operator(__gm__ uint8_t *src0Gm, __gm__ uint8_t *src1Gm, __gm__ uint8_t *dst0Gm, __gm__ uint8_t *dst1Gm)
{
    FullSort<half> op;
    op.Init(src0Gm, src1Gm, dst0Gm, dst1Gm);
    op.Process();
}

示例结果
输入数据(srcValueGm): 128个float类型数据
[31 30 29 ... 2 1 0
 63 62 61 ... 34 33 32
 95 94 93 ... 66 65 64
 127 126 125 ... 98 97 96]
输入数据(srcIndexGm):
[31 30 29 ... 2 1 0
 63 62 61 ... 34 33 32
 95 94 93 ... 66 65 64
 127 126 125 ... 98 97 96]
输出数据(dstValueGm):
[127 126 125 ... 2 1 0]
输出数据(dstIndexGm):
[127 126 125 ... 2 1 0]

处理64个half类型数据。

该样例适用于：

Atlas推理系列产品AI Core

#include "kernel_operator.h"

template <typename T>
class FullSort
{
public:
    __aicore__ inline FullSort() {}
    __aicore__ inline void Init(__gm__ uint8_t *srcValueGm, __gm__ uint8_t *srcIndexGm, __gm__ uint8_t *dstValueGm, __gm__ uint8_t *dstIndexGm)
    {
        concatRepeatTimes = elementCount / 16;
        inBufferSize = elementCount * sizeof(uint32_t);
        outBufferSize = elementCount * sizeof(uint32_t);
        calcBufferSize = elementCount * 8;
        tmpBufferSize = elementCount * 8;
        sortedLocalSize = elementCount * 8 * sizeof(T);
        sortRepeatTimes = elementCount / 16;
        extractRepeatTimes = elementCount / 16;
        sortTmpLocalSize = elementCount * 8 * sizeof(T);
        valueGlobal.SetGlobalBuffer((__gm__ T *)srcValueGm);
        indexGlobal.SetGlobalBuffer((__gm__ uint32_t *)srcIndexGm);
        dstValueGlobal.SetGlobalBuffer((__gm__ T *)dstValueGm);
        dstIndexGlobal.SetGlobalBuffer((__gm__ uint32_t *)dstIndexGm);
        pipe.InitBuffer(queIn, 2, inBufferSize);
        pipe.InitBuffer(queOut, 2, outBufferSize);
        pipe.InitBuffer(queCalc, 1, calcBufferSize * sizeof(T));
        pipe.InitBuffer(queTmp, 2, tmpBufferSize * sizeof(T));
    }
    __aicore__ inline void Process()
    {
        CopyIn();
        Compute();
        CopyOut();
    }

private:
    __aicore__ inline void CopyIn()
    {
        AscendC::LocalTensor<T> valueLocal = queIn.AllocTensor<T>();
        AscendC::DataCopy(valueLocal, valueGlobal, elementCount);
        queIn.EnQue(valueLocal);

        AscendC::LocalTensor<uint32_t> indexLocal = queIn.AllocTensor<uint32_t>();
        AscendC::DataCopy(indexLocal, indexGlobal, elementCount);
        queIn.EnQue(indexLocal);
    }
    __aicore__ inline void Compute()
    {
        AscendC::LocalTensor<T> valueLocal = queIn.DeQue<T>();
        AscendC::LocalTensor<uint32_t> indexLocal = queIn.DeQue<uint32_t>();
        AscendC::LocalTensor<T> sortedLocal = queCalc.AllocTensor<T>();
        AscendC::LocalTensor<T> concatTmpLocal = queTmp.AllocTensor<T>();
        AscendC::LocalTensor<T> sortTmpLocal = queTmp.AllocTensor<T>();
        AscendC::LocalTensor<T> dstValueLocal = queOut.AllocTensor<T>();
        AscendC::LocalTensor<uint32_t> dstIndexLocal = queOut.AllocTensor<uint32_t>();
        AscendC::LocalTensor<T> concatLocal;

        AscendC::Concat(concatLocal, valueLocal, concatTmpLocal, concatRepeatTimes);
        AscendC::Sort<T, false>(sortedLocal, concatLocal, indexLocal, sortTmpLocal, sortRepeatTimes);
        uint32_t singleMergeTmpElementCount = elementCount / 4;
        uint32_t baseOffset = AscendC::GetSortOffset<T>(singleMergeTmpElementCount);
        AscendC::MrgSortSrcList sortList = AscendC::MrgSortSrcList(sortedLocal[0], sortedLocal[baseOffset], sortedLocal[2 * baseOffset], sortedLocal[3 * baseOffset]);
        uint16_t singleDataSize = elementCount / 4;
        const uint16_t elementCountList[4] = {singleDataSize, singleDataSize, singleDataSize, singleDataSize};
        uint32_t sortedNum[4];

        AscendC::MrgSort<T, false>(sortTmpLocal, sortList, elementCountList, sortedNum, 0b1111, 1);
        AscendC::Extract(dstValueLocal, dstIndexLocal, sortTmpLocal, extractRepeatTimes);

        queTmp.FreeTensor(concatTmpLocal);
        queTmp.FreeTensor(sortTmpLocal);
        queIn.FreeTensor(valueLocal);
        queIn.FreeTensor(indexLocal);
        queCalc.FreeTensor(sortedLocal);
        queOut.EnQue(dstValueLocal);
        queOut.EnQue(dstIndexLocal);
    }
    __aicore__ inline void CopyOut()
    {
        AscendC::LocalTensor<T> dstValueLocal = queOut.DeQue<T>();
        AscendC::LocalTensor<uint32_t> dstIndexLocal = queOut.DeQue<uint32_t>();
        AscendC::DataCopy(dstValueGlobal, dstValueLocal, elementCount);
        AscendC::DataCopy(dstIndexGlobal, dstIndexLocal, elementCount);
        queOut.FreeTensor(dstValueLocal);
        queOut.FreeTensor(dstIndexLocal);
    }

private:
    AscendC::TPipe pipe;
    AscendC::TQue<AscendC::QuePosition::VECIN, 2> queIn;
    AscendC::TQue<AscendC::QuePosition::VECOUT, 2> queOut;
    AscendC::TQue<AscendC::QuePosition::VECIN, 2> queTmp;
    AscendC::TQue<AscendC::QuePosition::VECIN, 1> queCalc;
    AscendC::GlobalTensor<T> valueGlobal;
    AscendC::GlobalTensor<uint32_t> indexGlobal;
    AscendC::GlobalTensor<T> dstValueGlobal;
    AscendC::GlobalTensor<uint32_t> dstIndexGlobal;
    uint32_t elementCount = 64;
    uint32_t concatRepeatTimes;
    uint32_t inBufferSize;
    uint32_t outBufferSize;
    uint32_t calcBufferSize;
    uint32_t tmpBufferSize;
    uint32_t sortedLocalSize;
    uint32_t sortTmpLocalSize;
    uint32_t sortRepeatTimes;
    uint32_t extractRepeatTimes;
};

extern "C" __global__ __aicore__ void sort_operator(__gm__ uint8_t *src0Gm, __gm__ uint8_t *src1Gm, __gm__ uint8_t *dst0Gm, __gm__ uint8_t *dst1Gm)
{
    FullSort<half> op;
    op.Init(src0Gm, src1Gm, dst0Gm, dst1Gm);
    op.Process();
}

示例结果
输入数据(srcValueGm): 128个float类型数据
[15 14 13 ... 2 1 0
 31 30 29 ... 18 17 16
 47 46 45 ... 34 33 32
 63 62 61 ... 50 49 48]
输入数据(srcIndexGm):
[15 14 13 ... 2 1 0
 31 30 29 ... 18 17 16
 47 46 45 ... 34 33 32
 63 62 61 ... 50 49 48]
输出数据(dstValueGm):
[63 62 61 ... 2 1 0]
输出数据(dstIndexGm):
[63 62 61 ... 2 1 0]
