在host、device和timeline目录下均保存timeline数据总表，其中timeline目录下的数据总表为host和device目录下两个数据总表之和。

timeline数据总表文件为msprof*.json。

msprof*.json在Chrome浏览器中展示如下。

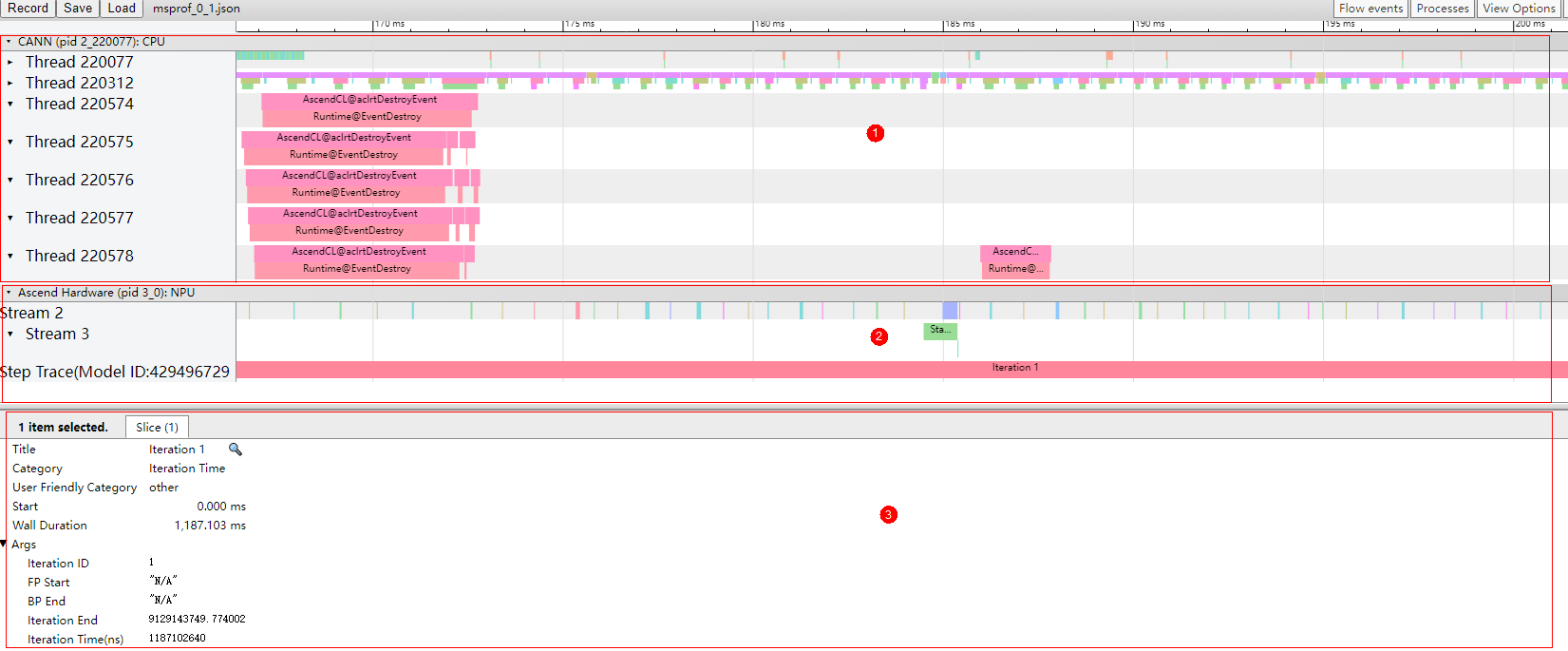

图1 timeline汇总展示
点击放大

如图1所示，timeline汇总数据主要展示如下区域：

单算子场景下（当App调用《应用软件开发指南（C&C++）》中“AscendCL API参考>算子加载与执行”接口场景下执行Profiling采集的数据），通过箭头连线展示AscendCL API和Task Scheduler（底层NPU算子）之间的关联关系，详细分析方法请参见查看算子下发方向。
msprof*.json展示的数据是迭代内的数据，迭代外的数据不展示。
在device_{id}或timeline文件夹下存在msprof*.json，包含Device侧的timeline数据汇总；在host/timeline文件夹下存在msprof*.json，包含host侧的timeline数据汇总；在timeline文件夹下存在msprof*.json，包含整体timeline数据汇总。
当用户在“chrome://tracing”中查看msprof*.json文件时，单击“Flow events”并勾选“async_acl_npu”或“async_npu”后，正常情况下会查看到上层应用算子与底层NPU算子之间通过连线方式展示映射关系。但由于软件测量的昇腾AI处理器频率与真实频率有误差，以及host与device的时间同步误差，会造成算子下发非常快时连线断连的问题。

集群或单机多卡场景下，开启了HCCL性能数据采集开关时，除了生成HCCL性能数据（hccl_*.json）外，还会在msprof*.json下生成“Overlap Analysis”计算及通信的流水掩盖分析数据。如图2所示。

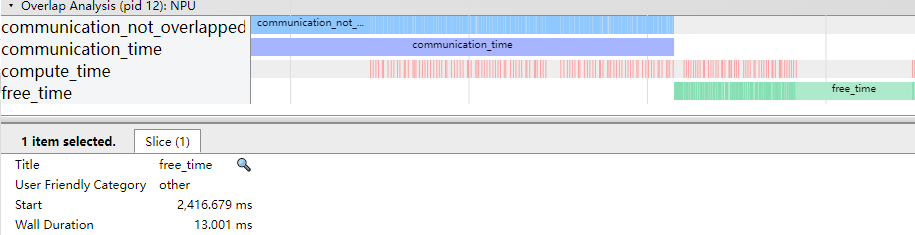

图2 计算及通信的流水掩盖呈现效果图
点击放大

字段名	字段含义
communication_not_overlapped	无掩盖的通信时间。
communication_time	通信时间。
compute_time	计算时间。
free_time	间隙时间。
Start	显示界面中时间轴上的时刻点，chrome trace自动对齐。单位为ms。
Wall Duration	表示当前接口调用耗时。单位为ms。
