用户采集性能原始数据，并解析导出成可视化的性能数据文件后，需要了解文件目录结构及主要文件。
目录结构及文件说明
性能数据目录结构示例如下：
├── device_{id}
│ ├── summary
│ │ ├── xx_*.csv
...
│ └── timeline
│ ├── xx_*.json
...
│ └── msprof_*.json
├── host
│ ├── summary
│ │ ├── xx_*.csv
...
│ └── timeline
│ ├── xx_*.json
...
│ └── msprof_*.json
└── timeline
└── msprof_*.json
- 一级目录说明：
- device_{id}目录主要保存昇腾AI运行性能数据和系统数据。
- host目录主要保存上层应用接口（msproftx）的昇腾AI运行性能数据和系统数据。
- timeline目录下保存timeline数据总表，为host和device目录下的timeline数据总表之和。
- 二级目录说明：
- summary文件夹汇总了AI任务运行时的软硬件数据。
- timeline文件夹汇总了AI任务运行的时序信息。
默认采集的性能数据文件如表1所示。
表1 msprof默认配置采集的性能数据文件 文件夹
文件名
说明
timeline
msprof*.json
timeline数据总表。
acl_*.json
AscendCL接口调用时序。
ge_*.json
GE接口耗时数据。
step_trace_*.json
迭代轨迹数据，每轮迭代的耗时。单算子场景下无此性能数据文件。
task_time_*.json
Task Scheduler任务调度时序。
thread_group_*.json
AscendCL，GE，Runtime组件耗时数据。
summary
acl_*.csv
AscendCL API调用过程。
acl_statistic_*.csv
AscendCL API数据统计。
op_summary_*.csv
AI Core和AI CPU算子数据。
op_statistic _*.csv
AI Core和AI CPU算子调用次数及耗时统计。
step_trace_*.csv
迭代轨迹数据。单算子场景下无此性能数据文件。
task_time_*.csv
Task Scheduler任务调度信息。
fusion_op_*.csv
模型中算子融合前后信息。单算子场景下无此性能数据文件。
ge_op_execute_*.csv
算子下发各阶段耗时数据。当模型为动态Shape时自动采集并生成该文件。
prof_rule_0.json
调优建议。
文件命名格式说明：
- 性能数据结果文件命名格式为“模块名_{device_id}_{model_id}_{iter_id}.{json/csv}”，其中{device_id}表示设备ID，{model_id}表示模型ID，{iter_id}表示某轮迭代的ID。这些字段可以在完成数据解析后，使用性能数据解析与导出中的“Profiling数据文件信息查询”功能对结果文件进行查询得出，若查询某些字段显示为N/A（为空）则在导出的结果文件名中不展示。
- 仅执行采集昇腾AI处理器系统数据时，生成的文件名称格式为{name}_{device_id}_{iter_id}.json和{name}_{device_id}_{iter_id}.csv。
- 单算子场景的性能数据结果文件名格式为：“模块名_{device_id}_{iter_id}.{json/csv}”。
- host目录的性能数据结果文件名格式为：“模块名_{model_id}_{iter_id}.{json/csv}”。
- 由于性能数据结果文件名中{device_id}、{model_id}或{iter_id}可能为空，故下文中的文件名展示为“模块名_*.json”或“模块名_*.csv”。
如何查看timeline文件

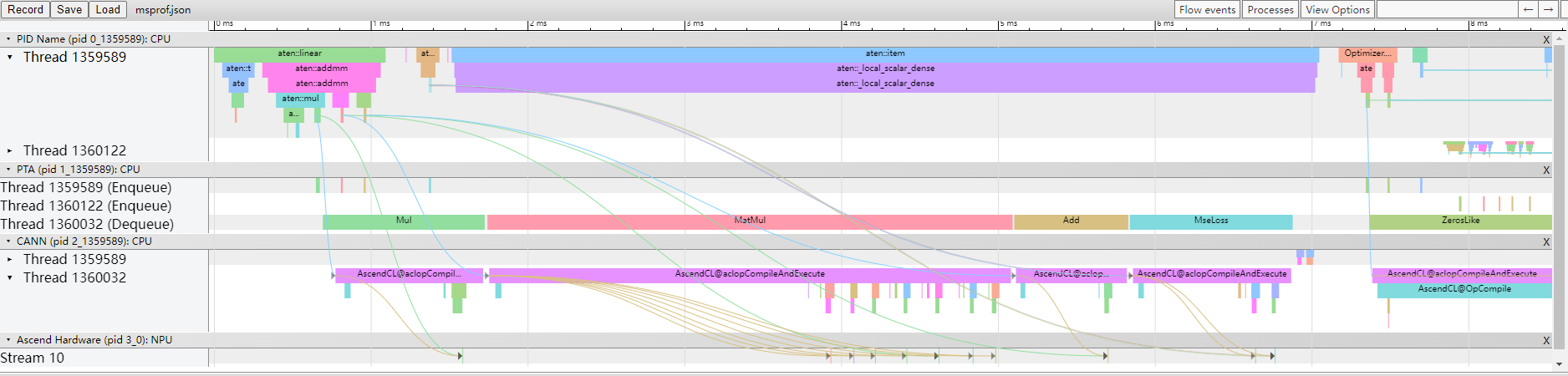

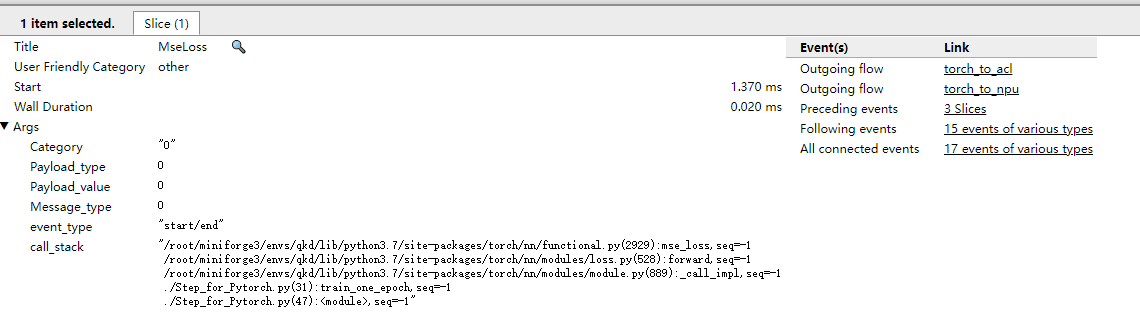

获取到的.json文件可以在Chrome浏览器中输入“chrome://tracing”地址，将.json文件拖到空白处打开，通过键盘上的快捷键（w：放大，s：缩小，a：左移，d：右移）进行查看。
summary文件说明
- 生成的summary数据文件使用excel打开时，会出现字段值为科学计数的情况，例如“1.00159E+12”。此时可选中该单元格，然后，在弹出的对话框中“数字”标签下选择“数值”，单击“确定”就能正常显示。
- 生成的summary数据文件中某些字段值为“N/A”时，表示此时该值不存在。
