Gather

产品支持情况

功能说明

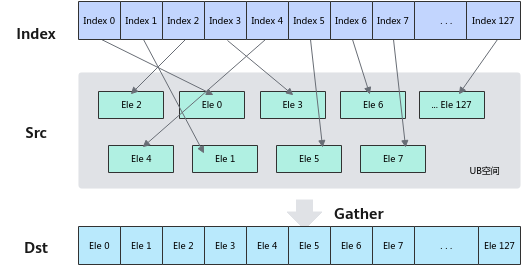

• 收集UB中的元素

  给定源操作数在UB中的基地址和索引，Gather指令根据索引位置将源操作数按元素收集到结果寄存器张量中。收集过程如下图所示：

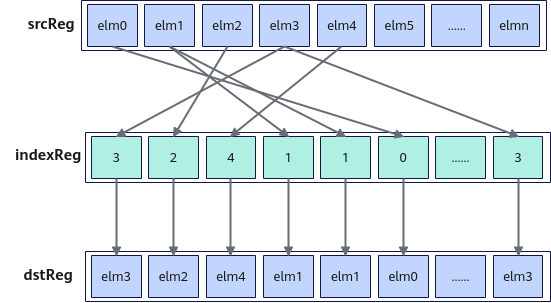

• 收集RegTensor中的元素

  根据索引位置indexReg将源操作数srcReg按元素收集到结果dstReg中。收集过程如下图所示：



定义原型

• 收集UB中的元素

  template <typename T0 = DefaultType, typename T1, typename T2 = DefaultType, typename T3, typename T4>
  __simd_callee__ inline void Gather(T3& dstReg, __ubuf__ T1* baseAddr, T4& index, MaskReg& mask)

• 收集RegTensor中的元素

  1 2	template <typename T = DefaultType, typename U = DefaultType, typename S, typename V> __simd_callee__ inline void Gather(S& dstReg, S& srcReg, V& indexReg)

参数说明

• 收集UB中的元素

  表1 模板参数说明

  参数名	描述
  T0	目的操作数的数据类型。
  T1	源操作数的数据类型。
  T2	索引值的数据类型。
  T3	目的操作数的RegTensor类型， 例如RegTensor<half>，由编译器自动推导，用户不需要填写。
  T4	索引值的RegTensor类型，例如RegTensor<uint16_t>，由编译器自动推导，用户不需要填写。

  表2 函数参数说明

  参数名	输入/输出	描述
  dstReg	输出	目的操作数。 类型为RegTensor。 T0数据类型需要与T1和T2数据类型配套使用。类型配套对应表详见约束说明。 支持的数据类型详见表5。
  baseAddr	输入	源操作数在UB中的基地址。 类型为UB指针。 T1数据类型需要与T0和T2数据类型配套使用。类型配套对应表详见约束说明。 支持的数据类型详见表5。
  index	输入	dstReg中的每个元素在UB中相对于baseAddr的索引位置。地址偏移量要大于等于0。 类型为RegTensor。 T2数据类型需要与T0和T1数据类型配套使用。类型配套对应表详见约束说明。 支持的数据类型详见表5。
  mask	输入	src element操作有效指示，详细说明请参考MaskReg。

• 收集RegTensor中的元素

  表3 模板参数说明

  参数名	描述
  T	目的操作数和源操作数的数据类型。 Ascend 950PR/Ascend 950DT，支持的数据类型为：b8/b16/b32
  U	索引值的数据类型。 Ascend 950PR/Ascend 950DT，支持的数据类型为：uint8_t/uint16_t/uint32_t
  S	目的操作数的RegTensor类型，例如RegTensor<half>，由编译器自动推导，用户不需要填写。
  V	索引值的RegTensor类型，例如RegTensor<uint16_t>，由编译器自动推导，用户不需要填写。

  表4 函数参数说明

  参数名	输入/输出	描述
  dstReg	输出	目的操作数。 类型为RegTensor。
  srcReg	输入	源操作数。 类型为RegTensor。 数据类型需要与目的操作数保持一致。
  indexReg	输入	数据索引。 类型为RegTensor。 数据类型的位宽需要与目的操作数的位宽保持一致。 srcReg为RegTensor类型，位宽是固定的VL，存储的元素个数固定。如果indexReg中索引值超出当前RegTensor中能存储的最大数据元素个数时，按照如下方式处理：设定当前RegTensor所能存储的最大数据元素个数为vlLength，indexReg中索引值为i，索引值更新为i % vlLength。

约束说明

• 收集UB中的元素
  • T0，T1和T2数据类型需要配套使用。配套关系如下表：

    表5 Gather操作数数据类型对应表

    T0数据类型	T1数据类型	T2数据类型
    int16_t	int8_t	uint16_t
    uint16_t	uint8_t
    int16_t	int16_t
    uint16_t	uint16_t
    half	half
    bfloat16_t	bfloat16_t
    int32_t	int32_t	uint32_t
    uint32_t	uint32_t
    float	float
    uint64_t	uint64_t	uint32_t
    int64_t	int64_t
    uint64_t	uint64_t	uint64_t
    int64_t	int64_t

  • 当T1为B8数据类型时，T0为B16类型，这种情况下目的操作数的低8位与源操作数相同，高8位自动补0。例如T1为int8数据类型：

    40=0b00101000 -> 0b0000000000101000，扩充至16位后等于40；

    -40=0b11011000 -> 0b0000000011011000，扩充至16位后等于216。

  • 当T1为B64数据类型时，T0，T1，T2，T4, T3数据类型只支持以下组合:

    T0数据类型	T1数据类型	T2数据类型	T4数据类型	T3数据类型	备注
    B64	B64	uint32_t	RegTensor<uint32_t>	RegTensor<uint64_t, RegTraitNumOne>	index的前32个数有效
    				RegTensor<int64_t, RegTraitNumOne>
    				RegTensor<uint64_t, RegTraitNumTwo>	-
    				RegTensor<int64_t, RegTraitNumTwo>
    B64	B64	uint64_t	RegTensor<uint64_t, RegTraitNumOne>	RegTensor<uint64_t, RegTraitNumOne>	-
    				RegTensor<int64_t, RegTraitNumOne>
    			RegTensor<uint64_t, RegTraitNumTwo>	RegTensor<uint64_t, RegTraitNumOne>	index的前32个数有效
    				RegTensor<int64_t, RegTraitNumOne>
    				RegTensor<uint64_t, RegTraitNumTwo>	-
    				RegTensor<int64_t, RegTraitNumTwo>

• 收集RegTensor中的元素

  无约束

调用示例

• 收集UB中的元素

  template <typename T, typename U>
  __simd_vf__ inline void GatherVF(__ubuf__ T* dstAddr, __ubuf__ T* src0Addr, __ubuf__ U* src1Addr, uint32_t count, uint32_t oneRepeatSize, uint16_t repeatTimes)
  {
      AscendC::Reg::RegTensor<U> srcReg;
      AscendC::Reg::RegTensor<T> dstReg;
      AscendC::Reg::MaskReg mask;
      for (uint16_t i = 0; i < repeatTimes; i++) {
          mask = AscendC::Reg::UpdateMask<T>(count);
          AscendC::Reg::LoadAlign(srcReg, src1Addr + i * oneRepeatSize);
          AscendC::Reg::Gather(dstReg, src0Addr, srcReg, mask);
          AscendC::Reg::StoreAlign(dstAddr + i * oneRepeatSize, dstReg, mask);
      }
  }

• 收集RegTensor中的元素

  template <typename T, typename U>
  __simd_vf__ inline void GatherVF(__ubuf__ T* dstAddr, __ubuf__ T* src0Addr, __ubuf__ U* src1Addr, uint32_t count, uint32_t oneRepeatSize, uint16_t repeatTimes)
  {
      AscendC::Reg::RegTensor<T> srcReg0, dstReg;
      AscendC::Reg::RegTensor<U> srcReg1;
      AscendC::Reg::MaskReg mask;
      AscendC::Reg::LoadAlign(srcReg1, src1Addr);
      for (uint16_t i = 0; i < repeatTimes; i++) {
          mask = AscendC::Reg::UpdateMask<T>(count);
          AscendC::Reg::LoadAlign(srcReg0, src0Addr + i * oneRepeatSize);
          AscendC::Reg::Gather(dstReg, srcReg0, srcReg1);
          AscendC::Reg::StoreAlign(dstAddr + i * oneRepeatSize, dstReg, mask);
      }
  }
