对于不同shape的输入进行数据切分时，可能会发生数据无法平均分配到多个核的情况。例如当算子的输入shape为[1, 1999]，使用核数为8，数据类型为half时，需要计算的数据总量为1 * 1999 * sizeof(half) = 3998字节，3998字节既不满足32字节对齐，也无法平均分配到8个核上。因此该场景下，对数据进行多核切分后，每个核的计算数据量不同。此种情况下，应该尽可能均匀的分配数据，所有核上的计算数据量有两种情况，将计算量较多的核称为整核，计算量较少的核称为尾核。

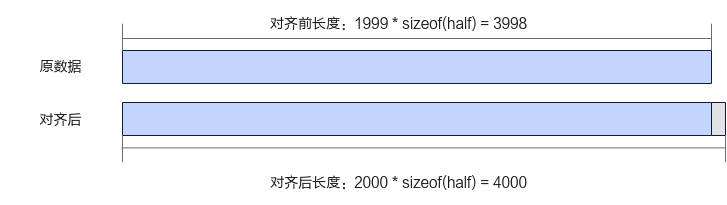

图1 数据对齐示意图
Tiling实现
- 因为昇腾AI处理器在进行数据搬运和Vector计算时，对于搬运的数据长度和Unified Buffer首地址都有必须32字节对齐的要求，首先待处理数据需要先保证向上对齐到32字节的大小。该场景下后续搬运和计算的处理细节请参考非对齐场景。如下代码片段展示了将数据对齐到datablock大小的示例：
1 2 3 4 5 6
constexpr uint32_t SIZE_OF_HALF = 2; constexpr uint32_t BLOCK_SIZE = 32; constexpr uint32_t BLOCK_DIM = 8; constexpr uint32_t ALIGN_NUM = BLOCK_SIZE / SIZE_OF_HALF; // shape需要对齐到的32字节，假设原totalLength为1999，向上满足32字节对齐后为2000 uint32_t totalLengthAligned = ((totalLength + ALIGN_NUM - 1) / ALIGN_NUM) * ALIGN_NUM;
- 满足32字节对齐后的数据，应尽可能的均分到每个核上。如果无法均分，那么先将可以均分的部分平均分配，剩余的部分分配给部分核，会有部分核多算一个datablock。为了保证切分后的数据仍是满足32字节对齐的，以ALIGN_NUM（ALIGN_NUM个数据为32字节）为粒度，将数据分配到所有核上。在本样例中，数据类型为half，ALIGN_NUM = BLOCK_SIZE / sizeof(half) = 16。将对齐后的数据总量按ALIGN_NUM为粒度分成x个数据块，x = 2000 / 16 = 125。
AI处理器的核数BLOCK_DIM为8，无法将125个数据块均分到8个核上。按照以下步骤将数据块尽可能的均分到每个核上：
- 计算x / BLOCK_DIM = 15；
- 计算x % BLOCK_DIM = 5。

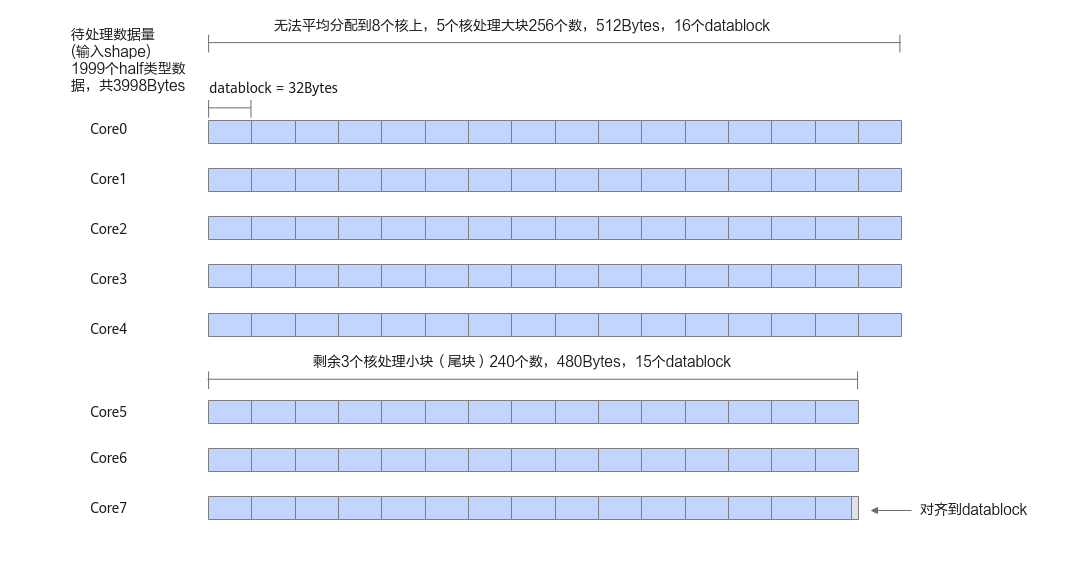

根据上述步骤得出，如果每个核上分配15个数据块，那么将有5个数据块剩余。将这5个剩余的数据块分配到5个核上，这样可以得到5个计算16个数据块的整核和3个计算15个数据块的尾核。下图展示了数据无法均分时多核切分的示例。图2 无法均分到每个核上的示例
基于上文，设计如下的算子Tiling结构体成员：
- formerNum：分配到数据量较多的核数，即整核的核数。
- tailNum：分配到数据量较少的核数，即尾核的核数。
- formerLength：整核计算的数据量。
- tailLength：尾核计算的数据量。
Tiling参数的计算代码如下：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 |
constexpr uint32_t BLOCK_DIM = 8; constexpr uint32_t SIZE_OF_HALF = 2; constexpr uint32_t BLOCK_SIZE = 32; // shape需要对齐到的最小单位 constexpr uint32_t ALIGN_NUM = BLOCK_SIZE / SIZE_OF_HALF; ... uint8_t *GenerateTiling() { // shape需要对齐到的datablock,假设原totalLength为1999，向上满足32字节对齐后为2000 uint32_t totalLengthAligned = ((totalLength + ALIGN_NUM - 1) / ALIGN_NUM) * ALIGN_NUM; // 核心数为8，一个datablock包含16个数，那么：datablock的总数：2000 / 16 = 125 // 有5个核会分到16个datablock：125 % 8 =5，可以称之为整核 // 有3个核会分到15个datablock：8 - 5 = 3，可以称之为尾核 uint32_t formerNum = (totalLengthAligned / ALIGN_NUM) % BLOCK_DIM; uint32_t tailNum = BLOCK_DIM - formerNum; // 整核计算的数据量：totalLengthAligned / BLOCK_DIM为每个核上计算的元素个数，formerLength为上述元素个数向上32字节对齐的结果 uint32_t formerLength = ((totalLengthAligned / BLOCK_DIM + ALIGN_NUM - 1) / ALIGN_NUM) * ALIGN_NUM; // 尾核计算的数据量：totalLengthAligned / BLOCK_DIM为每个核上计算的元素个数，tailLength 为上述元素个数向下32字节对齐的结果 uint32_t tailLength = (totalLengthAligned / BLOCK_DIM / ALIGN_NUM) * ALIGN_NUM; ... } |
算子类实现
在Kernel侧的Init函数中，计算输入在Global Memory上的内存偏移地址时，应对整核和尾核加以区分。
整核上，输入的内存偏移地址计算代码如下：
1
|
xGm.SetGlobalBuffer((__gm__ half *)x + formerLength * AscendC::GetBlockIdx(), formerLength); |
尾核上，计算输入的内存偏移地址时，需在全部整核的数据长度基础上加上尾核的偏移量，代码如下：
1
|
xGm.SetGlobalBuffer((__gm__ half *)x + formerLength * formerNum + tailLength * (AscendC::GetBlockIdx() - formerNum), tailLength); |
完整的Init函数实现代码如下：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 |
__aicore__ inline void Init(GM_ADDR x, GM_ADDR y, GM_ADDR z, AddCustomTilingData tiling) { if (AscendC::GetBlockIdx() < formerNum) { this->tileLength = formerLength; xGm.SetGlobalBuffer((__gm__ half *)x + formerLength * AscendC::GetBlockIdx(), formerLength); yGm.SetGlobalBuffer((__gm__ half *)y + formerLength * AscendC::GetBlockIdx(), formerLength); zGm.SetGlobalBuffer((__gm__ half *)z + formerLength * AscendC::GetBlockIdx(), formerLength); } else { this->tileLength = tailLength; xGm.SetGlobalBuffer((__gm__ half *)x + formerLength * formerNum + tailLength * (AscendC::GetBlockIdx() - formerNum), tailLength); yGm.SetGlobalBuffer((__gm__ half *)y + formerLength * formerNum + tailLength * (AscendC::GetBlockIdx() - formerNum), tailLength); zGm.SetGlobalBuffer((__gm__ half *)z + formerLength * formerNum + tailLength * (AscendC::GetBlockIdx() - formerNum), tailLength); } pipe.InitBuffer(inQueueX, 1, this->tileLength * sizeof(half)); pipe.InitBuffer(inQueueY, 1, this->tileLength * sizeof(half)); pipe.InitBuffer(outQueueZ, 1, this->tileLength * sizeof(half)); } |
其余实现与多核Tiling中的实现一致，这里不重复进行说明。
