多核Tiling

基于Ascend C方式实现带有Tiling的算子的开发流程如下图所示。

图1 算子开发流程

算子分析

本样例为输入数据在核间均分、核内均分场景。本样例的Tiling策略为：数据整体长度TOTAL_LENGTH为8 * 2048，数据平均分配到8个核上运行，每个核上计算的数据长度BLOCK_LENGTH为2048，将单核上的数据切分成8块（此处切分成8块仅用来作为Tiling的样例，并不代表性能最佳，仅供参考），每块数据的长度TILE_LENGTH为256。数据切分示意如下图所示：

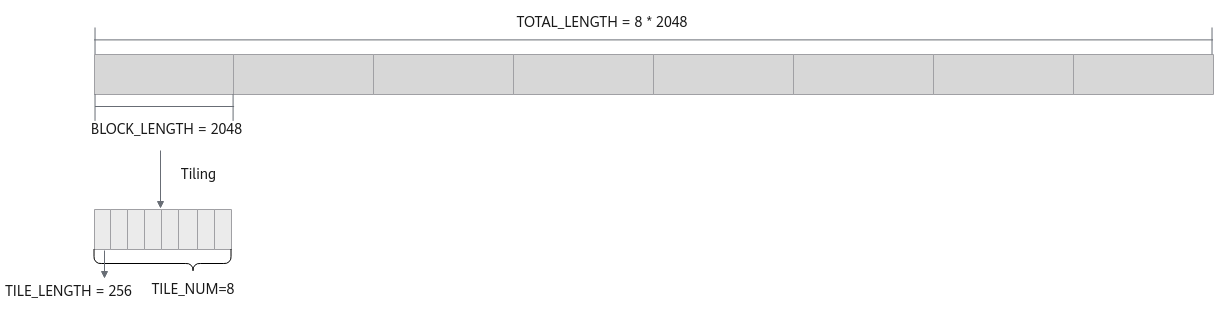

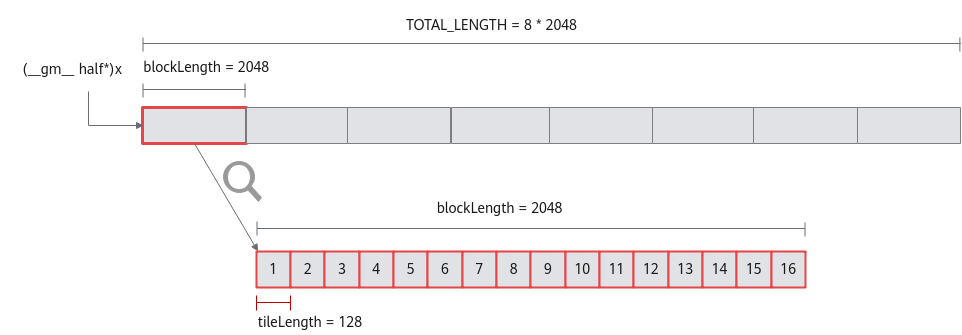

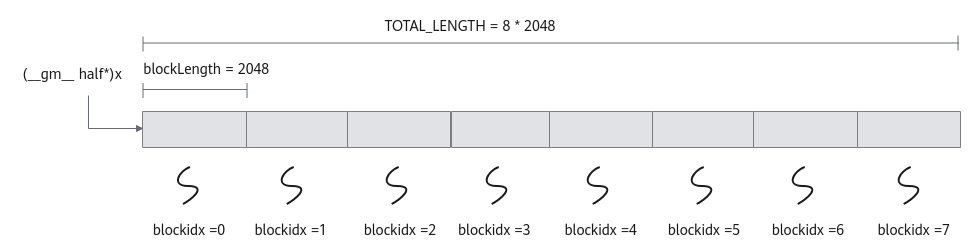

图2 数据切分示意图
表1 Ascend C Add算子设计规格

算子类型（OpType）

Add

算子输入输出

name

shape

data type

format

x（输入）

(8, 2048)

half

ND

y（输入）

(8, 2048)

half

ND

z（输出）

(8, 2048)

half

ND

核函数名称

add_custom

使用的主要接口

DataCopy：数据搬移接口

Add：矢量双目指令接口

EnQue、DeQue等接口：Queue队列管理接口

算子实现文件名称

add_custom.cpp

Tiling实现

前述场景中算子的输入和输出均为固定shape，然而在实际的算子开发场景中，这些信息是支持动态变化的，场景会更加灵活和复杂。动态shape场景下，输入的shape是未知的。一些与输入shape相关的变量（比如每次搬运的块大小等），需要通过Tiling计算出来，然后传递到kernel侧，kernel侧使用该参数进行后续的计算。

具体实现方式为：分析设计Tiling参数、定义Tiling结构体，在HOST侧通过上下文获取输入输出的shape信息，根据shape信息，计算Tiling参数并设置到对应的Tiling结构体中；通过核函数入口参数将Tiling信息传入核函数，在核函数内通过解析Tiling结构体，获取并使用相关参数来实现核函数内部逻辑，详细介绍请参考Host侧tiling实现。本节将以上述分析中的切分策略为例，说明如何实现Tiling。

基于本节的切分策略，Tiling需要定义如下参数：

根据确定的Tiling参数，在算子TilingData结构定义头文件中，使用C++语法定义TilingData结构体，代码如下。该头文件命名为“算子名称_tiling.h”。本章节中的算子名称为add_custom，对应头文件命名应为add_custom_tiling.h。

1
2
3
4
5

struct AddCustomTilingData {
    uint32_t blockLength;
    uint32_t tileNum;
    uint32_t tileLength;
}
接下来，创建一个与Tiling结构体头文件对应的cpp文件add_custom_tiling.cpp，并在该文件内完成Tiling参数的计算。由于每个核内数据被切分为8块，根据使用的核数和核内切分数，计算Tiling参数，并写入到Tiling结构体内。代码示例如下：
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

#include "add_custom_tiling.h"
constexpr int32_t CORE_NUM = 8;                             // 使用的核数
constexpr int32_t TILE_NUM = 8;                             // 核内切分数量
void GenerateTilingData(uint8_t* tilingBuf)
{
    uint32_t totalLength;
    // 此处省略如何获取数据总长TOTAL_LENGTH，可以根据具体情况实现。本章节仅介绍Tiling相关内容。
    AddCustomTilingData *tiling = reinterpret_cast<AddCustomTilingData *>(tilingBuf);
    uint32_t blockLength = TOTAL_LENGTH / CORE_NUM;
    uint32_t tileNum = TILE_NUM;
    uint32_t tileLength = blockLength / tileNum;

    tiling->blockLength = blockLength;
    tiling->tileNum = tileNum;
    tiling->tileLength = tileLength;
}

最后，在Host侧调用程序中，调用上述Tiling参数计算函数，计算出相关参数，然后传递到Kernel侧核函数。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

extern void GenerateTilingData(uint8_t* tilingBuf);
constexpr int32_t CORE_NUM = 8;
    ...
    uint8_t *tiling = nullptr;
    size_t tilingSize = sizeof(AddCustomTilingData);
#ifdef ASCENDC_CPU_DEBUG
    tiling = (uint8_t *)AscendC::GmAlloc(tilingSize);  // CPU Debug模式
    ...
#else
    ...
    CHECK_ACL(aclrtMallocHost((void **)(&tiling), tilingSize));  // NPU模式
    ...
#endif
    GenerateTilingData(tiling);  // 调用tiling参数计算函数
    ....
#ifdef ASCENDC_CPU_DEBUG
    ...
    ICPU_RUN_KF(add_custom, CORE_NUM, x, y, z,
                *reinterpret_cast<AddCustomTilingData *>(tiling));  // CPU Debug模式下核函数调用
	....
#else
	....
    ACLRT_LAUNCH_KERNEL(add_custom)(CORE_NUM, stream, xDevice, yDevice, zDevice,  // NPU模式下核函数调用
        reinterpret_cast<AddCustomTilingData *>(tiling));
	....

算子类实现

Kernel侧算子实现仍遵循矢量算子核函数实现流程，接下来重点介绍本场景中算子类实现的不同点。

具体的初始化函数代码如下：
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

__aicore__ inline void Init(GM_ADDR x, GM_ADDR y, GM_ADDR z, AddCustomTilingData tiling)
{
    this->blockLength = tiling.blockLength;
    this->tileNum = tiling.tileNum;
    this->tileLength = tiling.tileLength;
    // 计算每个核上的地址偏移
    xGm.SetGlobalBuffer((__gm__ half *)x + this->blockLength * AscendC::GetBlockIdx(), this->blockLength);
    yGm.SetGlobalBuffer((__gm__ half *)y + this->blockLength * AscendC::GetBlockIdx(), this->blockLength);
    zGm.SetGlobalBuffer((__gm__ half *)z + this->blockLength  * AscendC::GetBlockIdx(), this->blockLength);
    // pipe alloc memory to queue, the unit is Bytes
    pipe.InitBuffer(inQueueX, 1, this->tileLength * sizeof(half));
    pipe.InitBuffer(inQueueY, 1, this->tileLength * sizeof(half));
    pipe.InitBuffer(outQueueZ, 1, this->tileLength * sizeof(half));
}
每个核需要对tileNum个数据块分别进行搬入、计算、搬出处理，因此Process函数内将tileNum作为循环上限。
 1
 2
 3
 4
 5
 6
 7
 8
 9
10

__aicore__ inline void Process()
{
    int32_t loopCount = this->tileNum;
    // tiling strategy, pipeline parallel
    for (int32_t i = 0; i < loopCount; i++) {
        CopyIn(i);
        Compute(i);
        CopyOut(i);
    }
}

对应的，每个核内搬入、搬出每个数据块时，需定位到每个数据块所在Global Memory上的内存偏移地址，因此在CopyIn和CopyOut函数内部使用DataCopy接口时，需增加每个数据块的地址偏移。Compute函数没有变化，与基础矢量算子相同。

CopyIn函数实现代码如下：
1
2
3
4
5
6
7
8

__aicore__ inline void CopyIn(int32_t progress)
{
    ...
    // copy progress_th tile from global tensor to local tensor
    AscendC::DataCopy(xLocal, xGm[progress * this->tileLength], this->tileLength);
    AscendC::DataCopy(yLocal, yGm[progress * this->tileLength], this->tileLength);
    ...
}
CopyOut函数实现代码如下：
1
2
3
4
5
6
7

 __aicore__ inline void CopyOut(int32_t progress)
{
    ...
    // copy progress_th tile from local tensor to global tensor
    AscendC::DataCopy(zGm[progress * this->tileLength], zLocal, this->tileLength);
    ...
}

运行验证

Host侧的核函数调用程序，实现从Host侧的APP程序调用算子，进行运行验证。在程序中调用开启多核运行的核函数时，需要指定使用的核数，代码如下所示。
