hi_isp_awb_attr_ex

说明

定义自动白平衡扩展属性。

定义

typedef struct {
    hi_u8  tolerance;
    hi_u8  zone_radius;
    hi_u16 curve_l_limit;
    hi_u16 curve_r_limit;
    hi_bool  extra_light_en;
    hi_isp_awb_extra_light_source_info light_info[HI_ISP_AWB_LS_NUM];
    hi_isp_awb_in_out_attr in_or_out;
    hi_bool multi_light_source_en;
    hi_isp_awb_multi_ls_type multi_ls_type;
    hi_u16  multi_ls_scaler;
    hi_u16  multi_ct_bin[HI_ISP_AWB_MULTI_CT_NUM];
    hi_u16  multi_ct_wt[HI_ISP_AWB_MULTI_CT_NUM];
    hi_bool fine_tun_en;
    hi_u8 fine_tun_strength;
} hi_isp_awb_attr_ex;

成员

#define HI_ISP_AWB_LS_NUM    4

#define HI_ISP_AWB_MULTI_CT_NUM    8

#define HI_ISP_AWB_MULTI_CT_NUM    8

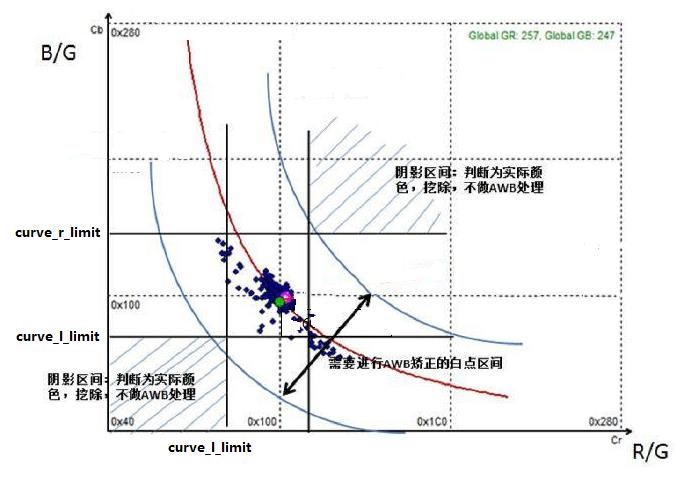

图 色温曲线的参数示意

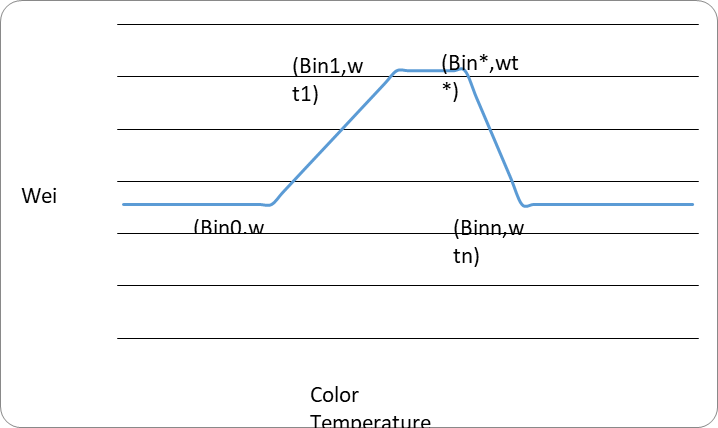

图 混合光源场景色温权重设置示例说明（n 为色温分段点个数）

注意事项

• tolerance是AWB的灵敏度参数。该值为0时，AWB系数实时更新，CPU占用较高；该值较大时，AWB在检测到环境色温变化时再更新AWB系数，CPU占用较低，但在环境色温微调时，AWB可能出现轻微的偏色。推荐室外应用时tolerance置为 0，室内应用时置为 2。
• zone_radius是选择光源环境白色块的色差半径。zone_radius越大，白色块的限制条件越宽，找到的白色块较多，稳定性稍好，精度稍低；zone_radius越小，白色块的限制条件越严格，找到的白色块较少，AWB精度更高。在混合光源的应用场景，推荐zone_radius比普通场景稍大。
• curve_l_limit取值<=0x100, curve_r_limit取值>=0x100。curve_l_limit和curve_r_limit两个参数用来排除颜色块。如图4-3 所示，curve_l_limit排除了左侧的阴影区域，curve_l_limit排除了右侧的阴影区域。
• AWB算法支持在色温曲线外，再增加独立光源点信息，提升特殊光源下的AWB表现。
• multi_light_source_en使能后，AWB算法判断场景是否混合光源，在混合光源场景，自动降低饱和度或调整CCM，以减弱偏色程度。最大调整幅度由multi_ls_scaler决定。调整CCM方式会改变色调。
• multi_ls_type= HI_ISP_AWB_MULTI_LS_SAT时，调整饱和度来改善混合光源场景的偏色。multi_ls_scaler/0x100表示饱和度增益系数的下限。multi_ls_scaler=0xC0，表示饱和度的增益系数下限是0xC0/0x100 = 0.75，图像饱和度的波动范围是[0.75, 1.0]( 1.0 表示关闭 multi_light_source_en 功能的图像饱和度)； multi_ls_scaler=0x0，表示饱和度的增益系数下限是 0x0/0x100 =0，图像饱和度的波动范围是[0, 1]，在混合光源下图像可能变黑白。multi_ls_scaler取值越小，图像饱和度的波动范围越大，颜色稳定性下降。
• multi_ls_type= HI_ISP_AWB_MULTI_LS_CCM时，调整CCM来改善混合光源场景的偏色。multi_ls_scaler/0x100表示CCM 的调整幅度，取值越大，图像饱和度越低。multi_ls_scaler=0xC0，表示CCM的最大调整幅度为0xC0; multi_ls_scaler=0x0，表示CCM的最大调整幅度为0，等效于multi_light_source_en=0。
• AWB算法在WDR模式自动关闭混合光源判断功能。
• multi_ct_bin、multi_ct_wt两组参数的合理配置，可以改善混合光源高色温或低色温区域颜色表现。在非混合光源场景，参数配置不生效。图4-3说明色温和权重配置的映射关系。
• 如果混合光源场景希望使能色温权重来改善AWB表现，但不做饱和度或CCM调解，可配置如下：multi_light_source_en=HI_TRUE， multi_ls_type=HI_ISP_AWB_MULTI_LS_SAT，multi_ls_scaler=0x100。
• fine_tun_en打开，AWB会自动检测肤色等特殊色，改善肤色场景AWB表现，提高AWB精度。但可能在蓝色背景+3500K 光源时发生误判，导致图像轻微偏黄。
• fine_tun_strength调整肤色检测的强度，取值越大，肤色场景AWB表现越好，但肤色误判时的副作用越明显。推荐采用默认值0x80。
