说明

定义对场景做室内外判断的参数。

定义

typedef struct {
    hi_bool enable;
    hi_op_mode op_type;
    hi_isp_awb_indoor_outdoor_status outdoor_status;
    hi_u32 out_thresh;
    hi_u16 low_start;
    hi_u16 low_stop;
    hi_u16 high_start;
    hi_u16 high_stop;
    hi_bool green_enhance_en;
    hi_u8 out_shift_limit;
} hi_isp_awb_in_out_attr;

成员

成员名称	描述
enable	对场景做室内外判断开关。取值范围： HI_FALSE: 关闭 HI_TRUE: 开启
op_type	对场景做室内外判断类型(自动或手动)。取值范围： HI_ISP_OP_TYPE_AUTO：自动模式 HI_ISP_OP_TYPE_MANUAL：手动模式
outdoor_status	手动模式下，用户输入室内外状态信息。取值范围： AWB_INDOOR_MODE：室内模式 AWB_OUTDOOR_MODE：室外模式
out_thresh	室内外场景判定设置的阈值，以单位为us的曝光时间，小于该阈值则认为是室外。
low_start	将位于低色温范围内的像素权重调低，低色温区起始值，建议5000K。
low_stop	将位于低色温范围内的像素权重调低，低色温区终止值，建议4500K。取值范围：(0, low_start)。
high_start	将位于高色温范围内的像素权重调低，高色温区起始值，建议6500K。取值范围：(low_start, 0xFFFF]。
high_stop	将位于高色温范围内的像素权重调低，高色温区终止值，建议8000K。取值范围：(high_start, 0xFFFF]。
green_enhance_en	在绿色植物场景下是否对绿色通道增强。取值范围： HI_FALSE: 关闭 HI_TRUE: 开启
out_shift_limit	判断为室外场景时，AWB算法的白点范围限制shift= out_shift_limit。取值范围：[0x0, 0xFF]。

注意事项

out_thresh需要根据sensor的感光特性进行调整。等效曝光时间=曝光时间*模拟增益*数字增益*ISP数字增益。
用户调用自己的AE库，且室内外判断类型为自动时，请务必将当前曝光时间和ISO传递给AWB库。
设置色温范围的low_start、low_stop、high_start、high_stop等4个参数，和sensor校正相关，建议用户针对sensor做微调。四个参数的取值范围要求：low_stop<low_start<high_start<high_stop。如果设置的室外色温范围[low_start, high_start]较宽，室外的大面积纯色场景颜色表现可能会稍差；如果设置的室外色温范围[low_start, high_start]较窄，在日落前等高低色温场景，AWB不能完全恢复，低色温下稍微偏黄，高色温下稍微偏蓝。
AWB校正参数调整后，low_start、low_stop、high_start、high_stop等4个参数要再次进行调整，以达到最佳效果。
shift取值影响AWB算法表现。普通场景shift_limit、out_shift_limit两个参数的取值大小对AWB结果影响不大。特殊光源、大面积单色场景，shift_limit、 out_shift_limit两个参数的取值大小对AWB结果影响较大。
− 两个Shift参数取值较小时，单色表现好，但特殊光源下容易偏色；

− 两个shift参数取值较大时，AWB表现稳定性好，但大面积绿色、黄色等场景可能偏色。

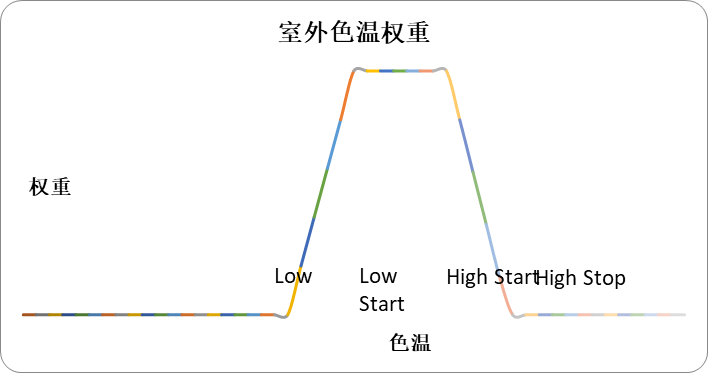

图室外色温范围参数的意义
