每个AI Vector Core上指令占比数据

Core ID

Core ID。

vec_ratio

代表vec类型指令（向量类运算指令）的cycle数在total cycle数中的占用比。

mac_ratio

代表cube类型指令（fp16及s16矩阵类运算指令）的cycle数在total cycle数中的占用比。

scalar_ratio

代表scalar类型指令（标量类运算指令）的cycle数在total cycle数中的占用比。

mte1_ratio

代表mte1类型指令（L1->L0A/L0B搬运类指令）的cycle数在total cycle数中的占用比。

mte2_ratio

代表mte2类型指令（DDR->AICORE搬运类指令）的cycle数在total cycle数中的占用比。（Atlas 200/500 A2推理产品）

mte2_ratio

代表mte2类型指令（HBM->AICORE搬运类指令）的cycle数在total cycle数中的占用比。（Atlas A2训练系列产品）

mte3_ratio

代表mte3类型指令（AICORE->DDR搬运类指令）的cycle数在total cycle数中的占用比。（Atlas 200/500 A2推理产品）

mte3_ratio

代表mte3类型指令（AICORE->HBM搬运类指令）的cycle数在total cycle数中的占用比。（Atlas A2训练系列产品）

icache_miss_rate

代表icache缺失率，即未命中instruction的L1 cache，数值越小越好。

memory_bound

用于识别AICore执行算子计算过程是否存在Memory瓶颈，由mte2_ratio/max(mac_ratio, vec_ratio)计算得出。计算结果小于1，表示没有Memory瓶颈；计算结果大于1 则表示有Memory瓶颈，且数值越大越瓶颈严重。

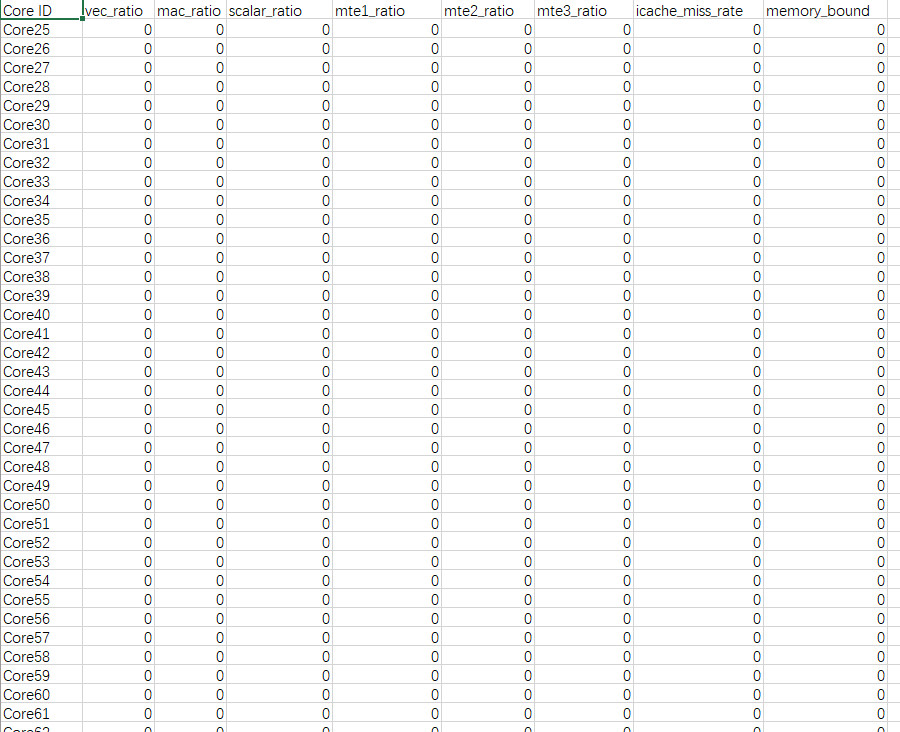

此处以AI Vector Core性能指标采集项以sample-based场景的PipeUtilization为例，更多参数解析参见AI Core/AI Vector Core性能指标采集项说明。
