MindIE服务化部署实现监控功能
发表于 2025/03/27
作者 | 孙晓 李锋
1 相关概念
1.1 MindIE 服务化监控指标查询接口
在 MindIE 服务化运行过程中，为了及时掌握服务的运行状态、性能表现以及发现潜在问题，提供了服务监控指标查询接口（普罗(Prometheus)格式）。该接口能够帮助开发者和运维人员获取丰富的服务监控指标数据，为优化服务配置、保障服务质量提供有力支持。
本文将介绍如何使用 Prometheus 与 Grafana来实现MindIE服务可视化监控功能。

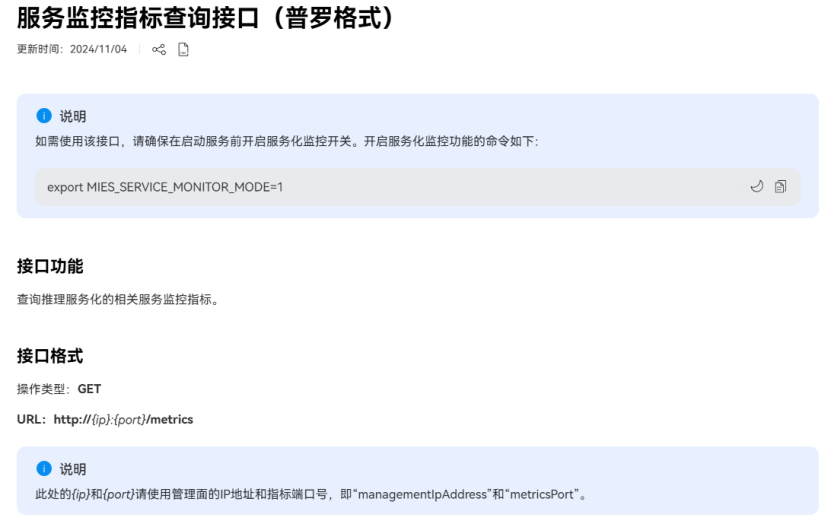

当前接口支持以下指标监控，详情可以参考：服务监控指标查询接口（普罗格式）
| 名称 | 描述 |
|---|---|
请求相关指标 | |
request_received_total | 服务端接收到的推理请求总数。通过该指标可了解服务的访问热度。 |
request_success_total | 推理成功的请求个数，用于衡量服务的推理成功率。 |
request_failed_total | 推理失败的请求个数，结合成功请求数可计算失败率，评估服务的稳定性。 |
num_requests_running | 当前正在运行的请求个数，反映服务当前的负载情况。 |
num_requests_waiting | 当前等待处理的请求个数，可用于判断服务的处理能力是否满足需求。 |
num_requests_swapped | 当前被交换到 CPU 上的请求个数，帮助了解资源调度情况。 |
num_preemptions_total | 累计触发请求抢占的次数，用于分析服务资源竞争和调度策略的合理性。 |
Token 相关指标 | |
prompt_tokens_total | 处理的所有请求的输入 prompt token 总数，反映输入数据量。 |
generation_tokens_total | 推理后生成的 token 总数，体现服务的输出量。 |
avg_prompt_throughput_toks_per_s | 平均 Prefill 吞吐量，衡量输入阶段的处理速度。 |
avg_generation_throughput_toks_per_s | 平均 token 吞吐量，反映整体的推理生成速度。 |
request_prompt_tokens | 请求输入的 token 数量，用于分析单个请求的输入规模。 |
request_generation_tokens | 请求输出的 token 数量，帮助了解单个请求的输出规模。 |
性能和资源指标 | |
failed_request_perc | 推理失败的请求率，直观反映服务的可靠性。 |
npu_cache_usage_perc | KV Cache 的 NPU 显存利用率，监控 NPU 资源使用情况。 |
cpu_cache_usage_perc | KV Cache 的 CPU 利用率，掌握 CPU 资源使用状况。 |
npu_prefix_cache_hit_rate | NPU 卡上 prefix cache 的命中率，评估缓存的使用效率。 |
时延指标 | |
time_to_first_token_seconds | 首 token 时延，衡量请求推理生成首个 token 的速度，对实时性要求较高的场景至关重要。 |
time_per_output_token_seconds | token 生成时延，反映连续生成 token 之间的时间间隔，影响服务的响应流畅度。 |
e2e_request_latency_seconds | 端到端时延，代表请求从接收到执行完成的总耗时，综合体现服务的整体性能。 |
1.2 Prometheus 是什么
Prometheus 是一个开源的系统监控和报警工具包，最初由 SoundCloud 开发，现在是 Cloud Native Computing Foundation（CNCF）的一部分。Prometheus 以其强大的数据收集和查询能力、易于扩展和高可用性在行业内得到了广泛应用。以下是 Prometheus 的核心概念：
时间序列数据库：Prometheus 主要用于存储时间序列数据，即带有时间戳的指标数据。每个时间序列由一个指标名和一组标签（key-value 对）标识。
多维数据模型：Prometheus 的数据模型基于指标名称和标签，可以灵活地对监控数据进行分类和过滤，从而实现复杂的查询和分析。
PromQL：Prometheus 查询语言（PromQL）用于实时查询和分析存储在 Prometheus 中的数据。它支持丰富的运算符和函数，能够满足多种监控和报警需求.
1.3 Grafana 是什么
Grafana 是一个开源的可视化和监控平台，广泛应用于数据分析、监控和报警。它支持多种数据源，提供丰富的可视化工具，使用户能够创建交互式的仪表盘。以下是 Grafana 的核心功能：
数据可视化：Grafana 提供了多种图表类型，包括折线图、柱状图、饼图、热图等，用户可以通过拖拽的方式轻松创建和自定义仪表盘。
支持多种数据源：Grafana 支持从多种数据源获取数据，包括 Prometheus、InfluxDB、Graphite、Elasticsearch、MySQL、PostgreSQL 等。
灵活的查询和过滤：通过集成的数据源查询语言，Grafana 允许用户灵活地对数据进行过滤、聚合和转换。每种数据源都有专门的查询编辑器，帮助用户编写查询语句。
报警和通知：Grafana 提供强大的报警功能，允许用户基于查询结果设置报警规则。当条件满足时，可以通过邮件、Slack、PagerDuty 等多种渠道发送通知。
用户管理和权限控制：Grafana 提供详细的用户管理和权限控制功能，支持用户、团队和组织的管理。用户可以根据需要设置不同的访问权限，保护敏感数据。
2 实践记录
2.1 Prometheus安装
Prometheus安装方法参考：https://prometheus.cloudnative.io/di-san-zhang-prometheus/di-2-jie-an-zhuang/installation
为方便起见，本次实践笔者采用预编译二进制文件安装方法，在Windows PC上安装。

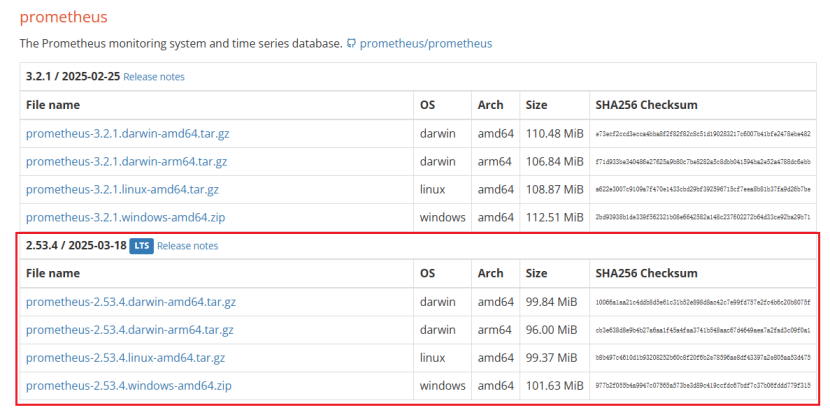

安装地址：https://prometheus.io/download/
2.2 Grafana安装
Grafana同样支持在不同操作系统安装，详见教程https://grafana.com/docs/grafana/latest/setup-grafana/installation/

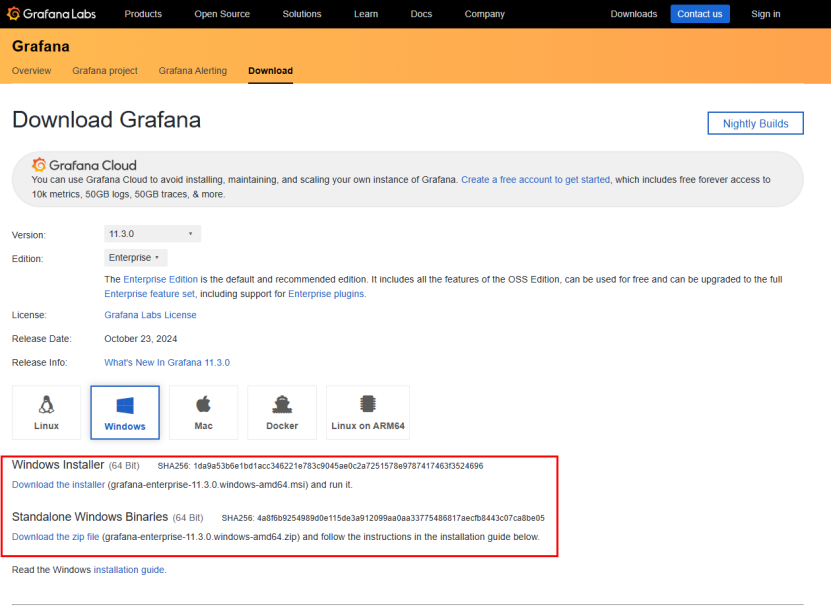

本次实践选择在Windows安装，安装地址https://grafana.com/grafana/download?platform=windows
2.3 MindIE Service服务部署启动
需在服务器启动MindIE-Service服务，服务启动教程不做赘述。

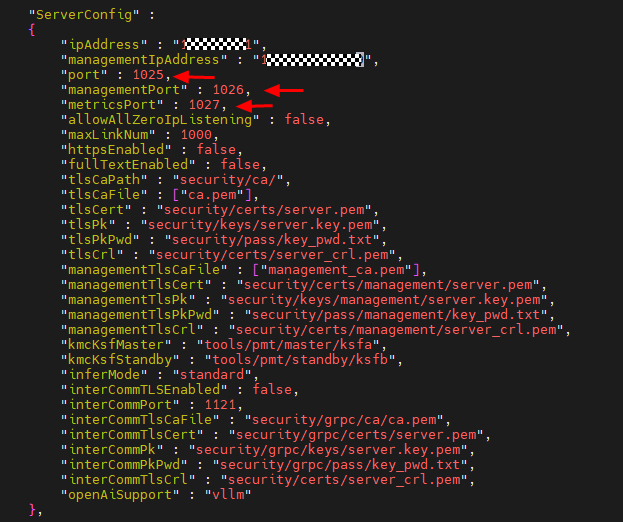

由于MindIE服务和Prometheus+Grafana在不同主机启动，因此注意配置config.json文件。修改ipAddress和managementIpAddress为服务器IP，保证Prometheus+Grafana服务可访问该IP地址。同时需要注意端口设置。
另外，需要确保启动服务前开启服务化监控开关，开启服务化监控功能的命令如下：
export MIES_SERVICE_MONITOR_MODE=1
尝试使用curl命令验证metricsPort输出正常：curl http://{ip}:{port}/metrics

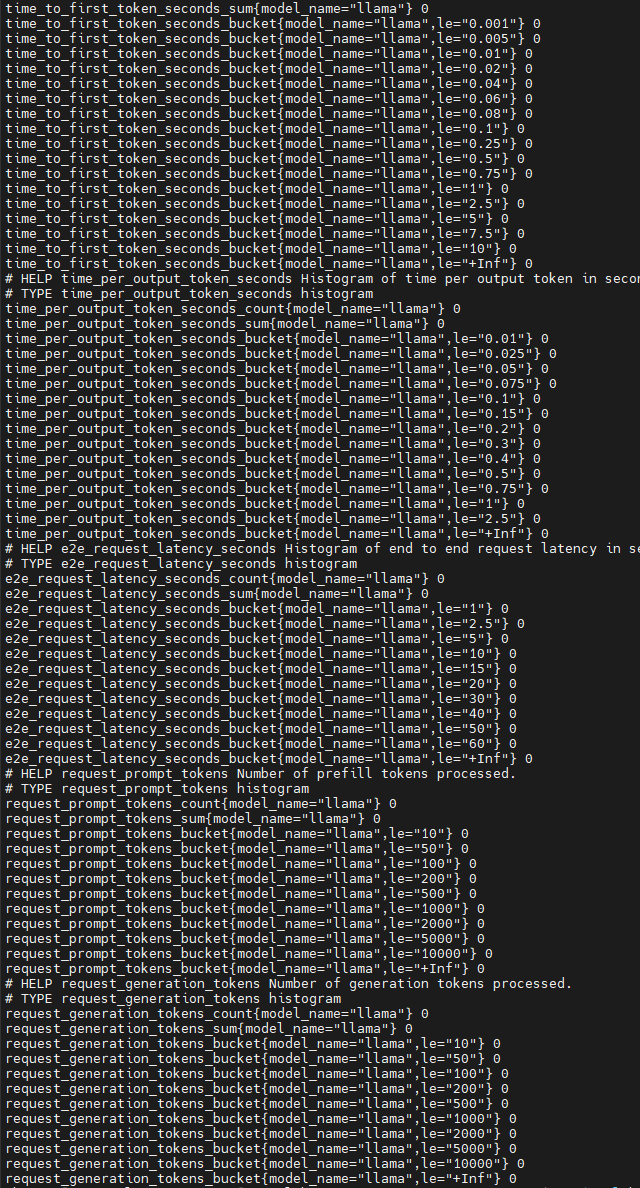

发现能返回普罗格式metric输出
2.4 启动Prometheus和Grafana

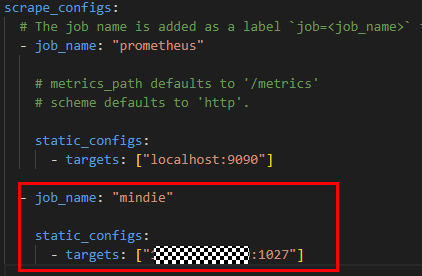

Step1 修改prometheus安装目录下的promethues.yml文件，添加MindIE服务的IP和metricsport
点击Prometheus安装目录下的promethrus.exe和Grafana安装目录下的bin/grafana-server.exe启动Prometheus和Grafana

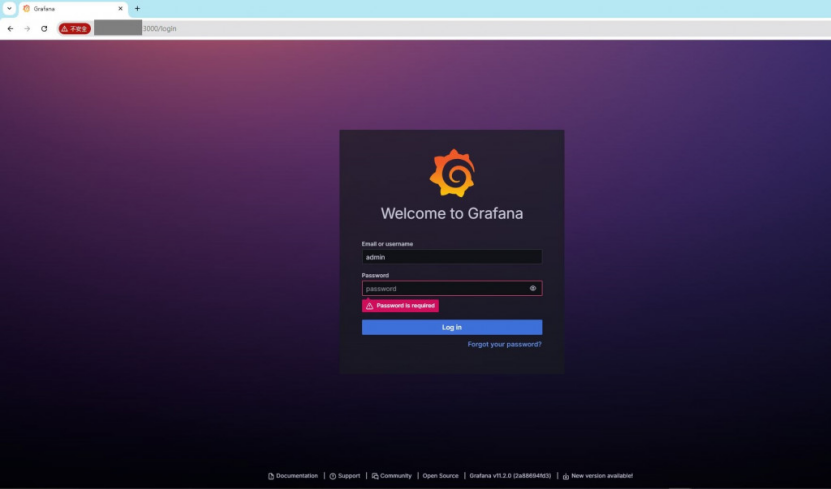

Step2 打开Grafana http://localhost:3000 ，预设账号密码是admin@admin，第一次登录会需要修改密码。

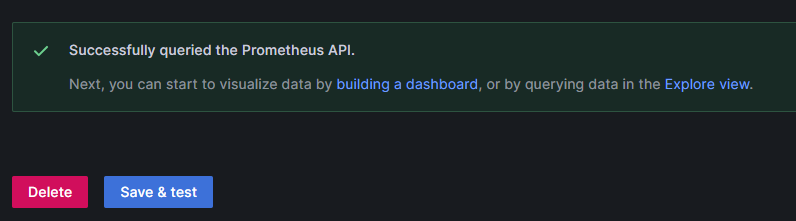

Step3 点击Connection > Data sources > Add new data source，选择prometheus，之后把prometheus的URL http://localhost:9090/填上去，点击最下面Save & test。

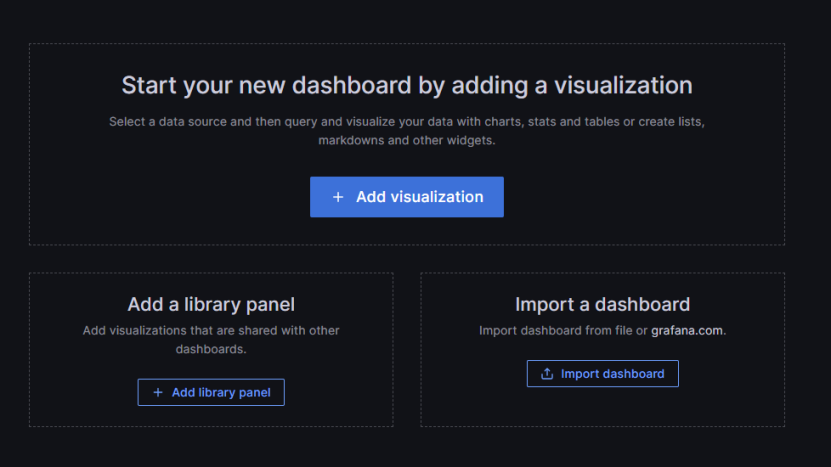

Step4 之后可以在Grafana页面建立dashboard，在Home-Dashboards-New dashboard建立dashboard， Dashboard手动构建较麻烦，可以参考一些Grafana教程https://imageslr.com/2024/grafana.html

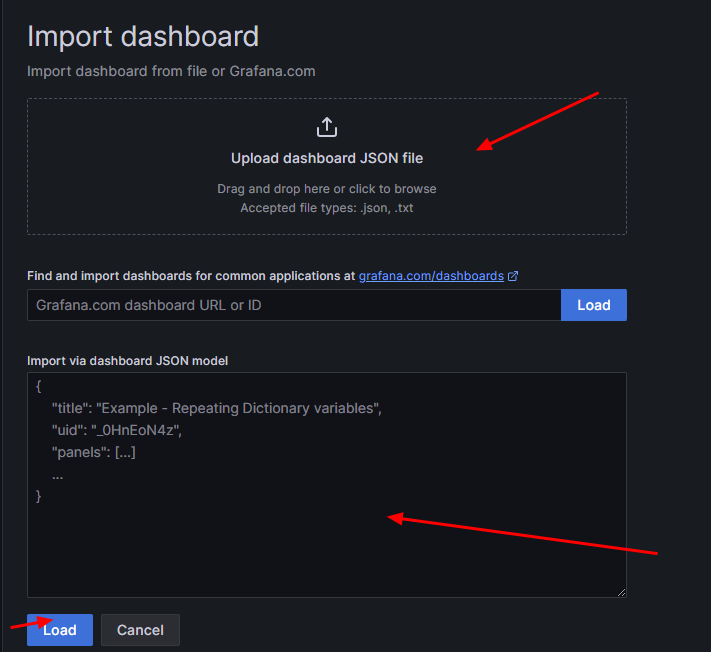

好在可以通过json格式输入或json文件 import 快速构建dashboard
这里选择参考下面vllm的grafana json文件，将其中的vllm:字段去掉（因为MindIE的metrics字段和vllm的metric有区别）
http://www.gitpp.com/digiman/vllm/-/blob/main/examples/production_monitoring/grafana.json?ref_type=heads

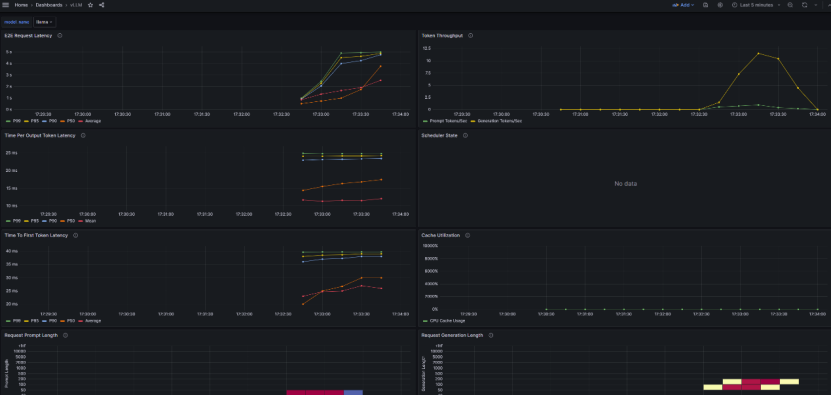

最终得到MindIE指标监控看板界面
