特征提取

功能介绍

通过构造Sift类实例可实现对输入的图像进行特征提取。给定输入图片张量以及用于限制特征提取区域的掩模矩形框，调用特征提取接口执行相应的模型推理，输出提取的特征点列表及描述子列表。

使用Sift类进行特征点提取时，需要提前生成构建尺度空间的om模型，可按照如下步骤进行。

设置CANN开发套件包的环境变量，本次步骤中${CANN_INSTALL_PATH}以普通用户默认路径（“$HOME”）为例。
1
. ${CANN_INSTALL_PATH}/ascend-toolkit/set_env.sh
设置Vision SDK开发套件包的环境变量，其中${MX_SDK_HOME}为Vision SDK安装目录。
1
. ${MX_SDK_HOME}/set_env.sh
进入Vision SDK安装目录。
1
cd ${MX_SDK_HOME}
创建并进入存放模型权重文件的目录“data”。
1 2
mkdir data cd data
执行“${MX_SDK_HOME}/bin”目录下的“generate_sift_weights.py”创建模型所需的权重文件。
1
python3 ../bin/generate_sift_weights.py
进入Vision SDK安装目录下的“bin”文件。
1
cd ${MX_SDK_HOME}/bin
执行可执行文件“sift”创建om模型，支持传入芯片版本参数“soc_version”。
Atlas 200I A2 加速模块（20 TOPS，12GB）对应芯片版本名称为“Ascend310B*”，其中“*”可能根据芯片性能提升等级、芯片核数使用等级等因素会返回不同的值，具体类型可通过npu-smi info查询获取。
```
./sift soc_version
```

接口调用流程

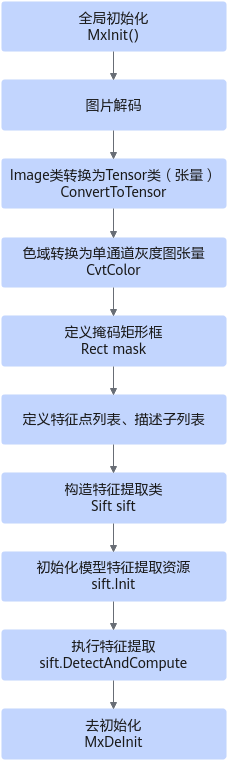

图1 特征提取接口调用流程

调用MxInit()接口进行全局初始化。
调用特征提取接口前，需初始化ImageProcessor，调用ImageProcessor的图片解码接口得到输入图像Image，具体请参见图片解码。
调用Image类的ConvertToTensor接口将输入图像转化为张量。
由于Sift的特征提取仅支持单通道图像，因此，需要调用Tensor类的CvtColor接口，将张量转化为单通道灰度图张量，数据排布格式为HWC，具体操作流程请参见色域转换。
定义输入的掩码矩形框，用于限制需要计算特征的区域，针对该区域内的图像进行特征提取。矩形框对应的左上角坐标及右下角坐标需在图片有效范围内。
定义特征点列表及描述子列表，支持用户自己对特征点列表赋值，接口将使用用户定义的特征点直接生成描述子。
构造特征提取类，并初始化模型提取资源。
如需在构造特征提取类时调整参数值，请注意对异常情况进行处理，建议使用try/catch捕获异常。
调用特征提取接口进行计算。
调用MxDeInit()接口对初始化的全局资源进行去初始化。

示例代码

以下为特征提取接口的功能特性关键步骤的代码示例，不可以直接拷贝编译运行，仅供参考。

// 初始化
MxBase::MxInit();

{
    // 构造图像处理类
    MxBase::ImageProcessor imageProcessor(deviceId);

    // 图像解码操作生成Image
    // 解码后的图像类
    MxBase::Image image;

    //根据图像路径进行解码
    APP_ERROR ret = imageProcessor.Decode(imagePath, image);
    if (ret != APP_ERR_OK) {
        return 0;
    }

    // 将图像转换为张量，且张量排布格式为HWC
    MxBase::Tensor tensor = image.ConvertToTensor(true, false);

    // 通过张量方法对图像进行色域转换
    // 定义色域转换类型
    auto mode = MxBase::CvtColorMode::COLOR_YUVSP4202GRAY;

    // 定义输出张量
    MxBase::Tensor imgTensor;

    // 执行色域转换
    MxBase::CvtColor(tensor, imgTensor, mode, true);

    // 定义掩码矩形框
    MxBase::Rect mask = MxBase::Rect(x0, x1, y0, y1);

    // 定义特征点列表
    vector<cv::KeyPoint> keyPoints;

    // 定义描述子列表
    cv::Mat descriptors;

    try {
        // 构造特征提取类
        Sift sift(nFeatures, nOctaveLayers, contrastThreshold, edgeThreshold, sigma, descriptorType);

        // 初始化模型特征提取资源
        sift.Init(deviceId);

        // 执行特征提取
        sift.DetectAndCompute(imgTensor, mask, keyPoints, descriptors, false);
    }
    catch (runtime_error error) {
        return 0;
    }
}

// 去初始化
MxBase::MxDeInit();
