数据排布格式

数据排布格式（Data Layout Format）是深度学习中对多维Tensor在内存中存储方式的描述。

常见的数据格式包括ND、NHWC和NCHW等，为Tensor的每个轴赋予了特定的业务语义。

除了上述NHWC和NCHW格式外，还存在一些特殊的数据格式，如FRACTAL_NZ（也简称NZ）、NC1HWC0、FRACTAL_Z、NDC1HWC0、FRACTAL_Z_3D等。这些格式的引入是为了满足AI Core中Cube计算单元的高性能计算需求，通过优化内存布局，这些格式能够提升计算效率。在使用矩阵乘、卷积API开发相关算子的过程中，您可以看到这些格式的具体应用。

普通格式

  • ND、NHWC和NCHW

    数据排布格式最初用于表示图像在内存中的存储方式，其中常见的包括ND、NHWC和NCHW。在一般情况下，所有的Tensor都是N维的（ND），而NHWC和NCHW则是为四维Tensor中的每个轴赋予了特定的业务语义，例如高度（Height）、宽度（Width）和通道数（Channels）。

    NHWC和NCHW的主要区别在于通道（Channel）维度的位置：

    • NHWC格式中，通道维度位于最后一个位置。
    • NCHW格式中，通道维度位于高度和宽度之前。

    具体解释每个轴的含义：

    • N：Batch数量，表示图像的数目。
    • H：Height，图像的高度，即垂直方向的像素个数。
    • W：Width，图像的宽度，即水平方向的像素个数。
    • C：Channels，图像的通道数，例如彩色RGB图像的Channels为3。

    如图1所示，以一张格式为RGB的图片为例，NCHW中，C排列在外层，实际存储的是“RRRRRRGGGGGGBBBBBB”，即同一通道的所有像素值顺序存储在一起；而NHWC中C排列在最内层，实际存储的则是“RGBRGBRGBRGBRGBRGB”，即多个通道的同一位置的像素值顺序存储在一起。

    图1 NCHW和NHWC存储示例

    尽管存储的数据相同，但不同的存储顺序会导致数据的访问特性不一致，因此即便进行同样的运算，相应的计算性能也会不同。

  • NDHWC和NCDHW

    NDHWC和NCDHW是五维Tensor，较NHWC和NCHW多了一个D的维度，D代表特征深度（Depth），表示数据在深度方向上的扩展，如视频的时间步或医学图像的深度层，因此该类格式便于在时间维度上进行卷积操作。以NDHWC为例，其数据格式如下图所示：

矩阵乘相关特殊格式

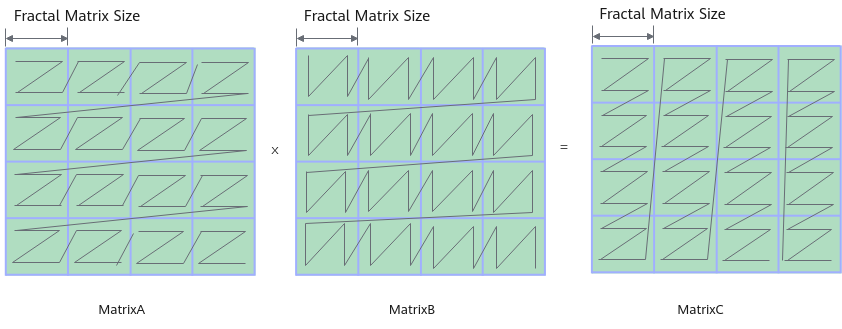

使用Mmad基础API进行矩阵乘计算时，对矩阵输入输出的数据排布格式有一定的要求，如下图所示，要求A矩阵（位于L0A Buffer）为FRACTAL_ZZ，B矩阵（位于L0B Buffer）为FRACTAL_ZN，C矩阵（位于L0C Buffer）为FRACTAL_NZ。这些格式将矩阵划分成了一些分形（Fractal Matrix），适配Cube计算单元每次读取(16, 16)× (16, 16) 的数据进行计算的硬件特点（以half数据类型为例），从而提高矩阵计算的效率。分形的大小和数据类型有关，也和所在的存储位置有关，具体可参见下文的详细介绍。

  • FRACTAL_NZ/NZ

    FRACTAL_NZ格式，简称NZ格式，是对一个Tensor最低两维（一个Tensor的所有维度，右侧为低维，左侧为高维）进行填充（pad）、拆分（reshape）和转置（transpose）操作后得到的格式。具体的转换过程如下：

    (M，N)大小的矩阵被分为M1 * N1个分形，按照column major（列优先）排布，形状如N字形；每个分形内部有M0 * N0个元素，按照row major（行优先）排布，形状如Z字形，所以这种数据格式称为NZ格式。其中，(M0, N0)表示一个分形的大小。

    通过公式表达为：

    （…, B, M, N)->pad->(…, B, M1 * M0, N1 * N0)->reshape->(…, B, M1, M0, N1, N0)->transpose->(…, B, N1, M1, M0, N0)

    通常情况下，NZ格式在L0C Buffer和L1 Buffer中分别用于不同的场景：

    • 在L0C Buffer中，NZ格式用于存储矩阵乘法的结果。其分形形状为16x16，包含256个元素，这种结构非常适合Cube计算单元进行高效的矩阵乘法运算。
    • 在L1 Buffer中，NZ格式被采用以便于将数据搬运到L0A Buffer和L0B Buffer时，能够方便地转换为对应的ZZ和ZN格式。此时，分形形状为16 x (32B / sizeof(Datatype))，大小为512Byte。

    因此，当数据从L0C Buffer搬运到L1 Buffer时，其分形大小可能会发生变化。

    下面通过一个具体的例子来了解ND格式转换为NZ格式的过程。

    原始Tensor的Shape为(2, 2, 28)：

    1
2
3
4

    data = [x for x in range(2 * 2 * 28)]
data_a = data * np.ones((2 * 2 * 28), dtype="float16")
tensor_a = data_a.reshape((2, 2, 28))
print(tensor_a)

    原始Tensor数据打印如下：

    1
2
3
4

    [[[ 0. 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27.]
[ 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50. 51. 52. 53. 54. 55.]]
[[ 56. 57. 58. 59. 60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74. 75. 76. 77. 78. 79. 80. 81. 82. 83.]
[ 84. 85. 86. 87. 88. 89. 90. 91. 92. 93. 94. 95. 96. 97. 98. 99. 100. 101. 102. 103. 104.105. 106. 107. 108. 109. 110. 111.]]]

    转换过程通过伪代码表达如下：

    N0 = 16
N1 = (28 + N0 - 1) // N0
pad_n = N1 * N0 - 28
M0 = 16
M1 = (28 + N0 - 1) // M0
pad_m = M1 * M0 - 2
tensor_b = np.pad(tensor_a, [[0, 0], [0, pad_m], [0, pad_n]])
tensor_b = tensor_b.reshape((2, M1, M0, N1, N0))
tensor_b = tensor_b.transpose((0, 3, 1, 2, 4))
print(tensor_b)

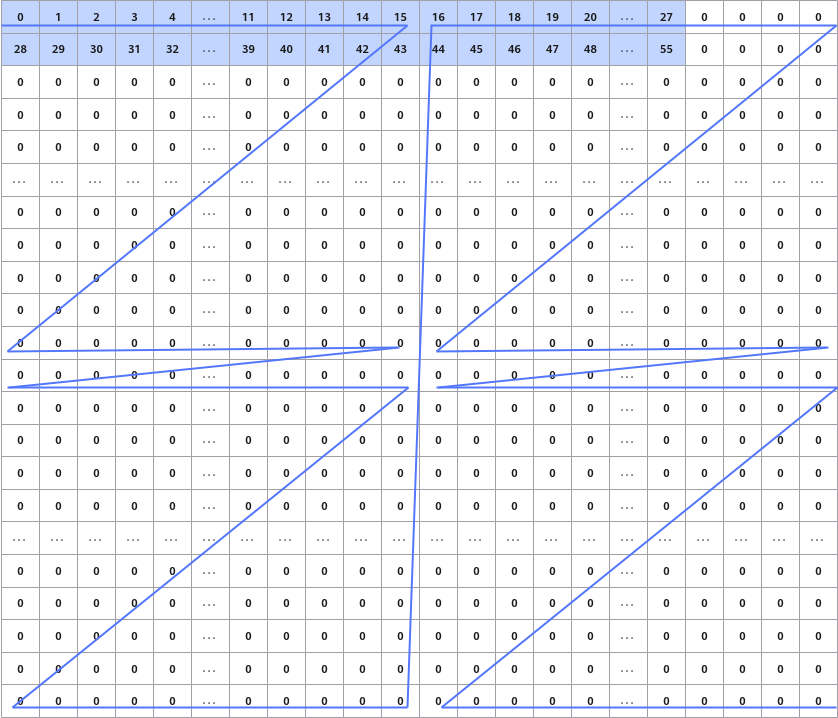

    转换过程示意图如下：（仅对后两维数据中的一组进行呈现）

    转换后Tensor打印如下：

    [[[[[ 0. 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15.]
[ 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]]
[[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]]]
[[[ 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 0. 0. 0. 0.]
[ 44. 45. 46. 47. 48. 49. 50. 51. 52. 53. 54. 55. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]]
[[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]]]]
[[[[ 56. 57. 58. 59. 60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71.]
[ 84. 85. 86. 87. 88. 89. 90. 91. 92. 93. 94. 95. 96. 97. 98. 99.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]]
[[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]]]
[[[ 72. 73. 74. 75. 76. 77. 78. 79. 80. 81. 82. 83. 0. 0. 0. 0.]
[100. 101. 102. 103. 104. 105. 106. 107. 108. 109. 110. 111. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]]
[[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]
[ 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. 0.]]]]]
  • FRACTAL_ZZ/ZZ

    FRACTAL_NZ格式，简称ZZ格式，是对一个Tensor最低两维（一个Tensor的所有维度，右侧为低维，左侧为高维）进行填充（pad）、拆分（reshape）和转置（transpose）操作后得到的格式。具体转换过程如下：

    (M, K)大小的矩阵被分为M1 * K1个分形，按照row major排布，形状如Z字形；每个分形内部有M0 * K0个元素，按照row major排布，形状如Z字形，所以这种数据格式称为ZZ格式。其中，(M0, K0)表示一个分形的大小，分形Shape为16 x (32B / sizeof(Datatype))，大小为512Byte。

    通过公式表达转换过程如下：

    （…, B, M, K)->pad->(…, B, M1 * M0, K1 * K0)->reshape->(…, B, M1, M0, K1, K0)->transpose->(…, B, M1, K1, M0, K0)

    对于不同的数据类型，M0和K0的大小不同：

    • 位宽为4的数据类型：M0=16，K0=64。
    • 位宽为8的数据类型：M0=16，K0=32。
    • 位宽为16的数据类型：M0=16，K0=16。
    • 位宽为32的数据类型，M0=16，K0=8。
  • FRACTAL_ZN/ZN

    FRACTAL_ZN格式，简称ZN格式，是对一个Tensor最低两维（一个Tensor的所有维度，右侧为低维，左侧为高维）进行填充（pad）、拆分（reshape）和转置（transpose）操作后得到的格式。具体转换过程如下：

    (K, N)大小的矩阵被分为K1 * N1个分形，按照row major排布，形状如Z字形；每个分形内部有K0 * N0个元素，按照column major排布，形状如N字形，所以这种数据格式称为ZN格式。其中，(K0, N0)表示一个分形的大小，分形shape为 (32B / sizeof(Datatype)) x 16，大小为512Byte。

    通过公式表达转换过程如下：

    （…, B, K, N)->pad->(…, B, K1 * K0, N1 * N0)->reshape->(…, B, K1, K0, N1, N0)->transpose->(…, B, K1, N1, N0, K0)

    对于不同的数据类型，K0和N0的大小不同：

    • 位宽为4的数据类型：K0=16，N0=64；
    • 位宽为8的数据类型：K0=16，N0=32；
    • 位宽为16的数据类型：K0=16，N0=16；
    • 位宽为32的数据类型：K0=16，N0=8。

卷积相关特殊格式

  • NC1HWC0

    昇腾AI处理器中，为了提高通用矩阵乘法（GEMM）运算数据块的访问效率，所有张量数据统一采用NC1HWC0的五维数据格式。其中C0与微架构强相关，等于AI Core中矩阵计算单元的大小。

    C1=(C+C0-1)/C0。如果结果不整除，向下取整。

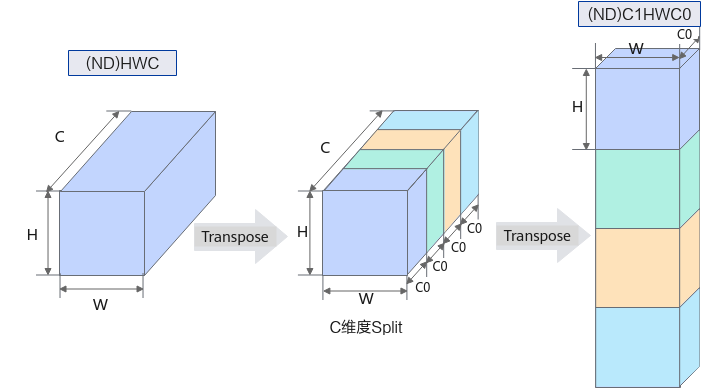

    NHWC/NCHW -> NC1HWC0的转换过程为：将数据在C维度进行分割，变成C1份NHWC0/NC0HW，再将C1份NHWC0/NC0HW在内存中连续排列成NC1HWC0，其格式转换示意图如下图所示。

    • NHWC -> NC1HWC0的转换公式如下：
      Tensor.reshape( [N, H, W, C1, C0]).transpose( [0, 3, 1, 2, 4] )
    • NCHW -> NC1HWC0的转换公式如下：
      Tensor.reshape( [N, C1, C0, H, W]).transpose( [0, 1, 3, 4, 2] )
  • FRACTAL_Z

    FRACTAL_Z是用于定义卷积权重的数据格式，由FT Matrix（FT：Filter，卷积核）变换得到。FRACTAL_Z是送往Cube的最终数据格式，采用“C1HW,N1,N0,C0”的4维数据排布。

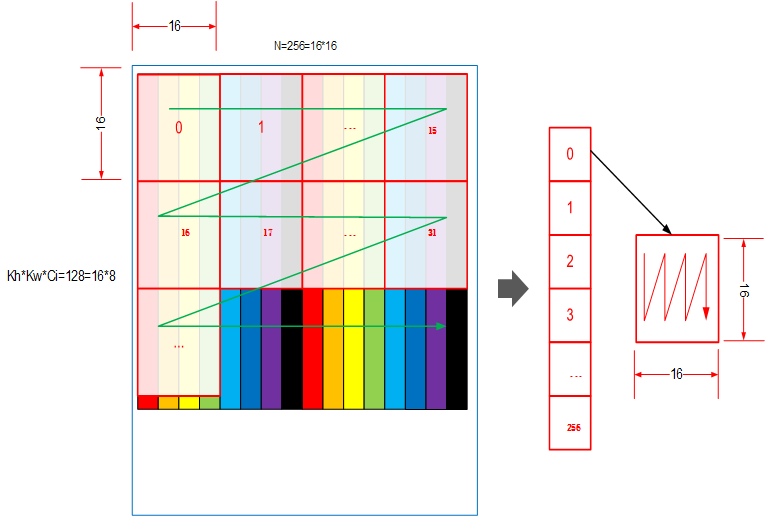

    数据有两层Tiling，如下图所示：

    第一层与Cube的Size相关，数据按照列的方向连续（小n）；第二层与矩阵的Size相关，数据按照行的方向连续（大Z）。

    例如：HWCN = (2, 2, 32, 32)，将其变成FRACTAL_Z(C1HW, N1, N0, C0) = (8, 2, 16, 16)。

    HWCN变换FRACTAL_Z的过程为：

    Tensor.padding([ [0,0], [0,0], [0,(C0-C%C0)%C0], [0,(N0-N%N0)%N0] ]).reshape( [H, W, C1, C0, N1, N0]).transpose( [2, 0, 1, 4, 5, 3] ).reshape( [C1*H*W, N1, N0, C0])

    NCHW变换FRACTAL_Z的过程为：

    Tensor.padding([ [0,(N0-N%N0)%N0], [0,(C0-C%C0)%C0], [0,0], [0,0] ]).reshape( [N1, N0, C1, C0, H, W,]).transpose( [2, 4, 5, 0, 1, 3] ).reshape( [C1*H*W, N1, N0, C0])
  • NDC1HWC0

    为了提高矩阵乘法运算数据块的访问效率，将NDHWC转换为NDC1HWC0格式。其中C0与微架构强相关，等于AI Core中矩阵计算单元的大小，对于float16_t类型为16，对于int8_t类型则为32，这部分数据需要连续存储。

    C1=(C+C0-1)/C0。如果结果不整除，向下取整。

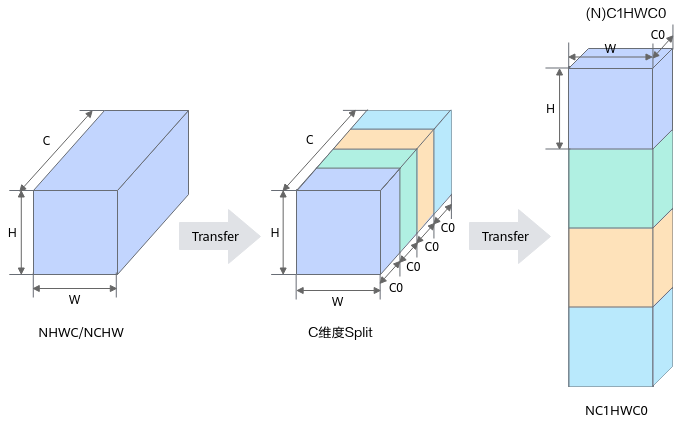

    NDHWC -> NDC1HWC0的转换过程为：将数据在C维度进行分割，变成C1份NDHWC0，再将C1份NDHWC0在内存中连续排列成NDC1HWC0，其格式转换示意图如下图所示。

  • FRACTAL_Z_3D

    FRACTAL_Z_3D是3D卷积权重格式，例如Conv3D/MaxPool3D/AvgPool3D这些算子都会涉及到用这种格式来表达3D卷积的权重。

    NDHWC –> FRACTAL_Z_3D的变换过程通过公式表达如下：其中N=N1*N0，C=C1*C0

    （…, N, D, H, W, C)->pad->(…, N1 * N0, D, H, W, C1 * C0)->reshape->(…, N1, N0, D, H, W, C1, C0)->transpose->(D, C1, H, W, N1, N0, C0) ->(…, D * C1 * H * W, N1, N0, C0)

    输入一个NDHWC格式的Tensor，Shape大小为(48, 3, 3, 2, 32)：

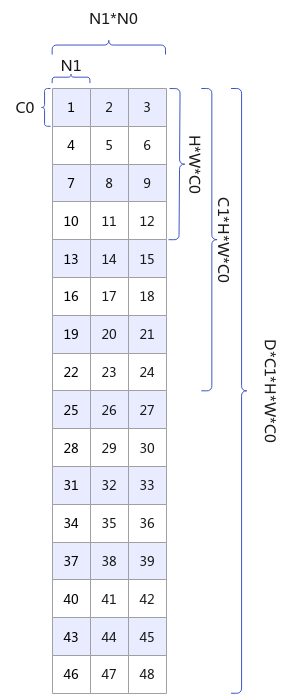

    转换后，得到FRACTAL_Z_3D格式如下所示：

Matmul高阶API相关格式

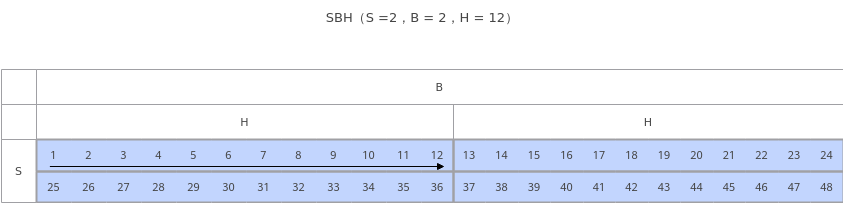

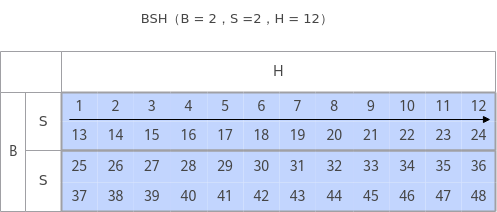

  • BSH/SBH：B：Batch，批处理的大小； S：sequence length，序列长度；H = N * D，其中，N为head的数量，D为head的大小，此格式通常用于Matmul矩阵乘。数据排布格式如下图所示：

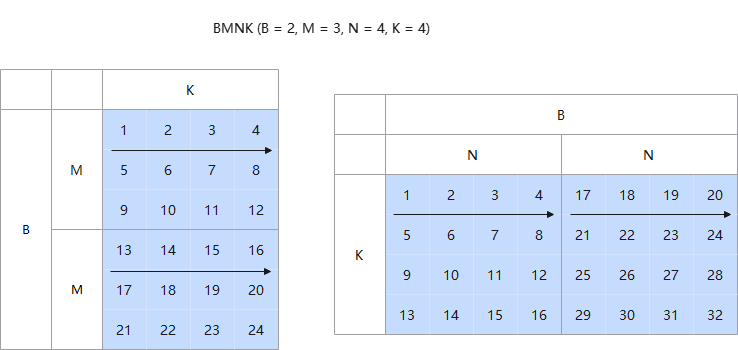

  • BMNK：通用数据格式，其数据排布格式如下：

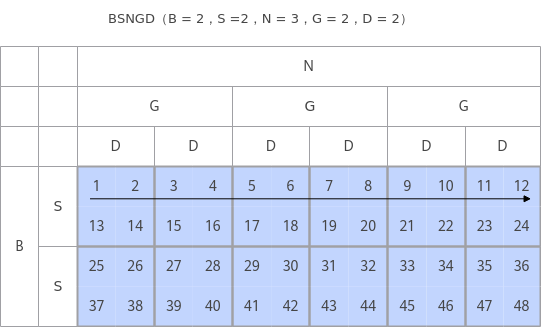

  • BSNGD：为原始BSH shape做reshape后的shape，S和D为单Batch的矩阵乘的M轴（或N轴）和K轴，一个SD为一个batch的计算数据，此格式通常用于Matmul矩阵乘，数据排布格式如下图所示：

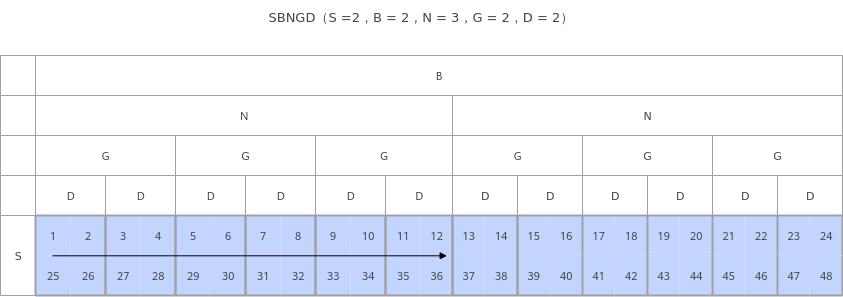

  • SBNGD：为原始SBH shape做reshape后shape，S和D为的矩阵乘的M轴（或N轴）和K轴，一个SD为一个Batch的计算数据，此格式通常用于Matmul矩阵乘，数据排布格式如下图所示：

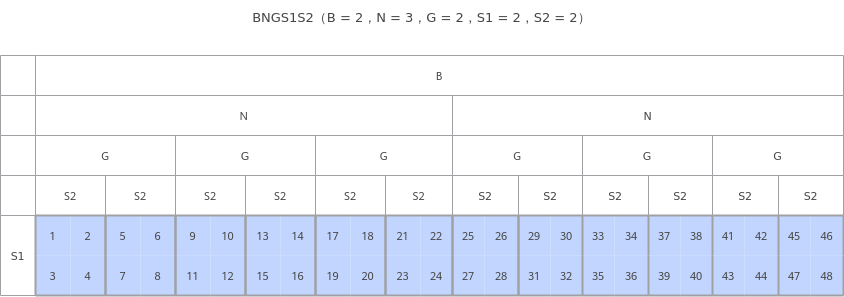

  • BNGS1S2：一般为前两种数据排布进行矩阵乘的输出，S1S2数据连续存放，一个S1S2为一个Batch的计算数据，此格式通常用于Matmul矩阵乘，数据排布格式如下图所示：

  • ND_ALIGN：ND_ALIGN是ND数据格式的一种变换数据格式。输出矩阵乘的结果矩阵C时，用于配置C矩阵按照N方向32字节对齐的规则进行输出。

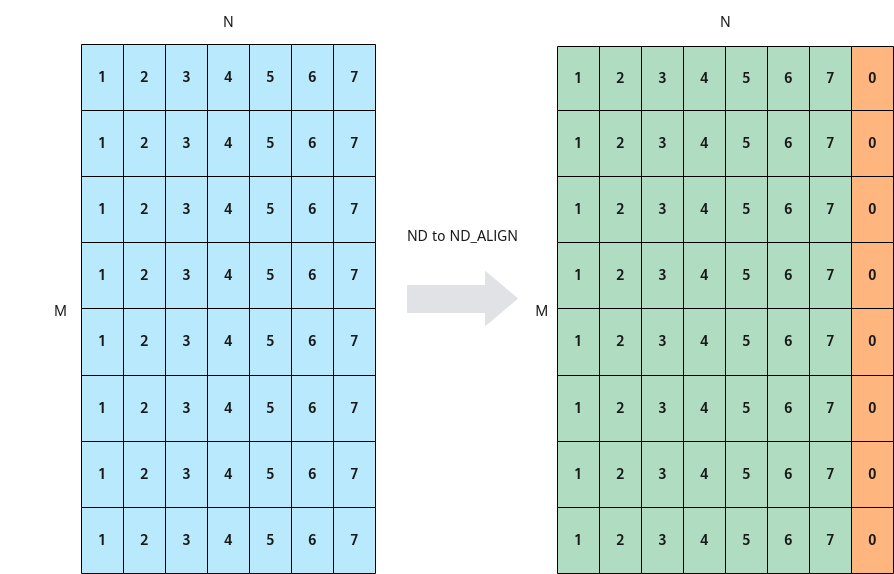

    ND->ND_ALIGN变换过程如下图所示，假设矩阵乘结果矩阵C的数据类型是int32_t，输出到VECOUT，原矩阵N方向没有32字节对齐，设置ND_ALIGN后则在其后补0，将其对齐到32字节。

  • VECTOR：VECTOR是GEMV（矩阵向量乘，General Matrix-Vector Multiply）场景使用的一种数据格式，配置矩阵为VECTOR数据排布格式即代表输入数据是一个向量。

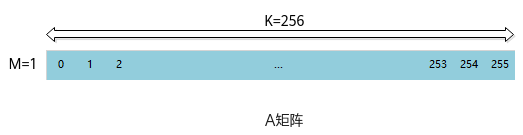

    图2 GEMV场景输入Vector格式的A矩阵示意图
父主题： 神经网络和算子
