生成/执行测试用例

指导用户根据算子测试用例定义文件生成ST测试数据及测试用例执行代码,在硬件环境上执行算子测试用例。

开发环境与运行环境合设场景

  1. ST测试用例执行时,会使用AscendCL接口加载单算子模型文件并执行,所以需要配置AscendCL应用编译所需其他环境变量,如下所示。
    export DDK_PATH=${INSTALL_DIR}
    export NPU_HOST_LIB=${INSTALL_DIR}/{arch-os}/devlib
    • ${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。例如,若安装的Ascend-cann-toolkit软件包,则安装后文件存储路径为:$HOME/Ascend/ascend-toolkit/latest。
    • {arch-os}中arch表示操作系统架构,os表示操作系统。
  2. 执行如下命令生成/执行测试用例,具体参数介绍请参见表2
    ${INSTALL_DIR}/python/site-packages/bin/msopst run -i {**.json}  -soc {Soc Version}  -out {output path} -c {case name} -d {device id} -conf {msopst.ini path} -err_thr "[threshold1,threshold2]"

    ${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。例如,若安装的Ascend-cann-toolkit软件包,则安装后文件存储路径为:$HOME/Ascend/ascend-toolkit/latest。

    • msopst.ini文件获取路径为:${INSTALL_DIR}/python/site-packages/bin/。

      ${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。例如,若安装的Ascend-cann-toolkit软件包,则安装后文件存储路径为:$HOME/Ascend/ascend-toolkit/latest。

    • msopst.ini文件参数说明如下表所示。
      表1 msopst.ini文件参数说明

      参数

      说明

      only_gen_without_run

      • True
      • False(默认)

      msOpST工具运行模式。

      详情请参见表2

      only_run_without_gen

      • True
      • False(默认)

      performance_mode

      • True
      • False

      获取算子性能模式。若设置为True,运行成功后在run/out/prof/JOBxxx/summary目录下生成一系列性能结果文件,用户只需查看op_summary_0_1.csv即可。

      该功能需要配置CANN包安装环境变量,请根据实际安装路径修改。
      export install_path=/home/HwHiAiUser/Ascend/ascend-toolkit/latest

      ASCEND_GLOBAL_LOG_LEVEL

      • 0: DEBUG级别
      • 1: INFO级别
      • 2: WARNING级别
      • 3: ERROR级别(默认)
      • 4: NULL级别,不输出日志

      设置host日志级别环境变量。

      ASCEND_SLOG_PRINT_TO_STDOUT

      • 0: 屏幕不打印输出(默认)
      • 1: 屏幕打印输出

      日志屏幕打印控制。

      atc_singleop_advance_option

      --log参数取值:
      • debug: 输出debug/info/warning/error/event级别的运行信息
      • info: 输出info/warning/error/event级别的运行信息
      • warning: 输出warning/error/event级别的运行信息
      • error: 输出error/event级别的运行信息(默认)
      • null: 不输出日志信息
      --precision_mode参数取值:
      • force_fp16: 表示算子支持fp16和fp32时,强制选择fp16(默认)
      • force_fp32:表示算子支持fp16和fp32时,强制选择fp32
      • allow_fp32_to_fp16: 表示如果算子支持fp32,则保留原始精度fp32;如果不支持fp32,则选择fp16
      • must_keep_origin_dtype: 表示保持原图精度
      • allow_mix_precision: 表示混合精度模式

      --host_env_os参数取值:

      linux: 表示设置操作系统类型为linux

      --host_env_cpu参数取值:
      • x86_64:表示设置操作系统架构为x86_64
      • aarch64:表示设置操作系统架构为aarch64

      示例:

      atc_singleop_advance_option="--log=info --host_env_os=linux --host_env_cpu=aarch64 --precision_mode=force_fp16"

      设置单算子模型转换高级选项。

      若模型编译环境的操作系统及其架构与模型运行环境不一致时,则需使用--host_env_os和--host_env_cpu参数设置模型运行环境的操作系统类型。如果不设置,则默认取模型编译环境的操作系统架构,即atc所在环境的操作系统架构。

      HOST_ARCH

      • X86_64:X86_64架构
      • aarch64:arm64架构

      示例:

      HOST_ARCH="aarch64"

      执行机器的架构。

      一般在分设场景下配置该参数。

      TOOL_CHAIN

      g++ path:g++工具链路径

      示例:

      TOOL_CHAIN="/usr/bin/g++"

      c++编译器路径,配置时以g++结尾。

      一般在分设场景下配置该参数。

      表2 msOpST的运行模式

      模式

      only_gen_without_run

      only_run_without_gen

      运行模式

      1

      False

      False

      既生成ST测试代码,又运行ST测试代码 。

      2

      True

      True/False

      只生成ST测试代码,不运行ST测试代码。

      3

      False

      True

      不生成ST测试代码,只运行ST测试代码。

    • 命令行执行示例:
      • 不启用msOpST工具的高级功能,进入msOpST工具所在目录,执行如下命令生成ST测试用例并执行。
        ${INSTALL_DIR}/python/site-packages/bin/msopst run -i xx/AddCustom_case_timestamp.json -soc {Soc Version} -out ./output
      • 启动msOpST工具的高级功能,仅生成ST测试用例,用户修改ST测试用例后,再执行ST测试用例。
        1. 执行命令,编辑msopst.ini文件
          vim ${INSTALL_DIR}/python/site-packages/bin/msopst.ini

          ${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。例如,若安装的Ascend-cann-toolkit软件包,则安装后文件存储路径为:$HOME/Ascend/ascend-toolkit/latest。

          将msOpST运行模式修改为模式2,按照表2修改“only_gen_without_run”“only_run_without_gen” 参数的取值。只生成ST测试代码,不运行ST测试代码。

        2. 进入msOpST工具所在目录,执行如下命令生成ST测试源码。
          ${INSTALL_DIR}/python/site-packages/bin/msopst run -i xx/AddCustom_case_timestamp.json -soc {Soc Version} -out ./output -conf xx/msopst.ini

          -conf参数请修改为msopst.ini配置文件的实际路径。

          ST测试用例生成后,用户可根据需要自行修改ST测试用例代码。

        3. 修改msopst.ini文件,修改运行模式为仅执行ST测试用例。

          执行命令,编辑msopst.ini文件

          vim ${INSTALL_DIR}/python/site-packages/bin/msopst.ini

          将msOpST运行模式修改为模式3,按照表2修改“only_gen_without_run”“only_run_without_gen” 参数的取值。不生成ST测试代码,只运行ST测试代码。

        4. 进入msOpST工具所在目录,执行如下命令运行已修改的ST测试源码。
          ${INSTALL_DIR}/python/site-packages/bin/msopst run -i xx/AddCustom_case_timestamp.json -soc {Soc Version} -out ./output -conf xx/msopst.ini

        若执行失败。

  3. 查看执行结果。
    • 若运行模式为仅生成ST测试用例代码,不执行ST测试用例,会在-out指定的目录下生成时间戳目录,时间戳目录下将生成以算子的OpType命名的存储测试用例代码的文件夹,目录结构如下所示:
       {time_stamp}
      │   ├── OpType
      │   │   ├── CMakeLists.txt            // 编译规则文件
      │   │   ├── inc                       // 测试用例代码所用头文件
      │   │   │   └── common.h
      │   │   │   └── op_execute.h
      │   │   │   └── op_runner.h
      │   │   │   └── op_test_desc.h
      │   │   │   └── op_test.h
      │   │   ├── run                       // 测试用例执行相关文件存储目录
      │   │   │   └── out
      │   │   │       └── test_data
      │   │   │          └── config
      │   │   │             └── acl.json      //用于进行acl初始化,请勿修改此文件
      │   │   │             └── acl_op.json   // 用于构造单算子模型文件的算子描述文件
      │   │   │          └── data
      │   │   │             └── expect
      │   │   │             └── Test_xxx.bin
      │   │   ├── src
      │   │   │   └── CMakeLists.txt    // 编译规则文件
      │   │   │   └── common.cpp         // 公共函数,读取二进制文件函数的实现文件
      │   │   │   └── main.cpp            // 初始化算子测试用例并执行用例
      │   │   │   └── op_execute.cpp        //针对单算子调用的AscendCL接口进行了封装
      │   │   │   └── op_runner.cpp         //加载单算子模型文件进行执行的接口进行了封装
      │   │   │   └── op_test.cpp          //定义了算子的测试类
      │   │   │   └── op_test_desc.cpp      //对算子测试用例信息的加载和读入
      │   │   │   └── testcase.cpp             //测试用例的定义文件
    • 若运行模式为既生成ST测试代码,又运行ST测试代码,命令执行完成后,会屏显打印测试用例执行结果,并会在-out指定的目录下生成时间戳目录,时间戳目录下将生成以算子的OpType命名的存储测试用例及测试结果的文件夹,目录结构如下所示:
       {time_stamp}
      │   ├── OpType
      │   │   ├── build
      │   │   │   └── intermediates             //编译产生中间文件
      │   │   │       └── xxx
      │   │   ├── CMakeLists.txt    // 编译规则文件
      │   │   ├── inc
      │   │   │   ├── common.h
      │   │   │   ├── op_execute.h
      │   │   │   ├── op_runner.h
      │   │   │   ├── op_test_desc.h
      │   │   │   └── op_test.h
      │   │   ├── run                           // 测试用例执行相关文件存储目录
      │   │   │   └── out
      │   │   │       ├── fusion_result.json
      │   │   │       ├── main           // 算子测试用例执行的可执行文件
      │   │   │       ├── op_models         // 单算子的离线模型文件
      │   │   │          ├── xx.om
      │   │   │       ├── result_files
      │   │   │          ├── result.txt
      │   │   │          ├── Test_xxx_output_x.bin   // 运行测试用例生成的结果数据的二进制文件
      │   │   │       └── test_data         //测试数据相关文件存储目录
      │   │   │          ├── config
      │   │   │             ├── acl_op.json    // 用于构造单算子模型文件的算子描述文件
      │   │   │             ├── acl.json       //用于进行acl初始化,请勿修改此文件
      │   │   │          ├── data                //构造的测试数据
      │   │   │             ├──expect
      │   │   │                 ├──Test_xxxx.bin      //期望的输出结果的二进制文件
      │   │   │             ├──st_error_reports
      │   │   │                 ├──Test_xxxx.csv       //用于保存比对结果不一致的数据
      │   │   │             ├──Test_xxxx.bin      //测试数据的二进制文件
      │   │   └── src
      │   │       ├── CMakeLists.txt    // 编译规则文件
      │   │       ├── common.cpp         // 公共函数,读取二进制文件函数的实现文件
      │   │       ├── main.cpp            // 初始化算子测试用例并执行用例
      │   │       ├── op_execute.cpp        //针对单算子调用的AscendCL接口进行了封装
      │   │       ├── op_runner.cpp         //加载单算子模型文件进行执行的接口进行了封装
      │   │       ├── op_test.cpp          //定义了算子的测试类
      │   │       ├── op_test_desc.cpp      //对算子测试用例信息的加载和读入
      │   │       └── testcase.cpp             //测试用例的定义文件
      │   └── st_report.json        //运行报表
      命令运行成功后,会生成报表st_report.json,记录了测试的信息以及各阶段运行情况,用户运行出问题以后,可基于报表查询运行信息,以便问题定位。同时,st_report.json报表可以对比测试结果。st_report.json保存在图1中“The st_report saved in”路径下。

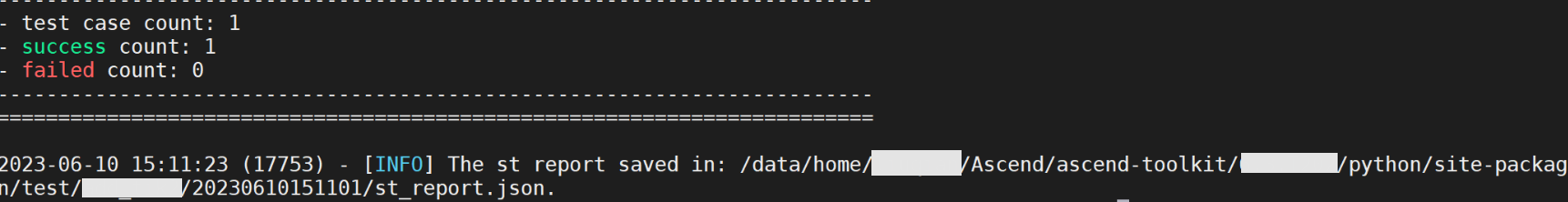

      图1 运行结果示例
      表3 st_report.json报表主要字段及含义

      字段

      说明

      run_cmd

      -

      -

      命令行命令。

      report_list

      -

      -

      报告列表,该列表中可包含多个测试用例的报告。

      trace_detail

      -

      运行细节。

      st_case_info

      测试信息,包含如下内容。

      • expect_data_path:期望计算结果路径。
      • case_name:测试用例名称。
      • input_data_path:输入数据路径。
      • planned_output_data_paths:实际计算结果输出路径。
      • op_params:算子参数信息。

      stage_result

      运行各阶段结果信息,包含如下内容。

      • status:阶段运行状态,表示运行成功或者失败。
      • result:输出结果
      • stage_name:阶段名称。
      • cmd:运行命令。

      case_name

      -

      测试名称。

      status

      -

      测试结果状态,表示运行成功或者失败。

      expect

      -

      期望的测试结果状态,表示期望运行成功或者失败。

      summary

      -

      -

      统计测试用例的结果状态与期望结果状态对比的结果。

      test case count

      -

      测试用例的个数。

      success count

      -

      测试用例的结果状态与期望结果状态一致的个数。

      failed count

      -

      测试用例的结果状态与期望结果状态不一致的个数。

开发环境与运行环境分设场景

  1. 根据运行环境的架构在开发环境上搭建环境。
    1. ST测试用例执行时,会使用AscendCL接口加载单算子模型文件并执行,需要在开发环境上根据运行环境的架构配置AscendCL应用编译所需其他环境变量。
      • 当开发环境和运行环境架构相同时,环境变量如下所示。
        export DDK_PATH=${INSTALL_DIR}
        export NPU_HOST_LIB=${INSTALL_DIR}/{arch-os}/devlib
      • 当开发环境和运行环境架构不同时,环境变量如下所示。
        export DDK_PATH=${INSTALL_DIR}/{arch-os}
        export NPU_HOST_LIB=${INSTALL_DIR}/{arch-os}/devlib
      • ${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。例如,若安装的Ascend-cann-toolkit软件包,则安装后文件存储路径为:$HOME/Ascend/ascend-toolkit/latest。
      • {arch-os}中arch表示操作系统架构(需根据运行环境的架构选择),os表示操作系统(需根据运行环境的操作系统选择)。
  2. 在开发环境启动msOpST工具的高级功能,仅生成ST测试用例。
    1. 执行命令,编辑msopst.ini文件。
      vim ${INSTALL_DIR}/python/site-packages/bin/msopst.ini

      ${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。例如,若安装的Ascend-cann-toolkit软件包,则安装后文件存储路径为:$HOME/Ascend/ascend-toolkit/latest。

    2. 将msOpST运行模式修改为模式2,按照表2修改“only_gen_without_run”“only_run_without_gen” 参数的取值。只生成ST测试代码,不运行ST测试代码。
    3. 若开发环境和运行环境架构不同,按照表1修改“HOST_ARCH”“TOOL_CHAIN”参数的取值。
    4. 进入msOpST工具所在目录,执行如下命令生成ST测试源码。
      ./msopst run -i xx/AddCustom_case_timestamp.json -soc {Soc Version} -out {output path} -conf xx/msopst.ini

      -conf参数请修改为msopst.ini配置文件的实际路径。

      ST测试用例生成后,用户可根据需要自行修改ST测试用例代码。

    5. 执行完成后,将在{output path}下生成ST测试用例,并使用g++编译器生成可执行文件main。同时,屏显信息结果中展示此次一共运行几个用例,测试用例运行的情况,并生成报表st_report.json,保存在屏显信息中“The st report saved in”所示路径下,报表具体信息请参见表3
  3. 执行测试用例。
    1. 将开发环境的算子工程目录的run目录下的out文件夹拷贝至运行环境任一目录,例如上传到/home/HwHiAiUser/Ascend_project/run_add/目录下。
    2. 在运行环境中执行out文件夹下的可执行文件。
      进入out文件夹所在目录,执行如下命令:
      chmod +x main
      ./main
  4. 查看运行结果。

    执行完成后,屏显信息显示此次用例运行的情况,如图2所示。

    图2 运行结果
