功能及约束说明

昇腾310 AI处理器上，该功能为预留功能，暂不支持。

昇腾910 AI处理器上，该功能为预留功能，暂不支持。

功能说明

VPC（Vision Preprocessing Core）功能如下所示，实现这些功能的接口请参见VPC功能：

抠图，从输入图片中抠出需要用的图片区域。
缩放
- 从是否抠多张图的维度，可分为单图裁剪缩放、一图多框裁剪缩放。
- 其它缩放方式，如：原图缩放。
叠加，从输入图片中抠出来的图，对抠出的图进行缩放后，放在用户输出图片的指定区域，输出图片可以是空白图片（由用户申请的空输出内存产生的），也可以是已有图片（由用户申请输出内存后将已有图片读入输出内存），只有当输出图片是已有图片时，才表示叠加。
拼接，从输入图片中抠多张图片，对抠出的图进行缩放后，放到输出图片的指定区域。
图像金字塔，对原图进行多次高斯滤波之后向下采样产生不同尺寸的图像。
直方图统计，统计图像每个通道（RGB/YUV）的像素值分布。
重映射，根据配置信息将图片从原图映射为另一张图。
边界填充，对图像进行边界填充。
格式转换，对图像进行格式转换，目前支持的输入、输出图片格式请参见约束说明。
图像灰度化，将彩色图像转化为灰度图像。需注意，输入为灰度图像、输出只能为灰度图像。
昇腾310 AI处理器，实现图像灰度化的操作是从YUV420SP格式的输出图像数据中只取Y分量的数据。

昇腾910 AI处理器，实现图像灰度化的操作是从YUV420SP格式的输出图像数据中只取Y分量的数据。

表1 概念解释
概念	描述
宽stride（widthStride）	指一行图像跨距，表示输入图片对齐后的宽，RGB格式或YUV格式的宽stride计算方式不一样。宽stride的对齐要求，请参见约束说明中的“VPC输入的约束”、“VPC输出的约束”。
高stride（heightStride）	指图像在内存中的行数，表示输入图片对齐后的高。高stride的对齐要求，请参见约束说明中的“VPC输入的约束”、“VPC输出的约束”。
抠图区域	指用户指定的需抠出的图片区域。抠图起始坐标无奇数、偶数限制。抠图区域最小分辨率为106，hi_mpi_vpc_crop接口抠图最大分辨率为40964096，其余涉及抠图的接口，抠图最大分辨率为8192*8192。抠图区域的约束请参见约束说明中的“VPC抠图、贴图约束”。
贴图区域	指在输出图片中用户指定的区域。贴图区域最小分辨率为106，最大分辨率为40964096。贴图区域的约束请参见约束说明中的“VPC抠图、贴图约束”。
上/左偏移	通过配置上偏移、左偏移、抠图/贴图区域的宽和高可以指定抠图区域或贴图区域的位置。参见功能示意图。

功能示意图

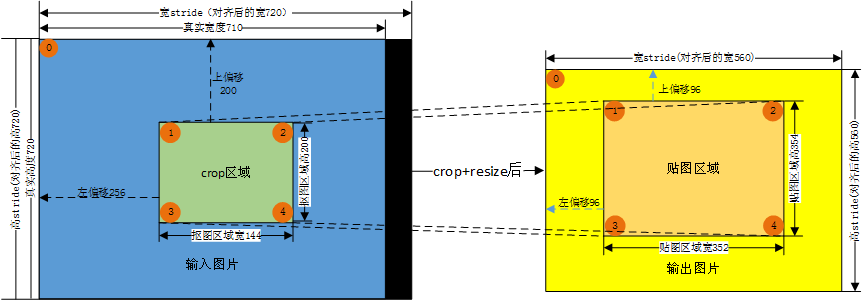

图1 VPC功能示意图（抠图+缩放+叠加）

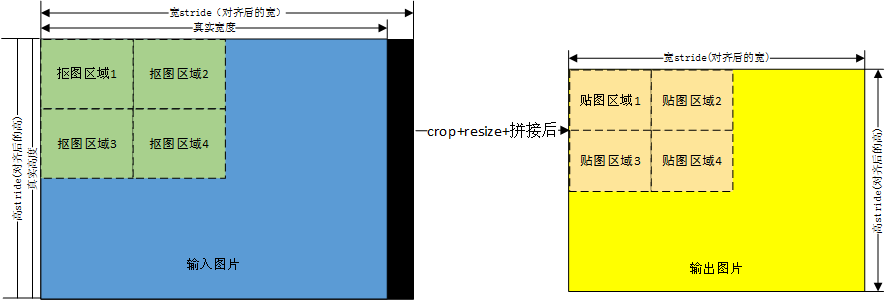

图2 VPC功能示意图（拼接）

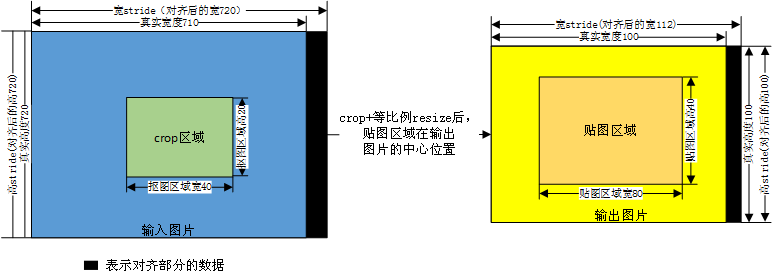

图3 等比例缩放（贴图区域在输出图片的中心位置），即缩放前后图片的宽高比例相同

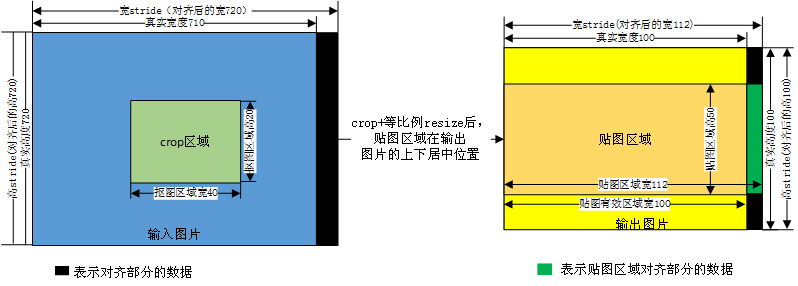

图4 等比例缩放（贴图区域在输出图片的上下居中位置）

图5 等比例缩放（贴图区域在输出图片的左右居中位置）

约束说明

VPC输入的约束：
- 输入图片分辨率：
  10*6~8192*8192（包括8192），在调用接口实现VPC功能时，各接口对分辨率的要求可能不同，详细接口的要求请参见VPC功能。

  在昇腾310 AI处理器上，输入图片的真实宽高都要求2对齐。

  在昇腾910 AI处理器上，输入图片的真实宽高都要求2对齐。
- 输入图片格式：
  支持hi_pixel_format枚举值中的如下枚举项：
```
HI_PIXEL_FORMAT_YUV_400 = 0,               // YUV400 8bit
HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420 = 1,       // YUV420SP NV12 8bit
HI_PIXEL_FORMAT_YVU_SEMIPLANAR_420 = 2,       // YUV420SP NV21 8bit
HI_PIXEL_FORMAT_YUV_SEMIPLANAR_422 = 3,       // YUV422SP 8bit
HI_PIXEL_FORMAT_YVU_SEMIPLANAR_422 = 4,       // YVU422SP 8bit
HI_PIXEL_FORMAT_YUV_SEMIPLANAR_444 = 5,       // YUV444SP 8bit
HI_PIXEL_FORMAT_YVU_SEMIPLANAR_444 = 6,       // YVU444SP 8bit
HI_PIXEL_FORMAT_YUYV_PACKED_422 = 7,          // YUV422Packed YUYV 8bit
HI_PIXEL_FORMAT_UYVY_PACKED_422 = 8,          // YUV422Packed UYVY 8bit
HI_PIXEL_FORMAT_YVYU_PACKED_422 = 9,          // YUV422Packed YVYU 8bit
HI_PIXEL_FORMAT_VYUY_PACKED_422 = 10,         // YUV422Packed VYUY 8bit
HI_PIXEL_FORMAT_YUV_PACKED_444 = 11,          // YUV444Packed 8bit
HI_PIXEL_FORMAT_RGB_888 = 12,                 // RGB888
HI_PIXEL_FORMAT_BGR_888 = 13,                 // BGR888
HI_PIXEL_FORMAT_ARGB_8888 = 14,               // ARGB8888
HI_PIXEL_FORMAT_ABGR_8888 = 15,               // ABGR8888
HI_PIXEL_FORMAT_RGBA_8888 = 16,               // RGBA8888
HI_PIXEL_FORMAT_BGRA_8888 = 17,               // BGRA8888
HI_PIXEL_FORMAT_YUV_SEMIPLANAR_440 = 1000,    //YUV440SP 8bit
HI_PIXEL_FORMAT_YVU_SEMIPLANAR_440 = 1001,    //YVU440SP 8bit
```
  在昇腾310 AI处理器上，不支持以上枚举值中的HI_PIXEL_FORMAT_YUV_SEMIPLANAR_440、HI_PIXEL_FORMAT_YVU_SEMIPLANAR_440。

  在昇腾910 AI处理器上，不支持以上枚举值中的HI_PIXEL_FORMAT_YUV_SEMIPLANAR_440、HI_PIXEL_FORMAT_YVU_SEMIPLANAR_440。
- 输入内存：
  - 内存地址起始要求16Byte对齐，其中128Byte对齐性能最高。Device的内存，调用hi_mpi_dvpp_malloc接口/hi_mpi_dvpp_free接口申请或释放内存，这部分内存的生命周期由用户自行管理。
  - 输入内存大小（单位Byte）与图片数据的格式相关，计算公式如下：
    - YUV400:
      昇腾310 AI处理器，计算公式：widthStride*heightStride*3/2

      昇腾910 AI处理器，计算公式：widthStride*heightStride*3/2
    - YUV420SP：widthStride*heightStride*3/2
    - YUV422SP：widthStride*heightStride*2
    - YUV444SP：widthStride*heightStride*3
    - YUV422Packed：widthStride*heightStride
    - YUV444Packed、RGB888：widthStride*heightStride
    - XRGB8888：widthStride*heightStride
- 输入图片的widthStride、heightStride：
  - widthStride:
    widthStride最小32、最大16384。widthStride的值与图片数据的格式有关，widthStride的计算公式如下：
    - YUV400、YUV420SP、YUV422SP、YUV444SP：输入图片的宽（width）对齐到16。
    - YUV422Packed：输入图片的宽（width）对齐到16后，再乘以2（宽16对齐，每个像素占2个字节）。
    - YUV444Packed、RGB888：输入图片的宽（width）对齐到16，再乘以3（宽16对齐，每个像素占3个字节）。
    - XRGB8888：输入图片的宽（width）对齐到16后，再乘以4（宽16对齐，每个像素占4个字节）。
  - heightStride：
    昇腾310 AI处理器，heightStride最小6、最大16384，且要求2对齐。

    昇腾910 AI处理器，heightStride最小6、最大16384，且要求2对齐。
VPC输出的约束：
- 输出图片分辨率：
  10*6~4096*4096

  输出图片的真实宽高限制跟输出图片格式有关，在VPC支持的输出图片格式中，对于YUV420SP格式，宽高均需要2对齐；对于YUV422SP格式，宽度需要2对齐，高度无限制；其它格式宽高没有限制。
- 输出图片格式：
  昇腾310 AI处理器支持hi_pixel_format枚举值中的如下枚举项：
```
HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420 = 1,   // YUV420SP NV12 8bit
HI_PIXEL_FORMAT_YVU_SEMIPLANAR_420 = 2,   // YUV420SP NV21 8bit
```
  昇腾910 AI处理器支持hi_pixel_format枚举值中的如下枚举项：
```
HI_PIXEL_FORMAT_YUV_SEMIPLANAR_420 = 1,   // YUV420SP NV12 8bit
HI_PIXEL_FORMAT_YVU_SEMIPLANAR_420 = 2,   // YUV420SP NV21 8bit
```
- 输出内存：
  - 内存地址起始要求16Byte对齐，其中128Byte对齐性能最高。Device的内存，调用hi_mpi_dvpp_malloc接口/hi_mpi_dvpp_free接口申请或释放内存，这部分内存的生命周期由用户自行管理。
  - 输出内存大小与图片数据的格式相关，内存大小的计算公式请参见输入内存计算公式。
- 输出图片的widthStride、heightStride：
  - widthStride:
    widthStride最小32、最大16384。widthStride的值与图片数据的格式有关，widthStride的计算公式请参见输入图片widthStride计算公式。
  - heightStride：
    昇腾310 AI处理器，heightStride最小6、最大16384，且要求2对齐。

    昇腾910 AI处理器，heightStride最小6、最大16384，且要求2对齐。

VPC抠图、贴图约束：

抠图区域不超出输入图片区域。
贴图区域不超出输出图片区域，最大贴图个数256个，贴图区域相对输出图片的左偏移16对齐。
贴图时可直接放置在输出图片的最左侧，即相对输出图片的左偏移为0，0也满足16对齐的要求。
输出图片的贴图宽度建议16对齐，如果不是16对齐，会多写一段无效数据使其16对齐。见图4、图5，贴图区域旁边的绿色框就表示无效数据。

抠图、贴图区域的奇数、偶数限制为：

版本	约束
昇腾310 AI处理器	输出图片格式为YUV420SP，贴图区域奇数、偶数限制为：左偏移和上偏移为偶数、右偏移和下偏移为奇数。
昇腾910 AI处理器	输出图片格式为YUV420SP，贴图区域奇数、偶数限制为：左偏移和上偏移为偶数、右偏移和下偏移为奇数。

缩放场景下，贴图/抠图的宽高缩放比例范围：
昇腾310 AI处理器，比例范围：[1/32, 16]。

昇腾910 AI处理器，比例范围：[1/32, 16]。

等比例缩放场景下，由于贴图左偏移16对齐的限制，如果直接调用hi_mpi_vpc_crop_resize_paste接口实现缩放功能，贴图的位置可能不在输出图片的正中心位置，此时可通过抠图、缩放、填充几个功能配合使用（调用hi_mpi_vpc_crop_resize_make_border或hi_mpi_vpc_batch_crop_resize_make_border接口），实现等比例缩放。

VPC的输出作为模型推理的输入时：
昇腾310 AI处理器，VPC功能中，贴图区域的宽*高有16*2对齐的约束，贴图有效区域的宽*高不满足16*2对齐时，贴图区域中会存在一些补边的无效数据，为保证推理精度，贴图有效区域的宽*高不满足16*2对齐时，在贴图前用户可先将贴图有效区域缩放成16*2对齐，或在推理前借助AIPP抠出有效区域，去除无效数据。

昇腾910 AI处理器，VPC功能中，贴图区域的宽*高有16*2对齐的约束，贴图有效区域的宽*高不满足16*2对齐时，贴图区域中会存在一些补边的无效数据，为保证推理精度，贴图有效区域的宽*高不满足16*2对齐时，在贴图前用户可先将贴图有效区域缩放成16*2对齐，或在推理前借助AIPP抠出有效区域，去除无效数据。

参考说明

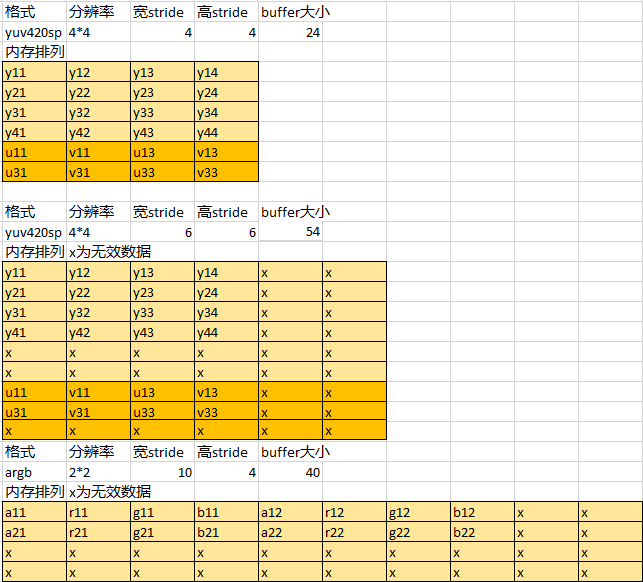

RGB、YUV格式图像的各分量排布示意图。示例：SP图像以YUV420SP为例，Packed和RGB图像以ARGB图像为例。

父主题： VPC功能
