实现流程

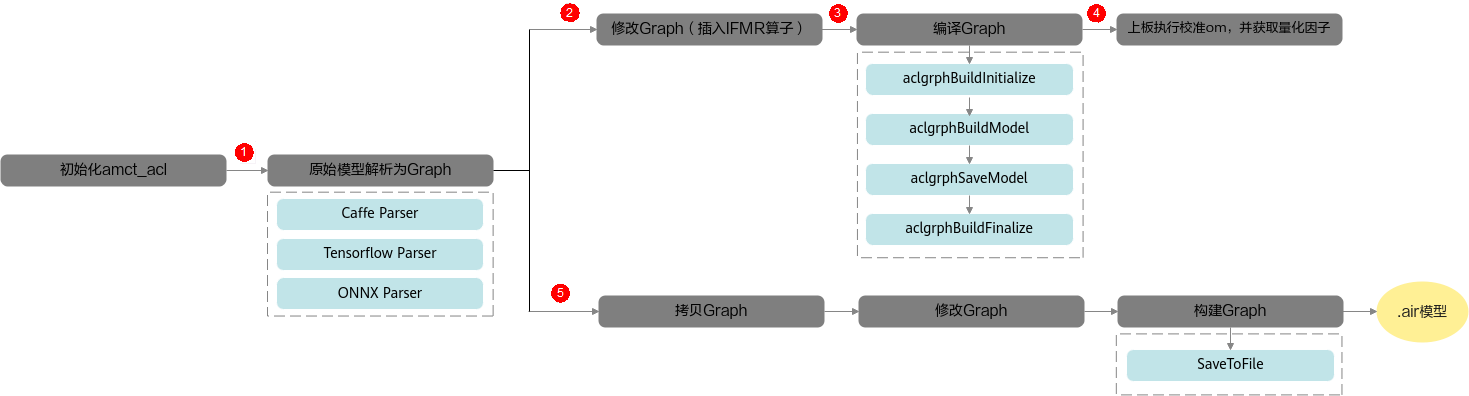

昇腾模型压缩工具实现量化流程如图1所示。
灰色部分为昇腾模型压缩工具提供或基于Ascend Graph接口实现的功能，蓝色部分为Ascend Graph内部接口实现的部分，Ascend Graph内部接口说明请参见《Ascend Graph开发指南》。主要流程如下：
- 初始化昇腾模型压缩工具amct_acl。
- 昇腾模型压缩工具调用框架Parser功能，将主流的模型格式转换成CANN模型格式。
- 修改Graph，在可量化算子前后插入量化反量化算子。
- 编译Graph，生成校准om模型，并将生成的校准om模型上板进行推理，获取量化因子。
- 执行3时，同步将Graph复制一份，进行修改，然后保存为.air格式模型，该模型中同步保存了量化因子。
支持量化的层以及约束
支持量化的层以及约束如下：
|
框架 |
层名 |
约束 |
对应Ascend IR定义的层 |
|---|---|---|---|
|
Caffe |
InnerProduct：全连接层 |
transpose属性为false，axis为1 |
FullyConnection |
|
Convolution：卷积层 |
dilation为1、filter维度为4 |
Conv2D |
|
|
TensorFlow |
MatMul：全连接层 |
transpose_a为False, transpose_b为False，adjoint_a为False，adjoint_b为False - |
MatMulV2 |
|
Conv2D：卷积层 |
- weight的输入来源不含有placeholder等可动态变化的节点，且weight的节点类型只能是const。 |
Conv2D |
|
|
DepthwiseConv2dNative：Depthwise卷积层 |
dilation为1 |
DepthwiseConv2D |
|
|
ONNX |
Conv：卷积层 |
- |
Conv2D |
|
Gemm：广义矩阵乘 |
transpose_a=false |
MatMulV2 |
工具实现的融合功能
量化过程中实现的融合功能如下（当前仅支持BN融合）：
|
框架 |
融合类型 |
说明 |
|---|---|---|
|
Caffe |
Conv+BN+Scale融合 |
昇腾模型压缩工具在量化前会对模型中的"Convolution+BatchNorm+Scale"结构做Conv+BN+Scale融合，融合后的"BatchNorm"、"Scale"层会被删除。 |
|
TensorFlow |
Conv+BN融合 |
昇腾模型压缩工具在量化前会对模型中的"Conv2D+BatchNorm"结构做Conv+BN融合，融合后的"BatchNorm"层会被删除。 |
|
Depthwise_Conv+BN融合 |
昇腾模型压缩工具在量化前会对模型中的"DepthwiseConv2dNative+BatchNorm"结构做Depthwise_Conv+BN融合，融合后的"BatchNorm"层会被删除。 |
|
|
ONNX |
Conv+BN融合 |
昇腾模型压缩工具在量化前会对模型中的"Conv+BatchNormalization"结构做Conv+BN融合，融合后的"BatchNorm"层会被删除。 |
