单算子模式的量化感知训练

功能介绍

参考量化感知训练章节进行基础量化时，量化的内部处理逻辑需要将原始模型转换成ONNX模型，并在ONNX模型基础上进行图的修改操作，此时若模型中存在Pytorch自定义算子时，可能存在无法导出生成ONNX模型，从而导致量化失败的问题。

单算子模式的量化感知训练功能，提供由Pytorch原生算子转换生成的自定义QAT算子，基于该算子进行量化因子的重训练，量化因子作为算子参数保存在QAT单算子中，无需导出ONNX模型，可以避免上述量化感知训练方案中的算子导出异常问题。训练完成后，通过torch.onnx.export机制，建立QAT算子与ONNX原生算子的映射关系，将Pytorch模型中QAT算子计算获得的参数传递给ONNX原生量化算子，完成模型导出。简易示意图如图1所示。

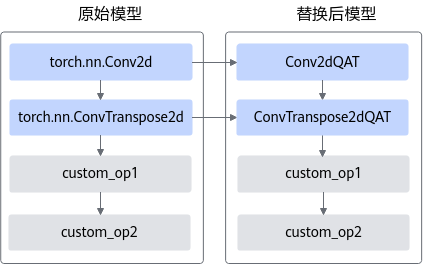

图1 单算子模式量化感知训练

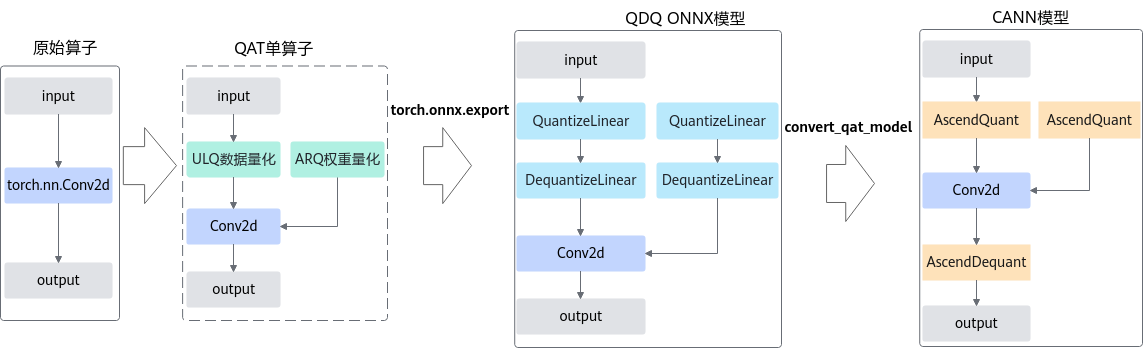

实现原理如下图所示（以torch.nn.Conv2d算子为例进行说明）：

在torch原生算子torch.nn.Conv2d中插入ARQ权重量化，ULQ数据量化算子，进行量化因子的重训练，将量化因子作为算子参数保存在Conv2dQAT单算子中，最终调用torch.onnx.export接口，将QAT自定义算子通过映射关系导出成ONNX原生量化算子QuantizeLinear与DequantizeLinear，带有此两个量化算子的模型又称QDQ（Quantize and DeQuantize，简称QDQ）ONNX模型，QDQ格式模型具体介绍请参见Link。

QDQ ONNX模型不能直接通过ATC工具转成适配昇腾AI处理器的离线模型，需要通过AMCT（ONNX）中的QAT模型适配CANN模型特性，将该模型适配成CANN模型后，然后才能使用ATC工具进行下一步的转换。

该功能支持Training from scratch和Fine-tune两种使用方法：

Training from scratch：使用QAT算子直接构图，从零开始训练。您可以在模型构建脚本中调用单算子模式提供的直接构造接口构造QAT算子，使用该算子进行模型构建。
Fine-tune：在已有网络基础上，对待量化算子进行替换，相比于Training from scratch更为常用。如果您已经完成模型构建，您可以调用单算子模式提供的基于原生算子构造接口，进行QAT算子构造；之后可以参考下文样例中的算子替换方案，对网络模型中的待量化算子进行替换。

QAT算子规格如下表所示，调用示例请参见样例列表。

表1 QAT算子规格
待量化算子类型	替换后算子类型	限制	备注
torch.nn.Conv2d	Conv2dQAT	padding_mode为zeros 只支持4维输入	复用层（共用weight和bias参数）不支持量化。
torch.nn.ConvTranspose2d	ConvTranspose2dQAT	padding_mode为zeros 只支持4维输入
torch.nn.Conv3d	Conv3dQAT	padding_mode为zeros， dilation_d为1 只支持5维输入
torch.nn.Linear	LinearQAT	不支持channel wise
torch.nn.GRU	GRUQAT	num_layers=1、bidirectional=False、dropout=0 只支持3维输入 Input和initial_h量化共用用户输入的retrain_data_config；weight和recurrence_weight共用retrain_weight_config 不支持hx输入为None、不支持Input为PackedSequence	-

样例参考

Training from scratch方式代码样例：

import torch
import torch.nn as nn

import amct_pytorch as amct
from amct_onnx.convert_model import convert_qat_model
from amct_pytorch.nn.module.quantization.conv2d import Conv2dQAT
from amct_pytorch.nn.module.quantization.linear import LinearQAT


# QAT算子量化配置项
config = {
    "retrain_data_config": {
        "dst_type": "INT8",
        "batch_num": 10,
        "fixed_min": False,
        "clip_min": None,
        "clip_max": None
    },
    "retrain_weight_config": {
        "dst_type": "INT8",
        "weights_retrain_algo": "arq_retrain",
        "channel_wise": False
    }
}

# 使用QAT单算子构造Lenet网络
net = torch.nn.Sequential(
    Conv2dQAT(1, 6, kernel_size=5, padding=2, config=config), nn.Sigmoid(),
    nn.AvgPool2d(kernel_size=2, stride=2),
    Conv2dQAT(6, 16, kernel_size=5, config=config), nn.Sigmoid(),
    nn.AvgPool2d(kernel_size=2, stride=2),
    nn.Flatten(),
    LinearQAT(16 * 5 * 5, 120, config=config), nn.Sigmoid(),
    LinearQAT(120, 84, config=config), nn.Sigmoid(),
    LinearQAT(84, 10, config=config)
)

# 训练
train(net, train_data, test_data)
# 导出中间模型
torch.onnx.export(model, data, 'inter_model.onnx')

# 导出fake quant模型与deploy模型
# 生成lenet_fake_quant_model.onnx，可在 ONNX 执行框架 ONNX Runtime 进行精度仿真的模型。
# 生成lenet_deploy_model.onnx，可在AI 处理器部署的模型文件。
convert_qat_model('inter_model.onnx', './outputs/lenet')

# 使用fake quant模型进行精度仿真
validate_onnx('./outputs/lenet_fake_quant_model.onnx', val_data)

Fine-tune方式代码样例：

import torch
from torchvision.models.resnet import resnet101

import amct_pytorch as amct
from amct_onnx.convert_model import convert_qat_model
from amct_pytorch.nn.module.quantization.conv2d import Conv2dQAT

model = resnet101(pretrained=True)
# QAT算子量化配置项
config = {
    "retrain_data_config": {
        "dst_type": "INT8",
        "batch_num": 10,
        "fixed_min": False,
        "clip_min": None,
        "clip_max": None
    },
    "retrain_weight_config": {
        "dst_type": "INT8",
        "weights_retrain_algo": "arq_retrain",
        "channel_wise": True
    }
}

def _set_module(model, submodule_key, module):
    # 将模型中原生算子替换为qat算子
    tokens = submodule_key.split('.')
    sub_tokens = tokens[:-1]
    cur_mod = model
    for s in sub_tokens:
        cur_mod = getattr(cur_mod, s)
    setattr(cur_mod, tokens[-1], module)

for name, module in model.named_modules():
    # 遍历原图中各节点，将类型为Conv2d的torch原生算子替换为自定义QAT单算子
    if isinstance(module, torch.nn.Conv2d):
        qat_module = Conv2dQAT.from_float(
            module, config=config)
        _set_module(model, name, qat_module)

# 训练流程
train_and_val(model, train_data, test_data)
# 导出中间模型
torch.onnx.export(model, data, 'inter_model.onnx')

# 导出fake quant模型与deploy模型
# 生成resnet101_fake_quant_model.onnx，可在 ONNX 执行框架 ONNX Runtime 进行精度仿真的模型。
# 生成resnet101_deploy_model.onnx，可在AI 处理器部署的模型文件。
convert_qat_model('inter_model.onnx', './outputs/resnet101')

# 使用fake quant模型进行精度仿真
validate_onnx('./outputs/resnet101_fake_quant_model.onnx', val_data)
