MatmulCallBackFunc

产品支持情况

产品	是否支持
Atlas A3 训练系列产品/Atlas A3 推理系列产品	√
Atlas A2 训练系列产品/Atlas 800I A2 推理产品/A200I A2 Box 异构组件	√
Atlas 200I/500 A2 推理产品	x
Atlas 推理系列产品AI Core	x
Atlas 推理系列产品Vector Core	x
Atlas 训练系列产品	x
Atlas 200/300/500 推理产品	x

功能说明

模板参数MatmulCallBackFunc支持用户定制化Matmul的A矩阵、B矩阵及C矩阵的搬入搬出功能，如非连续搬入或针对搬出设置不同的数据片段间隔等。具体方式为：用户根据实际需要，实现一个或多个自定义的搬运函数，定义Matmul对象时，通过模板参数MatmulCallBackFunc，传入实现的搬运函数的函数指针，传入的函数指针会替换Matmul流程中默认的搬运函数。

MatmulCallBackFunc中包含3个可由用户自定义的回调函数接口，即用户可配置3个函数指针。3个函数指针分别为C矩阵从CO1拷贝到GM、A矩阵从GM拷贝到A1、B矩阵从GM拷贝到B1的回调函数指针。3个函数指针的位置固定，不使用自定义搬运函数的函数指针位置需要设为空指针。各个功能回调函数接口定义及参数释义见表1 MatmulCallBackFunc回调函数接口及参数说明。每个回调函数实现矩阵搬运中单个基本块（A矩阵基本块baseM * baseK、B矩阵基本块baseK * baseN、C矩阵基本块baseM * baseN）的搬运策略，无法对整块内存空间进行管理。Matmul默认的搬运函数实现单核上单个基本块的搬运，搬运的基本块大小是固定的，在完整的Matmul计算过程中，多次调用搬运函数，对连续排布的基本块按顺序逐个搬运，以搬入A矩阵的过程为例，示意图如下。

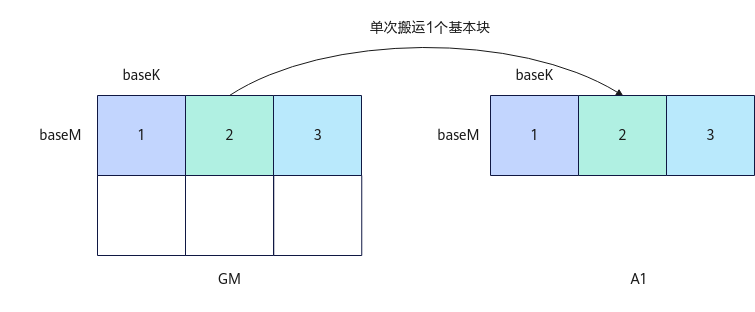

图1 Matmul默认搬入A矩阵示意图

表1 MatmulCallBackFunc回调函数接口及参数说明
回调函数功能	回调函数接口	参数说明
可自定义设置不同的搬出数据片段数目等参数，实现将Matmul计算结果从CO1搬出到GM的功能	void DataCopyOut(const __gm__ void gm, const LocalTensor<int8_t> &co1Local, const void dataCopyOutParams, const uint64_t tilingPtr, const uint64_t dataPtr)	gm：输出的GM地址 co1Local: CO1上的计算结果 dataCopyOutParams：Matmul定义的DataCopyOutParams结构体指针，供用户参考使用 struct DataCopyOutParams { uint16_t cBurstNum; //传输数据片段数目 uint16_t burstLen; //连续传输数据片段长度 uint16_t srcStride;//源tensor相邻连续数据片段间隔 uint32_t dstStride; // 目的tensor相邻连续数据片段间隔 uint16_t oriNSize; // NZ转ND时，源tensorN方向大小 bool enUnitFlag; // 是否使能UnitFlag uint64_t quantScalar; // 量化场景下量化Scalar的值 uint64_t cbufWorkspaceAddr; //量化场景下量化Tensor地址 } tilingPtr: 用户使用SetUserDefInfo设置的tiling参数地址 dataPtr: 用户使用SetSelfDefineData设置的计算数据地址
可自定义左矩阵搬入首地址、搬运块位置、搬运块大小，实现左矩阵从GM搬入L1的功能	void CopyA1(const LocalTensor<int8_t> &aMatrix, const __gm__ void *gm, int row, int col, int useM, int useK, const uint64_t tilingPtr, const uint64_t dataPtr)	aMatrix: 目标L1Buffer地址 gm：左矩阵GM首地址 row、col：搬运块左上角坐标在左矩阵中的位置 useM、useK：搬运块M、K方向大小 tilingPtr: 用户使用SetUserDefInfo设置的tiling参数地址 dataPtr: 用户使用SetSelfDefineData设置的计算数据地址
可自定义右矩阵搬入首地址、搬运块位置、搬运块大小，实现右矩阵从GM搬入L1的功能	void CopyB1(const LocalTensor<int8_t> &bMatrix, const __gm__ void *gm, int row, int col, int useK, int useN, const uint64_t tilingPtr, const uint64_t dataPtr)	bMatrix: 目标L1Buffer地址 gm：右矩阵GM首地址 row、col：搬运块左上角坐标在右矩阵中的位置 useK、useN：搬运块K、N方向大小 tilingPtr: 用户使用SetUserDefInfo设置的tiling参数地址 dataPtr: 用户使用SetSelfDefineData设置的计算数据地址

约束说明

无

调用示例

完整的使用样例请参考Matmul回调函数样例。

//用户自定义回调函数
void DataCopyOut(const __gm__ void *gm, const LocalTensor<int8_t> &co1Local, const void *dataCopyOutParams, const uint64_t tilingPtr, const uint64_t dataPtr);
void CopyA1(const LocalTensor<int8_t> &aMatrix, const __gm__ void *gm, int row, int col, int useM, int useK, const uint64_t tilingPtr, const uint64_t dataPtr);
void CopyB1(const LocalTensor<int8_t> &bMatrix, const __gm__ void *gm, int row, int col, int useK, int useN, const uint64_t tilingPtr, const uint64_t dataPtr);

AscendC::Matmul<aType, bType, cType, biasType, CFG_NORM, MatmulCallBackFunc<DataCopyOut, CopyA1, CopyB1>> mm;
REGIST_MATMUL_OBJ(&pipe, GetSysWorkSpacePtr(), mm, &tiling);
uint64_t tilingPtr = reinterpret_cast<uint64_t>(tiling);
mm.SetUserDefInfo(tilingPtr);
GlobalTensor<SrcT> dataGM; // 保存有回调函数需使用的计算数据的GM
uint64_t dataGMPtr = reinterpret_cast<uint64_t>(dataGM.address_);
mm.SetSelfDefineData(dataGMPtr);
mm.SetTensorA(gmA);
mm.SetTensorB(gmB);
mm.IterateAll();
