简介

概述

算子融合是整网性能提升的一种关键手段，包括图融合和UB融合。

系统内置了一些图融合和UB融合规则，均为默认开启且能关闭的（如有其他情况，会特殊说明）。当前文档仅对部分融合规则进行介绍。

本文档涉及到的算子具体信息请参考“CANN算子规格说明”章节。

图融合

客户在使用图方式描述网络时，采用跟硬件无关的融合优化，实现算子性能提升。

图融合是FE根据融合规则进行改图的过程。图融合用融合后算子替换图中融合前算子，提升计算效率。图融合的场景如下：

在某一些算子的数学计算量可以进行优化的情况下，可以进行图融合，融合后可以节省计算时间。例如：conv+biasAdd，可以融合成一个算子，直接在L0C中完成累加，从而省去add的计算过程。
在融合后的计算过程中可以通过硬件指令加速的情况下，可以进行图融合，融合后能够加速。例如：conv+biasAdd的累加过程，就是通过L0C中的累加功能进行加速的，可以通过图融合完成。

图融合包括：图融合、图拆分融合。

图融合：对图上算子进行数学相关的融合，将多个算子融合成一个或者几个算子，该融合跟硬件无关。

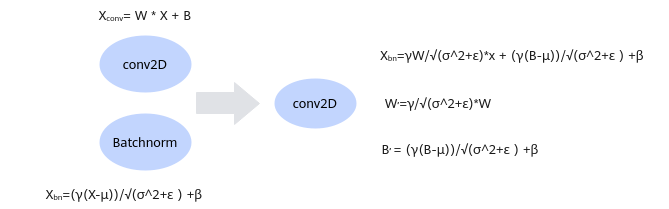

如图1所示，conv2D和Batchnorm算子做融合，经过数学公式的推导，将Batchnorm作用到conv2D上，融合成了conv2D算子。

图1 原图融合示例

拆分融合：将一个算子拆分成多个算子，并将拆分后的多个算子分别和其他算子进行融合。

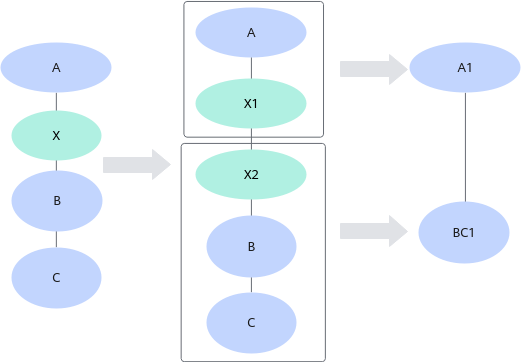

如图2所示，算子X被拆分成X1和X2两个算子，X1和A进行融合，融合成A1，X2和B、C进行融合，融合成BC1。

图2 拆分融合

UB融合

客户在使用图方式描述网络时，经过图编译对图进行UB融合优化，实现硬件相关的融合优化，提升算子执行性能。

UB即昇腾AI处理器上的Unified Buffer，UB融合是对图上算子进行硬件UB相关的融合。例如两个算子单独运行时，算子1的计算结果在UB上，需要搬移到DDR。算子2在执行时，需要将算子1的输出由DDR再搬移到UB，进行算子2的计算逻辑，计算完之后，又从UB搬移回DDR。

从这个过程会发现1的结果从UB->DDR->UB->DDR。这个经过DDR进行数据搬移的过程是浪费的，因此将1和2算子合并成一个算子，融合后算子1的数据直接保留在UB，算子2从UB直接获取数据进行算子2的计算，节省了一次输出DDR和一次输入DDR，省去了数据搬移的时间，提高运算效率，有效降低带宽。

如何关闭/开启融合规则

用户可以在模型编译时，提前识别是否需要关闭/开启某些融合规则，便于提升编译性能。方法如下：

ATC模型转换时，通过--fusion_switch_file配置融合开关配置文件路径以及文件名。示例：
```
--fusion_switch_file=/home/fusion_switch.cfg
```

IR模型构建时，通过FUSION_SWITCH_FILE配置融合开关配置文件路径以及文件名。示例：

std::map<AscendString, AscendString> global_options = {
        {ge::ir_option::FUSION_SWITCH_FILE, "/home/fusion_switch.cfg"},
    };
auto status = aclgrphBuildInitialize(global_options);

模型训练和在线推理时，通过fusion_switch_file配置融合开关配置文件路径以及文件名。示例：
```
custom_op.parameter_map["fusion_switch_file"].s = tf.compat.as_bytes("/home/fusion_switch.cfg")
```

其中，传入的fusion_switch.cfg文件需要用户自己创建，文件名自定义，文件内容示例如下，on表示开启，off表示关闭。

{
    "Switch":{
        "GraphFusion":{
            "ConvToFullyConnectionFusionPass":"on",
            "SoftmaxFusionPass":"on",
            "ConvConcatFusionPass":"on",
            "MatMulBiasAddFusionPass":"on",
            "PoolingFusionPass":"on",
            "ZConcatv2dFusionPass":"on",
            "ZConcatExt2FusionPass":"on",
            "TfMergeSubFusionPass":"on"
        },
        "UBFusion":{
            "FusionVirtualOpSetSwitch":"on"
        }
    }
}

同时支持用户一键关闭/开启融合规则，如下以关闭为例。

{
    "Switch":{
        "GraphFusion":{
            "ALL":"off"
        },
        "UBFusion":{
            "ALL":"off"
         }
    }
}

需要注意的是：

以上一键式关闭融合规则仅是关闭系统部分融合规则，而不是全部融合规则，原因是关闭某些融合规则可能会导致功能问题。

一键式关闭融合规则的同时，可以开启部分融合规则：

{
    "Switch":{
        "GraphFusion":{
            "ALL":"off",
            "SoftmaxFusionPass":"on"
        },
        "UBFusion":{
            "ALL":"off",
            "FusionVirtualOpSetSwitch":"on"
        }
    }
}

一键式开启融合规则的同时，可以关闭部分融合规则：

{
    "Switch":{
        "GraphFusion":{
            "ALL":"on",
            "SoftmaxFusionPass":"off"
        },
        "UBFusion":{
            "ALL":"on",
            "FusionVirtualOpSetSwitch":"off"
        }
    }
}

如何查看融合规则执行顺序

模型运行完成后，用户可以通过日志查看融合规则执行顺序。步骤如下。

进入日志落盘路径。
默认设置为 $HOME/ascend/log/debug/plog/。该路径可以通过ASCEND_PROCESS_LOG_PATH指定，详细信息请参考《日志参考》。

cd $HOME/ascend/log/debug/plog/

查看已生效的融合规则。

执行以下命令可以查看已生效的融合规则，其中effected_times表示融合规则生效次数。

cat * | grep "GraphId" | grep -v "effected_times=0" | grep "effected_times="

输出信息示例如下：

[INFO] GE(3675829,atc.bin):2025-04-10-20:10:58.288.365 [pattern_fusion_base_pass.cc:259]3675829 RunOnePattern:GraphId[0], GraphFusionPass[TfTagNoConstFoldingFusionPass]: pattern=tfTagNoConstFoldingFusion1, matched_times=2, effected_times=2.
[INFO] GE(3675829,atc.bin):2025-04-10-20:10:58.409.757 [pattern_fusion_base_pass.cc:259]3675829 RunOnePattern:GraphId[0], GraphFusionPass[TfMergeWeightQuantFusionPass]: pattern=tfMergeWeightQuantFusion0, matched_times=2, effected_times=2.
[INFO] GE(3675829,atc.bin):2025-04-10-20:10:58.909.250 [pattern_fusion_base_pass.cc:259]3675829 RunOnePattern:GraphId[0], GraphFusionPass[Conv2DQuantProcessFusionPass]: pattern=Conv2DQuantProcessFusion, matched_times=2, effected_times=2.
[INFO] GE(3675829,atc.bin):2025-04-10-20:10:58.910.555 [pattern_fusion_base_pass.cc:259]3675829 RunOnePattern:GraphId[0], GraphFusionPass[V200NotRequantFusionPass]: pattern=notRequantPassPattern1, matched_times=2, effected_times=2.
[INFO] GE(3675829,atc.bin):2025-04-10-20:10:58.910.644 [pattern_fusion_base_pass.cc:259]3675829 RunOnePattern:GraphId[0], GraphFusionPass[V200NotRequantFusionPass]: pattern=notRequantPassPattern2, matched_times=2, effected_times=2.
[INFO] GE(3675829,atc.bin):2025-04-10-20:10:58.910.782 [pattern_fusion_base_pass.cc:259]3675829 RunOnePattern:GraphId[0], GraphFusionPass[DeleteNoConstFolding]: pattern=deleteNoConstFoldingFusion0, matched_times=2, effected_times=2.
[INFO] GE(3675829,atc.bin):2025-04-10-20:10:58.940.829 [pattern_fusion_base_pass.cc:259]3675829 RunOnePattern:GraphId[0], GraphFusionPass[ZConcatExt2FusionPass]: pattern=ConcatExt2FusionPass, matched_times=1, effected_times=1.
[INFO] GE(3675829,atc.bin):2025-04-10-20:10:58.943.310 [pattern_fusion_base_pass.cc:259]3675829 RunOnePattern:GraphId[0], GraphFusionPass[ZSplitVDFusionPassV2]: pattern=SplitVDFusionPassV2, matched_times=1, effected_times=1.
[INFO] GE(3675829,atc.bin):2025-04-10-20:10:58.943.398 [pattern_fusion_base_pass.cc:259]3675829 RunOnePattern:GraphId[0], GraphFusionPass[ZSplitVDFusionPass]: pattern=SplitVDFusionPass, matched_times=1, effected_times=1.
[INFO] GE(3675829,atc.bin):2025-04-10-20:10:58.946.086 [pattern_fusion_base_pass.cc:259]3675829 RunOnePattern:GraphId[0], GraphFusionPass[SplitConvConcatFusionPass]: pattern=SplitConvConcatFusionPass, matched_times=1, effected_times=1.
[INFO] GE(3675829,atc.bin):2025-04-10-20:10:59.079.485 [pattern_fusion_base_pass.cc:259]3675829 RunOnePattern:GraphId[0], GraphFusionPass[FixPipeAbilityProcessPass]: pattern=FixPipeAbilityProcessPass, matched_times=2, effected_times=2.

日志中打印的融合规则顺序即为它们的实际执行顺序。
也可以通过cat * | grep "GraphId" | grep "effected_times="查看所有匹配过的融合规则。
