msproftx采集的是用户和上层框架程序输出性能数据，数据保存在mindstudio_profiler_output目录下。

表1 数据文件介绍
文件名	说明
msprof_*.json	timeline汇总数据。详情请参见msproftx timeline汇总数据。
msprof_tx_*.json	msproftx timeline数据。为msprof_*.json的子集。详情请参见msproftx timeline数据。
msprof_tx_*.csv	msproftx summary数据。对采集到的Host msproftx summary数据按线程进行拼接，并进行数据关联性展示。详情请参见msprof_tx summary数据。

msproftx的timeline汇总数据在msprof_*.json的上层应用层级展示，如图1所示。其他层级及含义请参见msprof（timeline数据总表）。

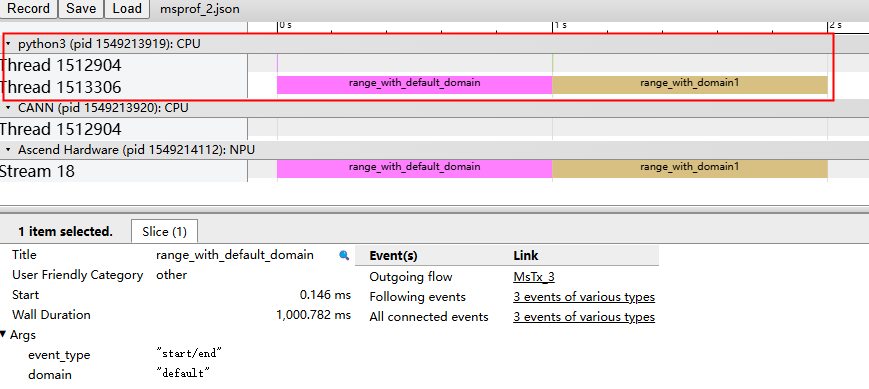

图1 timeline汇总数据

msproftx的timeline数据在msprof_tx_*.json展示。如下所示。

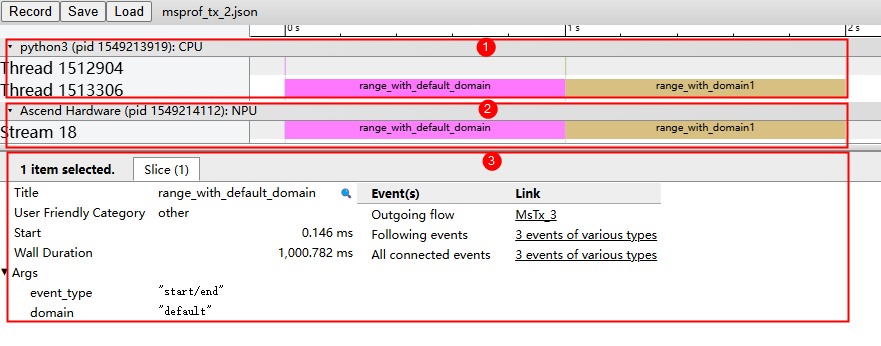

图2 msproftx timeline数据

如图2所示，timeline汇总数据主要展示如下区域：

msprof_tx summary数据文件为msprof_tx_*.csv。

msprof_tx_*.csv文件内容格式示例如下：

图3 msprof_tx summary数据

表2 字段说明
字段名	字段含义
Device_id	设备ID。
pid	进程ID。
tid	Thread ID，AscendCL API所在线程ID。
category	Profiling msproftx采集进程类别，用于标识msproftx采集进程的采集内容。（预留字段，暂未开放）
event_type	事件类型。
payload_type	Profiling msproftx采集进程中携带额外的信息Payload的数据类型。（预留字段，暂未开放）
payload_value	Profiling msproftx采集进程中携带额外的信息Payload的指针。（预留字段，暂未开放）
Start_time(us)	Profiling msproftx采集进程开始时间，单位us。
End_time(us)	Profiling msproftx采集进程结束时间，单位us。
message_type	Profiling msproftx采集进程中携带字符串类型。（预留字段，暂未开放）
message	Profiling msproftx采集进程中携带的字符串描述。
domain	打点所属的domain域。
Device Start_time(us)	Profiling msproftx采集进程在Device侧开始时间，单位us。
Device End_time(us)	Profiling msproftx采集进程在Device侧结束时间，单位us。
