MatmulPolicy

功能说明

定义Matmul可拓展模块策略。目前支持设置以下四种Matmul内置模板策略。

MatmulPolicy（默认模板策略）
使能Matmul API的默认实现策略。
TrianUpperMatmulPolicy（上三角模板策略）
一次矩阵乘指令计算的结果为baseM * baseN大小的矩阵块，称该矩阵块为基本块。若Matmul结果矩阵C中的基本块位于下三角位置，则Matmul内部做数据计算和数据搬出时，将忽略该基本块，最后得到的矩阵C为一个上三角矩阵。上三角模板策略如下图所示，图示中矩阵形状的相关大小为M=N=512，K=256，baseM=baseN=baseK=32。

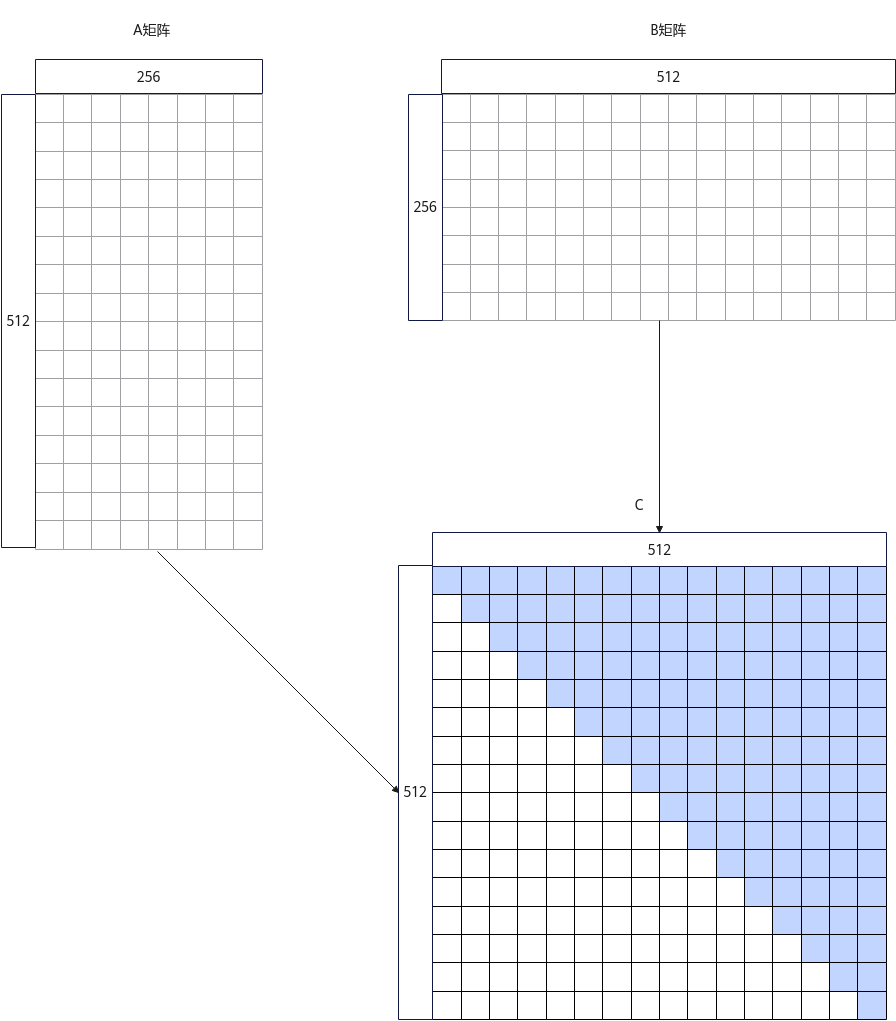

图1 上三角模板策略示意图
TrianLowerMatmulPolicy（下三角模板策略）
一次矩阵乘指令计算的结果为baseM * baseN大小的矩阵块，称该矩阵块为基本块。若Matmul结果矩阵C中的基本块位于上三角位置，则Matmul内部做数据计算和数据搬出时，将忽略该基本块，最后得到的矩阵C为一个下三角矩阵。下三角模板策略如下图所示，图示中矩阵形状的相关大小为M=N=512，K=256，baseM=baseN=baseK=32。

图2 下三角模板策略示意图

NBuffer33MatmulPolicy（NBuffer33模板策略）
一次矩阵乘指令计算的结果为baseM * baseN大小的矩阵块，称该矩阵块为基本块。单核计算的A矩阵切分为3x3个基本块，该3x3个A矩阵的基本块全载和保持在L1 Buffer中，每次与3x1个B矩阵的基本块计算矩阵乘，同时DoubleBuffer并行搬入下次计算所需的3x1个B矩阵基本块，直到singleCoreN方向的矩阵乘计算完成。NBuffer33模板策略如下图所示，图中singleCoreM、singleCoreN、singleCoreK表示单核内A、B矩阵的shape大小，单核计算的A矩阵切分为3x3个基本块，3x3个基本块全载在L1 Buffer上，这些基本块每次与B矩阵的3x1个基本块计算矩阵乘。

图3 NBuffer33模板策略示意图

支持的型号

MatmulPolicy（默认模板策略）
Atlas A2 训练系列产品/Atlas 800I A2 推理产品/A200I A2 Box 异构组件

Atlas 推理系列产品 AI Core

Atlas 200I/500 A2 推理产品
TrianUpperMatmulPolicy（上三角模板策略）、TrianLowerMatmulPolicy（下三角模板策略）、NBuffer33MatmulPolicy（NBuffer33模板策略）
Atlas A2 训练系列产品/Atlas 800I A2 推理产品/A200I A2 Box 异构组件

约束说明

TrianUpperMatmulPolicy当前只支持Norm模板和MDL模板。
TrianLowerMatmulPolicy当前只支持Norm模板和MDL模板。
NBuffer33MatmulPolicy：
- 当前只支持MDL模板。
- 暂不支持MIX模式（包含矩阵计算和矢量计算），仅支持纯Cube模式（只有矩阵计算）。
- 只支持通过IterateAll接口获取Matmul的计算结果C矩阵。
- stepM、stepKa、stepKb小于等于3。
- A矩阵全载的基本块大小与B矩阵载入的基本块大小之和不超过L1 Buffer大小。

使用示例

默认模板策略MatmulPolicy为模板参数的默认值，下面主要介绍TrianUpperMatmulPolicy（上三角模板策略）和TrianLowerMatmulPolicy（下三角模板策略）的使用方式。

上三角模板策略使用示例


             #include "lib/matmul_intf.h"

typedef AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, half> aType;
typedef AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, half> bType;
typedef AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, float> cType;
typedef AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, float> biasType;
// Matmul定义时传入TrianUpperMatmulPolicy
AscendC::Matmul<aType, bType, cType, biasType, CFG_NORM, MatmulCallBackFunc<nullptr, nullptr, nullptr>, AscendC::Impl::Detail::TrianUpperMatmulPolicy> mm;

// 常规Matmul计算，最后输出上三角形式的结果
TPipe pipe;
TCubeTiling tiling;
REGIST_MATMUL_OBJ(&pipe, GetSysWorkSpacePtr(), mm, &tiling);
mm.Init(&tiling);
mm.SetTensorA(gmA, isTransposeA);
mm.SetTensorB(gmB, isTransposeB);
if (tiling.isBias) {
    mm.SetBias(gmBias);
}
mm.IterateAll(gmC);

下三角模板策略使用示例


             #include "lib/matmul_intf.h"

typedef AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, half> aType;
typedef AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, half> bType;
typedef AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, float> cType;
typedef AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, float> biasType;
// Matmul定义时传入TrianLowerMatmulPolicy
AscendC::Matmul<aType, bType, cType, biasType, CFG_NORM, MatmulCallBackFunc<nullptr, nullptr, nullptr>, AscendC::Impl::Detail::TrianLowerMatmulPolicy> mm;

// 常规Matmul计算，最后输出下三角形式的结果
TPipe pipe;
TCubeTiling tiling;
REGIST_MATMUL_OBJ(&pipe, GetSysWorkSpacePtr(), mm, &tiling);
mm.Init(&tiling);
mm.SetTensorA(gmA, isTransposeA);
mm.SetTensorB(gmB, isTransposeB);
if (tiling.isBias) {
    mm.SetBias(gmBias);
}
mm.IterateAll(gmC);

NBuffer33模板策略使用示例


             #include "lib/matmul_intf.h"

typedef AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, half> aType;
typedef AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, half> bType;
typedef AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, float> cType;
typedef AscendC::MatmulType<AscendC::TPosition::GM, CubeFormat::ND, float> biasType;
// Matmul定义时传入NBuffer33MatmulPolicy
AscendC::Matmul<aType, bType, cType, biasType, CFG_NORM, MatmulCallBackFunc<nullptr, nullptr, nullptr>, AscendC::Impl::Detail::NBuffer33MatmulPolicy> mm;

// 常规Matmul计算，最后输出下三角形式的结果
TPipe pipe;
TCubeTiling tiling;
REGIST_MATMUL_OBJ(&pipe, GetSysWorkSpacePtr(), mm, &tiling);
mm.Init(&tiling);
mm.SetTensorA(gmA, isTransposeA);
mm.SetTensorB(gmB, isTransposeB);
if (tiling.isBias) {
    mm.SetBias(gmBias);
}
mm.IterateAll(gmC);
