Mmad
功能说明
完成矩阵乘加（C += A * B）操作。矩阵ABC分别为A2/B2/CO1中的数据。
ABC矩阵的数据排布格式分别为ZZ，ZN，NZ。

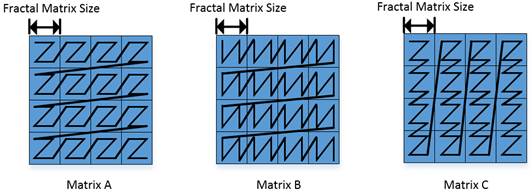

下图中每个小方格代表一个分形矩阵，Z字形的黑色线条代表数据的排列顺序，起始点是左上角，终点是右下角。
矩阵A：每个分形矩阵内部是行主序，分形矩阵之间是行主序。简称小Z大Z格式。分形shape为16 x (32B/sizeof(AType))，大小为512Byte。
矩阵B：每个分形矩阵内部是列主序，分形矩阵之间是行主序。简称小N大Z格式。分形shape为 (32B/sizeof(BType)) x 16，大小为512Byte。
矩阵C：每个分形矩阵内部是行主序，分形矩阵之间是列主序。简称小Z大N格式。分形shape为16 x 16，大小为256个元素。
以下是一个简单的例子，假设分形矩阵的大小是2x2（并不符合真实情况，仅作为示例），矩阵ABC的大小都是4x4。
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
矩阵A的排列顺序：0，1，4，5，2，3，6，7，8，9，12，13，10，11，14，15。
矩阵B的排列顺序：0，4，1，5，2，6，3，7，8，12，9，13，10，14，11，15。
矩阵C的排列顺序：0，1，4，5，8，9，12，13，2，3，6，7，10，11，14，15。
函数原型
- 不传入biasLocal
1 2
template <typename DstT, typename Src0T, typename Src1T> __aicore__ inline void Mmad(const LocalTensor<DstT>& dstLocal, const LocalTensor<Src0T>& fmLocal, const LocalTensor<Src1T>& filterLocal, const MmadParams& mmadParams)
- 传入biasLocal
1 2
template <typename DstT, typename Src0T, typename Src1T, typename BiasT> __aicore__ inline void Mmad(const LocalTensor<DstT>& dstLocal, const LocalTensor<Src0T>& fmLocal, const LocalTensor<Src1T>& filterLocal, const LocalTensor<BiasT>& biasLocal, const MmadParams& mmadParams)
参数说明
参数名 |
描述 |
|---|---|
DstT |
目的操作数的数据类型。 |
Src0T |
左矩阵的数据类型。 |
Src1T |
右矩阵的数据类型。 |
BiasT |
Bias矩阵的数据类型。 |
参数名称 |
输入/输出 |
含义 |
|---|---|---|
dstLocal |
输出 |
目的操作数，结果矩阵，类型为LocalTensor，支持的TPosition为CO1。 LocalTensor的起始地址需要256个元素对齐。 |
fmLocal |
输入 |
源操作数，左矩阵a，类型为LocalTensor，支持的TPosition为A2。 LocalTensor的起始地址需要512字节对齐。 |
filterLocal |
输入 |
源操作数，右矩阵b，类型为LocalTensor，支持的TPosition为B2。 LocalTensor的起始地址需要512字节对齐。 |
biasLocal |
输入 |
源操作数，bias矩阵，类型为LocalTensor，支持的TPosition为C2、CO1。 LocalTensor的起始地址需要128字节对齐。 |
mmadParams |
输入 |
矩阵乘相关参数，类型为MmadParams。 具体定义请参考${INSTALL_DIR}/include/ascendc/basic_api/interface/kernel_struct_mm.h，${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。 参数说明请参考表3。 |
参数名称 |
含义 |
|---|---|
m |
左矩阵Height，取值范围：m∈[0, 4095] 。默认值为0。 |
n |
右矩阵Width，取值范围：n∈[0, 4095] 。默认值为0。 |
k |
左矩阵Width、右矩阵Height，取值范围：k∈[0, 4095] 。默认值为0。 |
cmatrixInitVal |
配置C矩阵初始值是否为0。默认值true。
|
cmatrixSource |
配置C矩阵初始值是否来源于C2（存放Bias的硬件缓存区）。默认值为false。
注意：带biasLocal输入的接口配置该参数无效，会根据biasLocal输入的位置来判断C矩阵初始值是否来源于CO1还是C2。 |
isBias |
该参数废弃，新开发内容不要使用该参数。如果需要累加初始矩阵，请使用带biasLocal的接口来实现；也可以通过cmatrixInitVal和cmatrixSource参数配置C矩阵的初始值来源来实现。推荐使用带biasLocal的接口，相比于配置cmatrixInitVal和cmatrixSource参数更加简单方便。 配置是否需要累加初始矩阵，默认值为false，取值说明如下：
|
fmOffset |
预留参数。为后续的功能做保留，开发者暂时无需关注，使用默认值即可。 |
enSsparse |
|
enWinogradA |
|
enWinogradB |
|
unitFlag |
|
kDirectionAlign |
左矩阵fmLocal type |
右矩阵filterLocal type |
结果矩阵dstLocal type |
|---|---|---|
uint8_t |
uint8_t |
uint32_t |
int8_t |
int8_t |
int32_t |
uint8_t |
int8_t |
int32_t |
half |
half |
half 说明：
该精度类型组合，精度无法达到双千分之一，且后续处理器版本不支持该类型转换，建议直接使用half输入float输出。 |
half |
half |
float |
左矩阵fmLocal type |
右矩阵filterLocal type |
结果矩阵dstLocal type |
|---|---|---|
int8_t |
int8_t |
int32_t |
uint8_t |
int8_t |
int32_t |
uint8_t |
uint8_t |
int32_t |
half |
half |
half 说明：
该精度类型组合，精度无法达到双千分之一，且后续处理器版本不支持该类型转换，建议直接使用half输入float输出。 |
half |
half |
float |
左矩阵fmLocal type |
右矩阵filterLocal type |
结果矩阵dstLocal type |
|---|---|---|
int8_t |
int8_t |
int32_t |
half |
half |
float |
float |
float |
float |
bfloat16_t |
bfloat16_t |
float |
int4b_t |
int4b_t |
int32_t |
左矩阵fmLocal type |
右矩阵filterLocal type |
biasLocal type |
结果矩阵dstLocal type |
|---|---|---|---|
int8_t |
int8_t |
int32_t |
int32_t |
half |
half |
float |
float |
float |
float |
float |
float |
bfloat16_t |
bfloat16_t |
float |
float |
约束说明
- dstLocal只支持位于CO1，fmLocal只支持位于A2，filterLocal只支持位于B2。
- 当M、K、N中的任意一个值为0时，该指令不会被执行。
- 操作数地址偏移对齐要求请参见通用约束。
- 无效数据与有效数据排布方式如下：以下是一个具体的例子，数据为half类型。

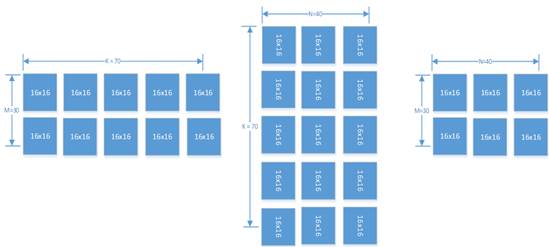

如图，当M=30，K=70，N=40的时候，A2中 2x5个16x16矩阵，B2中有5x3个16x16矩阵，CO1中有2x3个16x16矩阵。在这种场景下M、K和N都不是 16 的倍数，A2中右下角的矩阵实际有效的数据只有14x6个，但是也需要占一个16x16矩阵的空间，其他无效数据在计算中会被忽略。一个16x16分形的数据块中，无效数据与有效数据排布的方式示意如下：
